学习任务09自动变速器电子控制系统的检修
- 格式:doc
- 大小:4.95 MB
- 文档页数:20
09G自动变速箱阀体维修案例北京博睿通达整理大众迈腾09G自动变速箱阀体维修案例迈腾09G变速箱开车换挡冲击,而且大油门行驶仪表档位显示全红,加速无力,车主去4S 店电脑检测,换了变速箱油,依然没有好转,找到了我们。
这就准备工作,开始施工了。
这就是迈腾的变速箱09G,日本爱信生产的变速箱分解开了,车主刚换过油里面不是很脏大油门档位显示全红就是这个K2离合器的活塞老化导致的这个是滑阀箱,自动变速箱的核心部件,非常精密,中国还不能制造,希望有一天国人可以制造,换挡冲击就是它的问题。
分解开的滑阀箱,柱塞和弹簧,还有迷宫一样的油道。
都要全部清洗干净。
清洗干干净净的零件,组装这些零件很轻松,没有什么技术含量,关键部位是在滑阀箱。
除了滑阀箱以外,其他零件都是在这个设备里清洗的师傅开始修复阀体了,上面哪些白色的和牛奶一样的液体是专门调配的润滑液,有车主问了那么多柱塞怎么知道哪一个需要修呢,这很简单,主要在于检测,这个技术保密的。
这是修阀体的一些工具修完的阀体一会要在这个设备里测试滑阀箱正在测试中这是不正常的线性和响应性,这样装车是会换挡冲击的。
这是正常的线性和响应性,这样就可以装车了。
开始安装变速箱变速箱油必须要加原装的,美孚的3309是爱信滑转离合器控制的变速箱专用油,不过也是日本货装完试车,没有一点冲击,大功告成。
最后还得把车升起来检查,并把散热器仔细清理一遍,这很重要,因为变速箱是靠发动机冷却液散热的,油温过高会严重影响变速箱的寿命。
最后还有这个小东西,一定要仔细检查,这是变速箱的节温器可不是发动机的,它如果坏了,变速箱跑一次高速就完了。
维修完毕别克自动变速箱维修案例一辆别克陆尊加速无力,起步冲击,还有点烧机油了,一个车主介绍过来的。
车主同时说这车不烧机油时起步挺肉,而且大点油门起步还哐当一下,这是陆尊的通病,是变速箱性能下降导致的,有改进型配件可以修复。
这就是陆尊的变速箱,4T65E四速的,这是09年以前装的,以后就是6速变速箱了,但是换挡品质,耐久性不如四速的好,中间那个圆的是变矩器就是要换这里面的配件,阀体也要改进。
电控自动变速器电子控制系统故障的诊断教案一、教学目标:1. 让学生了解电控自动变速器电子控制系统的基本原理和工作过程。
2. 培养学生运用诊断工具和诊断方法,判断和解决电控自动变速器电子控制系统故障的能力。
3. 提高学生对汽车维修行业的认识,增强学生对汽车维修工作的兴趣和热情。
二、教学内容:1. 电控自动变速器电子控制系统的基本原理和工作过程。
2. 诊断工具和诊断方法的使用。
3. 常见故障的诊断和解决方法。
三、教学重点:1. 电控自动变速器电子控制系统的基本原理。
2. 诊断工具和诊断方法的使用。
3. 常见故障的诊断和解决方法。
四、教学难点:1. 电控自动变速器电子控制系统的复杂性。
2. 诊断工具和诊断方法的正确运用。
3. 故障原因的深入分析和判断。
五、教学准备:1. 教室环境布置,准备教学PPT和教学视频。
2. 准备一辆装有电控自动变速器的教学车辆。
3. 准备诊断工具和诊断设备。
4. 准备相关教学资料和案例。
六、教学过程:1. 导入:通过展示一辆装有电控自动变速器的汽车,引发学生对电控自动变速器电子控制系统的好奇心,激发学生的学习兴趣。
2. 基本原理讲解:使用PPT和教学视频,讲解电控自动变速器电子控制系统的基本原理和工作过程,让学生理解和掌握其工作原理。
3. 诊断工具和诊断方法讲解:介绍诊断工具和诊断设备的使用方法,让学生学会正确使用这些工具进行故障诊断。
4. 故障案例分析:提供一些常见的故障案例,让学生运用所学的知识和诊断工具进行分析和解决,提高学生的实际操作能力。
七、教学方法:1. 讲授法:讲解基本原理和故障诊断方法。
2. 演示法:展示故障案例和诊断过程。
3. 实践操作法:学生亲自动手进行故障诊断和解决。
4. 小组讨论法:学生分组讨论和分享故障诊断的经验和心得。
八、教学评价:1. 课堂参与度:观察学生在课堂上的发言和提问情况,评价学生的参与度。
2. 操作技能:评价学生在实际操作中的技能和准确性。
项目七 自动变速器电子控制系统学习目标(1)能够熟悉自动变速器电子控制系统的组成。
(2)能够熟悉自动变速器电子控制系统结构。
(3)能够熟练进行自动变速器电子控制系统的诊断。
(4)能够熟练对电磁阀的检查。
选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容关键字案例引入一辆装配01N自动变速器的上海帕萨特B5轿车,行驶里程为6.1万km。
该车驾驶人反映车辆原来行驶正常,在该车发生碰撞事故后,拆卸了自动变速器,修复后装复;自动变速器出现了频繁跳档的故障,且车速提不起来。
根据故障现象初步分析判断,可能是自动变速器电子控制系统出现故障,那么,自动变速器电子控制系统的结构是怎样的呢?选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字一、电子控制系统的组成图7-1 电子控制系统组成框图选题背景n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容选题背景n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容选题背景n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容关键字图7-2 典型自动变速器的电子控制系统的元件位置选题背景n 请在此添加您的文字内容n 表7-1 丰田车系的四档自动变速器换档情况n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字二、电子控制系统的工作原理表7-1 丰田车系的四档自动变速器换档情况档位换档电磁阀1#2#1档○×2档○○3档×○4档××选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容(一)传感器的功用、原理n 图7-3 节气门位置传感器的结构、原理n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字三、传感器和控制开关(一)传感器的功用、原理图7-3 节气门位置传感器的结构、原理图7-4 VTA 端子输出电压与节气门开度的关系选题背景n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容选题背景n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容选题背景n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容关键字图7-5电磁式车速传感器的结构、原理图7-6 车速传感器的控制方式(一)图7-7 车速传感器的控制方式(二)选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字图7-8 发动机冷却液温度传感器线路图图7-9 模式选择开关线路图选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字图7-10 空档起动开关线路图图7-11 OD 开关ON 的线路图选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字图7-13 制动灯开关线路图选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字四、执行器图7-14 开关式电磁阀图7-15 电控换档阀的工作原理选题背景n请在此添加您的文字内容n图7-16 占空比n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您图7-16 占空比的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字图7-16 占空比图7-17 占空比式电磁阀选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字五、电子控制单元(ECU )图7-18 常见四档自动变速器的自动换档图图7-19 CAN 的构成和信号说明(一)电子控制单元的功用选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字(二)不同电控系统ECU 间的通信图7-19 CAN 的构成和信号说明选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n (三)故障自诊断n 请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字(三)故障自诊断表7-3 自动变速器故障指示灯的点亮车系故障指示灯点亮方式丰田(TOYOTA )OD OFF指示灯点亮本田(HONDA )D 4指示灯点亮日产(NISSAN )POWER指示灯点亮通用(GM )SERVICE ENGINE SOON指示灯点亮宝马(BMW )在信息区出现TRANS PROGRAM 且档位指示灯不亮奥迪(AUDI )P、R 、N 、D 、3、2、1指示灯全亮选题背景n请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字图7-20 丰田车系故障诊断座图7-21 OD OFF 指示灯的闪烁选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字图7-22 丰田A341E 、A342E 自动变速器清除故障码图7-23 跨接诊断座上的A 、B 端子选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容项目实施操作一开关式电磁阀的检查图7-24检查电磁阀电阻图7-25 通电检查电磁阀的工作图7-26 检查电磁阀的漏气选题背景n请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n请在此n 请在此添加您的文字内容n 请在此添加您图7-27 检查电磁阀电阻的文字内容n请在此添加您的文字内容n图7-8 发动机冷却液温度传感器线路图选题背景n请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字相关知识操作二 占空比式电磁阀的检查图7-27 检查电磁阀电阻图7-28 检查电磁阀工作情况选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容维修实例帕萨特B5轿车频繁跳档且车速提不起来(1)故障现象一辆帕萨特B5轿车频繁跳档,该车装备01N 自动变速器,原来行驶正常,在该车发生碰撞事故后,拆卸了自动变速器,修复后装复;自动变速器出现了频繁跳档的故障,且车速提不起来。
授课主要内容或板书设计课堂教学安排教学过程教学主要内容和步骤回顾并引入引导提问式PPT展示教师结合图片讲解学生分组找出各部分元件一、引入新课讨论: 电动车是怎样控制整个车子的路况的?玩玩具赛车时, 你们是怎样控制它的呢?二、教授新课1.自动变速器电子控制部分的基本组成电子控制系统由传感器、执行器及电子控制单元等组成。
传感器部分主要包括节气门位置传感器、车速传感器、发动机转速传感器、输入轴转速传感器、冷却水温传感器、ATF油温传感器、空挡起动开关、强制降档开关、制动灯开关、模式选择开关、OD开关等。
执行器部分主要包括各种电磁阀和故障指示灯等ECU主要完成换挡控制、锁止离合器控制、油温控制、故障诊断和失效保护等功能。
利用PPT, 在观察中思考之间的区别自动变速器的基本工作原理电子控制单元根据传感器检测所得节气门开度、车速、油温等运转参数, 以及各种控制开关送来的当前状态信号, 经运算比较和分析后按设定的程序, 向各个执行器发出指令, 以操纵阀板总成中各种控制阀的工作, 从而最终实现对自动变速器的控制。
对于液控自动变速器, 自动换挡主要是取决于节气门油压和速控油压, 也就是发动机负荷和车速的情况。
对于电控自动变速器, 与上述类型类似, 就是主要取决于发动机负荷和车速, 只不过是采用节气门位置传感器和车速传感器来感知发动机负荷和车速的情况, 并将这两个信号发送给自动变速器ECU, ECU根据存储器中的换挡程序决定升档或者降挡, 然后再给换挡电磁阀发出控制信号, 换至相应档位。
自动变速器的换挡等控制还要取决于冷却水温、ATF油温等信号。
如果水温、油温过低, 自动变速器不会升挡。
如果自动变速器在工作过程中, 满足了锁住离合器的工作情况, 自动变速器ECU就会给锁止离合器电磁阀(TCC——一般称为3#电磁阀)通电, 切换油路使锁止离合器工作。
在换挡过程中, 为了防止换挡冲击, 自动变速器还会通过4#电磁阀控制换挡油路。

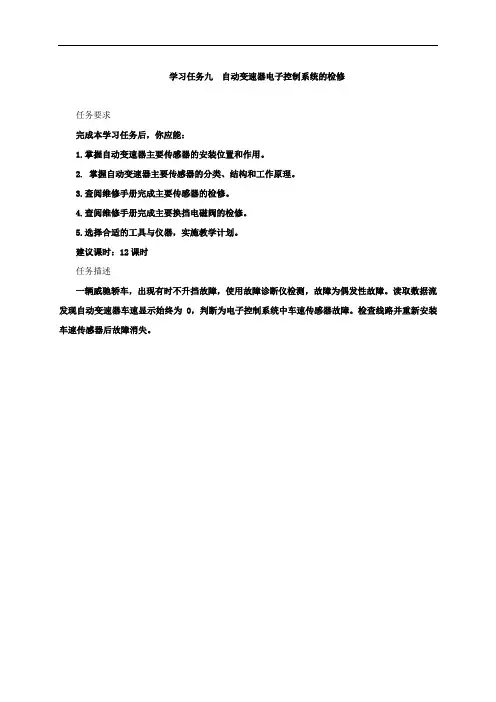

学习任务九自动变速器电子控制系统的检修任务要求完成本学习任务后,你应能:1.掌握自动变速器主要传感器的安装位置和作用。
2. 掌握自动变速器主要传感器的分类、结构和工作原理。
3.查阅维修手册完成主要传感器的检修。
4.查阅维修手册完成主要换挡电磁阀的检修。
5.选择合适的工具与仪器,实施教学计划。
建议课时:12课时任务描述一辆威驰轿车,出现有时不升挡故障,使用故障诊断仪检测,故障为偶发性故障。
读取数据流发现自动变速器车速显示始终为0,判断为电子控制系统中车速传感器故障。
检查线路并重新安装车速传感器后故障消失。
一、理论知识准备(一)概述在进行自动变速器故障诊断和维修时,通常要对电子控制系统的各个电控元件进行检测。
电子控制系统是电控自动变速器的核心,主要由传感器、电子控制单元(ECU)、执行元件、自诊断接口、故障指示灯等组成。
自动变速器的主要传感器有节气门位置传感器、车速传感器、油温传感器、发动机转速传感器。
主要执行元件有换挡电磁阀、油压调节电磁阀、锁止离合器控制电磁阀,如图9-1所示。
图9-1 电子控制系统的主要元件(二)节气门位置传感器节气门位置传感器安装于节气门体上,随节气门轴的转动工作,通过接触式开关或电位计感知节气门位置,检测节气门的开度及开度变化,并将此信号输入ECU,控制燃油喷射及其他辅助控制。
常见节气门位置传感器的类型有触点式、电位计式和综合式。
节气门位置传感器从发动机电控单元那里获得基准电压V C,调节为能够反映节气门开度的VTA 电压输出。
VTA随着发动机节气门开度的变化而变化,节气门全开时VTA为5V,当节气门关闭时,怠速触点闭合,如图9-2所示。
(三)自动变速器的输入、输出转速传感器输入转速传感器用于测量液力变矩器的转速(输入转速);输出转速传感器用于测量输出轴的转速,然后将各自的转速信息,提供给电控单元。
电控单元通过比较两个转速传感器信号,可判断液力变矩器是否存在滑转、换挡执行元件是否存在打滑现象等。
电控自动变速器电子控制系统故障的诊断教案一、教学目标:1. 了解电控自动变速器的基本工作原理和电子控制系统的组成。
2. 掌握电控自动变速器电子控制系统故障的诊断方法和步骤。
3. 学会使用相关工具和仪器进行电控自动变速器电子控制系统故障的诊断。
二、教学内容:1. 电控自动变速器的基本工作原理2. 电子控制系统的组成及其作用3. 电控自动变速器电子控制系统故障的诊断方法4. 电控自动变速器电子控制系统故障的诊断步骤5. 故障诊断实例分析三、教学准备:1. 教室环境布置:多媒体教学设备2. 教学材料:教材、教案、PPT、实物演示3. 工具和仪器:诊断工具、示波器、故障检测仪等四、教学过程:1. 导入新课:通过提问方式引导学生回顾电控自动变速器的基本知识,引出本节课的主题。
2. 讲解基本原理:讲解电控自动变速器的基本工作原理,让学生了解电子控制系统的组成及其作用。
3. 诊断方法与步骤:讲解电控自动变速器电子控制系统故障的诊断方法和步骤,强调诊断过程中的注意事项。
4. 故障诊断实例分析:分析实际案例,让学生了解故障诊断的具体操作过程,巩固所学知识。
5. 课堂互动:提问学生,检查他们对知识的掌握程度,解答他们的疑问。
6. 总结与布置作业:总结本节课的主要内容,布置相关作业,巩固所学知识。
五、教学评价:1. 学生课堂参与度:观察学生在课堂上的发言和互动情况,评价他们的参与程度。
2. 学生作业完成情况:检查学生作业的完成质量,评价他们对知识的掌握程度。
3. 学生故障诊断操作能力:在实际操作环节,评价学生对故障诊断方法的运用能力和解决问题的能力。
六、教学策略与方法:1. 采用问题驱动的教学方法,引导学生通过解决问题来学习知识。
2. 使用案例分析法,让学生通过分析实际案例来掌握故障诊断的方法和技巧。
3. 利用分组讨论法,促进学生之间的合作与交流,提高他们的团队协作能力。
4. 运用演示教学法,通过实物演示和模拟操作,使学生更直观地理解故障诊断过程。
自动变速器故障诊断实验内容
自动变速器故障诊断实验内容主要包括以下几个方面:
1. 基本检查:检查自动变速器的油质、油面高度、节气门位置、选档机构等是否正常。
2. 发动机怠速检查:发动机热机后,挂入P或N挡,关闭空调,检查怠速
转速是否在规定的范围内。
怠速过低或过高都可能导致换挡时车身振动或发动机熄火。
3. 节气门阀拉线的检测:检查节气门阀拉线是否连接良好,节气门开度信号是否准确反映到自动变速器内部。
4. 选档机构的检测:观察选档机构传动杆件是否变形或有干涉,各连接处是否固定良好等。
将选档手柄分别挂入每一个档位,判断选档机构的工作是否正常。
5. P/N挡启动开关检查:检查发动机是否只在变速器选档手柄处于“N”或“P”位时方可起动,以及倒车灯是否仅在选档手柄处于“R”位时才接通。
6. P/N挡性能试验:挂入P挡,松开制动,应不能推动车辆;挂入N挡,
松开制动,应能推动车辆。
7. 换挡杆位置检查:将变速杆从P位置依次逐个拨到其他位置,检查变速
杆拨动是否平顺,判断变速杆的定位感觉和能否到达正确的位置。
8. 故障诊断与排除:通过以上检查,找出故障所在,并采取相应的措施进行修复或更换部件,以恢复自动变速器的正常功能。
以上内容仅供参考,不同车型的自动变速器可能存在差异,具体操作应以车型为准。
如果在进行故障诊断时遇到困难,建议寻求专业维修人员的帮助。
学习任务九自动变速器电子控制系统的检修任务要求完成本学习任务后,你应能:1.掌握自动变速器主要传感器的安装位置和作用。
2. 掌握自动变速器主要传感器的分类、结构和工作原理。
3.查阅维修手册完成主要传感器的检修。
4.查阅维修手册完成主要换挡电磁阀的检修。
5.选择合适的工具与仪器,实施教学计划。
建议课时:12课时任务描述一辆威驰轿车,出现有时不升挡故障,使用故障诊断仪检测,故障为偶发性故障。
读取数据流发现自动变速器车速显示始终为0,判断为电子控制系统中车速传感器故障。
检查线路并重新安装车速传感器后故障消失。
一、理论知识准备(一)概述在进行自动变速器故障诊断和维修时,通常要对电子控制系统的各个电控元件进行检测。
电子控制系统是电控自动变速器的核心,主要由传感器、电子控制单元(ECU)、执行元件、自诊断接口、故障指示灯等组成。
自动变速器的主要传感器有节气门位置传感器、车速传感器、油温传感器、发动机转速传感器。
主要执行元件有换挡电磁阀、油压调节电磁阀、锁止离合器控制电磁阀,如图9-1所示。
图9-1 电子控制系统的主要元件(二)节气门位置传感器节气门位置传感器安装于节气门体上,随节气门轴的转动工作,通过接触式开关或电位计感知节气门位置,检测节气门的开度及开度变化,并将此信号输入ECU,控制燃油喷射及其他辅助控制。
常见节气门位置传感器的类型有触点式、电位计式和综合式。
节气门位置传感器从发动机电控单元那里获得基准电压V C,调节为能够反映节气门开度的VTA 电压输出。
VTA随着发动机节气门开度的变化而变化,节气门全开时VTA为5V,当节气门关闭时,怠速触点闭合,如图9-2所示。
图9-2 节气门位置传感器(三)自动变速器的输入、输出转速传感器输入转速传感器用于测量液力变矩器的转速(输入转速);输出转速传感器用于测量输出轴的转速,然后将各自的转速信息,提供给电控单元。
电控单元通过比较两个转速传感器信号,可判断液力变矩器是否存在滑转、换挡执行元件是否存在打滑现象等。
自动变速器的输入、输出转速传感器多采用磁感应式、光电式和霍尔式,这里以霍尔式转速传感器为例讲解车速传感器的工作原理。
输出转速传感器位于变速器壳体的左侧,读取输出轴上凹槽周围的变化磁场并转换为脉冲波,然后传递给电子控制单元。
同样输入转速传感器记录液力变矩器上凹槽周围的电磁场变化并转换为脉冲,然后传递给电子控制单元,如图9-3所示。
图9-3 输入、输出转速传感器的安装位置当霍尔元件中有电流通过,并有磁场垂直施加时,将产生一分别垂直于磁场和电流,且与电流幅度磁场强度成正比的电压。
转速传感器利用此效应,当输入轴或输出轴旋转时,传感器内部磁铁产生磁场,磁场发生改变时会产生电压,由半导体转换成为脉冲并输出到ECU,ECU通过这些脉冲计算并确定转速,如图9-4所示。
图9-4霍尔式转速传感器的工作原理(四)自动变速器的油温传感器自动变速器的油温传感器多为负热敏电阻,安装在变速器油底壳内的液压控制阀板上,用于检测变速器油温,以作为ECU进行换挡控制、油压控制、液力变矩器锁止离合器控制的依据。
油温传感器的电阻值根据油温而变,电子控制单元根据电阻值确定油温,如图9-5所示。
当油温超过限定值,ECU将使自动变速器进入安全控制模式,并发出警示信号,存储故障代码。
图9-5油温传感器(五)空挡起动开关空挡起动开关位于变速器壳体上,空挡起动开关读取自动变速器挡位(P、R、N、D、2、L等),并将信号发送到自动变速器的电控单元,如图9-6所示。
图9-6 空挡起动开关(六)强制降挡开关强制降挡开关的作用是检测加速踏板是否达到了节气门全开位置(一般是指节气门开度大于85%)。
当加速踏板达到节气门全开位置时,强制降挡开关打开,自动变速器在原有挡位上下降一个或两个挡位,从而提高汽车的加速性能。
(七)制动灯开关制动灯开关用以判断制动踏板是否被踩下。
如果踏板被踩下,则该开关便将信号发送给电子控制单元,以解除液力变矩器锁止离合器的锁止状态,防止突然制动时导致的发动机熄火。
(八)超速挡开关拥有超速挡(OD挡)的自动变速器还设有超速挡开关,用来控制自动变速器的超速挡,如图9-7所示。
图9-7 OD挡开关当超速挡开关闭合时,超速挡控制电路和油路接通,电控单元允许车辆进入超速挡。
当超速挡开关断开时,超速挡控制电路和油路断开,电控单元阻止车辆进入超速挡,此时仪表盘上OD OFF指示灯点亮,如图9-8所示。
图9-8 超速挡开关的工作状(九)模式开关大部分电子控制自动变速器都有一个模式开关用以选择车辆的换挡模式,满足不同的使用要求。
所谓换挡控制模式主要是指控制自动变速器的换挡规律,常见的换挡模式有4种,即经济模式、动力模式、标准模式和手动模式。
经济模式是以获得最佳燃油经济性为目标设计换挡规律;动力模式是以获得最大动力性为目标设计换挡规律;标准模式介于经济模式和动力模式之间;手动模式多出现在手自一体式变速器上,以手动方式选择合适挡位。
(十)电磁阀电磁阀是电子控制系统的主要执行元件,按作用不同可分为换挡电磁阀、锁止电磁阀、调压电磁阀。
按工作方式不同可分为开关式电磁阀和脉冲式电磁阀。
1. 开关式电磁阀开关式电磁阀常用于开启和关闭变速器液压油路,用于控制换挡阀和液力变速器锁止离合器的锁止阀。
开关式电磁阀由电磁线圈、壳体、阀芯和回位弹簧等组成,如图9-9所示。
该电磁阀只有全开和全关两种工作状态。
以长开电磁阀为例,当线圈不通电时,阀芯被油压推开,打开泄油口,电磁阀对控制油路泄压,油路压力为零;当线圈通电时,阀芯在电磁线圈的磁力作用下移动,关闭泄油口,油路压力上升。
图9-9 开关式电磁阀1.液压油入口2.泄油口3.接线插座4.阀芯5. 线圈6. 限流钢球2. 脉冲式电磁阀脉冲式电磁阀常用于控制油路中油压的大小,结构与开关式电磁阀基本相同,与开关式电磁阀不同之处在于,脉冲式电磁阀工作的电信号不是恒定不变的电压信号,而是一个脉冲电信号,电磁阀在脉冲信号的作用下,不断反复地开启和关闭泄油口。
电子控制单元通过改变脉冲宽度(即占空比),改变电磁阀开启和关闭的时间比,从而达到控制油路压力的目的,如图9-10所示。
占空比越大,油压越低,反之油压越高。
图9-10 脉冲式电磁阀1.液压油出口2. 液压油入口3.接线插座4. 限流钢球5. 线圈6.壳体7. 泄油口(十一)电子控制单元电子控制单元接收各种监测汽车行驶状况和发动机工况的传感器信号,精确控制自动变速器的换挡正时、锁定正时、换挡执行元件的液压、换挡时的发动机扭矩;还具有自我诊断功能,能监测和识别电子控制元件的故障,并通过O/D OFF指示灯以故障代码的形式将这些自诊断信息输出;另外,电子控制单元在车辆出现某些故障时能执行失效防护功能,以保证车辆能继续行驶。
1.换挡正时控制电子控制单元根据换挡杆位置、车速、发动机转速、节气门开度等信号来确定最合适的换挡点,然后通过对电磁阀的控制完成挡位的变换。
此外,电子控制单元还根据上述信号完成对液力变矩器锁止离合器的锁止和分离,如图9-11所示。
电子控制单元2.油压控制电子控制单元通过对脉冲电磁阀的控制来调整自动变速器的主油路油压,使得主油路油压随发动机负荷的增大而提高,以满足液压控制系统的工作要求。
此外,在R挡时,电子控制系统将控制脉冲电磁阀,提高主油路油压,以满足R挡执行元件的工作需求。
除正常的主油压调节外,电子控制单元还可以根据各传感器的信号,在一些特殊时刻对主油路油压进行修正,以使液压控制系统达到更好的工作效果。
例如,在换挡时对主油路油压进行修正,来提高换挡品质、缓和换挡冲击。
3.锁止正时控制电子控制单元根据各传感器的信号,通过对锁止电磁阀的控制来实现液力变矩器锁止正时控制。
当车速足够高,且其他各种信号都满足锁止要求时,电子控制单元就向锁止电磁阀和负荷控制电磁阀发出信号,使锁止离合器锁止,反之锁止离合器分离。
4.学习控制在自动变速器内各个换挡执行元件(离合器与制动器),由于最初的差异和使用一段时间后产生的变化,会加重自动变速器的换挡冲击,此时电子控制单元开始对换挡执行元件进行检测,通过检测,使每个电磁阀的控制保持在最适合的状态上。
小提示:在分解自动变速器或维修自动变速器时,需清除学习值。
5.自诊断功能电子控制单元内部设有专门的故障自诊断电路,在车辆行驶过程中不断检测自动变速器各传感器和电磁阀的工作状态。
一旦发现自动变速器故障,仪表板上的自动变速器故障指示灯会闪亮,以提醒驾驶员将车辆送至修理厂维修。
电子控制单元会将检测到的故障以故障码的形式存储在控制单元的存储器内,以便故障诊断仪能够通过诊断接口检索到故障信息,如图9-12所示。
故障诊断接口6.故障保护功能在传感器和电磁阀出现故障时,安全保护功能可以尽可能地维持车辆的行驶性能;在检测到一个故障后,如果恢复了正常状态,安全保护功能将不再工作。
例如U540E自动变速器的电子控制单元检测到发动机转速传感器故障时,会启动P0725故障失效保护,即车辆换入3挡,而后,根据车速和节气门开度信号,自动变速器在1至3挡范围内变换。
此失效保护停止运行的条件为恢复到正常状态后,当车速为30Km/h,处于P或N挡时,失效保护功能停止工作。
二、实践操作电控自动变速器系统出现故障时,电子控制单元的自诊断系统会记录下故障代码,因此,在检修前首先进行故障自诊断操作。
即利用检测仪器或特定的方法将故障代码从电子控制单元中读出,为迅速诊断故障提供依据,另外电控系统检修时需要对主要传感器和执行元件进行检测。
(一)实践准备(1)汽车万用表。
(2)测试连接延长线、探针、夹子等汽车通用电工工具。
(3)汽车故障诊断仪.(4)维修变速器所需的电路图。
(5)威驰轿车一辆。
(二)技术要求及注意事项(1)威驰轿车的节气门位置传感器,当节气门完全关闭时VTA端子电压约为;当节气门完全打开时,VTA端电压升至~。
(2)威驰轿车的节气门位置传感器,接线器1-2端子电阻值为~Ω;1-3节气门全关时,电阻值为~ kΩ;节气门全开时,电阻值为1~10 kΩ。
(3)电磁阀接线器端子OIL和E2之间的电阻:0 ℃时为+ kΩ;20 ℃时为 kΩ;80 ℃时为 kΩ;140 ℃时为 kΩ。
(4)电磁阀接线器端子SL1/SL2/SL3+和SL1/SL2/SL3-之间的正常电阻为~Ω(20℃下)。
(5)电磁阀接线器端子SL和车身接地之间的正常电阻为14~18Ω(20℃下)。
(6)电磁阀接线器端子DSU和车身接地之间的正常电阻值为9~13Ω(20℃下)。
(7)电磁阀接线器端子SR和车身接地之间的正常电阻值为14~18Ω(20℃下)。
(8)空挡起动开关线束端子正常时P挡下6-4端子导通,R挡下1-7导通,N挡下6-5导通,D 挡下6-3导通,2挡下6-2导通,L挡下6-8导通。
