三、公路通行能力的计算方法 (一)、无平交路段通行能力 (1)基本通行能力一般路段是指不受信号、暂停标志、铁公路口等外界因素的中断,保证大体连续的交通流的公路部分。
多车道公路的基本通行能力是以高速公路上观测到的最大交通量为基准确定的。
根据观测结果,城市快速路比城际间高速公路的值来得大一些,在大体接近城市快速路最大交通量处确定了多车道公路的基本通行能力为每车道2200pcu/h 。
往返2车道公路的基本通行能力用往返合计值表示。
其理由为往返2车道公路通常不进行往返车道的分离,以供对面车辆超车用,这种方法是比较现实的。
实际上,在往返2车道公路上发生超车时的最大交通量的观测数据非常少,在美国《公路通行能力手册》中写明往返2车道公路的基本通行能力大约为多车道公路中2车道基本通行能力的二分之一,并确定为2500pcu/h 。
另外,与多车道公路相同,对单向通行公路,把其基本通行能力定为每车道2200pcu/h 。
(2)可能通行能力可能通行能力是用基本通行能力乘以公路的几何结构、交通条件对应的各种补偿系数求出的。
亦即⨯⨯⨯⨯=I C L B L C C γγγ(2.1)式中,C :可能通行能力; C B :基本通行能力;γL γC γI :各种补偿系数。
就多车道公路而言,先用(2.1)式求出每车道的可能通行能力,然后乘以车道数求出公路截面的可能通行能力。
对往返2车道公路,用往返合计值求出。
在用实际车辆数表示可能通行能力时,需要用大型车辆的小客车当量系数换算成实辆数。
影响通行能力的因素有以下几种,各因素的补偿系数也已决定。
a) 车道宽度(γL ):基本通行能力方面而言,必要充分的车道宽度W L 为3.50m ;根据日本的观测结果,最大交通量在宽度为3.25m 的城市快速路上得到,对车道宽度小于3.25m 的公路应进行补偿,其系数如参考表2.1。
表2.1 公路宽度补偿系数b) 侧向净空(γC ):称从车道边缘到侧带或分隔带上的保护轨、公路标志、树木、停车车辆、护壁及其它障碍物的距离为侧向净空,必要充分的侧向净空为单向l.75m ,在城市内高速公路上,以0.75m 的侧向净空时的最大交通量出现次数多,所以,对比0.75m 窄的情况需要进行补偿,如表2.2所示。
下面只是相关的计算方法只是要寻找更为专业只是还是要看专业书籍的。
道路通行能力第3.2.1条路段通行能力分为可能通行能力与设计通行能力。
在城市一般道路与一般交通的条件下,并在不受平面交叉口影响时,一条机动车车道的可能通行能力按下式计算:Np=3600/ti(3.2.1-1)式中Np——一条机动车车道的路段可能通行能力(pcu/h);ti——连续车流平均车头间隔时间(s/pcu)。
当本市没有ti的观测值时,可能通行能力可采用表3.2.1-1的数值。
不受平面交叉口影响的机动车车道设计通行能力计算公式如下:Nm=αc·Np(3.2.1-2)式中Nm——一条机动车车道的设计通行能力(pcu/h);αc——机动车道通行能力的道路分类系数,见表3.2.1-2。
受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、绿信比、交叉口间距等进行折减。
第3.2.2条一条自行车车道宽1m。
不受平面交叉口影响时,一条自行车车道的路段可能通行能力按下公式计算:Npb=3600Nbt/(tf(ωpb-0.5))(3.2.2-1)式中Npb——一条自行车车道的路段可能通行能力(veh/(h· m));tf——连续车流通过观测断面的时间段(S);Nbt——在tf时间段内通过观测断面的自行车辆数(veh);ωpb——自行车车道路面宽度(m)。
路段可能通行能力推荐值,有分隔设施时为2100veh/(h·m);无分隔设施时为1800veh/(h·m)。
不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算:Nb=αb·Npb(3.2.2-2)式中Nb——一条自行车车道的路段设计通行能力(veh/(h· m));αb——自行车道的道路分类系数,见表3.2.2。
受平面交叉口影响一条自行车车道的路段设计通行能力,设有分隔设施时,推荐值为1000~1200veh/(h·m);以路面标线划分机动车道与非机动车道时,推荐值为800~1000veh/(h·m)。
根据交叉口的现场交通调查数据,通过各流向流量的构成关系,可推得各路段流量,从而得到饱和度V/C 比。
路段通行能力的确定采用建设部《城市道路设计规范》(CJJ 37-90)的方法,该方法的计算公式为:单条机动车道设计通行能力n C N N a ⋅⋅⋅⋅=ηγ0,其中N a 为车道可能通行能力,该值由设计车速来确定,如表2.2所示。
表2.13 一条车道的理论通行能力其中γ为自行车修正系数,有机非隔离时取1,无机非隔离时取0.8。
η为车道宽度影响系数,C 为交叉口影响修正系数,取决于交叉口控制方式及交叉口间距。
修正系数由下式计算:s 为交叉口间距(m),C 0为交叉口有效通行时间比。
车道修正系数采用表2.3所示表2.3 车道数修正系数采用值路段服务水平评价标准采用美国《道路通行能力手册》,如表2.4所示表2.4 路段服务水平评价标准由路段流量的调查结果,并且根据交叉口的间距、路段等级、车道数等对路段的通行能力进行了修正。
在此基础上对路段的交通负荷进行了分析。
路段机动车车道设计通行能力的计算如下:δm c p m k a N N = (1)式中:m N —— 路段机动车单向车道的设计通行能力(pcu/h ) pN —— 一条机动车车道的路段可能通行能力(pcu/h )ca —— 机动车通行能力的分类系数,快速路分类系数为0.75;主干道分类系数为0.80;次干路分类系数为0.85;支路分类系数为0.90。
mk —— 车道折减系数,第一条车道折减系数为 1.0;第二条车道折减系数为0.85;第三条车道折减系数为0.75;第四条车道折减系数为0.65.经过累加,可取单向二车道mk =1.85;单向三车道mk =2.6;单向四车道mk =3.25;δ—— 交叉口影响通行能力的折减系数,不受交叉口影响的道路(如高架道路和地面快速路)δ=1;该系数与两交叉口之间的距离、行车速度、绿信比和车辆起动、制动时的平均加、减速度有关,其计算公式如下:∆+++=b v a v v l vl 2/2///δ (2)l —— 两交叉口之间的距离(m );a —— 车辆起动时的平均加速度,此处取为小汽车0.82/s m ;b —— 车辆制动时的平均加速度,此处取为小汽车1.662/s m ;∆—— 车辆在交叉口处平均停车时间,取红灯时间的一半。

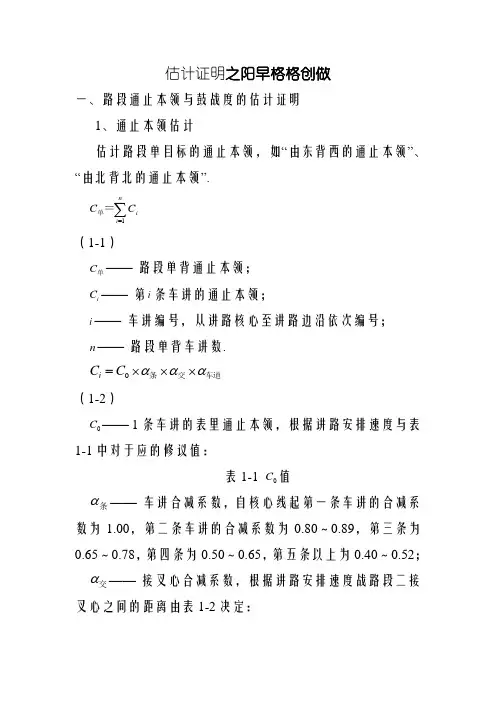

估计证明之阳早格格创做一、路段通止本领与鼓战度的估计证明1、通止本领估计估计路段单目标的通止本领,如“由东背西的通止本领”、“由北背北的通止本领”.∑=n i iC C 1=单(1-1)单C —— 路段单背通止本领;i C —— 第i 条车讲的通止本领;i —— 车讲编号,从讲路核心至讲路边沿依次编号; n —— 路段单背车讲数.车道交条ααα⨯⨯⨯=0C C i(1-2)0C —— 1条车讲的表里通止本领,根据讲路安排速度与表1-1中对于应的修议值:表1-1 0C 值条α—— 车讲合减系数,自核心线起第一条车讲的合减系数为1.00,第二条车讲的合减系数为0.80~0.89,第三条为0.65~0.78,第四条为0.50~0.65,第五条以上为0.40~0.52; 交α—— 接叉心合减系数,根据讲路安排速度战路段二接叉心之间的距离由表1-2决定:表1-2 接叉心合减系数车道α—— 车讲宽度合减系数,根据车讲宽度由表1-3决定:表1-3 车讲合减系数2、鼓战度估计C V /—— 本质流量除以通止本领.二、接叉心通止本领与鼓战度估计证明1、通止本领估计∑=n i iC C 1=交叉口(2-1)交叉口C —— 接叉心通止本领;i C —— 接叉心各进心的通止本领;i —— 接叉心进心编号;n —— 接叉心进心数,n 为4或者3.∑=K j ji C C 1=(2-2)j C —— 进心各车讲的通止本领;j —— 车讲编号;K —— 进心车讲数.先估计各个车讲的通止本领,再估计各个进心的通止本领,而后估计所有接叉心的通止本领.用博用功具估计进心各车讲通止本领,按曲止、曲左、曲左、曲安排、博左、博左的先后程序.(1)曲止、曲左、曲左与曲安排车讲的通止本领估计:需要输进的数据:①旗号周期T;②对于应相位的绿灯时间t;③对于应相位的灵验绿灯时间t;j④对于应的车流量.注意:“灵验绿灯时间t”项,只需设定一个没有为整的数即j可,修议与t相等.“车流量”项,→对于曲止、曲左与曲安排车讲的估计去道,只需输进一个没有为整的数即可.→ 对于曲左车讲的估计去道,“车讲总流量”项输进10,“车讲左转流量”项输进4.必须庄重按曲止、曲左、曲左与曲安排的程序去估计.截止只与“通止本领”一项.截止不过1条车讲的通止本领,共一种典型的车讲如果有多条,则该进心该典型车讲的通止本领为估计截止乘以车讲条数.人为估计公式:曲止车讲ϕ)1)(36000+-ig c s t t t T C = (2-3) s C —— 1条曲止车讲的通止本领(h pcu /);c T —— 旗号周期(s );g t —— 对于应相位的绿灯时间(s );0t —— 绿灯明后,第一辆车开用,通过停车线的时间(s s ;i t —— 曲止或者左转车辆通过停车线的仄衡时间(pcu s /),s ,s ,s ,混战车组成的车队,按表2-1采用,为估计便当,将绞接车、拖挂车归为庞大车;ϕ—— 合减系数,可用0.9.表2-1 混同车队的i t曲左车讲s sr C C = (2-4)sr C —— 1条曲左车讲的通止本领.曲左车讲)2/1('L s sl C C β-=(2-5)sl C —— 1条曲左车讲的通止本领;'L β—— 曲左车讲中左转车所占比率.曲安排车讲sl slr C C =(2-6)slr C —— 1条曲安排车讲的通止本领.(2) 博左与博左车讲的通止本领估计分三种情况:共时有博左与博左车讲、有博左车讲而无博左车讲、有博左车讲而无博左车讲.①共时有博左与博左车讲需要输进的数据:曲止车讲总通止本领,输进前里曲止车讲通止本领的估计截止:1条曲止车讲的通止本领×曲止车讲条数. 总流量,输进该进心车讲总条数.左转车流量,输进该进心左转车讲条数.左转车流量,输进该进心左转车讲条数.注意:那里估计的截止即为该进心博用左转车讲总的通止本领或者博用左转车讲总的通止本领,没有需再乘以车讲条数.人为估计公式:LeLR L C C β⨯=(2-7)ReLR R (2-8) L C —— 博左车讲的通止本领;R C —— 博左车讲的通止本领;eLR C —— 共时设有博左战博左车讲时,原进心的通止本领(h pcu /);L β—— 左转车占原进心车辆比率;R β—— 左转车占原进心车辆比率.∑--=)1/(R L s eL R C C ββ(2-9) ∑s C —— 原进心曲止车讲总的通止本领.②有博左车讲而无博左车讲需要输进的数据:曲止车讲总通止本领,输进前里曲止车讲通止本领的估计截止:1条曲止车讲的通止本领×曲左车讲条数. 曲左车讲总通止本领,输进前里曲左车讲通止本领的估计截止:1条曲左车讲的通止本领×曲左车讲条数. 总流量,输进该进心车讲总条数.左转车流量,输进该进心左转车讲条数.注意:那里估计的截止即为该进心博用左转车讲总的通止本领,没有需再乘以车讲条数.人为估计公式:LeL L (2-10) L C —— 博左车讲通止本领;eL C —— 设有博用左转车讲(而无博用左转车讲)时,原进心的通止本领;L β—— 博左车讲左转车占原进心车辆的比率. ∑-+=)1/()(L sR s eL C C C β(2-11)∑s C —— 原进心曲止车讲通止本领总战;sR C —— 原进心曲左车讲通止本领.③有博左车讲而无博左车讲需要输进的数据:曲止车讲总通止本领,输进前里曲止车讲通止本领的估计截止:1条曲止车讲的通止本领×曲止车讲条数. 曲左车讲总通止本领,输进前里曲左车讲通止本领的估计截止:1条曲左车讲的通止本领×曲左车讲条数. 总流量,输进该进心车讲总条数.左转车流量,输进该进心左转车讲条数.注意:那里估计的截止即为该进心博用左转车讲总的通止本领,没有需再乘以车讲条数.人为估计公式:R eR R C C β⨯=(2-12)R C —— 博左车讲通止本领;eR C —— 设有博用左转车讲(而无博用左转车讲)时,原进心的通止本领;R β—— 博左车讲左转车占原进心车辆的比率. ∑-+=)1/()(R sL s eR C C C β(2-13)∑s C —— 原进心曲止车讲通止本领总战; sL C —— 原进心曲左车讲通止本领.(3)丁字心次要讲路进心惟有博左与博左车讲 该进心通止本领等效于1条曲止车讲的通止本领.2、鼓战度估计估计各进心的鼓战度,用各进心本质的总流量除以该进心的总的通止本领.。
城市道路交叉口与路段通行能力计算方法与公式一、路段通行能力与饱和度的计算说明1、通行能力计算计算路段单方向的通行能力,如“由东向西的通行能力”、“由南向北的通行能力”。
∑=ni i C C 1=单(1-1)单C ——路段单向通行能力;i C ——第i 条车道的通行能力;i ——车道编号,从道路中心至道路边缘依次编号;n ——路段单向车道数。
车道交条ααα=0C C i (1-2) 0C —— 1条车道的理论通行能力,根据道路设计速度取表1-1中对应的建议值:表1-1 0C 值条α ——车道折减系数,自中心线起第一条车道的折减系数为,第二条车道的折减系数为~,第三条为~,第四条为~,第五条以上为~;交α ——交叉口折减系数,根据道路设计速度和路段两交叉口之间的距离由表1-2确定:表1-2 交叉口折减系数车道α ——车道宽度折减系数,根据车道宽度由表1-3确定:表1-3 车道折减系数2、饱和度计算C V / ——实际流量除以通行能力。
二、交叉口通行能力与饱和度计算说明1、通行能力计算∑=n i iC C 1=交叉口(2-1)交叉口C ——交叉口通行能力;i C ——交叉口各进口的通行能力;i ——交叉口进口编号;n ——交叉口进口数,n 为4或3。
∑=K j ji C C 1=(2-2)C——进口各车道的通行能力;jj——车道编号;K——进口车道数。
先计算各个车道的通行能力,再计算各个进口的通行能力,然后计算整个交叉口的通行能力。
用专用工具计算进口各车道通行能力,按直行、直左、直右、直左右、专左、专右的先后顺序。
(1)直行、直左、直右与直左右车道的通行能力计算:需要输入的数据:①信号周期T;②对应相位的绿灯时间t;③对应相位的有效绿灯时间j t;④对应的车流量。
注意:“有效绿灯时间j t”项,只需设定一个不为零的数即可,建议与t 相等。
“车流量”项,→对直行、直左与直左右车道的计算来说,只需输入一个不为零的数即可。

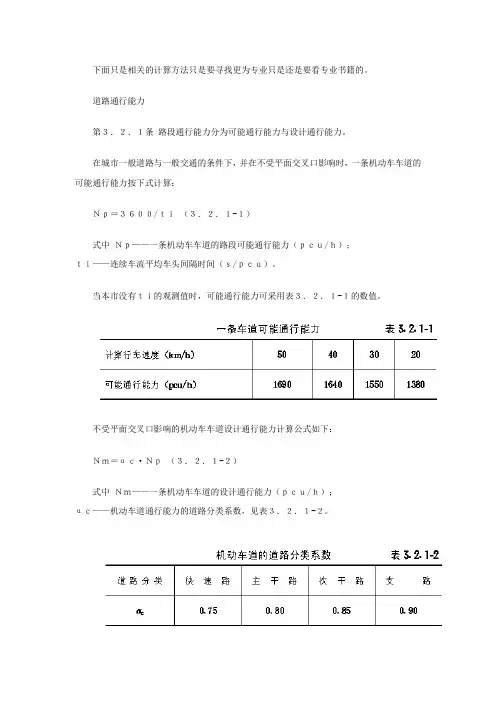

下面只是相关的计算方法只是要寻找更为专业只是还是要看专业书籍的。
道路通行能力第3.2.1条路段通行能力分为可能通行能力与设计通行能力。
在城市一般道路与一般交通的条件下,并在不受平面交叉口影响时,一条机动车车道的可能通行能力按下式计算:Np=3600/ti(3.2.1-1)式中Np——一条机动车车道的路段可能通行能力(pcu/h);ti——连续车流平均车头间隔时间(s/pcu)。
当本市没有ti的观测值时,可能通行能力可采用表3.2.1-1的数值。
不受平面交叉口影响的机动车车道设计通行能力计算公式如下:Nm=αc·Np(3.2.1-2)式中Nm——一条机动车车道的设计通行能力(pcu/h);αc——机动车道通行能力的道路分类系数,见表3.2.1-2。
受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、绿信比、交叉口间距等进行折减。
第3.2.2条一条自行车车道宽1m。
不受平面交叉口影响时,一条自行车车道的路段可能通行能力按下公式计算:Npb=3600Nbt/(tf(ωpb-0.5))(3.2.2-1)式中Npb——一条自行车车道的路段可能通行能力(veh/(h· m));tf——连续车流通过观测断面的时间段(S);Nbt——在tf时间段内通过观测断面的自行车辆数(veh);ωpb——自行车车道路面宽度(m)。
路段可能通行能力推荐值,有分隔设施时为2100veh/(h·m);无分隔设施时为1800veh/(h·m)。
不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算:Nb=αb·Npb(3.2.2-2)式中Nb——一条自行车车道的路段设计通行能力(veh/(h· m));αb——自行车道的道路分类系数,见表3.2.2。
受平面交叉口影响一条自行车车道的路段设计通行能力,设有分隔设施时,推荐值为1000~1200veh/(h·m);以路面标线划分机动车道与非机动车道时,推荐值为800~1000veh/(h·m)。
道路通行能力计算方法一、道路通行能力的基本概念。
1.1 道路通行能力啊,简单来说就是一条道路在一定条件下能够通过的最大车辆数或者行人数量。
这就好比一个瓶子,它能装多少水是有个上限的,道路也一样,它容纳交通流的能力是有限的。
这可是交通规划和管理里非常关键的一个指标呢。
1.2 它不是个随便定的数字,受到好多因素影响。
比如说道路的宽度、车道数量、交叉口的设置,还有交通信号灯的时长等等。
这就像一场交响乐,每个乐器、每个音符都得配合好,一个环节出问题,整个通行能力就会大打折扣。
二、计算道路通行能力的常见方法。
2.1 基本通行能力计算。
这是在理想条件下的一种计算。
啥是理想条件呢?就是假设道路是又直又平,没有任何干扰,车辆也都是规规矩矩的。
这就像在真空里做实验,和实际情况有点距离,但这是个基础。
一般是根据车辆的速度、车头间距这些因素来计算。
比如说,我们可以用公式来计算一条车道在理想状态下每小时能通过多少辆车,这就像是给道路通行能力打了个底儿。
2.2 可能通行能力计算。
这就更接近现实一些了。
我们开始考虑一些实际的影响因素,像道路的横向干扰啊,驾驶员的素质差异之类的。
这时候就不能像计算基本通行能力那么理想化了。
就好比做菜,基本通行能力是菜谱上的标准做法,可能通行能力就是考虑到自己家厨房的条件和自己的手艺做出来的菜,虽然没那么完美,但更符合实际情况。
2.3 设计通行能力计算。
这个是在可能通行能力的基础上,再根据道路的设计要求和服务水平来确定的。
服务水平就像是餐厅的服务等级,是好是坏。
比如说一条城市主干道,我们希望它的服务水平能让车辆行驶比较顺畅,不能老是堵车,所以在计算设计通行能力的时候,就要考虑到这个服务水平的要求。
这就像量体裁衣,根据不同的需求来确定道路最终的通行能力。
三、实际应用中的考虑因素。
3.1 在实际计算道路通行能力的时候啊,我们可不能纸上谈兵。
要实地考察道路的各种情况,不能只靠理论公式。
就像那句老话说的“实践出真知”。
基本通行能力计算方法
宝子们,今天咱们来唠唠基本通行能力的计算方法哈。
基本通行能力呢,简单来说就是在理想的道路和交通条件下,单位时间内一条车道或者一个断面能通过的最大车辆数。
这就像是在一个超级完美的世界里,道路平坦得像镜子,司机们都像机器人一样守规矩,这时候能通过的车的数量。
对于不同类型的道路,计算方法还不太一样呢。
就说公路吧,公路的基本通行能力计算常常会考虑到车道宽度、侧向净空、视距这些因素。
比如说车道宽一点,那车开起来就更自在,能通过的车可能就多一些。
侧向净空大,司机心里不慌,也有助于提高通行能力。
再说说城市道路,城市道路就更复杂啦,有交叉口,还有行人、非机动车啥的。
计算它的基本通行能力的时候,得把这些干扰因素都考虑进去。
比如说在一个有很多行人过马路的路段,那车就得经常停下来让行,这肯定就会影响它的基本通行能力啦。
在计算的时候呢,有一些公式可以用。
不过这些公式看起来可能有点吓人,但其实理解了其中的原理就还好。
就像算公路基本通行能力的时候,可能会根据车辆的类型,比如说小汽车、大货车,有不同的参数代入公式。
而且这些参数往往是根据大量的实验和实际观测得出来的,不是随便瞎定的哦。
宝子们可别觉得这个基本通行能力计算离咱们生活很远。
其实呀,城市规划的时候、道路设计的时候,都得靠这个计算结果呢。
要是算错了,那道路可能就会堵得一塌糊涂,咱们出门就会很不方便。
比如说要是一条新修的路,没考虑好基本通行能力,结果车流量稍微大一点就堵成狗,那多闹心呀。
所以这个基本通行能力的计算可是很重要的一门学问呢,虽然有点小复杂,但真的很有趣哦。
