数字电路实验中常见故障

初中物理电路故障的判断方法与技巧1. 引言1.1 引言电路故障是初中物理学习中常见的问题，正确的判断方法和技巧对于解决电路问题至关重要。

在学习物理知识的过程中，我们经常会遇到电路无法正常工作的情况，这时候就需要学会如何判断故障原因并及时排除。

目的本文旨在介绍初中物理学习过程中电路故障的判断方法和技巧，帮助学生更加深入理解电路原理，掌握排除故障的技能，提高解决问题的能力。

方法本文将通过介绍电路故障的常见现象、排除方法、工具准备、步骤和注意事项，帮助读者系统地理解和掌握电路故障的判断和解决方法。

通过实际案例的分析和讨论，帮助读者更好地理解电路故障的原因和解决思路，提高解决问题的能力。

1.2 目的在初中物理实验中，电路故障是一个常见且令人头疼的问题。

为了帮助同学们更好地判断电路故障并进行故障排除，本文旨在总结出一些判断方法与技巧，使同学们能够更快速、更准确地解决电路故障问题。

通过学习本文内容，同学们将能够提高自己的实验技能，培养自己的观察力和解决问题的能力。

通过实践操作，同学们也可以深入理解电路原理，掌握实验技巧，为今后更复杂的电路实验打下坚实的基础。

1.3 方法在进行初中物理电路故障判断时，正确的方法是至关重要的。

方法既可以帮助我们快速准确地判断电路故障，也可以提高我们的实验技能和解决问题的能力。

在进行电路故障判断时，我们可以采取以下方法：第一，仔细观察电路的连接情况。

首先要检查电路的连接是否正确，包括导线的接头是否松动或接触不良，元器件是否插入正确，电池极性是否正确等。

只有保证电路连接正确无误，我们才能进行后续的故障判断工作。

第二，采用逐步排除法。

当电路出现故障时，我们可以从电路的一端开始逐步排除可能的故障点，逐步缩小故障范围，最终找到故障点。

这种方法有助于我们系统地解决问题，提高故障判断的效率。

利用实验仪器进行检测。

在进行电路故障判断时，我们可以使用万用表、示波器等实验仪器进行电路参数的测量和分析，帮助我们找出故障原因。

数字电路实验实验总结1.【数电实验报告】交通信号灯故障检测系统一、实验目的1、熟悉各种逻辑门的使用；2、锻炼学生应用各种逻辑门设计组合逻辑电路的能力•二、实验原理组合逻辑电路的设计方法,三、实验内容及要求交通信号灯的正常工作情况为:红灯（A）亮表示停车、黄灯（B）亮表示注意、绿灯（C）亮表示通行，任何时刻只有一盏灯亮；交通信号灯的故障情况为：任意两盏灯同时亮,三盏灯都亮或三盏灯都不亮,请将故障状态以指示灯亮显示出来,要求如下：1,列出逻辑状态表；2,写出逻辑表达式；3,对表达式化简或变换；4.画出实验电路图；5.在数字实验仪上实现.四、预习要求设计电路；列出所用元件清单；制定实验方案；记录实验结果,五、报告要求有详细设计步骤、逻辑图、实验结果分析2.数字电路实验心得体会原发布者：tqgqiaoe7342数字电子技术实验总结心得数字电子技术是一门理论与实践密切相关的学科，如果光靠理论，我们就会学的头疼，如果借助实验，效果就不一样了，特别是数字电子技术实验，能让我们自己去验证一下书上的理论，自己去设计，这有利于培养我们的实际设计能力和动手能力。

通过数字电子技术实验，我们不仅仅是做了几个实验，不仅要学会实验技术,更应当掌握实验方法，即用实验检验理论的方法，寻求物理量之间相互关系的方法，寻求最佳方案的方法等等，掌握这些方法比做了几个实验更为重要。

在数字电子技术实验中，我们可以根据所给的实验仪器、实验原理和一些条件要求，设计实验方案、实验步骤，画出实验电路图，然后进行测量，得出结果。

在数字电子技术实验的过程中，我们也遇到了各种各样的问题，针对出现的问题我们会采取相应的措施去解决，比如：1、线路不通一一运用逻辑笔去检查导线是否可用；2、芯片损坏一一运用芯片检测仪器检测芯片是否正常可用以及它的类型；3.数电实验总结最低0∙27元开通文库会员，查看完整内容›原发布者：zxyl21380数字电子技术实验总结本学期一共进行了六次实验：L常用集成门电路逻辑测试。

数字逻辑电路实验报告总结一、实验心路历程哎呀，数字逻辑电路实验可真是一段超级有趣又有点小折磨的经历呢！我刚接触这个实验的时候，就像走进了一个神秘的电路世界。

那些电路元件就像是一群小怪兽，我得想办法让它们乖乖听话。

我还记得刚开始的时候，我看着那些电路图，脑袋里就像一团乱麻。

但是我可没有被吓倒哦，我就一点点地去研究每个元件的功能，就像在探索一个个小秘密。

我拿着那些电路板，感觉自己就像是一个电路魔法师，要把这些小零件组合成一个神奇的电路。

二、实验内容与操作在实验过程中，有好多不同的电路要搭建呢。

比如说那个计数器电路，我得把那些触发器按照正确的顺序连接起来。

我一边看着电路图，一边小心翼翼地把元件插到电路板上，就怕插错了一个小地方，整个电路就罢工了。

还有那个译码器电路，要确保输入和输出的关系正确，我就反复地检查线路的连接，眼睛都快看花了。

每次给电路通电的时候，心里都超级紧张，就像在等待一场大惊喜或者大惊吓。

当电路正常工作的时候，那种成就感简直无法形容，就像是我创造了一个小奇迹一样。

三、实验中的困难与解决当然啦，实验也不是一帆风顺的。

我就遇到过电路怎么都不工作的情况。

我当时都快急死了，就像热锅上的蚂蚁。

我把电路检查了一遍又一遍，怀疑这个元件坏了，那个线路断了。

后来我突然发现，原来是有一个引脚没有接好，就这么一个小失误，就导致整个电路瘫痪。

找到问题之后，我赶紧把引脚接好，再通电的时候，电路就正常工作了。

这让我明白了，在做这种实验的时候，一定要超级细心，不能放过任何一个小细节。

四、实验收获通过这个数字逻辑电路实验，我可学到了不少东西呢。

我不仅对数字逻辑电路的原理有了更深刻的理解，还学会了如何耐心地去排查电路故障。

而且我的动手能力也大大提高了，以前我看到那些电路元件就发怵，现在我能熟练地把它们组合起来，做出各种有趣的电路。

这个实验就像是一个小挑战，我成功地战胜了它，感觉自己变得更强大了呢。

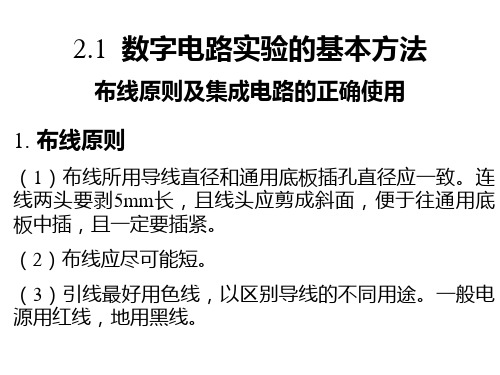

数字电路的故障检查和排除实验中，完全不出故障是比较困难的，通常会遇到下述三类典型的故障：设计错误、布线错误、器件与底板故障，其中大量的故障出现在布线错误上，如：导线插入面包板插孔不够深，接触不到金属导体或接触不良，或者插孔外裸露导线部分太多，左右相邻孔间导线造成短路等。

清楚和规则的布线才能有利于实现电路功能，并为检查和排除电路故障提供方便。

下面基于正确设计前提下，总结故障检查方法。

1、全部连线接好以后，通电前仔细检查一遍。

检查集成芯片是否选择正确，方向是否插对，引脚有无折弯、互碰情况，多余输入端处理是否正确，是否有两个以上输出端错误地连在一起等。

布线是否合理，是否有相碰短路现象。

2、电源线与地线在内的连线是否有漏线与错线。

每个集成芯片只有在加了额定电源电压时才能正常工作，完成其逻辑功能。

对TTL电路，应为5V；CMOS电路，一般为4V～15V，错误的电压值可能导致芯片不工作、功能错误甚至损坏。

所以在给电路提供电源前，需要先用万用表的“欧姆×10”挡，测量实验电路的电源端与地线端之间的电阻值，排除电源与地线的开路与短路现象，并且使用万用表的“直流电压挡”测量直流稳压电源输出电压是否为所需值，然后再将稳压电源的输出接到实验电路中，并观察电路及各器件有无异常发热等现象。

如芯片过烫、冒烟应立即切断电源。

图1正确的检查芯片工作电源的方法图2 错误的检查芯片电源的方法3、在2的基础上再检查各集成芯片是否均已加上电源。

可靠的检查方法是如图1所示那样，用万用表的测试表笔直接测量集成芯片电源端和地线两引脚之间的电压。

这种方法可以检查出断线、引线虚接、因芯片管脚折断或折弯而未能插入实验底板的情况。

图2中，虽然能判断出电源已经接到面包板的窄条上，但不能确保芯片工作电源正确。

4、如果无论输入信号怎样变化，输出一直保持高电平不变，则可能集成电路没有接地或接地不良。

若输出信号保持与输入信号同样规律变化，则可能集成芯片没有接电源。

数字电路实验报告3实验目的本实验旨在通过实际操作，进一步了解数字电路中的加法器和减法器的基本原理，并通过观察和分析实验结果，加深对数字电路的理解。

实验原理加法器加法器是数字电路中常用的逻辑电路，用于将两个二进制数相加。

常见的加法器有半加法器、全加法器等。

在本实验中，我们将使用半加法器和全加法器来实现二进制数的加法运算。

半加法器是最基本的加法器，它只能实现1位二进制数的相加。

半加法器有两个输入端A和B，表示要相加的两个二进制位，以及两个输出端Sum和Carry，分别表示相加的结果和进位。

全加法器是在半加法器的基础上进行改进，可以实现多位二进制数的相加。

全加法器有三个输入端A、B和Carry-in，分别表示要相加的两个二进制位和进位。

它还有两个输出端Sum和Carry-out，分别表示相加的结果和进位。

减法器减法器是用于实现二进制数的减法运算的数字电路。

它可以将两个二进制数相减，并得到减法的结果。

在本实验中，我们将使用全减法器来实现二进制数的减法运算。

全减法器是将半减法器进行组合得到的。

它有三个输入端A、B和Borrow-in，分别表示被减数、减数和借位。

它还有两个输出端Diff和Borrow-out，分别表示减法的结果和借位。

实验步骤1.搭建半加法器电路：根据半加法器的原理图，使用逻辑门和触发器等器件，搭建一个半加法器电路。

2.连接输入端：将两个二进制数的相应位连接到半加法器电路的输入端A和B上。

3.连接输出端：将半加法器电路的输出端Sum和Carry连接到示波器上，用于观察结果。

4.输入数据：给输入端A和B分别输入二进制数，记录输入的数值。

5.观察结果：观察示波器上显示的结果，并记录下来。

6.分析结果：根据观察到的结果，分析二进制数的相加运算是否正确，以及进位是否正确。

7.搭建全加法器电路：根据全加法器的原理图，使用逻辑门和触发器等器件，搭建一个全加法器电路。

8.连接输入端：将两个二进制数的相应位和进位信号连接到全加法器电路的输入端A、B和Carry-in上。

电子技术实验电路调试和常见故障的分析与检查由于电子技术实验中电路和故障情况较为复杂，所以本节主要介绍电子电路的调试与故障分析检查，电工技术实验中的有关问题将在各实验中介绍。

1.4.1 电子技术实验电路调试1. 调试前的准备实验电路接线完毕后，首先必须做好以下检查工作，才能通电调试。

（1）检查接线一般可直接对照电路原理图进行查线，按一定程序逐一检查；如果电路中布线较多，则可以以元器件（如运放、数字集成电路、三极管等）为中心，依次检查其引脚的有关连线，这种方法不仅可查出错线或少接的线，还容易查出多余的线。

为确保连线的正确，对已查过的线通常应在电路图上标出，并用万用表电阻档对接线作连通检查，这样可以同时发现接触不良的地方。

（2）检查元器件安装情况重点要检查二极管、三极管、集成器件、电解电容等外引线与极性有否接错，元器件外引线之间有无短路。

这里必须注意，在连线前要对元器件进行筛选，对其中不符合要求的元器件予以剔除。

（3）检查电源供电（包括极性）及信号源连线是否正确；检查电源输入端与公共接地端之间是否存在短路。

若电路经以上各项检查，确认无误后，才可通电调试。

所谓电子电路的调试，是以达到电路设计指标为目的而进行的一系列测量、调整、再测量、再调整的反复进行过程。

（1）先分调后总调调试往往采用先分调后总调（联调）的方法。

任何复杂电路都是由一些单元电路组成的，分调是按信号流程，逐级调整各单元电路，使其满足设计要求，而总调则是在分步完成各单元电路调试的基础上，逐步扩大调试范围，对其总体特性进行调试，最后完成整机调试，从而达到总体设计目标。

（2）静态调试和动态调试电子电路的一个重要特点是交直流并存，直流是电路工作的基础，因此电子电路有静态和动态调试之分。

静态调试一般是指在没有外加信号的条件下（通常将电路信号输入端接地，以防干扰）所进行的直流测试和调整过程。

例如对模拟电子电路，此过程应包括测量直流参数、静态工作点等，在放大电路实验中调整工作点使晶体管工作在线性区；对数字电路，其静态测试是测各输入端和输出端的高低电平值及逻辑关系等。

数字电路逻辑实验报告数字电路逻辑实验报告引言：数字电路逻辑实验是电子工程专业学生必修的一门实践课程，通过该实验可以加深对数字电路基本原理和逻辑设计的理解。

本文将对我所进行的数字电路逻辑实验进行详细报告，包括实验目的、实验原理、实验步骤、实验结果以及实验总结等内容。

实验目的：本次实验的主要目的是通过设计和实现一些基本的数字逻辑电路，如门电路、触发器电路等，加深对数字电路原理的理解。

同时，通过实验操作，掌握数字电路的搭建过程、信号的传输规律以及故障排除等技能。

实验原理：数字电路是由逻辑门组成的，逻辑门是根据布尔代数的运算规则实现逻辑运算的基本元件。

常见的逻辑门有与门、或门、非门等。

在实验中，我们将通过搭建逻辑门电路，实现不同的逻辑运算。

实验步骤：1. 实验前准备：检查实验设备的连接是否正确，确保电源和接地正常。

2. 搭建与门电路：根据逻辑与门的真值表，按照电路图连接与门电路。

3. 搭建或门电路：根据逻辑或门的真值表，按照电路图连接或门电路。

4. 搭建非门电路：根据逻辑非门的真值表，按照电路图连接非门电路。

5. 搭建触发器电路：根据触发器的真值表，按照电路图连接触发器电路。

6. 进行实验测试：将不同的输入信号输入电路，观察输出信号的变化。

实验结果：经过实验测试，我们得到了以下结果：1. 与门电路：当输入信号A和B同时为高电平时，输出信号为高电平；否则输出信号为低电平。

2. 或门电路：当输入信号A和B中至少有一个为高电平时，输出信号为高电平；否则输出信号为低电平。

3. 非门电路：当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。

4. 触发器电路：触发器电路可以实现存储功能，当输入信号满足特定条件时，输出信号的状态会发生改变。

实验总结：通过本次实验，我对数字电路逻辑的原理和设计有了更深入的理解。

通过搭建不同的逻辑门电路和触发器电路，我熟悉了数字电路的搭建过程，并掌握了信号的传输规律。

数字逻辑与数字系统实验要求1.实验前的要求(1) 认真阅读实验指导书（老师给的实验资料），明确实验目的要求，理解实验原理，熟悉实验电路及集成芯片，拟出实验方法和步骤，设计实验表格。

(2) 完成实验指导书中有关预习的相关内容。

(3) 初步估算(或分析)实验结果(包括各项参数和波形)，可以自行写出预习报告。

(4) 对实验内容应提前设计并使用Multisim软件仿真验证，将有关数据写入预习报告中，设计电路在实验前一天上传到服务器中。

3.实验中的要求(1) 参加实验者要自觉遵守实验室规则。

(2) 实验前应检查实验仪器编号与座位号是否相同，仪器设备不准随意搬动调换。

非本次实验所用的仪器设备，未经老师允许不得动用。

若损坏仪器设备，必须立即报告老师，作书面检查，责任事故要酌情赔偿。

每次实验所需仪器和器件，在实验前要求检查并登记签字，如检查发现有损坏的器件情况，立即报告老师并做好登记，然后申请新的器件。

(3) 严禁带电接线、拆线或改接线路。

(4) 根据实验内容，准备好实验所需的仪器设备和装置并安放适当。

按实验方案，选择合适的集成芯片，连接实验电路和测试电路。

(5) 要认真记录实验条件和所得各项数据，波形。

发生小故障时，应独立思考，耐心排除，并记下排除故障过程和方法。

实验过程中不顺利，并不是坏事，常常可以从分析故障中增强独立工作的能力。

相反，实验“一帆风顺”不一定收获大，能独立解决实验中所遇到的问题，把实验做成功，收获才是最大的。

(6) 发生焦味、冒烟故障，应立即切断电源，保护现场，并报告指导老师和实验室工作人员，等待处理。

(7) 实验完成后，或者实验课结束前5分钟（未能完成的也必须切断电源，做好整理工作），要求整理好所有设备、器件与导线，分类放置好，保持整洁干净。

(8) 实验要严肃认真，要保持安静，整洁的实验环境。

3.实验后的要求实验后要求学生认真写好实验报告。

实验报告的内容包括：实验目的。

列出实验的环境条件，使用的主要仪器设备的名称编号，集成芯片的型号、规格、功能。
