柱梁墙板计算.

工程量计算方法:柱、梁、板第1栏，柱工程量(1)柱体积：砖柱；混凝土柱(2)混凝土柱模板(3)混凝土柱高度超过3.6m加价(4)独立柱装饰(5)柱侧装饰(2)柱工程量计算方法(1)构造柱工程量计算(1)构造柱体积=构造柱体积马牙槎体积其中马牙槎体积=.支柱1.柱子数量(1)柱体积：砖柱；混凝土柱(2)混凝土柱模板(3)混凝土柱高度超过3.6m提价(4)独立柱饰(5)柱侧装饰2.柱数量的计算方法(1)构造柱工程量的计算(1)构造柱体积=构造柱体积马牙槎体积马齿槎体积=马齿槎与墙体相交宽度*马齿槎嵌入墙体长度(0.03)*构造柱高度(2)构造柱模板=构造柱模板马牙槎模板马牙槎模板面积=马牙槎预埋墙长度(0.03)*构造柱高度(2)构造柱数量计算困难(1)构造柱马牙比较麻烦，必须考虑柱与几面墙相交。

(2)模板计算难度与体积。

(3)框架柱(1)现浇混凝土柱按设计尺寸按体积计算。

构件中钢筋和预埋铁件所占体积不得扣除。

框架柱体积=框架柱截面积*框架柱高度柱高：带梁板的柱高应从柱基的上表面(或楼板的上表面)计算到上层楼板的上表面。

无梁楼板的柱高应从柱基的上表面(或楼板的上表面)计算到柱帽的下表面。

c .框架柱的柱高应从柱基上表面至柱顶高度计算。

(2)框架柱模板=框架柱周长*框架柱支模高度预制混凝土柱应按设计尺寸按体积计算。

柱上的钢牛腿按铁件计算，不扣除构件中钢筋和预埋铁件的体积。

(4)混凝土柱高超过3.6m的加价=混凝土柱高超过3.6m的墙体体积之和(5)独立柱装饰=框架柱周长*装饰高度(6)柱侧装饰=柱外露长度*装饰高度桥1.光束数量(1)光束体积(2)梁模板(3)梁高大于3.6m(4)梁侧装饰2.梁量的计算方法(1)梁的体积=梁的截面积*梁的长度现浇混凝土梁根据设计尺寸按体积计算。

在不扣除构件中钢筋和预埋铁件所占体积的情况下，伸入墙内的梁头和梁垫应并入梁体积。

(1)当梁与柱连接时，梁的长度计算到柱的侧面；当主梁与次梁连接时，次梁长度计算到主梁的一侧。

模板计算书模板支架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

板模板(扣件钢管架)计算书大门楼板按100mm厚、C25砼、层高2.8m一、参数信息:1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):2.70；采用的钢管(mm):Φ48×3.5 ；扣件连接方式:双扣件，取扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):1.000；3.楼板参数钢筋级别:一级钢HPB 235(Q235)；楼板混凝土强度等级:C25；每层标准施工天数:10；每平米楼板截面的钢筋面积(mm2):2048.000；楼板的计算宽度(m):2.40；楼板的计算厚度(mm):150.00；楼板的计算长度(m):3.00；施工平均温度(℃):25.000；4.材料参数面板采用胶合面板，厚度为17mm。

面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；板底支撑采用方木；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):300.000；木方的截面宽度(mm):60.00；木方的截面高度(mm):80.00；托梁材料为：钢管(双钢管) :Φ48 × 3.5；图2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W = 100×1.72/6 = 48.167 cm3；I = 100×1.73/12 = 40.942 cm4；模板面板的按照三跨连续梁计算。

一、梁（一）框架梁1、首跨钢筋的计算（1）上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值（2）端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值（3）下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }（4）腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋（5）拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

（6）箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d我们做预算是应该算中心线尺寸：（梁宽－2×保护层＋梁高－2×保护层）×2+26.5d（抗震箍）（梁宽－2×保护层＋梁高－2×保护层）×2+16.5d（非抗震箍）箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

柱子、梁、板、楼梯工程量的计算方法一、柱子1、柱子工程量（1）柱子体积：砖柱；砼柱。

（2）砼柱模板。

（3）、砼柱高度超过3.6m 增价；（4）、独立柱装修（5）柱侧装修2、柱子工程量计算方法⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积其中马牙槎体积＝马牙槎与墙相交宽度*马牙槎嵌入墙内的长度（0.03）*构造柱高度②构造柱模板＝构造柱模板+马牙差模板马牙槎模板面积＝马牙槎嵌入墙内的长度（0.03）*构造柱高度⑵、构造柱工程量计算的难点①、构造柱的马牙差算起来很麻烦，必须考虑柱子与几个墙面相交。

②、模板计算难点同体积。

⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c框架柱的柱高，应自柱基上表面至柱顶高度计算。

②框架柱的模板＝框架柱周长*框架柱支模高度天津2004计算规则：混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。

③预制混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.⑷、砼柱高度超过3.6m增价=砼柱高度超过3.6m的墙体体积总和⑸、独立柱装修=框架柱周长*装修高度⑹、柱侧装修=柱外露长度*装修高度二、梁1、梁工程量 （1）梁体积。

（2）梁模板。

（3）、梁高度超过3.6m增价；（4）梁侧装修2、梁工程量计算方法 ⑴、梁的体积＝梁的截面面积*梁的长度 现浇混凝土梁按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。

混凝土结构的梁、板、柱工程量计算方法混凝土结构的梁、板、柱工程量计算方法钢筋混凝土结构中的梁、板、柱、墙分别计算，执行各自相应的定额子目、和墙连在一起的暗梁、暗柱并人墙的工程量中，执行墙的定额子目；突出墙或梁外的装饰线，并人墙或梁的工程量中。

压型钢板或模壳上现浇混凝土，均执行板的相应定额子目。

柱（l）柱按图示断面面积乘以柱高，以立方米计算。

柱高按下列规定确定：① 有梁板的柱高，应自柱基上表面（或楼板上表面）算至上一层楼板上表面。

② 无梁板的柱高，应自柱基上表面（或楼板上表面）算至柱帽下表面。

③ 构造柱的柱高从柱基或地梁上表面算至柱顶面。

④ 混凝土芯柱的高度按孔的图示高度计算。

（2）构造柱与砖墙嵌入部分的体积并入柱身体积内计算。

（3）依附于柱上的牛腿，按图示尺寸以立方米计算并人柱工程量中。

（4）柱帽按图示尺寸以立方米计算，并入板的工程量中。

（5）预制框架柱接头按图示尺寸以立方米计算。

梁（1）按图示断面面积乘以梁长，以立方米计算。

梁长按下列规定确定：① 梁与柱连接时，梁长算至柱侧面。

② 主梁与次梁连接时，次梁长算至主梁侧面。

③ 梁与墙连接时，梁长算至墙侧面。

如墙为砌块（砖）墙时，伸入墙内的梁头和梁垫的体积并入梁的工程量中。

④ 圈梁的长度，外墙按中心线，内墙按净长线计算。

⑤ 过梁按图示尺寸计算。

（2）圈梁代过梁，其过梁的体积并入圈梁工程量中。

（3）叠合梁按设计图示二次浇注部分的体积计算。

板（1）按图示面积乘以板厚以立方米计算，不扣除轻质隔墙、垛、柱及0.3m2以内的孔洞所占的体积。

板的图示面积按下列规定确定：① 有梁板按梁与梁之间的净尺寸计算。

② 无梁板按板外边线的水平投影面积计算。

③ 平板按主墙间的净面积计算。

④ 板与圈梁连接时，算至圈梁侧面；板与砖墙连接时，伸入墙内板头体积并入板工程量中。

（2）斜板按图示尺寸以立方米计算。

（3）迭合板按图示尺寸将板和肋（板缝）合并计算。

（4）补板缝按预制板长度乘以板缝宽度再乘以板厚以立方米计算，预制板边八字角部分的体积不另行计算。

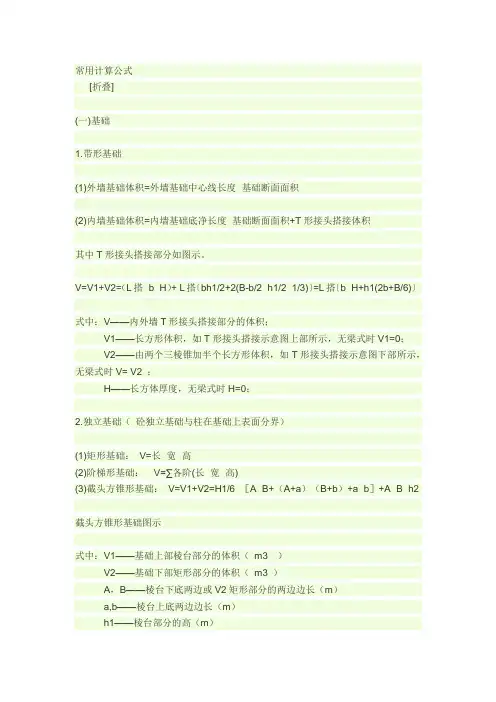

常用计算公式[折叠](一)基础1.带形基础(1)外墙基础体积=外墙基础中心线长度×基础断面面积(2)内墙基础体积=内墙基础底净长度×基础断面面积+T形接头搭接体积其中T形接头搭接部分如图示。

V=V1+V2=（L搭×b×H）+ L搭〔bh1/2+2(B-b/2×h1/2×1/3)〕=L搭〔b×H+h1(2b+B/6)〕式中：V——内外墙T形接头搭接部分的体积；V1——长方形体积，如T形接头搭接示意图上部所示，无梁式时V1=0；V2——由两个三棱锥加半个长方形体积，如T形接头搭接示意图下部所示，无梁式时V= V2 ；H——长方体厚度，无梁式时H=0；2.独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=H1/6×［A×B+（A+a）（B+b）+a×b］+A×B×h2 截头方锥形基础图示式中：V1——基础上部棱台部分的体积（m3 ）V2——基础下部矩形部分的体积（m3 ）A，B——棱台下底两边或V2矩形部分的两边边长（m）a,b——棱台上底两边边长（m）h1——棱台部分的高（m）h2——基座底部矩形部分的高（m）（4）杯形基础基础杯颈部分体积（m3 ）V3=abh3式中：h3——杯颈高度V3_——杯口槽体积（m3 ）V4= h4/6+［A×B+（A+a）（B+b）+a×b］式中：h4—杯口槽深度（m）。

杯形基础体积如图7—6所示：V=V1+V2+V3－V4式中：V1，V2，V3，V4为以上计算公式所得。

3. 满堂基础（筏形基础）有梁式满堂基础体积=（基础板面积×板厚）+（梁截面面积×梁长）无梁式满堂基础体积=底板长×底板宽×板厚4. 箱形基础箱形基础体积=顶板体积+底板体积+墙体体积5.砼基础垫层基础垫层工程量=垫层长度×垫层宽度×垫层厚度（二）柱1.一般柱计算公式：V=HF式中：V——柱体积；H——柱高（m）F——柱截面积2.带牛腿柱如图所示V=（H × F）+牛腿体积×n=（h × F）+［(a ×b ×h1)+a × b V2 h2/2］n =h ×F+a ×b ×(h1+h2/2)n式中：h——柱高（m）；F——柱截面积a.b——棱台上底两边边长；h1——棱台部分的高（m）h2——基座底部矩形部分的高（m）；n——牛腿个数3.构造柱：V=H ×(A×B+0.03×b×n)式中：H—构造柱高（m）； A.B—构造柱截面的长和宽b—构造柱与砖墙咬槎1/2宽度；n—马牙槎边数（三）梁1.一般梁的计算公式（梁头有现浇梁垫者，其体积并入梁内计算）V=Lhb式中：h—梁高（m）；b—梁宽；L—梁长2.异形梁（L、T、十字型等梁）V=LF式中：L—梁长；F—异型梁截面积3.圈梁圈梁体积V=圈梁长×圈梁高×圈梁宽4.基础梁V=L×基础梁断面积式中：V—基础梁体积（m3）；L—基础梁长度（m）。

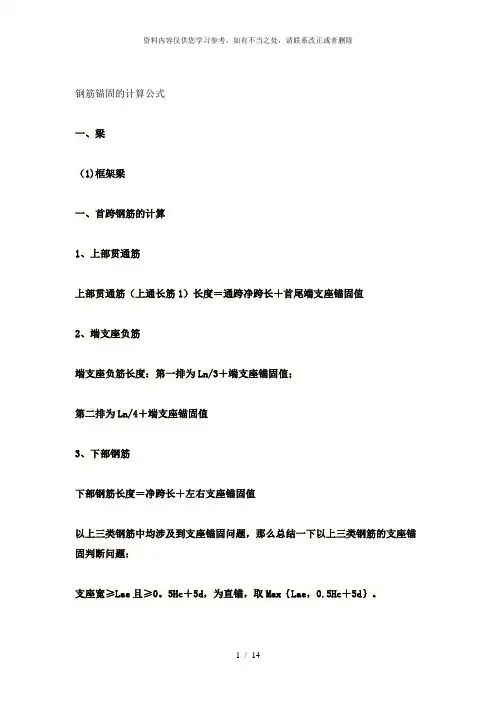

钢筋锚固的计算公式一、梁（1)框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0。

5Hc＋5d，为直锚，取Max｛Lae，0.5Hc＋5d｝。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚,取Max｛Lae,支座宽度—保护层+15d}.钢筋的中间支座锚固值＝Max｛Lae，0.5Hc＋5d}4、腰筋构造钢筋:构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11。

9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距,那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高—2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1)×2＋（非加密区长度/非加密区间距－1)+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d.7、吊筋吊筋长度＝2*锚固(20d）+2*斜段长度+次梁宽度+2＊50，其中框梁高度〉800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值)＋（Ln/3＋后中间支座值)；第二排为：该跨净跨长＋(Ln/4＋前中间支座值)＋(Ln/4＋后中间支座值)。

梁、柱，板、墙里的钢筋计算规则技术要求2010-10-10 22:20:50 阅读192 评论0 字号：大中小订阅钢筋计算原理及计算方法钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。

内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。

边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE 当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。

1、柱子工程量（1）柱子体积：砖柱；砼柱（2）砼柱模板（3）砼柱高度超过3.6m增价（4）独立柱装修（5）柱侧装修2、柱子工程量计算方法（1）构造柱工程量计算①构造柱体积＝构造柱体积+马牙槎体积其中马牙槎体积＝马牙槎与墙相交宽度*马牙槎嵌入墙内的长度（0.03）*构造柱高度②构造柱模板＝构造柱模板+马牙槎模板马牙槎模板面积＝马牙槎嵌入墙内的长度（0.03）*构造柱高度（2）构造柱工程量计算的难点①构造柱的马牙槎算起来很麻烦，必须考虑柱子与几个墙面相交。

②模板计算难点同体积。

（3）框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c框架柱的柱高，应自柱基上表面至柱顶高度计算。

②框架柱的模板＝框架柱周长*框架柱支模高度③预制混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.（4）砼柱高度超过3.6m增价=砼柱高度超过3.6m的墙体体积总和（5）独立柱装修=框架柱周长*装修高度（6）柱侧装修=柱外露长度*装修高度梁1、梁工程量（1）梁体积（2）梁模板（3）梁高度超过3.6m增价（4）梁侧装修2、梁工程量计算方法（1）梁的体积＝梁的截面面积*梁的长度现浇混凝土梁按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。

④预制混凝土梁按设计图示尺寸以体积计算。
