solidworks如何批量替换工程图模板

Solidworks属性及模板设置基本步骤
一. 建立个人属性配置文件（比如：自定义模板），以便将自己的Solidwprks设置
保存，方便以后更改，在创建好的文件夹下再创建子文件夹：
1.文件模板
2.图纸格式
3.自定义属性
4.块
5.绘图标准
等，根据实际需要添加。

二. 设置零件、装配图、工程图属性。

1.打开SW，在选项中设置或添加上述创建好的“子文件夹”文件位置。

关闭SW。

2.打开属性选项卡编辑器。

a.设置零件属性：系列、名称、代号、材料、重量、备注、签名等。

b.装配体属性与零件可相同。

c.工程图属性设置：图号、件数、档案号、签字、日期等。

3.打开SW,新建一个零件，编辑属性，保存，制作工程图模板时备用。

三. 设置工程图格式及模板
1.新建一个空白工程图，设置属性，如A4纵向图纸大小为210×297。

2.设置图层，包括中心线，标注线，轮廓线等
3.设置文档属性，以GB为主，更改字体、图层、箭头等。

4.编辑图纸格式，绘制图框、标题栏。

5.标题栏添加属性关联。

6.保存2种格式：
a.保存图纸格式，保存到上述创建的图纸格式中
b.另存为图纸模板,保存到上述创建的文件模板中
7.A4横向、A3纵向、A3横向等由A4更改图纸大小及图框生成，保存方式相同。

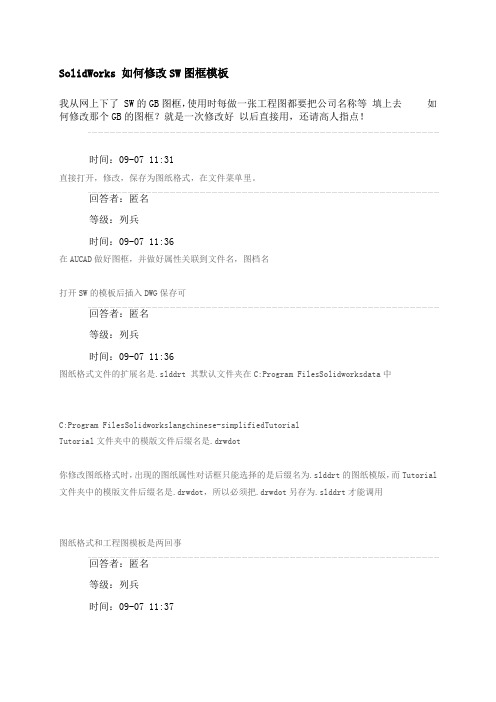

SolidWorks 如何修改 SW 图框模板我从网上下了 SW 的 GB 图框， 使用时每做一张工程图都要把公司名称等 填上去 修改那个 GB 的图框？就是一次修改好 以后直接用，还请高人指点！ 如何时间：09-07 11:31直接打开，修改，保存为图纸格式，在文件菜单里。

回答者：匿名 等级：列兵 时间：09-07 11:36在 AUCAD 做好图框，并做好属性关联到文件名，图档名打开 SW 的模板后插入 DWG 保存可回答者：匿名 等级：列兵 时间：09-07 11:36图纸格式文件的扩展名是.slddrt 其默认文件夹在 C:Program FilesSolidworksdata 中C:Program FilesSolidworkslangchinese-simplifiedTutorial Tutorial 文件夹中的模版文件后缀名是.drwdot你修改图纸格式时， 出现的图纸属性对话框只能选择的是后缀名为.slddrt 的图纸模版， Tutorial 而 文件夹中的模版文件后缀名是.drwdot，所以必须把.drwdot 另存为.slddrt 才能调用图纸格式和工程图模板是两回事回答者：匿名 等级：列兵 时间：09-07 11:37第一步:打开你下载的图纸格式文件 第二步:点文件/属性 在自定义标签中编辑属性清单:在属性清单中添加属性名------如公司名称, 零件名称,设计者,审图人,日期,零件材料,比例,图号等(按你的来定),完成后确定 第三步:填属性表,用你确定的清单上的属性名填入表中属性名称一栏中,类型在下拉列表中选择,在 文字一栏中暂时填入占位符.(随意填),完成后确定. 第四步:右击图纸编辑图纸格式,在图纸中相应的位置上添加注释,并在注释属性栏中点链接到属性, 将文字内容同相应的属性设定值进行链接.完成所有的注释内容的链接后确定. 第五步:再右击图纸,/编辑图纸格式,退出图纸格式编辑状态 第六步:点文件另存为工程图模板.输入名称确定 第七步:打开你做好的零件文件,在零件文件中点 文件/属性 自定义属性,用对应的属性名填写好每一属性项,完成零件图的属性设置.保存文件.(也可就其保存为零件模板) 第八步:打开第一到六步中建立的工程图模板插入零件视图及可完成自动添加的属性项.回答者：匿名更改图框很方便!打开图框文件, 点右键选择编辑图纸格式 图纸格式, 我觉得用 SW 更改图框很方便!打开图框文件,在左下角的图纸 1 点右键选择编辑图纸格式,自己就可 以自由修改,包括画线及线型大小!修改后保存为工程图模板, 以自由修改,包括画线及线型大小!修改后保存为工程图模板,将模板存入 C:Program emplates,就可以选择模板了 就可以选择模板了!! FilesSolidWorksdata emplates,就可以选择模板了!!。

SolidWorks 批量处理调用方法SolidWorks 是一款常用的三维建模软件，在使用过程中需要对模型进行各种处理。

本文将介绍 SolidWorks 批量处理调用方法，帮助用户提高工作效率。

下面是本店铺为大家精心编写的3篇《SolidWorks 批量处理调用方法》，供大家借鉴与参考，希望对大家有所帮助。

《SolidWorks 批量处理调用方法》篇1SolidWorks 是一款功能强大的三维建模软件，广泛应用于机械、电子等领域的设计和制造。

在 SolidWorks 中，批量处理调用方法是指通过编写程序或使用插件等工具，将一系列操作同时应用于多个文件，以提高工作效率。

下面将介绍几种 SolidWorks 批量处理调用方法。

1. 批量修改属性SolidWorks 中的零部件有很多属性信息，如重量、体积、图号、代号、版本、数量等。

在制造业企业的标准化工作中，需要对这些属性信息进行批量修改。

利用 SolidWorks 插件 KYTool，可以实现批量修改属性。

具体步骤如下：1. 安装 KYTool。

2. 打开批量修改属性功能窗口。

3. 将要批量添加属性的 SolidWorks 文件或文件夹拖入到文件列表中。

4. 在功能面板中切换到第一页，输入新旧属性名称对照。

5. 在功能面板中切换到第二页，输入新旧属性值。

6. 在功能面板中切换到第三页，输入替换前后的字符串。

7. 在功能面板中切换到属性转移页，选择处理范围和处理办法。

8. 单击右下角的开始按钮，程序自动批量操作。

2. 批量添加属性利用 KYTool 插件，可以实现批量添加属性。

具体步骤如下：1. 安装 KYTool。

2. 打开批量修改属性功能窗口。

3. 将要批量添加属性的 SolidWorks 文件或文件夹拖入到文件列表中。

4. 在功能面板中切换到第五页，输入要批量添加的属性和属性默认值。

5. 选择属性已经存在时的处理办法。

6. 单击右下角的开始按钮，程序自动批量操作。

《solidworks正树问答500+》131 如何批量替换工程图模板
2014-8-2 22:26|发布者: halfsmoke|查看: 1961|评论: 1
摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程
图中的标题栏即可。

用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...
应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻替换工程图中的标题栏即可。

用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，design checker；的批处理工具，task scheduler。

位置分别在：
工具--插件
开始--solidworks工具
替换工程图模板思路：
1，用设计检查工具（design checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(task scheduler)运行设计检查，批量替换
你把design checker插件启动后，在工具里，有这么个“设计检查”
然后选择编制检查
打开设计检查的面板后，选择工程图
看到上图没，就有了一个“标准模板”的选项。

在这，你就可以定义一个标准模板，注意，标准模
个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。

接下来，你就可以运具了。

在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。

就可以坐等sw处理完所有图纸了。

竭诚为您提供优质文档/双击可除sw,批量替换,工程图模板篇一：solidworks-更换文件模板的技巧solidworks更换文件模板的应用技巧——工程图篇摘要:solidworks更换文件模板的应用技巧——工程图篇ict-evanchen陈鑫主要内容：一、工程图模板里包括的主要信息二、如何更改已创建的工程图模板工程图文件后缀*.slddrw模板后缀*.drwdot一、...solidworks更换文件模板的应用技巧——工程图篇主要内容：一、工程图模板里包括的主要信息二、如何更改已创建的工程图模板一、工程图模版主要构成：1)文档属性2)自定义属性3)图纸格式1)文档属性：供用户创建自定义绘图标准绘图标准各种注解文字比例和文字显示大小单位、精度模型显示线条、线型样式设置图像品质钣金2)自定义属性：摘要自定义配置特定材料明细表数量编辑清单3)图纸格式：自定义工程图图纸格式以符合公司标准工程图图纸格式编辑文本草图线条设定表格位置添加ole对象设置注释自定义图纸大小外观、光源与布景二、如何更改已创建的装配体模板修改打开的工程图模板，设定选项并插入项目等，使工程图信息更灵活更改步骤：步骤1：打开初始工程图步骤2：从外部文件装载文档属性篇二：solidworks工程图模板制作大全本人研究很久，才根据网上的资料，做出了sw的工程图gb标准模板，现分享给大家参考：1.2.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。

（设置相应的名称，材料，作者，重量·····等相关属性）solidworks工程图中的自动明细表(1)标签：solidworks工程图自动明细表分类：技术心得20xx-08-1817:51很多使用toolbox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。

一、前期准备
在工程图模板里面设置格式，步骤如下：
将格式里的内容与将要被替换的零件“文件属性”（内容如下图）名称一一对应，，使得替换后的工程图能自动与零件的这个自定义属性建立联系
格式里的内容建立方法：
建立如下属性（一定要与被替换零件的“文件属性”自定义部份相同，否则会丢东西）
这样就可以了。

再调整下位置与尺寸格式
二、创建DesignChecker文件
注意，多数情况下，点击”编制检查”(“build checks”)后，该界面出现“切换到“的对话框，总之点“重复”或者“切换到“或者等一会儿操作，该对话框就消失了。

再进行操作，“新建”一个工程图的模板，如下图（注意，当这个插件能用后不要轻易关掉）
三、利用TaskScheduler批量修改
四、结果验证
效果：。

solidworks,修改工程图模板竭诚为您提供优质文档/双击可除solidworks,修改工程图模板篇一：solidworks工程图模板设置模板是solidworks中三种必要的文件模板。

其中，工程图模板关系到最终设计图样的出图，尤为重要。

工程图文件的模板，包含了工程图的绘图标准、尺寸单位、投影类型和尺寸标注的箭头类型以及文字标注的字体等多方面的设置选项。

因而，根据国家标准建立符合要求的工程图文件模板，不仅可以使建立的工程图符合国家标准，而且在操作过程中能够大大提高工作效率。

下面笔者根据自己的绘图习惯，并参考国家标准，以solidworks20xx软件为例，详细介绍定制不包含图样格式工程图模板的步骤。

一、建立工程图文件在工具栏中，单击“新建”按钮，或者选择下拉菜单“文件”→“新建”;在新建solidworks的文件对话框中，选中“工程图”，单击“确定”按钮。

打开“图纸格式/大小”对话框，由于是建立无图样格式文件，所以单击“取消”按钮。

此时，建立了一张不包含图样格式的空白工程图。

二、文件属性设置1.设置绘图标准和绘图单位用鼠标右键单击工程文件Featuremanager设计树中的文件名称图标，从快捷菜单中选择“文件属性”命令，如图1所示。

在“文件属性”选项卡的“出详图”中，选取“尺寸标注标准”为“gb”，“引头零值”为“移除”，“尾随零值”为“移除”。

选中“固定焊接符号大小”复选框，选中“切换剖面显示”复选框。

在“文件属性”选项卡的“单位”中，选取“单位系统”为自定义，将“质量/剖面属性单位”中的“质量”选择为千克，“小数位数”设置为5。

2.设置视图选项(1)视图符号在“出详图”中，单击“视图标号”分支。

按如图2所示，分别设置局部视图、辅助视图和剖视图的视图标号显示方案。

(2)视图文字在“出详图”中，单击“注解文字”分支，依次设置“局部视图”、“局部视图符号”、“剖面视图”、“剖面视图符号”和“视图箭头”文字的字体属性：字体，仿宋-gb2312;字体样式，常规;高度，5mm;间距，0.7。
