凹版印刷机的工作原理与核心技术

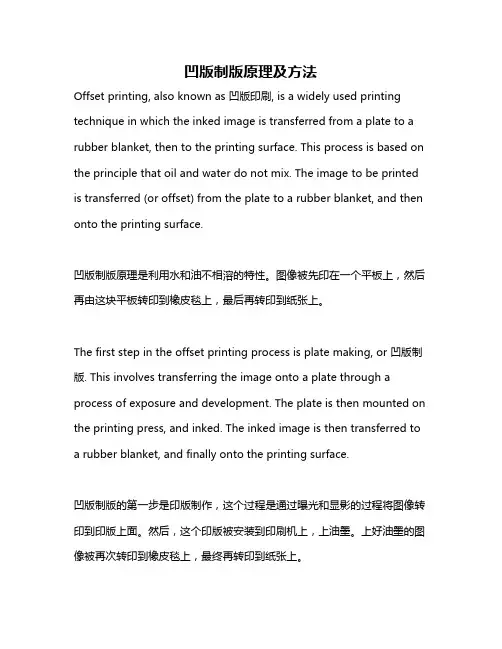

凹版制版原理及方法Offset printing, also known as 凹版印刷, is a widely used printing technique in which the inked image is transferred from a plate to a rubber blanket, then to the printing surface. This process is based on the principle that oil and water do not mix. The image to be printed is transferred (or offset) from the plate to a rubber blanket, and then onto the printing surface.凹版制版原理是利用水和油不相溶的特性。

图像被先印在一个平板上，然后再由这块平板转印到橡皮毯上，最后再转印到纸张上。

The first step in the offset printing process is plate making, or 凹版制版. This involves transferring the image onto a plate through a process of exposure and development. The plate is then mounted on the printing press, and inked. The inked image is then transferred to a rubber blanket, and finally onto the printing surface.凹版制版的第一步是印版制作，这个过程是通过曝光和显影的过程将图像转印到印版上面。

然后，这个印版被安装到印刷机上，上油墨。

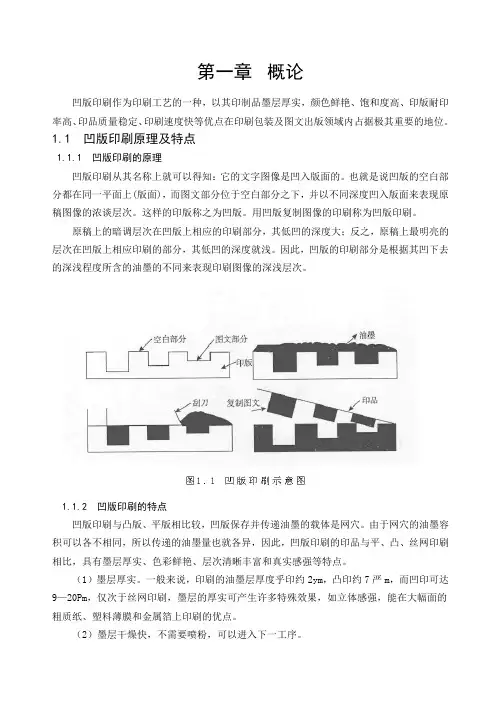

第一章概论凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。

1.1 凹版印刷原理及特点1.1.1 凹版印刷的原理凹版印刷从其名称上就可以得知：它的文字图像是凹入版面的。

也就是说凹版的空白部分都在同一平面上(版面)，而图文部分位于空白部分之下，并以不同深度凹入版面来表现原稿图像的浓谈层次。

这样的印版称之为凹版。

用凹版复制图像的印刷称为凹版印刷。

原稿上的暗调层次在凹版上相应的印刷部分，其低凹的深度大；反之，原稿上最明亮的层次在凹版上相应印刷的部分，其低凹的深度就浅。

因此，凹版的印刷部分是根据其凹下去的深浅程度所含的油墨的不同来表现印刷图像的深浅层次。

1.1.2 凹版印刷的特点凹版印刷与凸版、平版相比较，凹版保存并传递油墨的载体是网穴。

由于网穴的油墨容积可以各不相同，所以传递的油墨量也就各异，因此，凹版印刷的印品与平、凸、丝网印刷相比，具有墨层厚实、色彩鲜艳、层次清晰丰富和真实感强等特点。

（1）墨层厚实。

一般来说，印刷的油墨层厚度乎印约2ym，凸印约7严m，而凹印可达9—20Pm，仅次于丝网印刷，墨层的厚实可产生许多特殊效果，如立体感强，能在大幅面的粗质纸、塑料薄膜和金属箔上印刷的优点。

（2）墨层干燥快，不需要喷粉，可以进入下一工序。

（3）凹版印刷属于干式叠印，无润版液干扰，图像质量和纸张尺寸比较稳定。

（4）承印材料适应广。

（5）耐印率高，适合大批量印刷。

目前，凹版印刷的印品主要有以下几类：纸包装，如烟盒、酒盒、酒标、香皂盒、药盒等等。

塑料软包装，如食品包装、化妆品、医药包装、种子包装、工业品包装等。

有价证券印刷，如钞票、邮票等。

第二章凹版印刷的分类按承印物形状，凹版印刷可分为单张印刷和卷筒印刷。

按制版的方式不同，凹版又可分为腐蚀凹版和雕刻凹版两大类。

腐蚀凹版又包括照相凹版和照相加网凹版。

雕刻凹版包括电子雕刻凹版、激光雕刻凹版、机械雕刻凹版和手工雕刻凹版。

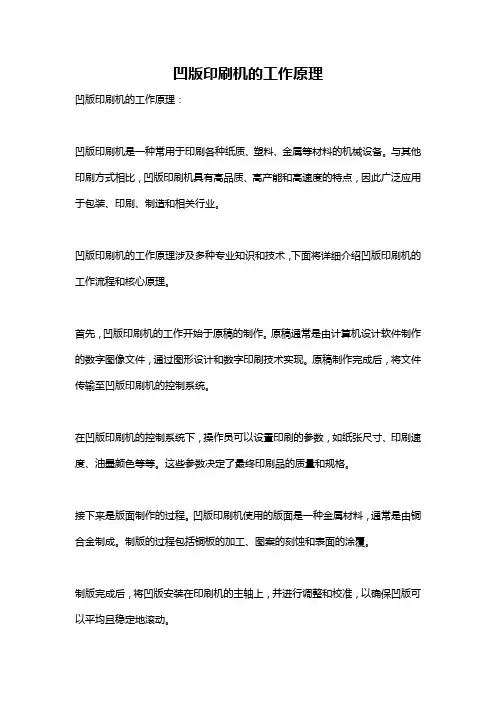

凹版印刷机的工作原理凹版印刷机的工作原理：凹版印刷机是一种常用于印刷各种纸质、塑料、金属等材料的机械设备。

与其他印刷方式相比，凹版印刷机具有高品质、高产能和高速度的特点，因此广泛应用于包装、印刷、制造和相关行业。

凹版印刷机的工作原理涉及多种专业知识和技术，下面将详细介绍凹版印刷机的工作流程和核心原理。

首先，凹版印刷机的工作开始于原稿的制作。

原稿通常是由计算机设计软件制作的数字图像文件，通过图形设计和数字印刷技术实现。

原稿制作完成后，将文件传输至凹版印刷机的控制系统。

在凹版印刷机的控制系统下，操作员可以设置印刷的参数，如纸张尺寸、印刷速度、油墨颜色等等。

这些参数决定了最终印刷品的质量和规格。

接下来是版面制作的过程。

凹版印刷机使用的版面是一种金属材料，通常是由铜合金制成。

制版的过程包括铜板的加工、图案的刻蚀和表面的涂覆。

制版完成后，将凹版安装在印刷机的主轴上，并进行调整和校准，以确保凹版可以平均且稳定地滚动。

凹版印刷机的工作是通过图案与油墨的传递实现的。

凹版的表面具有凹凸不平的图案，这些凹陷部分称为印版。

油墨通过滚筒的滚动进入凹版的凹陷部分，然后由凹版传递到印刷品的表面。

在印刷过程中，油墨是以一定的压力均匀地分布在凹版上的，并通过卷筒滚动的方式被转移到印刷材料上。

油墨的稠度和粘度对印刷的质量和效果有很大影响，因此需要在印刷过程中进行精确的控制。

凹版印刷机的核心部件是滚筒系统。

滚筒系统由多个滚筒和调整装置组成，确保凹版和印刷材料之间的均匀接触和油墨的传递。

其中，主滚筒负责油墨的传递，压力滚筒则控制印刷材料和凹版的紧密程度。

另外，凹版印刷机还可以配备一些辅助设备，如烘干器、冷却系统和自动调整系统等。

这些设备的作用是提高印刷的速度、效率和品质。

总结起来，凹版印刷机的工作原理是通过控制系统、滚筒系统和油墨传递系统的协同作用，将原稿中的图案转移到印刷材料的表面上。

制版、油墨传递和印刷材料的调整是关键步骤，它们共同决定了印刷品的质量和效果。

凹版印刷机工作原理
嘿！今天咱们来聊聊凹版印刷机的工作原理呀！
哎呀呀，你知道吗？凹版印刷机可是个厉害的家伙呢！它的工作原理其实挺神奇的哇！
首先呢，凹版印刷机得有印版，这印版可不是一般的印版呀！它上面可是有凹下去的图文部分呢。

这些凹下去的地方就像一个个小“陷阱”，等着油墨往里填呢！
然后呢，油墨就登场啦！哇，这油墨可重要了呀！它被均匀地涂敷在印版的表面上。

因为印版上的凹处和凸处的差异，油墨就只会留在那些凹下去的图文部分呢！这是不是很神奇呀？
接下来，纸张或者其他承印物就被送进印刷机里啦！当它们和印版接触的时候，压力就发挥作用了呀！在压力的作用下，凹处的油墨就被转移到承印物上，形成清晰、精美的图案和文字呢！
你想想看，这整个过程是不是就像一场精心编排的舞蹈呀？每个步骤都配合得那么默契！而且，凹版印刷机的速度还挺快的呢，能够高效地完成大量的印刷任务！
不过，要让凹版印刷机正常工作，还得注意好多细节呢！比如印版的质量、油墨的特性、压力的控制等等。

稍微有一点没弄好，印刷出来的东西可能就达不到理想的效果啦！
总之呀，凹版印刷机的工作原理虽然看似复杂，但只要咱们了解了其中的门道，就会发现它真的太厉害了！它为我们的生活带来了那么多精美的印刷品，是不是很值得我们去深入了解呀？。

凹版印刷原理
凹版印刷是一种常见的印刷方式，它利用凹版版面的图文部分
与非图文部分之间的高低差异来传递油墨，从而实现印刷的过程。

凹版印刷原理主要包括版面制作、墨水传递和印刷过程三个方面。

首先，凹版印刷的版面制作是关键的一步。

在凹版印刷中，图
文部分被制成凹陷的版面，而非图文部分则处于平整的状态。

这种
高低差异使得油墨只能附着在凹陷的图文部分上，而非图文部分则
不会沾上油墨。

这样一来，当版面与印刷介质接触时，油墨只会被
传递到凹陷的图文部分上，从而完成印刷过程。

其次，墨水传递是凹版印刷原理中的关键环节。

在凹版印刷中，墨水被涂刷在版面上，并通过刮刀将多余的墨水刮除，只留下沾附
在凹陷部分的墨水。

然后，印刷介质将与版面接触，油墨会被传递
到介质上，形成所需的图文。

这一过程中，墨水的传递受到版面的
高低差异的控制，从而实现了图文的准确印刷。

最后，印刷过程是凹版印刷原理的最终体现。

在印刷过程中，
版面被涂刷上墨水，并通过压力将油墨传递到印刷介质上。

在这一
过程中，版面的高低差异起到了关键作用，它决定了油墨只能被传
递到凹陷的图文部分上，而非图文部分则不会沾上油墨。

这样一来，印刷出的图文清晰、准确，完成了凹版印刷的目的。

综上所述，凹版印刷原理主要包括版面制作、墨水传递和印刷
过程三个方面。

通过版面的高低差异，油墨只能被传递到凹陷的图
文部分上，从而实现了印刷的准确性和清晰度。

凹版印刷在印刷行
业中有着广泛的应用，其原理简单而有效，是一种重要的印刷方式。

凹版印刷原理
凹版印刷是一种常见的印刷方式，它利用油墨传输到凹陷的印刷版上，再由印
刷版传输到印刷材料上，从而实现图文的复制。

凹版印刷广泛应用于包装、书籍、票据等领域，具有高质量、高精度、适用于各种材料的特点。

下面将详细介绍凹版印刷的原理及其特点。

首先，凹版印刷的原理是利用凹版版面上的图文与非图文部分的高差来传递油墨。

在印刷过程中，油墨通过刮刀被涂布在凹版上，然后利用刮刀将多余的油墨刮除，只留下油墨填充在凹版的图文部分。

当印刷材料与凹版接触时，油墨被传输到印刷材料上，形成图文。

这种原理使得凹版印刷可以实现高精度的图文传输，适用于各种纸张和塑料材料。

其次，凹版印刷的特点之一是可以实现高质量的印刷效果。

由于凹版的图文部
分是凹陷的，油墨可以充分填充在图文部分，传输到印刷材料上的图文也非常清晰、饱满。

这使得凹版印刷在一些对印刷质量要求较高的领域有着广泛的应用，比如高档包装、书籍印刷等。

另外，凹版印刷还具有适用于各种材料的特点。

由于凹版的原理是利用油墨填
充凹陷的图文部分，而不是依赖于图文与非图文部分的水墨互斥，因此凹版印刷可以适用于各种材料，比如纸张、塑料、金属等。

这为凹版印刷的应用范围提供了更广阔的可能性。

总的来说，凹版印刷利用凹版的原理实现油墨传输，具有高质量、高精度、适
用于各种材料的特点。

它在包装、书籍、票据等领域有着广泛的应用，为图文的复制提供了可靠的技术支持。

希望通过本文的介绍，读者对凹版印刷的原理及特点有了更深入的了解。

凹版印刷机原理凹版印刷机是一种常用的印刷设备，其原理是利用凹版印刷技术进行印刷。

凹版印刷是一种图文印刷技术，通过利用版胶的凹陷部分来印刷图文信息。

凹版印刷机的工作原理可以简单概括为：墨水进入凹版，刮刀将多余的墨水刮掉，只留下凹陷部分的墨水，然后凹版与印刷材料接触，将墨水传递到印刷材料上。

一、凹版制作凹版印刷的第一步是凹版的制作。

凹版是用于传递墨水的工具，它是一块金属板或塑料板，表面有一定深度的凹陷部分，凹陷部分的墨水会被印刷材料吸附。

凹版的制作一般通过蚀刻的方式进行，即在凹版上涂覆一层胶水，然后使用酸性溶液蚀刻胶层，形成凹陷的图文部分。

二、墨水传递凹版印刷机的第二步是墨水的传递。

墨水一般通过墨盘输送到凹版上，墨盘上的刮刀会将多余的墨水刮掉，只留下凹陷部分的墨水。

刮刀与墨盘之间的角度和压力可以影响墨水的刮取效果。

刮刀刮掉的墨水会流入凹版的凹陷部分，凹版上的图文部分会留下一层墨水。

三、印刷传递凹版印刷机的第三步是印刷传递。

印刷传递是指凹版与印刷材料的接触，将墨水传递到印刷材料上。

在印刷传递过程中，印刷材料一般是一张纸张或其他可印刷的材料。

印刷材料与凹版接触后，墨水会被印刷材料吸附，形成与凹版上图文相同的印刷效果。

凹版印刷机的工作过程中，需要准确控制墨水的传递和刮刀与墨盘的角度和压力。

这样可以确保印刷效果的清晰和准确。

同时，凹版印刷机还可以通过调整墨水的颜色和厚度，实现多色印刷和增加图文的阴影效果。

凹版印刷机具有高速、高精度、高质量的特点，广泛应用于包装印刷、标签印刷、书刊印刷等领域。

凹版印刷机的原理简单明了，操作方便，可以实现大规模印刷生产。

凹版印刷机的应用为各行各业提供了高效的印刷解决方案。

总结起来，凹版印刷机通过凹版制作、墨水传递和印刷传递三个步骤来实现印刷。

凹版制作是形成凹版图文的关键步骤，墨水传递通过刮刀和墨盘控制墨水的刮取和留下，印刷传递则是将墨水传递到印刷材料上。

凹版印刷机具有高效、高质量的特点，是现代印刷行业不可或缺的重要设备。

凹版印刷工艺原理及其进展凹版印刷是图像从外表上雕刻凹下的制版技术。

它起源于中世纪的雕刻凹版画，它与平版印刷、凸版印刷、孔版印刷一样，是印刷工艺的重要组成局部，也是现代印刷中的一种主要印刷方法。

凹版印刷是因其版面特征而得名。

凹印版的图文局部低于版面，它以不同的深度凹入印版来表现原稿图像的不同层次，空白局部处于同一版面上。

印刷时，先将油墨填涂于印版上，然后用刮墨刀把印版外表的油墨刮掉，再通过压力的作用，使存留在印版凹陷局部(即图文局部)的油墨与纸(或其它承印物)接触，将该局部油墨转印到纸张(或其它承印物)上，则得到所需的印刷品。

一、凹版印刷工艺过程印前预备→上版→调整规章→正式印刷→印后处理1、印前预备凹版印刷的预备工作包括：依据施工单的要求，预备承印物、油墨、刮墨刀等，还要对印刷机进展润滑。

印前预备要做到：（1）查印刷机各导向辊转动状况，特别是冷却辊。

大局部中高速印机承受水冷，重量大、又是被动辊，很简洁造成转动不顺，从而引起压印单元之间的基材张力不稳，直接影响到印品的套印精度。

（2）查压印滚筒。

由于油墨、溶剂的作用使得胶辊外表产生不规章溶胀，特别是胶辊两端积存的油墨杂质更要清理干净，有溶胀现象的一律更换。

建议尽可能地使用与基材宽度相符合的压印辊。

（3）清理枯燥箱出风口、枯燥箱内导向辊。

检查温度把握部份及执行元件的牢靠性。

（4）刮墨刀应正确安装。

安装前应检查刮墨刀衬片是否平直，如产生波浪形应准时更换。

（5）油墨循环系统应清理干净。

墨盘、搅墨辊、墨泵是否粘有杂物，在墨泵的吸入口应装有一个 80 一 120 目的金属网。

对油墨进展过滤。

以除去杂质。

并经常检查清洗。

（6）检查计算机自动对版装置。

光电眼、反射板是否清洁，两者位置是否正确。

特别是调整辊系统要确保整个系统精度、动作牢靠。

2、上版上版操作中，要特别留意保护好版面不被碰伤，要把叼口处的规章及推拉规章对准，还要把印版滚筒紧固在印刷机上，防止正式印刷时印版滚筒的松动。

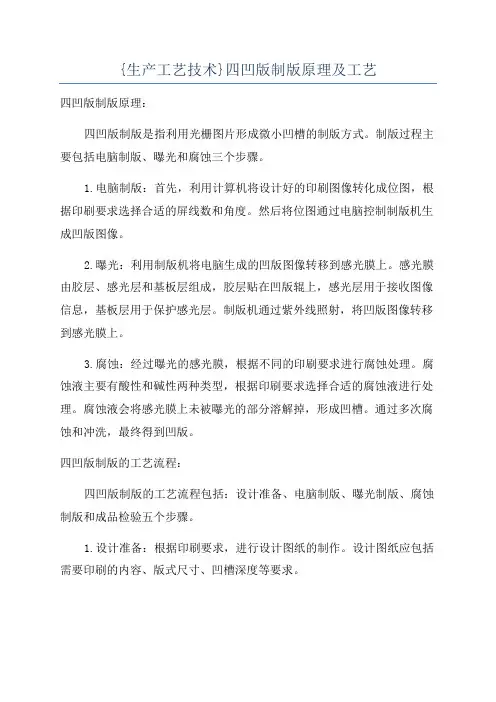

{生产工艺技术}四凹版制版原理及工艺四凹版制版原理：四凹版制版是指利用光栅图片形成微小凹槽的制版方式。

制版过程主要包括电脑制版、曝光和腐蚀三个步骤。

1.电脑制版：首先，利用计算机将设计好的印刷图像转化成位图，根据印刷要求选择合适的屏线数和角度。

然后将位图通过电脑控制制版机生成凹版图像。

2.曝光：利用制版机将电脑生成的凹版图像转移到感光膜上。

感光膜由胶层、感光层和基板层组成，胶层贴在凹版辊上，感光层用于接收图像信息，基板层用于保护感光层。

制版机通过紫外线照射，将凹版图像转移到感光膜上。

3.腐蚀：经过曝光的感光膜，根据不同的印刷要求进行腐蚀处理。

腐蚀液主要有酸性和碱性两种类型，根据印刷要求选择合适的腐蚀液进行处理。

腐蚀液会将感光膜上未被曝光的部分溶解掉，形成凹槽。

通过多次腐蚀和冲洗，最终得到凹版。

四凹版制版的工艺流程：四凹版制版的工艺流程包括：设计准备、电脑制版、曝光制版、腐蚀制版和成品检验五个步骤。

1.设计准备：根据印刷要求，进行设计图纸的制作。

设计图纸应包括需要印刷的内容、版式尺寸、凹槽深度等要求。

2.电脑制版：将设计图纸输入计算机，利用专业图像处理软件进行位图转换和排版处理。

选择合适的屏线数和角度，生成凹版图像。

利用电脑控制制版机将凹版图像转移到感光膜上。

3.曝光制版：将感光膜安装在曝光机上，控制曝光时间和曝光强度。

通过紫外线照射，将凹版图像转移到感光膜上。

然后将感光膜从曝光机上取下，进行后续腐蚀处理。

4.腐蚀制版：将经过曝光的感光膜放入腐蚀槽中，选择合适的腐蚀液进行处理。

根据不同的印刷要求，控制腐蚀时间和温度。

通过多次腐蚀和冲洗，最终得到凹版。

5.成品检验：将制作好的凹版进行检验，检查凹槽的深度、规格和精度是否符合要求。

检验合格的凹版可以进行印刷生产。

总结：。

凹版印刷机与印刷工艺概述凹版印刷是一种常用的印刷工艺，广泛应用于包装、标签、贴纸等领域。

本文将主要介绍凹版印刷机的原理与工作流程，以及常见的凹版印刷工艺。

凹版印刷机原理凹版印刷机是一种利用凹版印刷技术进行印刷的专用设备。

凹版印刷是利用凹版版面的凹槽来进行印刷的一种印刷方式。

凹版印刷机的工作原理如下：1.印版制备：在印版上制作好要印刷的凹槽。

2.墨辊加墨：将墨汁涂在印版上的凹槽中。

3.卷筒纸张传送：将要印刷的纸张通过传送装置送入印刷机。

4.轴套印刷：将墨汁从凹版的凹槽中传递到纸张上，形成印刷图案。

5.干燥：将印刷完成的纸张传送到干燥装置中，使墨汁干燥。

凹版印刷机通过上述的工作原理，可以高效地进行印刷，并且印刷效果较好，图案质量高。

凹版印刷工艺凹版印刷工艺是指在凹版印刷机上进行的印刷操作的一系列工艺流程，包括墨辊加墨、卷筒纸张传送、轴套印刷和干燥。

下面将详细介绍凹版印刷的工艺流程：墨辊加墨墨辊是凹版印刷机中的一个重要部件，用于将墨汁涂在印版上的凹槽中。

墨辊通过滚动的方式将墨汁均匀地涂在凹槽内，以便在后续的印刷过程中能够将墨汁传递给纸张。

墨辊的加墨过程需要注意墨汁的粘度和浓度，以及墨辊的调整，以保证墨汁能够均匀地涂布在凹槽内。

卷筒纸张传送卷筒纸张传送是将要印刷的纸张通过传送装置送入凹版印刷机的过程。

卷筒纸张可以通过牵引装置拉伸，使其能够紧贴在凹版表面。

在卷筒纸张传送过程中，需要控制好纸张的传送速度和张力，以及纸张与凹版之间的接触力，以保证印刷的质量和稳定性。

轴套印刷轴套印刷是凹版印刷的核心工艺，也是墨汁从凹版的凹槽传递到纸张上的过程。

在轴套印刷过程中，墨汁会被墨辊从凹槽中捡取，并由印版与印刷轮的压力传递给纸张。

在印刷过程中，需要对墨汁的粘度、浓度和印刷轮的压力进行控制，以获得印刷图案的清晰度和色彩饱和度。

干燥干燥是将印刷完成的纸张传送到干燥装置中，使墨汁干燥的过程。

干燥可以通过自然干燥或者辅助干燥的方式进行。

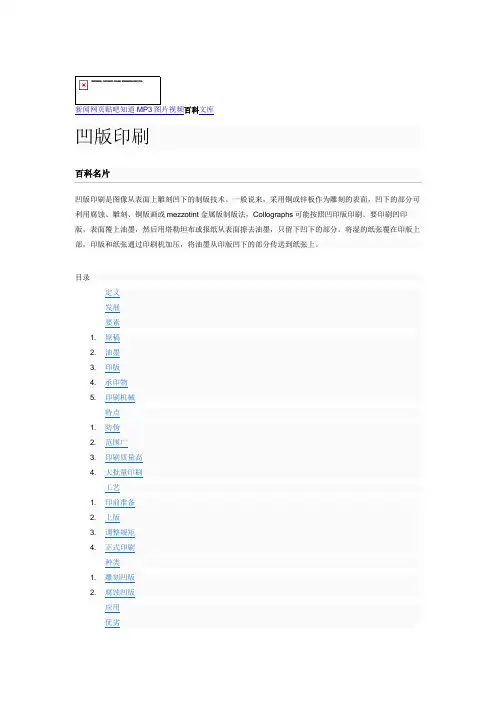

新闻网页贴吧知道MP3图片视频百科文库凹版印刷百科名片凹版印刷是图像从表面上雕刻凹下的制版技术。

一般说来，采用铜或锌板作为雕刻的表面，凹下的部分可利用腐蚀、雕刻、铜版画或mezzotint金属版制版法，Collographs可能按照凹印版印刷。

要印刷凹印版，表面覆上油墨，然后用塔勒坦布或报纸从表面擦去油墨，只留下凹下的部分。

将湿的纸张覆在印版上部，印版和纸张通过印刷机加压，将油墨从印版凹下的部分传送到纸张上。

目录定义发展要素1. 原稿2. 油墨3. 印版4. 承印物5. 印刷机械特点1. 防伪2. 范围广3. 印刷质量高4. 大批量印刷工艺1. 印前准备2. 上版3. 调整规矩4. 正式印刷种类1. 雕刻凹版2. 腐蚀凹版应用优劣控制问题趋势定义凹版印刷简称凹印，是四大印刷方式其中的一种印刷方式。

凹版印刷是一种直接的印刷方法，它将凹版凹坑中所含的油墨直接压印到承印凹版印刷原理图物上，所印画面的浓淡层次是由凹坑的大小及深浅决定的，如果凹坑较深，则含的油墨较多，压印后承印物上留下的墨层就较厚；相反如果凹坑较浅，则含的油墨量就较少，压印后承印物上留下的墨层就较薄。

凹版印刷的印版是由一个个与原稿图文相对应的凹坑与印版的表面所组成的。

印刷时，油墨被充填到凹坑内，印版表面的油墨用刮墨刀刮掉，印版与承印物支一定的压力接触，将凹坑内的油墨转移到承印物上，完成印刷。

凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。

从应用情况来看，在国外，凹印主要用于杂志、产品目录等精细出版物，包装印刷和钞票、邮票等有价证券的印刷，而且也应用于装饰材料等特殊领域；在国内，凹印则主要用于软包装印刷，随着国内凹印技术的发展，也已经在纸张包装、木纹装饰、皮革材料、药品包装上得到广泛应用。

当然，凹版印刷也存在局限性，其主要缺点有：印前制版技术复杂、周期长，制版成本高；由于采用挥发型溶剂，车间内有害气体含量较高，对工人健康损害较大；凹版印刷从业人员要求的待遇相对较高。

凹版印刷原理
凹版印刷是一种常用的印刷方法，其原理主要是通过在凹版的印刷图文部位凹陷形成印版，再通过印刷机的压力将油墨印到纸张上。

凹版印刷的原理是利用凹版的油墨槽内储存油墨，在印刷的过程中，刮刀将多余的油墨从印版表面刮除，只留下凹版内凸出的图文部分，然后通过印刷机的压力，使油墨填满凹陷的部分，再轻轻地将凹版和纸张接触在一起，使油墨转印到纸张上面。

与其他印刷方法相比，凹版印刷具有以下特点：首先，印刷图文部分凹陷，印刷时仅油墨槽内的油墨参与印刷，凹版与纸张的接触面积小，因此能够较好地保持图文的清晰度和细节，使得印刷品质量较高；其次，凹版印刷的油墨层厚度较大，因此印刷品具有相对较好的触感和光泽度；此外，凹版印刷还适用于大面积的背景色和纹理效果印刷。

凹版印刷广泛应用于包装、标签、名片、证件等印刷制品的生产中，通过调节凹版的深浅、油墨的颜色和质料等参数，可以实现各种图案效果的印刷。

同时，凹版印刷的设备和加工工艺也在不断改进和创新，以适应市场的需求和印刷品质的提高。

凹版印刷之凹印机的工作原理与操作凹版印刷之凹印机的工作原理与操作 ,凹印机主要由开卷机、导向组、印刷组、分切组和控制组几部分组成。

开卷机主要是完成卷筒纸在一定速度和张力条件下的展开，并保持相应的稳定状态，同时完成卷筒纸的自动或手动拼接。

导向组的主要功能是保证印刷过程中纸幅不横向偏移，同时保证纸张的张力稳定。

印刷组是凹印机的主要组成部分，完成印刷的主要过程，包括油墨供应、印刷、烘干等。

分切组将印刷好的整张印刷半成品，分切成成型的小张产品。

控制组主要是设定凹印机的运行参数和工作状态，其中包括速度、张力、温度，以及压力辊、刮墨刀和油墨泵等的工作状态。

开卷机的原理与操作开卷机主要由离合器、张力辊和张力控制器组成。

三者组成一个闭环自动控制系统，用于自动调整卷筒纸展开的速度和张力。

1、工作原理开卷机是没有动力的从动设备，主要根据印刷机组输纸量的需要(纸张拉动卷筒纸转动速度)来调整纸张的供应量。

对卷筒纸转动速度的控制过程是通过离合器和纸卷轴来实现的。

以前大多采用电磁离合器，目前大多彩采用气动离合器。

在印刷过程中，印刷速度不是一个恒定值，有时逐步递增，有时逐步递减，因此需要用张力辊来控制纸张的供应量和张力。

张力辊围绕固定点做上下摆动，气缸的推力与纸张的拉力平衡，以保证张力辊处于平衡状态。

张力辊所处的位置，表明纸张的张力和纸张供应量的大小，把该位置的信息输入张力和纸张供应速度。

在印刷过程中，张力辊上下浮动的距离越小，越有利于纸张张力的稳定。

张力控制器是开卷机张力控制系统中的关键部件。

它主要完成对检测信号的处理、分析，并发出执行命令。

目前国内主要采用MCS—202E控制器，该控制器能标明与离合器纸卷轴使用刹车片的工作状态，随时设定或纠正张力辊所处的蹭位置。

2、开卷机的操作根据边疆印刷的要求，凹印机一般使用订购卷筒纸。

由于机器型号不同，开卷机纸芯轴的外径相差比较多，一般为3、6或12英寸。

所以订购卷筒纸时，首先要考虑纸卷芯轴外径尺寸，一般要求卷筒纸芯内径比纸芯轴大2~5毫米;其次，还应注意开卷机所能使用的卷筒纸最大外径，在安装时，应检查纸芯有无变形，如果变形过大，应先进行修复。

凹版印刷机套色原理1、凹版印刷机套色原理凹版印刷机套色的原理主要是借助柔性印版的结构特性，利用毛细气泡和液体的表面张力作用形成一定的凹版形态，然后在凹版上做分色，利用凹版的凹凸特性，逐步将柔性印版上套印到纸张上，实现一个个颜色层逐步套印到一张张印刷作品上，最终形成多色印刷图案，实现凹版印刷机套色效果。

2、凹版印刷机套色工艺凹版印刷机套色工艺首先把柔性印版置放在凹版印刷机上，然后放置纸张，在柔性印版上分别做出两种色调的毛细气泡，分别是背印版的毛细气泡和正印版的毛细气泡；接着在柔性印版上分别做出两种色调的液体，两种色调的液体分别用来合成正印版和背印版；最后在柔性印版上把两种色调的液体和毛细气泡合成在一起，这样就形成了凹版印刷机套色工艺。

3、凹版印刷机套色的优点凹版印刷机套色的主要优点有以下几点：（1）凹版印刷机套色制作工艺简单，操作方便，不需要复杂的技术；（2）凹版印刷机的套色效率高，比其他印刷机传统的套色方式更高效快捷；（3）凹版印刷机套色的质量更加稳定，可以实现更高的色彩表现力；（4）凹版印刷机套色可以实现横纵向多层印刷，可以较好地满足印刷设计师对展现效果的要求；（5）凹版印刷机套色制作出来的印刷尺寸质量精确，有利于制作平稳优质的印刷作品。

4、凹版印刷机套色的缺点凹版印刷机套色的主要缺点有以下几点：（1）凹版印刷机对纸张质量要求较高，使用的纸张品质不合格，容易导致印刷颜色脱落；（2）凹版印刷机的活动机构设计较多，容易出现故障现象，需要重新调整活动机构；（3）凹版印刷机的加工费用较高，在制作多层套色的同时，会大大增加生产成本；（4）凹版印刷机套色的生产周期较长，比传统印刷机要慢很多，不能及时满足客户大批量印刷的需求；（5）凹版印刷机的印刷范围有限，不能满足客户复杂尺寸规格的作品要求。

凹版印刷机有哪些技术，大家都了解吗我今天来给大家介绍一席凹版印刷机的三大关键技术，我们一起来了解一下。

一、电子轴传动
电子轴传动凹版印刷机，也常称为传动或无轴传动凹版印刷机打样，是指在每一个单元上都使用一个马达（在满足套准精度的条件下）来同步传动印版滚筒的凹版印刷机。

它是在20世纪90年代中后期在欧洲出现的，随后几年，其开发和应用在全球范围内得到了迅速发展。

业内人士普遍认为：新一代电子轴传动凹版印刷机将取代传统的机械传动凹版印刷机。

二、凹印小车
凹印小车有时也称为印刷小车，是指可以安装和运送凹印供墨装置和印版滚筒的移动小车。

通常，凹印小车由如下装置组合而成：贮墨箱、墨泵、输墨和回收管路、墨槽、印版滚筒等，有时还包括刮墨刀组件。

在实际使用中，小车上可携带印版滚筒，也可将印版滚筒放在印刷单元墙板上。

因此，凹印小车可将整个供墨系统、印版滚筒或刮墨刀组件安装在一个小推车上。

凹印小车已成为国际上中、高速凹版印刷机的标准化结构。

欧洲制造商全部采用凹印小车结构，但亚洲制造商还只是少量采用，差距较大。

三、套筒式压印滚筒
套筒式压印滚筒是一种采用薄壁套管和芯轴组合的压印滚筒。

它由两个基本部分组成：一个特殊的锥型芯轴和一个轻型的玻璃纤维套筒，套筒表面可覆盖一层橡胶。

—1 —。

凹印机原理
凹印机是一种常见的印刷设备，它通过凹版印刷技术来实现图文的印刷。

凹印
机的原理主要包括版材制作、油墨传递和印刷过程三个方面。

首先，版材制作是凹印机实现印刷的基础。

凹版是凹印机使用的主要版材，它
的制作过程包括版材的蚀刻和表面处理。

蚀刻是指在版材表面制作图文的过程，通常采用化学蚀刻或机械蚀刻的方式，将图文凹陷在版材表面，形成印刷图文的凹坑。

而表面处理则是为了增强版材的耐磨性和增加油墨的附着力，通常采用电镀或喷砂的方式对版材表面进行处理，以提高印刷质量和版材的使用寿命。

其次，油墨传递是凹印机实现印刷的关键环节。

凹印机通过凹版上的凹坑来传
递油墨，而非凹坑部分则被刮板清除油墨，这样就形成了图文的印刷图案。

油墨传递的过程中，凹印机需要通过适当的压力和速度来控制油墨的传递量和均匀度，以确保印刷效果的质量。

最后，印刷过程是凹印机实现图文印刷的最后一步。

在印刷过程中，版材被安
装在印刷机的印刷部位，油墨被传递到版材表面，然后通过印刷机的压印部位将油墨转移到印刷介质上，最终形成印刷品。

印刷过程需要准确控制印刷机的压力、速度和温度等参数，以确保印刷品的质量和一致性。

综上所述，凹印机通过版材制作、油墨传递和印刷过程三个环节来实现图文的
印刷。

凹印机原理的理解对于印刷品的质量和生产效率具有重要意义，只有深入理解凹印机的原理，才能更好地掌握凹印技术，提高印刷品的质量和生产效率。

论凹版印刷机的工作原理与核心技术于佳奇大连工业大学轻工与化学工程学院摘要：介绍了凹版印刷机的生产流程和工作原理，并对凹版印刷机的牵引、干燥、对版、刮墨等技术进行了分析。

关键词：凹版印刷机；工作原理；核心技术22?六色凹版印刷机外观图图印刷机的生产工艺流程印刷时首先按图1所示的走线方向,将卷筒基材穿好,然后慢速启动电机,放卷卷筒基材在动力牵引机构的连续牵引下,利用气液纠偏机构控制基材的横向偏移,然后基材就进入第一色印刷组进行印刷,印刷后利用电热烘箱产生的热风对其印刷表面进行干燥,使印刷油墨中的溶剂充分挥发后再依次进入其它印刷色组进行印刷和干燥,最后利用收卷装置对印刷成品进行收卷即完成了卷筒基材的多色印刷加工工序。

可以通过调节前后2个动力牵引机构对基材的牵引速差和控制收卷装置的离合器张力及放卷装置的制动器阻力,使卷筒纸在牵引过程中形成一定的张力;通过调节调偏辊使卷筒基材运行平整、不起皱;通过调节套印机构,改变2个印刷组之间基材的长度来纵向对版;通过调节版辊的轴向移动量来横向对版,实现对卷筒基材的多色套印,从而达到所需的印刷质量和效果。

全部调整合格后,就可以提高机器的运转速度,实现对卷筒基材的高速印刷。

2.凹版印刷机的核心技术(1)牵引放卷基材在运输和搬运过程中容易产生变形,因而其同轴度变差,还会产生偏心;由于纸芯本身的尺寸外形质量以及与收卷胀轴的安装精度等原因,收卷基材通常与收卷胀轴之间也会产生一定的同轴度误差。

如果设计时没有在印刷前后设置2套牵引机构,那么在印刷的时候,由于收放卷基材的偏心容易导致牵引基材的张力不稳定,使套印波动性大,变形严重的放卷基材更难以印出套印精度较高的成品。

所以设计凹版印刷机时,在印刷前后要设置2套牵引机构,以避免由于收放卷基材偏心对牵引张力的影响,从而提高其纵向套印精度。

而目前一些套印精度差的凹版印刷机,往往在设计时没有考虑到这一问题,忽略了2套牵引机构的设计。

(2)干燥印刷油墨主要由树脂、颜料和溶剂等成分组成。

凹版印刷机原理使用凹版进行印刷的机器。

印版的图文部分凹下，而空白部分与印版滚筒的外圆在同一平面上。

简介凹版印刷机印刷时，印版滚筒全版面着墨，以刮墨刀将版面上空白部分的油墨刮清，留下图文部分的油墨，然后过纸，由压印滚筒在纸的背面压印,使凹下部分的油墨直接转移到纸面上,最后经收纸部分将印刷品堆集或复卷好。

[印刷方式凹版印刷机是采用圆压圆直接印刷方式印刷，印版直接制在印版滚筒上，采用浸墨或喷墨方式给墨，没有匀墨机构。

由于墨层厚，使用挥发性强的快干油墨，须有烘干装置。

分类1、机型按使用纸张的不同分为单张纸和卷筒纸凹印机2、按机组运行一次印刷的色数分为单色、四色、五色、六色等，又有单面印刷和双面印刷之分。

主要结构凹印机的主要结构均由给纸、给墨、印刷、烘干、收纸5个部分组成。

1、给纸部分，单张纸凹印机是纸堆式单张连续给纸，卷筒纸凹印机是用卷筒纸连续给纸。

2、印刷部分中印版滚筒与压印滚筒的排列有垂直、水平、倾斜3种，印版滚筒排列在下方。

一般每个机组都有1个印版滚筒和1个压印滚筒。

为了增大印刷压力，有的装有2个压印滚筒。

3、给墨装置有将印版滚筒部分浸在墨槽内的直接给墨和由浸在墨槽内的出墨辊将油墨传给印版滚筒的间接给墨，高速机上有的还采用喷墨方式。

4、烘干部分是利用电或蒸汽加热的热风，有的用红外线或远红外线灯使印刷品干燥。

5、收纸部分，单张纸是堆积成纸堆，卷筒纸是将纸带裁切折页堆集好或复卷成纸卷。

卷筒纸多色凹印机印刷部分的结构有机组型和卫星型2种。

前者是按所需色数设置机组，每个机组中各有1个印版滚筒和1～2个压印滚筒，收纸部分是采用复卷方式。

卫星型四色凹印机,印刷部分有1个大压印滚筒和4组印版滚筒。

还有将凹版印刷与平版印刷或凸版印刷、模切等组合，以适应印刷品的不同要求。

历史发展1947年中国上海建业义华机器制造股份有限公司制成凹版印刷机。

1962年上海人民机器厂制成单张纸单色凹印机，1975年北京人民机器厂制成卷筒纸四色凹印机。
