贴片电容材质分类

高容量贴片电容一、概述高容量贴片电容是一种电子元件，用于存储电荷和平稳电路的电压。

它们通常被用于各种应用中，如手机、平板电脑、笔记本电脑、数字相机和其他消费类产品。

这些贴片电容具有小型化、高性能和低成本等优点，因此得到了广泛的应用。

二、分类根据其介质材料不同，高容量贴片电容可以分为铝电解质贴片电容和陶瓷贴片电容两种。

1. 铝电解质贴片电容铝电解质贴片电容是一种基于氧化铝介质的固态电解液性能的元件。

它们通常被用于低频应用中，如直流耦合、滤波器和终端模拟等。

2. 陶瓷贴片电容陶瓷贴片电容是一种基于陶瓷介质的元件。

它们通常被用于高频应用中，如射频耦合、滤波器和功率放大器等。

三、特点高容量贴片电容具有以下特点：1. 小型化：由于采用了SMT技术，使得高容量贴片电容的尺寸变得非常小，可以轻松地嵌入到各种电子设备中。

2. 高性能：高容量贴片电容具有较低的ESR值和较高的Q值，可以提供更好的性能和更低的损耗。

3. 低成本：由于采用了自动化生产技术，使得高容量贴片电容的成本相对较低。

4. 大容量：高容量贴片电容通常具有大于1μF的电容值，可以满足各种应用中对大电容值的需求。

四、应用高容量贴片电容广泛应用于各种消费类产品和工业领域中。

其中一些应用包括：1. 手机、平板电脑和笔记本电脑等消费类产品中的直流耦合、滤波器和终端模拟等。

2. 数字相机、摄像机和其他消费类产品中的直流耦合、滤波器和终端模拟等。

3. 无线通信设备中的射频耦合、滤波器和功率放大器等。

4. 工业控制系统中的各种应用，如传感器接口、数据采集和处理等。

五、结论总之，高容量贴片电容是一种非常重要的电子元件，它们具有小型化、高性能和低成本等优点，因此得到了广泛的应用。

随着技术的不断发展和市场需求的增加，高容量贴片电容将继续在各个领域中发挥重要作用。

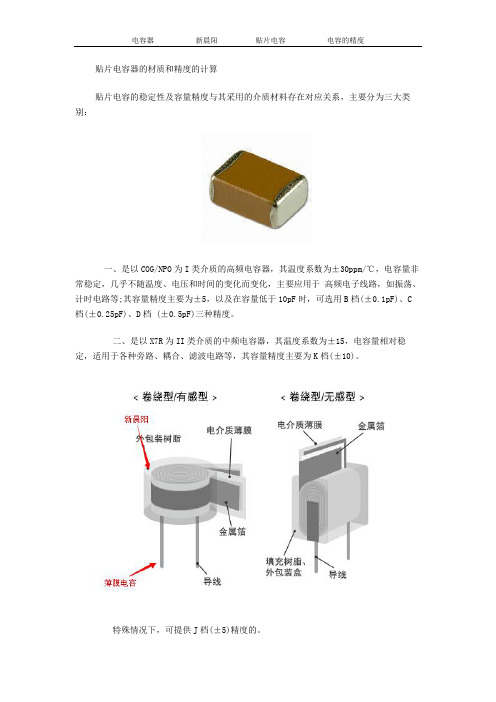

贴片电容器的材质和精度的计算
贴片电容的稳定性及容量精度与其采用的介质材料存在对应关系，主要分为三大类别：
一、是以COG/NPO为I类介质的高频电容器，其温度系数为±30ppm/℃，电容量非常稳定，几乎不随温度、电压和时间的变化而变化，主要应用于高频电子线路，如振荡、计时电路等;其容量精度主要为±5，以及在容量低于10pF时，可选用B档(±0.1pF)、C档(±0.25pF)、D档 (±0.5pF)三种精度。

二、是以X7R为II类介质的中频电容器，其温度系数为±15，电容量相对稳定，适用于各种旁路、耦合、滤波电路等，其容量精度主要为K档(±10)。

特殊情况下，可提供J档(±5)精度的。

不同品种的电容器，最高使用频率不同。

小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ。

三、是以Y5V为II类介质的低频电容器，其温度系数为：+30～-80，电容量受温度、电压、时间变化较大，一般只适用于各种滤波电路中。

其容量精度主要为Z档(+80～-20)，也可选择±20精度的。

贴片电阻在电路上出现问题，有可能是贴片电容本身质量不良，亦有可能是设计时选取规格欠佳或是在表面贴装机械力热冲击等对贴片电容造成一定的损伤等因素造成。

正确选择一颗贴片电容时，除了要提供其规格尺寸及容量大小外，还必须特别注意到电路对这颗片式电容的温度系数、额定电压等参数的要求。

贴片电容标准命名方法及定义：贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。

贴片陶瓷电容材质NPO、C0G、X7R、X5R、Y5V、Z5U区别？常见的陶瓷贴片电容材质有分很多种，用户在选用时应该怎么按照具体工艺选择适合自己用的材质呢，从容量，稳定性，温度等多方面分析不同材质的区别。

贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。

英文缩写：MLCC。

常用的有NPO、X7R、Z5U和Y5V四种材质。

NPO填充介质是由铷、钐和一些其它稀有氧化物。

X7R电容器被称为温度稳定型的陶瓷电容器。

Z5U电容器称为”通用”陶瓷单片电容器。

Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达 22%到-82%。

NPO与X7R、X5R、Y5V、Z5U神马的有啥区别？主要是介质材料不同。

不同介质种类由于它的主要极化类型不一样，其对电场变化的响应速度和极化率亦不一样。

在相同的体积下的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

介质材料划按容量的温度稳定性可以分为两类，即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器， NPO属于Ⅰ类陶瓷，而其他的X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷。

X5R、X7R、Y5V、Z5U之间的区别是什么？区别主要还在于温度范围和容值随温度的变化特性上。

以X7R为例。

X 代表电容最低可工作在 -55℃7 代表电容最高可工作在 +125℃R 代表容值随温度的变化为±15%同样的，Y5V正常工作温度范围在-30℃～+85℃, 对应的电容容量变化为+22～-82%；而Z5U 正常工作温度范围在+10℃～+85℃，对应的电容容量变化为+22～-56%。

鑫沐电子代理销售国巨贴片电容、三星贴片电容，原装正品，特价供应！。

如何识别贴片电容是哪种材质
如何识别各种材质贴片电容?，贴片电容外观识别方法显而易见，比较难识别的是同一类型电容，如贴片叠层电容，各厂家生产的贴片电容颜色、尺寸、形状都有一点区别。

由于贴片叠层电容体积太小无法再表面丝印，所以识别贴片叠层电容容值和厂家是无法从一个单品上看出。

下面容乐电子详解贴片电容材质识别方法。

常见贴片电容主要有：瓷片电容，贴片钽电容，贴片电解电容，贴片叠层电容。

1.瓷片电容，材质是瓷片，表面有丝印，无极性，无厂家标识，圆形，颜色有蓝色、淡黄色、酒红色、黄色、橘橙色。

2.贴片钽电容材质是钽，表面有丝印，有极性，主要有黑色、黄色等。

钽电容表面一般有一条丝印线(白色、黄色等)标记电容的正极，并且丝印有电容值和工作电压。

3.贴片电解电容，一般为圆柱形，表面有丝印，有极性，外观上可见铝制外壳，钽电容表面一般有一条丝印线(黑色)标记电容的负极，并且丝印有电容值和工作电压。

4.贴片叠层电容，一般为长方形或正方形，一般为长方形，表面没有丝印，没有极性，主要有褐色、灰色、淡紫色等。

如何识别各种材质贴片电容?，以上四种贴片电容识别相对较简单，单从外观即可识别出属于什么电容，我们只需记住他们的外形即可，根据上面提供的产品图我相信大家应该可以轻易识别各材质的电容。

今天的内容就到这里，希望能够帮助到大家。

贴片电容的材质按美国电工协会（EIA）标准，贴片电容介质材料，按温度稳定性分成三类：一、超稳定级（Ⅰ类）的介质材料为COG或NPO；二、稳定级（Ⅱ类）的介质材料为X7R；三、能用级（Ⅲ）的介质材料Y5V。

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

而C0G和NPO只是标准不同而已，C0G是EIA标准，美国电工协会，NP0是JIS标准，日本工业协会，在电路里面，是一样用的。

X5R与X7R电容器被称为温度稳定型的陶瓷电容器。

X7R是当温度在-55℃到+125℃时其容量变化仅为15%的，而X5R只是当温度在-55℃到+85℃时其容量变化才为15%。

X5R 与X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化。

X5R与X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。

Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。

小体积，大容量，其容量随温度变化比较明显，但成本较低。

广泛应用于对容量，损耗要求不高的场合。

NPO(COG)、X7R、X5R、Y5V均是电容的材质，几种材料的温度系数是依次递减的，而容值是依次递增的。

不同材质的频率特性也是不同的，NPO是最高频的，依次递减。

NPO(COG)、X7R、X5R和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

贴⽚电容分类和封装、型号、耐压介绍贴⽚电容可分为风多种，瓷介电容(CT)。

涤纶电容(CL)。

独⽯电容(CC)。

电解电容(CD)。

云母电容(CY);⼜分⾼压⾼压贴⽚电容，低压贴⽚电容;下⾯容乐电⼦来介绍⼀下贴⽚电容分类和封装、型号、耐压。

⾼压贴⽚电容分类：①温度补偿型NPO介质：NP0(COG)电⽓性能最稳定，基本上不随温度、电压、时间的改变，属超稳定型、低损耗电容材料类型，在众多特殊领域内都有⽆法取代的地位。

NPO常⽤的封装尺⼨有0805、1210、2225等。

②⾼介电常数型X7R介质：X7R是⼀种强电介质，所以能制造出容量⽐NPO介质更⼤的电容器，这种电容器性能⾮常稳定，且随温度及电压时间的改变，其特有的性能变化并不显著，属稳定电容材料类型，通常被使⽤在隔直、耦合、傍路、滤波电路及可靠性要求较⾼的中⾼频电路中。

③半导体型X5R介质：X5R具有较⾼的介电常数，常⽤于⽣产⽐容较⼤、标称容量较⾼的⼤容量电容器产品。

但其容量稳定性较X7R，容量、损耗对温度、电压等测试条件较敏感。

主要特点是封装体积⼩,绝缘性能⾼，耐⾼压，质量稳定。

贴⽚电容的封装、型号、耐压贴⽚电容全称叫⽚式陶瓷电容器，也称为贴⽚电容。

贴⽚电容的材质有四种：X7R，NPO，Z5U，Y5V。

常⽤的是：X7R,NPO两种，它们的⼯作温度都在-55°—+125°之间。

误差都是J:5% K:10% M:20%。

X7R电容器封装：DC=50V DC=100V0805 330pF.-0.056µF 330pF.-0.012µF1206 1000pF.-0.15µF 1000pF.-0.047µF1210 1000pF.-0.22µF 1000pF.-0.1µF2225 0.01µF.-1µF 0.01µF.-0.56µFNPO电容器封装：封装：DC=50V DC=100V0805 0.5.-1000pF 0.5.-820pF1206 0.5.-1200pF 0.5.-1800pF1210 560.-5600pF 560.-2700pF2225 1000pF.-0.033µF 1000pF.-0.018µF贴⽚电容型号有0201，0402,0603,0805,1206,1210,1808,1812,2225,3035,2512 。

材质不同的三星贴片电容比较
三星贴片电容采用的材质主要分为有：NPO(COG)材质、X5R/X7R材质和Y5V材质等
三种材质组成材料不一，物理性质因此发生了改变，所制成电容器的性能也就只能适合不同的应用环境。

这里就针对几点对其进行比较。

1.物理性质分类：
NPO(COG)材质的贴片电容属于I类高频电容器
X5R/X7R材质的贴片电容属于II类低频电容器
Y5V材质的贴片电容属于II类低频电容器
2.电容量的稳定性：
NPO(COG)材质的贴片电容：几乎不随环境温度、电压和时间的变化而变化，电容量非常稳定。

X5R/X7R材质的贴片电容：对环境温度、电压和时间的变化相对敏感，其电容量相对稳定。

Y5V材质的贴片电容：其电容量受环境、温度、电压和时间的影响变化大，电容量不稳定。

3.性能特点：
NPO(COG)材质：具有高的电容量稳定性。

在-55℃～＋125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃，
X5R/X7R材质：具有较高的电容量且较稳定。

在-55℃～＋125℃工作范围内，其温度系数为±15％，
Y5V材质：具有较宽的容量范围。

在-55℃～＋85℃工作范围内，其温度系数为＋80-20％4.应用：
三种材质均为叠层独石结构，具有高可靠性、优良的焊接性及布耐焊性。

广泛应用于回流焊和波峰焊。

5.代表品：
NPO(COG)材质：三星贴片电容 3216 1206 20PF NPO 50V COG
X5R/X7R材质：三星贴片电容C0402X5R0J224KT
Y5V材质：三星贴片电容 0805 1-100pf。

●电容器及介质种类：※高频类：此类介质材料的电容器为Ⅰ类电容器，包括通用型高频COG、COH电容器和温度补偿型高频HG、LG、PH、RH、SH、TH、UJ、SL电容器。

其中COG、COH电容器电性能最稳定，几乎不随温度、电压和时间的变化而变化，适用于低损耗，稳定性要求高的高频电路，HG、LG、PH、RH、SH、TH、UJ、SL电容器容量随温度变化而相应变化，适用于低损耗、温度补偿型电路中。

※X7R、X5R：此类介质材料的电容器为Ⅱ类电容器，具有较高的介电常数，容量比Ⅰ类电容器高，具有较稳定的温度特性，适用于容量范围广，稳定性要求不高的电路中，如隔直、耦合、旁路、鉴频等电路中。

※Y5V：此类介质材料的电容器为Ⅱ类电容器，是所有电容器中介电常数最大的电容器，但其容量稳定性较差，对温度、电压等条件较敏感，适用于要求大容量，温度变化不大的电路中。

※Z5U：此类介质材料的电容器为Ⅱ类电容器，其温度特性介于X7R和Y5V之间，容量稳定性较差，对温度、电压等条件较敏感，适用于要求大容量，使用温度范围接近于室温的旁路，耦合等，低直流偏压的电路中。

SUMMARY●Types of Dielectric Material and Capacitor※HIGH FREQUENCY TYPE: The capacitor of this kind dielectric material is considered as ClassⅠcapacitor,including high frequency COG、COH capacitor and temperature compensating capacitor such as HG, LG, PH, RH,SH, TH, UJ, SL. The electrical properties of COG、COH capacitor are the most stable one and changeinvariablly with temperature, voltage and time. They are suited for applications where low-losses and high-stability are required, HG，LG，PH，RH，SH，TH，UJ，SL capacitor’s capacitance changes with temperature.They are suited for applications where low-losses and temperature compensating circuits.※X7R、X5R：X7R、X5R material is a kind of material has high dielectric constant. The capacitor made of this kind material is considered as Class Ⅱcapacitor whose capacitance is higher than that of class Ⅰ. These capacitors are classified as having a semi-stable temperature characteristic and used over a wide temperature range, such in these kinds of circuits, DC-blocking, decoupling, bypassing, frequency discriminating etc.※Y5V：The capacitor made of this kind of material is the highest dielectric constant of all ceramic capacitors. They are used over a moderate temperature range in application where high capacitance is required because of its unstable temperature coefficient, but where moderate losses and capacitance changes can be tolerated. Its capacitance and dissipation factors are sensible to measuring conditions, such as temperature and voltage, etc.※Z5U：The capacitor made of this kind of material is considered as ClassⅡcapacitor, whose temperature characteristic is between that of X7R and Y5V. The capacitance of this kind of capacitor is unstable and sensible to temperature and voltage. Ideally suited for bypassing and decoupling application circuits operating with low DC bias in the environment approaches to room temperature.。

贴片电容的材质规格贴片电容的材质规格贴片电容(MLCC)Multilayer Ceramic Capacitor常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见封装有0201、0402、0603、0805、1206、1210、1812、2010。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

上表可看出各个不同材料的温度特性一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。

贴片电容基础知识分享,学到就是赚到贴片电容是一种常见的电子元件，被广泛应用于电路设计和制造中。

它具有小巧、高可靠性和优良的高频特性等优点，在现代电子设备中扮演着重要的角色。

本文将从贴片电容的基础知识入手，为读者分享一些有关贴片电容的相关信息。

一、贴片电容的基本概念贴片电容是一种电子元件，用于存储和释放电荷。

它由两个导体之间的绝缘材料组成，通常以可塑性材料或陶瓷材料为基底，涂覆有金属电极。

贴片电容通常带有两个端子，用于连接到电路中。

其外观呈长方形或正方形，尺寸较小，形状扁平。

二、贴片电容的分类根据其电介质材料的不同，贴片电容可以分为陶瓷电容、铝电解电容和有机电解电容等几种类型。

陶瓷电容是最常见的一种类型，具有体积小、价格低廉和稳定性好的特点。

铝电解电容具有高容量和较低的ESR（等效串联电阻），适用于需要大容量的应用。

有机电解电容是一种新型电容，具有高频响应和低ESR的优势。

三、贴片电容的参数在选购贴片电容时，需要关注以下几个重要参数：1. 容量（Capacitance）：贴片电容的容量决定了其存储和释放电荷的能力，通常以法拉（F）为单位。

容量越大，电容器存储的电荷越多。

2. 工作电压（Rated Voltage）：贴片电容的工作电压表示其能够承受的最大电压。

选择时应确保工作电压大于或等于实际应用中的电压。

3. 公差（Tolerance）：公差是指贴片电容的实际容量与标称容量之间的允许差异。

公差通常以百分比表示，例如±10%。

4. 电介质材料（Dielectric Material）：不同类型的贴片电容采用不同的电介质材料，如陶瓷、铝电解和有机电解。

5. 封装尺寸（Package Size）：贴片电容的封装尺寸对于设计和安装至关重要。

常见的封装尺寸有0402、0603、0805等。

四、贴片电容的应用领域贴片电容广泛应用于各种电子设备中，包括通信设备、计算机、消费电子产品等。

它在电路中的作用包括滤波、耦合、维持稳定的工作电压等。

贴片电容的材料
贴片电容通常由以下材料制成：
1. 电介质材料：常见的包括聚乙烯（PE）、聚丙烯（PP）、聚四氟乙烯（PTFE）、陶瓷等。

这些材料具有优良的电绝缘性能，可提供电容器所需的电介质性能。

2. 电极材料：常见的包括铝（Al）和铂（Pt）等金属。

电极材料的选择往往取决于电容器的工作环境和应用要求。

3. 封装材料：常见的包括有机树脂（如环氧树脂）和硅胶等。

封装材料主要用于保护电容器元件，并提供良好的机械保护和环境封装。

以上所提及的材料是贴片电容常见的组成部分，不同型号和规格的贴片电容可能使用不同的材料组合。
