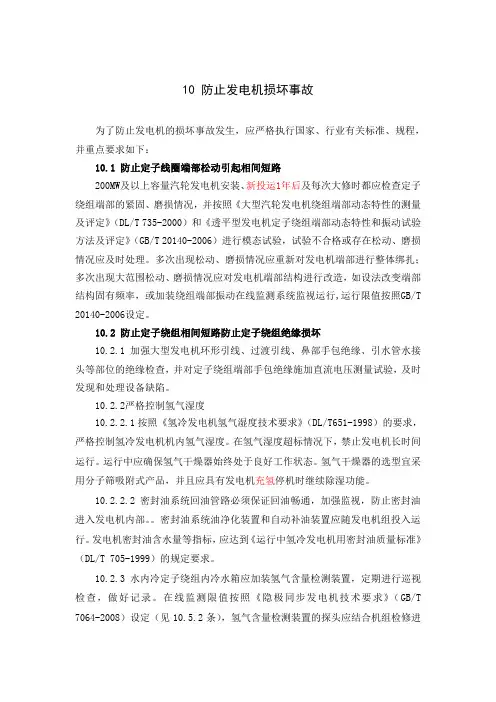

10 防止发电机损坏事故为了防止发电机的损坏事故发生，应严格执行国家、行业有关标准、规程，并重点要求如下：10.1 防止定子线圈端部松动引起相间短路200MW及以上容量汽轮发电机安装、新投运1年后及每次大修时都应检查定子绕组端部的紧固、磨损情况，并按照《大型汽轮发电机绕组端部动态特性的测量及评定》（DL/T 735-2000）和《透平型发电机定子绕组端部动态特性和振动试验方法及评定》（GB/T 20140-2006）进行模态试验，试验不合格或存在松动、磨损情况应及时处理。

多次出现松动、磨损情况应重新对发电机端部进行整体绑扎；多次出现大范围松动、磨损情况应对发电机端部结构进行改造，如设法改变端部结构固有频率，或加装绕组端部振动在线监测系统监视运行,运行限值按照GB/T 20140-2006设定。

10.2 防止定子绕组相间短路防止定子绕组绝缘损坏10.2.1 加强大型发电机环形引线、过渡引线、鼻部手包绝缘、引水管水接头等部位的绝缘检查，并对定子绕组端部手包绝缘施加直流电压测量试验，及时发现和处理设备缺陷。

10.2.2严格控制氢气湿度10.2.2.1按照《氢冷发电机氢气湿度技术要求》（DL/T651-1998）的要求，严格控制氢冷发电机机内氢气湿度。

在氢气湿度超标情况下，禁止发电机长时间运行。

运行中应确保氢气干燥器始终处于良好工作状态。

氢气干燥器的选型宜采用分子筛吸附式产品，并且应具有发电机充氢停机时继续除湿功能。

10.2.2.2 密封油系统回油管路必须保证回油畅通，加强监视，防止密封油进入发电机内部。

密封油系统油净化装置和自动补油装置应随发电机组投入运行。

发电机密封油含水量等指标，应达到《运行中氢冷发电机用密封油质量标准》（DL/T 705-1999）的规定要求。

10.2.3水内冷定子绕组内冷水箱应加装氢气含量检测装置，定期进行巡视检查，做好记录。

在线监测限值按照《隐极同步发电机技术要求》（GB/T 7064-2008）设定（见10.5.2条），氢气含量检测装置的探头应结合机组检修进行定期校验。

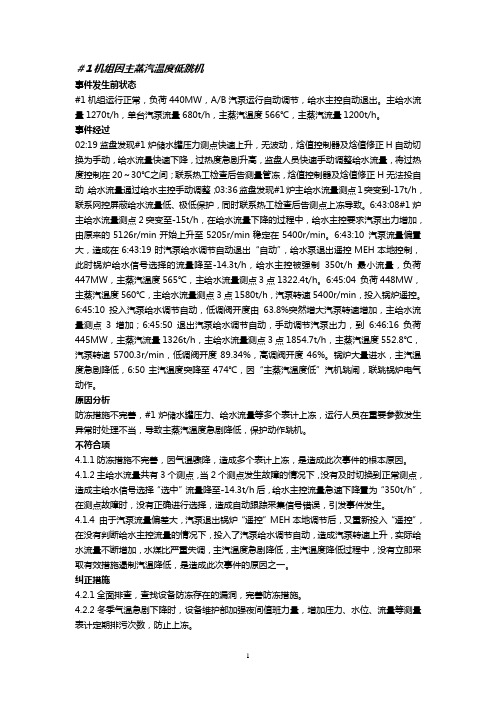

＃1机组因主蒸汽温度低跳机事件发生前状态#1机组运行正常，负荷440MW，A/B汽泵运行自动调节，给水主控自动退出。

主给水流量1270t/h，单台汽泵流量680t/h，主蒸汽温度566℃，主蒸汽流量1200t/h。

事件经过02:19监盘发现#1炉储水罐压力测点快速上升，无波动，焓值控制器及焓值修正H自动切换为手动，给水流量快速下降，过热度急剧升高，监盘人员快速手动调整给水流量，将过热度控制在20～30℃之间；联系热工检查后告测量管冻，焓值控制器及焓值修正H无法投自动，给水流量通过给水主控手动调整；03:36监盘发现#1炉主给水流量测点1突变到-17t/h，联系网控屏蔽给水流量低、极低保护，同时联系热工检查后告测点上冻导致。

6:43:08#1炉主给水流量测点2突变至-15t/h，在给水流量下降的过程中，给水主控要求汽泵出力增加，由原来的5126r/min开始上升至5205r/min稳定在5400r/min。

6:43:10 汽泵流量偏置大，造成在6:43:19时汽泵给水调节自动退出“自动”，给水泵退出遥控MEH本地控制，此时锅炉给水信号选择的流量降至-14.3t/h，给水主控被强制350t/h最小流量，负荷447MW，主蒸汽温度565℃，主给水流量测点3点1322.4t/h。

6:45:04 负荷448MW，主蒸汽温度560℃，主给水流量测点3点1580t/h，汽泵转速5400r/min，投入锅炉遥控。

6:45:10 投入汽泵给水调节自动，低调阀开度由63.8%突然增大汽泵转速增加，主给水流量测点3增加；6:45:50退出汽泵给水调节自动，手动调节汽泵出力，到6:46:16负荷445MW，主蒸汽流量1326t/h，主给水流量测点3点1854.7t/h，主蒸汽温度552.8℃，汽泵转速5700.3r/min，低调阀开度89.34%，高调阀开度46%。

锅炉大量进水，主汽温度急剧降低，6:50主汽温度突降至474℃，因“主蒸汽温度低”汽机跳闸，联跳锅炉电气动作。

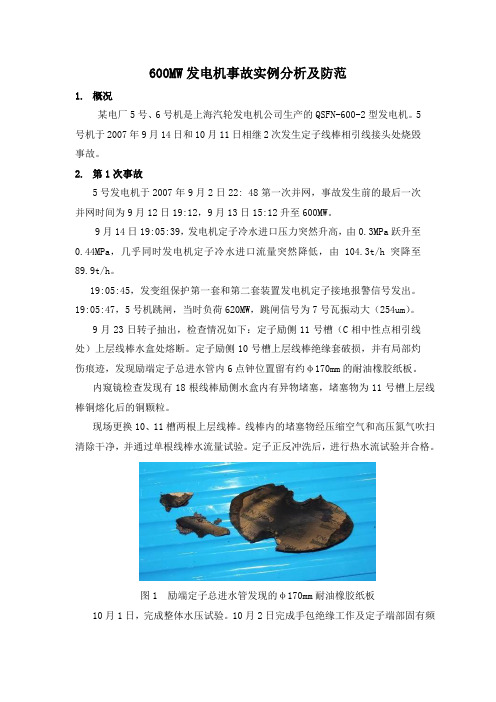

600MW发电机事故实例分析及防范1.概况某电厂5号、6号机是上海汽轮发电机公司生产的QSFN-600-2型发电机。

5号机于2007年9月14日和10月11日相继2次发生定子线棒相引线接头处烧毁事故。

2.第1次事故5号发电机于2007年9月2日22: 48第一次并网，事故发生前的最后一次并网时间为9月12日19:12，9月13日15:12升至600MW。

9月14日19:05:39，发电机定子冷水进口压力突然升高，由0.3MPa跃升至0.44MPa，几乎同时发电机定子冷水进口流量突然降低，由104.3t/h突降至89.9t/h。

19:05:45，发变组保护第一套和第二套装置发电机定子接地报警信号发出。

19:05:47，5号机跳闸，当时负荷620MW，跳闸信号为7号瓦振动大（254um）。

9月23日转子抽出，检查情况如下：定子励侧11号槽（C相中性点相引线处）上层线棒水盒处熔断。

定子励侧10号槽上层线棒绝缘套破损，并有局部灼伤痕迹，发现励端定子总进水管内6点钟位置留有约φ170mm的耐油橡胶纸板。

内窥镜检查发现有18根线棒励侧水盒内有异物堵塞，堵塞物为11号槽上层线棒铜熔化后的铜颗粒。

现场更换10、11槽两根上层线棒。

线棒内的堵塞物经压缩空气和高压氮气吹扫清除干净，并通过单根线棒水流量试验。

定子正反冲洗后，进行热水流试验并合格。

图1 励端定子总进水管发现的φ170mm耐油橡胶纸板10月1日，完成整体水压试验。

10月2日完成手包绝缘工作及定子端部固有频率测试和模态分析、手包绝缘电位外移检查、直流耐压、交流耐压等，10月2日晚发电机开始回装。

3.第2次事故9.14事故抢修完成后，5号发电机于10月7日20:08并网。

事故发生前从10月9日3:41最后一次并网，15:04升至600MW，运行至18:37满负荷跳闸。

10月11日18:37:50励磁系统总报警，18:37:51转子接地报警，18:37:51定子接地保护动作跳闸。

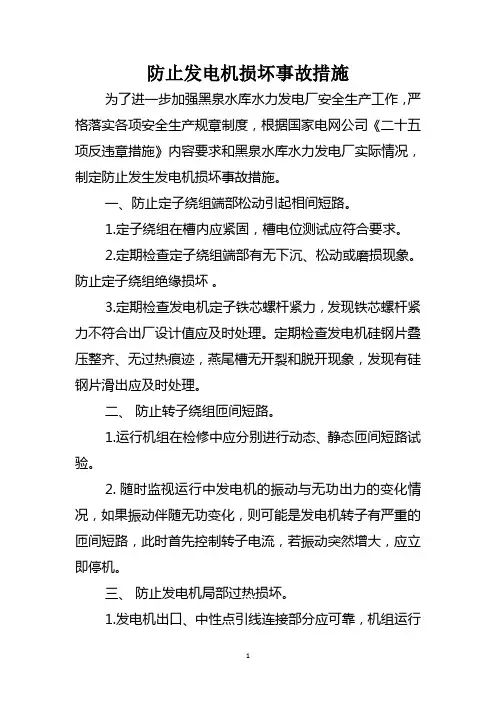

防止发电机损坏事故措施为了进一步加强黑泉水库水力发电厂安全生产工作，严格落实各项安全生产规章制度，根据国家电网公司《二十五项反违章措施》内容要求和黑泉水库水力发电厂实际情况，制定防止发生发电机损坏事故措施。

一、防止定子绕组端部松动引起相间短路。

1.定子绕组在槽内应紧固，槽电位测试应符合要求。

2.定期检查定子绕组端部有无下沉、松动或磨损现象。

防止定子绕组绝缘损坏。

3.定期检查发电机定子铁芯螺杆紧力，发现铁芯螺杆紧力不符合出厂设计值应及时处理。

定期检查发电机硅钢片叠压整齐、无过热痕迹，燕尾槽无开裂和脱开现象，发现有硅钢片滑出应及时处理。

二、防止转子绕组匝间短路。

1.运行机组在检修中应分别进行动态、静态匝间短路试验。

2.随时监视运行中发电机的振动与无功出力的变化情况，如果振动伴随无功变化，则可能是发电机转子有严重的匝间短路，此时首先控制转子电流，若振动突然增大，应立即停机。

三、防止发电机局部过热损坏。

1.发电机出口、中性点引线连接部分应可靠，机组运行中应定期对励磁变至静止励磁装臵的分相电缆、静止励磁装臵至转子滑环电缆、转子滑环进行红外测温检查。

2.发电机温度过热报警时，应分析其原因，必要时停机进行消缺处理。

3.新机投产和旧机检修中，都应注意检查定子铁芯压紧以及齿压指有无压偏情况，特别是两端齿部，如发现有松驰现象，应进行处理后，方能投入运行。

交接时对铁芯绝缘有怀疑时，应进行铁损试验。

4.检修过程中，应注意防止焊渣或金属屑等微小异物掉入定子铁芯端部槽内。

四、防止发电机机械损伤。

1.在发电机定、转子上进行检修作业时，带入物品应清点记录，工作完毕撤出时清点物品正确，确保无遗留物品。

重点要防止螺钉、螺母、工具等金属杂物遗留在定子内部，特别应对端部线圈的夹缝、上下渐伸线之间位臵作详细检查。

2.主、辅设备保护装臵应定期检验，并正常投入。

机组重要运行监视表计和装臵失效或动作不正确时，严禁机组启动。

机组运行中失去监控时，必须停机。

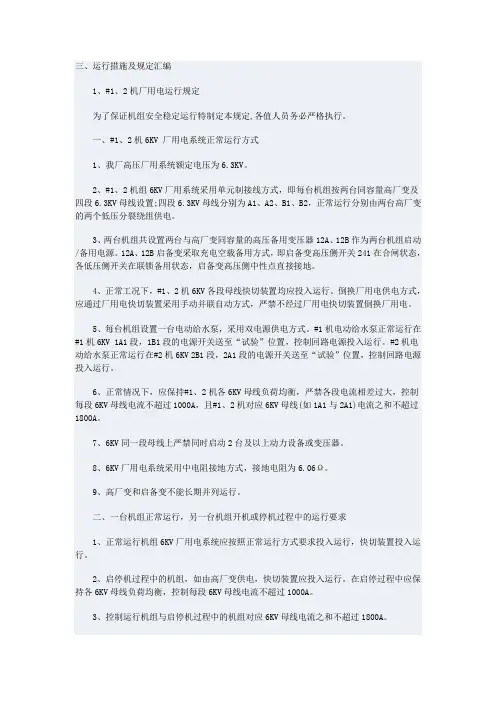

三、运行措施及规定汇编1、#1、2机厂用电运行规定为了保证机组安全稳定运行特制定本规定,各值人员务必严格执行。

一、#1、2机6KV 厂用电系统正常运行方式1、我厂高压厂用系统额定电压为6.3KV。

2、#1、2机组6KV厂用系统采用单元制接线方式，即每台机组按两台同容量高厂变及四段6.3KV母线设置;四段6.3KV母线分别为A1、A2、B1、B2，正常运行分别由两台高厂变的两个低压分裂绕组供电。

3、两台机组共设置两台与高厂变同容量的高压备用变压器12A、12B作为两台机组启动/备用电源。

12A、12B启备变采取充电空载备用方式，即启备变高压侧开关241在合闸状态，各低压侧开关在联锁备用状态，启备变高压侧中性点直接接地。

4、正常工况下，#1、2机6KV各段母线快切装置均应投入运行。

倒换厂用电供电方式，应通过厂用电快切装置采用手动并联自动方式，严禁不经过厂用电快切装置倒换厂用电。

5、每台机组设置一台电动给水泵，采用双电源供电方式。

#1机电动给水泵正常运行在#1机6KV 1A1段，1B1段的电源开关送至“试验”位置，控制回路电源投入运行。

#2机电动给水泵正常运行在#2机6KV 2B1段，2A1段的电源开关送至“试验”位置，控制回路电源投入运行。

6、正常情况下，应保持#1、2机各6KV母线负荷均衡，严禁各段电流相差过大，控制每段6KV母线电流不超过1000A，且#1、2机对应6KV母线(如1A1与2A1)电流之和不超过1800A。

7、6KV同一段母线上严禁同时启动2台及以上动力设备或变压器。

8、6KV厂用电系统采用中电阻接地方式，接地电阻为6.06Ω。

9、高厂变和启备变不能长期并列运行。

二、一台机组正常运行，另一台机组开机或停机过程中的运行要求1、正常运行机组6KV厂用电系统应按照正常运行方式要求投入运行，快切装置投入运行。

2、启停机过程中的机组，如由高厂变供电，快切装置应投入运行。

在启停过程中应保持各6KV母线负荷均衡，控制每段6KV母线电流不超过1000A。

防止发电机损坏事故安全技术措施姓名：XXX部门：XXX日期：XXX防止发电机损坏事故安全技术措施为防止发生发电机的损坏事故，根据国家电力公司《防止电力生产重大事故的二十五项重点要求》、[原水利电力部(86)电生火字193号]《发电机反事故技术措施》和原能源部《防止电力生产重大事故的二十项重点要求》等各项规定，结合我公司实际情况，特制定本安全技术措施。

1 防止发电机定子绕组损坏1.1 对定子线棒采用环氧粉云母绝缘的发电机，在A级检修中应仔细检查定子槽楔是否打紧，检查定子铁芯边缘矽钢片有无断裂，检查定子端部绑环及端部紧固件（如紧固压板、支架的螺栓和螺母、引线夹板螺栓、汇流管所用卡板和螺栓等）的紧固情况，检查其是否与线圈绑牢垫紧，机械紧固件是否拧紧锁住，有无松动磨损现象。

1.2 在A级检修中仔细检查定子绕组端部线圈的磨损、紧固情况。

发现问题应采取针对性的改进措施，或进行端部结构改造。

防止定子绕组端部松动引起相间短路。

1.3 对定子线圈端部手包绝缘部分，应按新绝缘结构进行改进。

绝缘盒内填料要填满，线棒主绝缘伸入绝缘盒内的长度要足够(一般30～40mm)，绝缘盒应进行100％耐电压试验检查。

每次A级检修时都应对定子手包绝缘部份进行“电位外移试验”，发现外移电压超过标准，无论是否进行过改进都应重新改造。

1.4 运行中值班人员应加强对机组的监视，一旦闻到焦味，应立即查明原因，及时处理。

1.4 检修中，应仔细检查绝缘盒及引出线接头附近有无过热变色、第 2 页共 11 页焦枯、流胶，等现象，并应认真测量定子线圈各相直流电阻，相间和历年直流电阻差均不超过1％，超出时必须仔细分析，查明原因，及时处理。

1.5 在A级检修过程中，应严防在定子膛内和端部各部件缝隙间留异物。

装入转子和扣顶盖前均应仔细检查，彻底清除可能遗留在机内的各种金属碎块、断头、绝缘杂物及一切渣粒、粉末和污垢。

1.6 为防止定子线圈电腐蚀，A级检修中对线圈导线施加相电压，测量线圈防晕层对地电位，电位超过5～10v时就应进行处理。

电气一次设备反事故技术措施中国大唐集团安全生产讲座目录一、防止发电机事故1、防止发电机定子绕组端部松动和磨损故障2、防止定、转子水路堵塞过热、漏水3、加强对定子线棒各层间及引水管出水间的温差监视二、防止变压器事故1、防止变压器分接开关事故2、防止变压器出口短路造成的变压器损坏3、防止变压器套管损坏事故三、防止GIS故障、断路器事故1、防止断路器操作机构故障造成的事故2、SF6开关（包括GIS）设备内部缺陷造成的故障四、防止全站停电事故1、防止交流窜入直流引发的事故2、防止电缆着火引发的事故五、防止接地装臵事故六、防止避雷器事故七、防止电容式电压互感器故障1、介损增大、内部元件损坏；2、电容式电压互感器精度超差问题八、防止外绝缘污闪事故1、防止空冷岛下设备的污闪事故和快速积污所造成的升压站污闪事故2、防止机组并网断路器端口闪络事故九、防止发电机出口PT故障及谐振过电压事故1、发电机出口PT故障2、母线PT谐振过电压事故一、防止发电机事故1、防止发电机定子绕组端部松动和磨损故障反措：200MW及以上发电机安装或大修时应检查定子绕组端部的紧固、磨损情况，并进行模态试验，试验不合格（振型为椭圆、固有频率在95Hz-112Hz之间）或存在松动、磨损情况应及时处理。

多次出现大范围松动、磨损情况应对发电机端部结构进行改造。

发电机在运行时，绕组上要承受100Hz（两倍工频）的交变电磁力，由此产生100Hz的绕组振动。

该振动力与电流的平方成正比，故容量越大的发电机中交变电磁力越大。

由于定子绕组端部类似悬臂梁结构，难于像槽中线棒那样牢固固定，因此，较易于受到电磁力的破坏。

通常，设计合理、工艺可靠的端部紧固结构可以保证发电机在正常振动范围内长期安全运行，但是，设计和制造质量不良的发电机，有可能在运行一段时间后发生端部紧固结构的松动，进而使线棒绝缘磨损，若不及时处理，最终将发展成灾难性的相间短路事故。

定子绕组端部松动引起的线棒绝缘磨损造成的相间短路事故，具有突发性和难于简单修复的特点，损失往往极为严重，所以应引起有关方面的特别重视。

防止发电机设备损坏事故集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-防止发电机设备损坏事故1防止定子绕组短路1.1检修时应检查定子绕组端部线圈及结构件紧固情况，对存在松动和磨损的部位应详细记录并查明原因，及时处理。

当发现端部有流胶现象时，必须仔细查找原因，必要时用内窥镜检查下层线圈背部等处绝缘外观情况。

1.2加强对发电机环形引线、过渡引线、鼻部手包绝缘等处绝缘的检查。

按照《电力设备预防性试验规程》（DL/T596-2005），对定子绕组端部手包绝缘施加直流电压测量，不合格的应及时处理。

1.3运行中检查发现发电机风洞内各冷却水管、上、下导轴承冷却器等有凝结水或渗漏情况，应及时汇报处理。

1.4每月安全检查应仔细测量机组定子绝缘电阻，不合格时应仔细分析；原因未查清，不得随意将机组恢复备用。

1.5每月安全检查应仔细检查上机架各部螺栓有无松动现象，必要时应用扳手进行紧固处理。

1.6机组甩负荷导致过电压保护动作后，应测量定子绝缘电阻合格，经递升加压操作正常后方能恢复运行。

1.7机组定子单相接地保护动作发出信号后，应尽快联系停机进行检查，查清原因，及时处理。

2防止发电机转子故障2.1运行中，每日白班由值班人员擦拭发电机滑环，每月利用例行安全检查机会用白布条等清除滑环及引线的积灰、碳粉。

值班员应按时进行巡视，及时发现和处理集电环运行温度高、碳刷打火等故障隐患，防止形成环火造成事故。

2.2每月例行安全检查时，生产运行部应特别检查转子磁极连接铜片是否断裂、接头是否过热，线圈端部有无电晕及发热等情况。

定期检查测量绝缘电阻，在停机备用时间较长、机组启动运行前亦进行测量，绝缘电阻合后才能投入运行。

若绝缘电阻有异常变化，应认真分析、查明原因。

2.3运行中，应防止因上导、推力轴承油面过高，造成向发电机线圈甩油，致使线圈绝缘和半导体漆由于受到油的侵蚀溶解而降低绝缘强度。

2.4当发电机的转子绕组发生一点接地时,应立即查明故障点与性质。

防止发电机损坏的反事故技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月防止发电机损坏的反事故技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

为认真贯彻执行国家电力《防止电力生产重大事故的二十五项重点要求》,确保电力安全生产,避免发生发电机损坏恶性事故的发生,特制定以下安全、检查措施:1、防止发电机定子绕组端部松动引起相间短路。

主要检查定子绕组端部线圈的磨损、坚固情况，检查周期如下：1．1、第一次开机前进行检查，机电安装安装单位及电厂相关人员做好记录。

1．2、第一次开机后、过速试验后、保护动作后匀应做详细检查，并做好记录。

1．3、正常发电后按定期巡回检查制度实行。

2、防止发电机定子绕组相间短路。

1．1、详细对发电站过渡引线、鼻部手包绝缘，冷却水管路接头等处绝缘检查，按照《电力设备预防性试验规程》（DL/T596-1996），对定子绕组端部手包绝缘施加直流电压测量，不合格的应及时消缺。

1．2、严密监视发机电机组定、转子绕圈温度，使其在运行规程要求的范围内运行。

1．3、防止定、转子水路堵塞、漏水。

1．3．1、首要采取清水池循环供水方式，水池应定期换水、清扫。

1．3．2、清水池内的补充用水或更换水必须经滤水器过滤。

编订：__________________审核：__________________单位：__________________防止发电机损坏事故Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4825-66 防止发电机损坏事故使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1 日常管理为了防止发电机的损坏事故发生，应严格执行《发电反事故技术措施》、《发电反事故技术措施补充规定》、《600MW机组运行规程》（合订本）和《电气检修规程》等各项规定，并重点要求如下：1.1 加强对发电机的绝缘监督工作1.2 加强对汽轮发电机的运行、维护管理工作。

尤其是氢系统、冷却水系统和密封油系统的运行调整，监视发电机铁芯和绕组温度。

1.3 发电机励磁系统可靠运行1.4 发电机保护装置应正常投运，按规定定期试验和检修2 运行方面2.1 防止发电机的定子和转子绝缘损坏事故1) 发电机的额定氢压为0.4MPa，在额定氢压下运行时的漏氢量不得大于11m3/day。

2) 发电机正常运行期间的氢气纯度必须＞98%，含氧量＜1.2%。

若氢气纯度＜98%时，必须补排氢使氢气纯度＞98%；当氢气纯度下降至95%时，应立即减负荷并进行补排氢；若氢气纯度继续下降至90%时，应立即停机排氢进行检查。

当氢侧密封油泵停用时，应注意氢气纯度在90%以上。

3) 严格控制发电机壳内的氢气湿度，把氢气的含水量降至最小。
