轴与轴承的组合设计实验

实验者： [姓名]同组者： [姓名]班级： [班级]日期： [日期]一、实验目的1. 熟悉轴系结构设计的基本原理和方法。

2. 掌握轴、轴承、齿轮等轴上零件的结构形状、功能及装配关系。

3. 理解轴系组装过程中的注意事项，提高实际操作能力。

4. 通过实验，验证轴系结构设计的合理性和可靠性。

二、实验原理轴系是机械设备中重要的传动部件，其主要由轴、轴承、齿轮等零件组成。

轴系组装实验旨在通过实际操作，使学生掌握轴系结构设计的基本原理和装配方法，提高学生的实际操作能力。

三、实验内容1. 轴的结构设计：轴是轴系中的主要零件，其结构设计主要包括轴的直径、长度、键槽、轴肩等。

轴的结构设计应满足以下要求：- 轴的直径应满足强度、刚度和耐磨性要求。

- 轴的长度应满足轴上零件的装配和拆卸要求。

- 轴肩的设计应保证轴上零件的定位和固定。

2. 轴承组合设计：轴承是轴系中的支撑零件，其组合设计主要包括轴承的类型、尺寸、安装方式、润滑和密封等。

轴承组合设计应满足以下要求：- 轴承类型的选择应满足轴系的工作条件。

- 轴承尺寸的选择应满足轴系的工作载荷和转速。

- 轴承的安装方式应保证轴承的可靠性和拆卸方便。

- 轴承的润滑和密封应保证轴承的长期稳定工作。

3. 轴系组装：轴系组装是将轴、轴承、齿轮等轴上零件按照设计要求进行装配的过程。

轴系组装应满足以下要求：- 轴系组装应符合设计图纸的要求。

- 轴系组装应保证轴上零件的定位和固定。

- 轴系组装应保证轴系的可靠性和稳定性。

四、实验步骤1. 轴的结构设计：根据轴系的工作条件，设计轴的直径、长度、键槽、轴肩等结构参数。

2. 轴承组合设计：根据轴系的工作条件，选择轴承的类型、尺寸、安装方式、润滑和密封等。

3. 轴系组装：- 将轴插入轴承座，调整轴承的位置，使其符合设计要求。

- 将齿轮等轴上零件安装在轴上，调整其位置和固定方式。

- 检查轴系组装的间隙和紧固情况，确保轴系组装的可靠性和稳定性。

4. 实验数据记录：记录轴的直径、长度、键槽、轴肩等结构参数，轴承的类型、尺寸、安装方式、润滑和密封等，以及轴系组装的间隙和紧固情况。

轴系结构设计实验报告轴系结构设计实验报告引言轴系结构是机械工程中的一个重要概念，它涉及到机械装置中的轴、轴承和传动装置等元件。

轴系结构的设计对于机械装置的稳定性和性能有着重要的影响。

本实验旨在通过设计和测试不同轴系结构的性能，探索轴系结构的设计原则和优化方法。

实验目的本实验的目的是研究不同轴系结构的设计对于机械装置性能的影响，具体包括以下几个方面：1. 了解不同轴系结构的基本原理和特点；2. 掌握轴系结构的设计方法和步骤；3. 测试和分析不同轴系结构的性能差异；4. 探索轴系结构的优化方法。

实验装置和方法本实验使用了一台模拟机械装置，包括轴、轴承和传动装置等元件。

实验过程如下：1. 选择不同类型的轴承，包括滚动轴承和滑动轴承，并安装在不同的轴上；2. 设计和制造不同类型的轴系结构，包括单支撑轴系、双支撑轴系和悬臂轴系等；3. 测试不同轴系结构的转动摩擦力、刚度和振动等性能指标；4. 分析和比较不同轴系结构的性能差异；5. 根据实验结果，进行轴系结构的优化设计。

实验结果和讨论通过实验测试和数据分析，我们得到了以下结果和讨论：1. 不同类型的轴承对轴系结构的性能有着显著的影响。

滚动轴承具有较小的摩擦力和较高的刚度，适用于高速和高负荷的工况；而滑动轴承具有较大的摩擦力和较低的刚度，适用于低速和低负荷的工况。

2. 不同类型的轴系结构对机械装置的性能也有着显著的影响。

单支撑轴系具有较大的刚度和较小的振动，适用于要求较高精度和稳定性的工况；双支撑轴系具有较小的刚度和较大的振动，适用于要求较高速度和动态响应的工况；悬臂轴系则适用于较小负荷和较简单的工况。

3. 轴系结构的优化设计需要综合考虑不同性能指标之间的矛盾和平衡。

例如，在追求较大刚度的同时，需要注意振动的控制和减小摩擦力的影响。

结论通过本实验，我们深入了解了轴系结构的设计原理和方法，并通过实验测试和数据分析，探索了不同轴系结构的性能差异和优化设计。

我们发现不同类型的轴承和轴系结构对机械装置的性能有着重要的影响，需要根据具体工况和要求进行选择和设计。

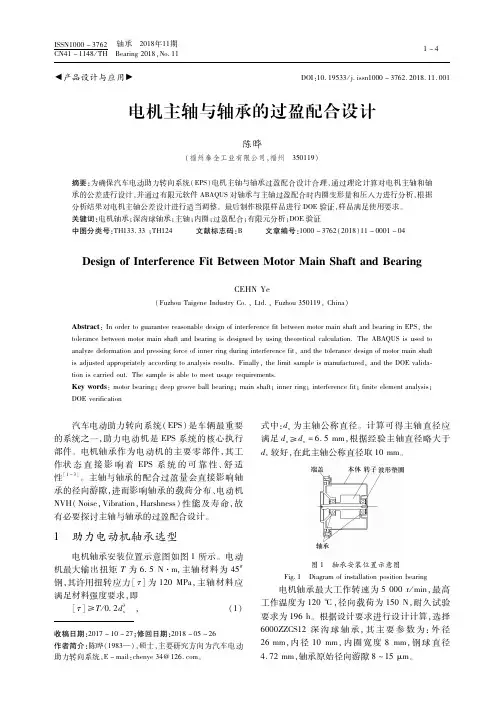

电机转轴与轴承的配合一、引言电机转轴与轴承的配合是电机运转过程中非常重要的一环，直接关系到电机的使用寿命和性能表现。

因此，在电机设计和制造过程中，必须严格控制电机转轴与轴承的配合质量。

二、电机转轴与轴承的配合原理1. 轴承基本原理轴承是一种支持旋转机件的重要部件，主要作用是减少摩擦和支撑力。

其基本原理为利用滚柱或滚珠在内外环之间滚动来减少摩擦，同时通过润滑油膜来支撑力。

2. 配合原理在电机中，通常采用干式或湿式配合方式。

干式配合是指在两个零件之间不加润滑剂进行配合；湿式配合则是在两个零件之间添加润滑剂后进行配合。

3. 配合质量标准为了保证电机运行稳定性和寿命，必须严格控制电机转轴与轴承的配合质量。

一般来说，其标准包括：径向游隙、径向载荷、径向刚度、径向承载能力等。

三、电机转轴与轴承的配合方法1. 配合方式电机转轴与轴承的配合方式有很多种，常见的包括：紧配、松配、中配等。

其中，紧配是指在装配时需要施加一定的力才能将转轴和轴承安装到一起；松配则是指在装配时只需用手就可以将转轴和轴承安装到一起；中配则介于两者之间。

2. 配合精度为了保证电机运行稳定性和寿命，必须控制电机转轴与轴承的配合精度。

通常来说，其精度包括：公差、圆度、直线度等。

3. 配合质量检测为了保证电机转轴与轴承的质量，必须进行严格检测。

常见的检测方法包括：光学测量、三坐标测量、超声波检测等。

四、影响电机转轴与轴承配合质量的因素1. 材料选择材料选择对电机转轴与轴承的质量有着重要影响。

通常来说，应该选择高强度、高硬度和耐磨损的材料。

2. 制造工艺制造工艺对电机转轴与轴承的质量也有着重要影响。

通常来说，应该采用先进的制造工艺和设备，严格控制每个工序的质量。

3. 润滑方式润滑方式也是影响电机转轴与轴承配合质量的因素之一。

通常来说，应该选择适当的润滑方式，并定期更换润滑油。

五、总结电机转轴与轴承的配合是电机运行过程中非常重要的一环，直接关系到电机使用寿命和性能表现。

组合轴系结构设计实验（设计性实验）一、实验目的：1.了解轴和轴承部件结构。

2.掌握不同转速、载荷、的传动零件轴系结构的设计方法。

3.加深理解轴上零件的安装固定润滑密封的各种方法。

二、实验设备：组合式轴系结构设计实验箱本实验箱内共有传动零件、连接零件、密封件、润滑零件、轴承等8类40 种100多件零件。

具体见下表：三、实验步骤：1.根据实验指导书上提供的原始条件（如齿轮类型、载荷、转速、结构要求等）、自行选择合适的传动零件。

2.根据轴系结构设计的思路进行模拟设计及装配。

①确定传动零件的轴上固定方法、支撑方式、润滑方式。

②根据设计思路选择合适的零件组装成轴系结构。

50③将组装好的轴系结构交指导老师检查。

3.在装配好的基础上绘制出轴系部件装配图。

(至少完成五种组合轴系结构图)四、实验内容、原始条件：* 该实验为考核性实验，要求学生在规定的时间内自行完成实验内容要求，方法步骤自定。

五、实验结果分析讨论1.轴作成阶梯形状的目的主要是和。

2.轴外伸端轴承内圈的轴向定位方法有、外圈轴向定位方法有，他与轴采用配合。

3.轴承型号7204属于类型，轴承周向定位方法是，它采用作润滑剂，其密封方式是，轴承轴向间隙用调整。

4.齿轮与其配合的轴采用配合，周向用固定。

5.齿轮的轴向定位方法是，而周向的定位方法是，他的轮毂宽度B与配合的轴的长度L要满足条件，齿轮内孔倒角C1与配合轴肩处的圆角R1要满足的条件。

6.轴系部件在箱体上采用定位，用和固定，其位置调整用。

51。

H a r b i n I n s t i t u t e o f T e c h n o l o g y设计说明书设计课题：滚动轴承，轴系的组合结构设计课程名称：机械学基础姓名：潘瑞学号：6090410429班级： 0936104院系：英才学院自动化设计要求：一钢制圆轴，装有两胶带轮A和B，两轮有相同的直径D=360mm，重量为P=1kN，A轮上胶带的张力是水平方向的，B轮胶带的张力是垂直方向的，它们的大小如下图所示。

设圆轴的许用应力[σ]=80MPa，轴的转速n=960r/min，带轮宽b=60mm，寿命为50000小时。

1>. 按强度条件求轴所需的最小直径2>. 选择轴承型号<按受力条件及寿命要求）3>.按双支点单向固定的方法，设计轴承与轴的组合装配结构，画出装配图<3号图纸）4>. 从装配图中拆出轴，并画出轴的零件图<3号图纸）2kN设计步骤：一、根据强度条件计算轴所需的最小直径1、先计算C、D支点处的受力从而可得D点所受轴向力从而可得D点所受轴向力2、计算弯矩，求得最小直径水平方向上：时时竖直方向上：时时时Fdx 水平方向：竖直方向:120 Nm97.5 Nm由弯矩图判断可得：C点为危险点，故可得：解得所以，最小直径为37.7mm。

二、轴材料的确定根据已知条件的[σ]=80MPa，为对称循环应力状态下的许用弯曲力，确定材料为合金钢。

以上最小直径是按弯曲扭转组合强度计算而得来的，即在[σ]=80MPa的合金钢情况下，，强度足以达到要求。

三、受力条件及寿命要求选择轴承型号由前面的受力分析可知：所要设计的轴仅受径向作用力，故优先考虑选择深沟球轴承。

分析：若选择深沟球轴承，,,,，，，，所以：根据题意经查GB/T 276-1994，选择6412型深沟球轴承，，。

带入验证：所以，，符合要求，故选择6412。

以下为深沟球轴承6412的相关参数如下表所示：/mm|d: 60四、设计轴承与轴的组合装配结构1、确定轴上零件的位置及轴上零件的固定方式首先确定将B胶带轮放在箱体内部中央，深沟球轴承对称的分布在B胶带轮两边，轴的左侧外延伸端安装A胶带轮。

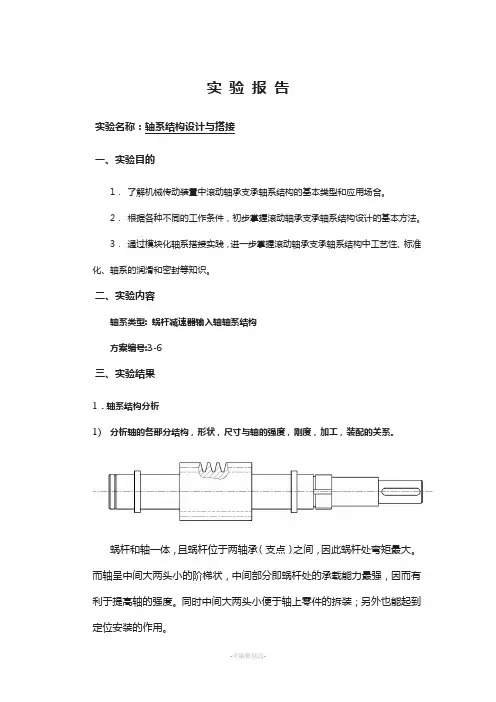

实验报告实验名称：轴系结构设计与搭接一、实验目的1．了解机械传动装置中滚动轴承支承轴系结构的基本类型和应用场合。

2．根据各种不同的工作条件，初步掌握滚动轴承支承轴系结构设计的基本方法。

3．通过模块化轴系搭接实践，进一步掌握滚动轴承支承轴系结构中工艺性、标准化、轴系的润滑和密封等知识。

二、实验内容轴系类型:蜗杆减速器输入轴轴系结构方案编号:3-6三、实验结果1．轴系结构分析1)分析轴的各部分结构，形状，尺寸与轴的强度，刚度，加工，装配的关系。

蜗杆和轴一体，且蜗杆位于两轴承（支点）之间，因此蜗杆处弯矩最大。

而轴呈中间大两头小的阶梯状，中间部分即蜗杆处的承载能力最强，因而有利于提高轴的强度。

同时中间大两头小便于轴上零件的拆装；另外也能起到定位安装的作用。

2)分析轴上的零件的定位及固定方式。

●固定端轴承：轴承座凸肩和轴环定位；套筒、端盖固定外圈，圆螺母（止动垫圈）固定内圈；●游动端轴承：轴环定位，弹性挡圈固定内圈，外圈由孔用弹性挡圈定位，由套筒和端盖固定。

●联轴器：轴肩轴向定位，键切向定位。

3)分析轴承类型，布置和轴承的固定，调整方式。

●轴承类型：固定端轴承为深沟球轴承6026，游动端轴承为圆柱滚子轴承，内径均为30mm，外径均为62mm，宽度均为16mm；●布置：一端固定，一端游动。

游动端和固定端分别位于蜗杆两端，联轴器置于固定端外；●固定：见上文；●调整方式：调整固定端调整垫片。

4)分析轴系的装配与拆卸过程。

●装配过程：a)安装游动端孔用弹性挡圈，再装入圆柱滚子轴承外圈至其与弹性挡圈接触；b)套入游动端轴承内圈，至其与轴环接触，安装孔用弹性挡圈；c)从游动端将轴装进轴承座。

从固定端套入轴承至内圈和轴环接触，拧紧圆螺母，并用止动垫圈卡紧；d)调整轴的位置，使轴承外圈与轴承座凸肩接触；e)从固定端装入套筒；f)固定端套上调整垫片和带孔端盖，拧上螺钉；g)转动蜗杆，根据松紧程度调整调整垫片的厚度，调整完成后拧紧螺钉；h)游动端依次安装上套筒、调整垫片、端盖，并拧紧螺钉；i)安装平键和半联轴器。

综合性实验指导书实验名称：轴系结构实验实验简介：轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。

轴的主要功用是支持旋转零件和传递扭矩。

轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。

另一方面，要根据制造、装拆使用等要求定出轴的合理外形和全都结构尺寸，即进行轴的结构设计。

轴承是轴的支承，分为滚动轴承和滑动轴承两大类。

滚动轴承已标准化，设计时只需根据工作条件选择合适的类型和尺寸，并进行轴承装置的设计。

通过本实验学生将进一步定性地对轴系设计结构理论进行深入了解。

适用课程：机械设计实验目的：了解并正确处理轴、轴承和轴上零件间的相关关系，如轴与铀承及轴上零件的定位、固定、装拆及调整方式等，以建立对抽系结构的感性认识并加深对轴系结构设计理论的理解。

面向专业：机械类实验项目性质：综合性（课内必做）计划学时： 2学时实验要求：A预习《机械设计》等课程的相关知识点内容；B预习《机械设计实验指导书》中实验目的、原理、设备、操作步骤或说明，并写出预习报告；实验前没有预习报告者不能够进行实验；C 进行实验时衣着整齐，遵守实验室管理规定、学生实验守则、仪器设备操作规定等相关规定，服从实验技术人员或实验教师的指导与管理。

知识点：A《机械设计》课程传动轴内容；B 《机械设计》课程键、螺纹连接内容；C《机械设计》课程滚动轴承内容；D 《机械设计》课程齿轮传动内容； E 《机械设计》课程蜗轮蜗杆传动内容；F《机械设计》课程润滑、密封内容；G《机械制图》课程相关知识内容。

实验分组：1人/组《机械设计》课程实验实验四轴系结构实验一、概述轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。

轴的主要功用是支持旋转零件和传递扭矩。

它与轴承孔配合的轴段称为轴颈，安装传动件轮毂的轴段称为轴头，联接轴颈和轴头的轴段称为轴身。

轴颈和轴头表面都是配合表面，须有相应的加工精度和表面粗糙度。

轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。

组合轴系结构设计实验报告组合轴系结构设计实验报告1. 引言轴系结构是现代机械构件的重要部件之一，其设计及优化对于机械系统的性能具有重要影响。

本实验旨在通过设计一个组合轴系结构，并使用相关的材料和工艺对其进行制造，以验证设计的可行性和性能。

2. 材料与工艺在本实验中，我们选用了常用的金属材料，如钢、铝等，来设计制造组合轴系结构。

在材料选择时，需要考虑其强度、刚度和耐磨性等因素。

同时，还需要根据轴系结构的具体应用场景选择适当的工艺，如铸造、锻造、机械加工等。

3. 设计理论轴系结构的设计需要根据具体的工作条件和要求进行，其中重要的参数包括轴系的长度、直径、轴承位置和轴向负载等。

在设计过程中，需要考虑轴系的强度、刚度、动态平衡和振动等方面的要求，以确保轴系在工作过程中的可靠性和稳定性。

4. 结构设计根据设计理论和要求，我们设计了一个由多个轴段组成的组合轴系结构。

在整个结构中，每个轴段都承受一部分轴向负载，并通过轴承来支撑和滚动。

在轴段之间，使用套筒或键连接将它们固定在一起，以实现轴的整体工作。

此外，还需要设计适当的轴承密封装置和润滑系统，以确保轴承的正常工作和使用寿命。

5. 制造与装配在轴系结构的制造过程中，需要先按照设计要求加工轴段和连接件，然后通过焊接、铆接或螺栓连接等方式将它们装配在一起。

在整个制造过程中，需要确保制造的精度和质量，以保证组合轴系结构的可靠性和性能。

6. 实验验证为验证设计的可行性和性能，我们通过在实验台架上进行转速和负载实验来测试组合轴系结构的性能。

在实验过程中，我们记录了轴系的转速、振动和轴承温度等参数，并进行了数据分析和比较。

7. 结果与讨论根据实验结果，我们发现设计的组合轴系结构能够在设计要求的转速和负载下正常工作，并且具有较低的振动和温升。

在测试过程中，没有出现明显的故障和失效现象。

通过对实验数据的分析，我们可以进一步优化设计，并针对实际应用需求进行改进和调整。

8. 总结通过本实验，我们成功设计制造了一个组合轴系结构，并通过实验验证了其可行性和性能。
