题1自动化生产线安装与调试工作任务书一、竞赛设备说明YL-335B自动生产线由供料、装配、加工、分拣及输送5个工作单元组成。
其中，供料与输送、装配、加工、分拣单元各用一台PLC承担其控制任务，4台PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。
系统自动运行时，其主令工作信号主要由连接到系统主站（供料-输送站）PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。
整个系统的主要工作状态除了在人机界面上显示外，尚须由连接到主站的警示灯显示启动、运行、停止、报警等状态。
二、工作过程概述1.将来自供料单元的白色或黑色杯形工件送往装配单元完成白色、黑色或金属芯件的嵌入装配，然后送往加工单元，经过压紧加工工序，所获得的成品工件送往分拣单元进行分拣。
2.在分拣单元检测区检出如图1所示的有效成品工件，根据客户指定的成品搭配要求在工位一、工位二和工位三上打包输出一定数量的套件（具体数量由客户指定）。
图1 有效成品工件3. 在分拣单元检测区检出的白套白芯和黑套黑芯工件是无效成品，应回送到进料口，由输送单元的机械手装置抓取送往工件回收盒。
4.当领取的两种套件数达到客户指定数量时，系统停止工作。
三、需要完成的工作任务(一)自动生产线设备部件安装、气路连接及调整根据供料状况和工作目标要求，YL-335B自动生产线各工作单元在工作台面上布局如附页图01所示。
请你首先完成生产线各工作单元的部分装配工作，然后把这些工作单元安装在YL-335B的工作桌面上，图中，长度单位为毫米，要求安装误差不大于1毫米。
安装时请注意，输送单元直线运动机构的参考点位置在原点传感器中心线处，这一位置也称为系统原点。
各工作单元装置侧部分的装配要求如下：⑴根据附页02 和03 图（加工、分拣单元的装配效果图），完成加工和分拣两单元装置侧部件的安装和调整以及工作单元在工作台面上定位。
然后根据两单元工作的工艺要求完成它们的气路连接，并调整气路，确保各气缸运行顺畅和平稳。
场次________________ 工位号_______________2015年全国职业院校技能大赛中职组“天煌”杯通用机电设备安装与维护竞赛试题（一）二〇一五年六月•江苏无锡注意事项1.任务完成总分为100分，任务完成总时间为5小时。
2.参赛队应在5小时内完成任务书规定内容。
比赛时间到，比赛结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.选手应将设计的PLC测试程序及触摸屏工程，保存在计算机“D: \场次号+工位号（文件夹名）\XX程序或XX工程。
如“第一场第六工位”保存D盘为：0106\二维送料部件测试程序。
4.赛场提供的资料、图片、部件测试源程序等信息，在计算机桌面的“通用机电设备安装与维护参考资料”文件夹内。
5.选手的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
6.不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。
7.根据赛场提供的工量具清单，装配图样，检查工量具及零部件。
8.比赛中如出现下列情况时另行扣分：（1）调试过程中设备各部件之间发生严重撞击，损坏设备，扣5-10分。
（2）在完成工作任务过程中，因操作不当导致触电扣10分。
（3）因违规操作而损坏赛场设备零部件的扣分：PLC主机、变频器、伺服系统、步进系统扣10分/台，仪表及工量具、传感器等扣5分/件，其它设施及系统零部件（除螺丝、螺母、平垫、弹垫外）扣2分/个。
后果严重的取消竞赛资格。
（4）扰乱赛场秩序，干扰裁判的正常工作扣10分，情节严重者，经执委会批准，由裁判长宣布，取消参赛资格。
9.试题中“过程检测与记录”表中所列项目需裁判确认的部分，参赛选手须先举手示意，由裁判签字确认后有效。
10.记录附表中数据用黑色水笔填写，表中数据文字涂改后无效。
11.选手应合理安排装调工作的顺序和时间。
一、二维送料部件的维护与测试1.项目要求根据图样选择合适的装配工艺，正确完成二维送料部件的装配与调整、电路气路的连接、伺服驱动器的参数设置及部件的功能测试。
“2015年全国职业院校技能大赛”中职组“企想”杯智能家居安装维护竞赛E卷2015 年6月赛题说明1.注意事项（1）请按照以下比赛环境，检查比赛中使用硬件设备、连接线、工具、材料和软件等是否齐全，计算机设备是否能正常使用；并在设备确认单(含附表1,2,3)上签字。
（2）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。
（3）操作过程中，需要及时保存设备配置。
比赛过程中，不要对任何设备添加密码。
（4）比赛中禁止改变软件原始存放位置。
（5）比赛中禁止触碰、拆卸带有警示标记的设备、线缆、插座。
（6）仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。
（7）比赛完成后，不得切断所有电源，需保持所有设备处于工作状态。
（8）比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
（9）文件保存目录C：/桌面2.比赛软件环境（1）物理机⏹操作系统：Windows 7（32位）⏹开发环境：Microsoft Visual Studio 2010 & MSDN⏹智能家居开发库、开发文档、配置文件模板⏹样板间控制软件（2）虚拟机⏹操作系统：Windows 7（32位）⏹.NET框架：.NET Framework 4.03.赛题说明（1）本次比赛的赛题由三部分组成，考核内容相互独立，单独评分。
（2）第一部分为智能家居设备安装调试以及应用配置，第二部分为智能家居嵌入式网关应用配置，第三部分为智能家居应用软件配置。
（3）比赛时间总计180分钟，参赛选手可自由分配任务及时间。
（4）参赛选手需仔细阅读试题，按照试题要求填写答案或提交竞赛成果。
（5）X代表工位号赛题合创集团是一家从事高科技产品研发、生产和销售的大型企业，鉴于物联网技术的飞速发展，且应用越来越丰富，公司决定进军民用市场空间巨大的智能家居行业。
经过几年的研发，公司已有一批较成熟的产品，现公司需要在无锡物联网产品与应用发布会上进行现场展示，要求你作为安装维护工程师来实现智能家居相关设备的安装和配置，确保达到良好的产品与应用的展示效果。
2015年全国职业院校技能大赛中职组机电一体化设备组装与调试赛项样题工件处理设备组装与调试工作任务书(B)2015·5一、工作任务与要求一、按《工件处理设备组装图》（图号01）组装工件处理设备，并满足图纸提出的技术要求。
二、按《工件处理设备电气原理图》（图号为02）连接电路，你连接的电路应符合工艺规范要求。
三、按《工件处理设备气动系统图》（图号03）连接工件处理设备的气路，使其符合工艺规范要求。
四、请你正确理解工件处理设备的检测和分拣要求、意外情况的处理等，制作触摸屏的各界面，编写工件处理设备的PLC控制程序和设置变频器的参数。
注意：在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+A（如3号工位文件名为“3A”）。
五、请你安装、调整传感器的位置和灵敏度，调整机械部件的位置，完成工件处理设备的整体调试，使工件处理设备能按照要求进行生产。
二、工件处理设备说明1. 工件处理设备为先对金属件和白塑料件两种工件（黑色塑料件为生产过程中出现的不合格工件）进行加工，然后进行表面处理，再分拣打包的机电一体化设备。
2. 工件处理设备高速运行时，变频器的输出频率为30Hz；工件处理设备低速运行时，变频器的输出频率为25Hz（工件由A向B方向运行为传送带正转方向）。
工件处理设备各部件名称及位置如图1所示：（a ） （b ）（b ） （d ）图1 工件处理设备各部件名称及位置工件处理设备有“调试”和“运行”两种模式，由其按钮模块上的转换开关SA2选择。
当SA2在左挡位时，选择的模式为“运行”；当SA2在右挡位时，选择的模式为“调试”。
工件处理设备上电后，绿色警示灯闪烁，指示系统电源正常，同时触摸屏进入首页界面如图2所示。
将PLC 拨到运行状态，若系统不处于初始状态，则按钮模块上的指示灯HL1闪烁（每秒闪烁一次）；若处于初始状态，则指示灯HL1熄灭。
工件处理设备的初始状态是：机械手的悬臂靠在右限止位置，悬臂和手臂气缸的活塞杆缩回，手指张开，斜槽气缸的活塞杆缩回。
题6自动化生产线安装与调试工作任务书一、竞赛设备说明YL-335B自动生产线由供料、装配、加工、分拣及输送5个工作单元组成。
其中，供料与输送、装配、加工、分拣单元各用一台PLC承担其控制任务，4台PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。
系统自动运行时，其主令工作信号主要由连接到系统主站（供料-输送站）PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。
整个系统的主要工作状态除了在人机界面上显示外，尚须由连接到主站的警示灯显示启动、运行、停止、报警等状态。
二、工作过程概述1.将来自供料单元的白色或黑色杯形工件送往装配单元完成白色、黑色或金属芯件的嵌入装配，然后送往加工单元，经过压紧加工工序，所获得的成品工件送往分拣单元进行分拣。
2.在分拣单元检测区检出如图1所示的有效成品工件，根据客户指定的成品搭配要求在工位一、工位二和工位三上打包输出一定数量的套件（具体数量由客户指定）。
图1 有效成品工件3. 在分拣单元检测区检出的白套白芯和黑套黑芯工件是无效成品工件，应回送到进料口，由输送单元的机械手装置抓取送往工件回收盒。
4.当领取的两种套件数达到客户指定数量时，系统停止工作。
三、需要完成的工作任务(一)自动生产线设备部件安装、气路连接及调整根据供料状况和工作目标要求，YL-335B自动生产线各工作单元在工作台面上布局如附页图01所示。
请你首先完成生产线各工作单元的部分装配工作，然后把这些工作单元安装在YL-335B的工作桌面上，图中，长度单位为毫米，要求安装误差不大于1毫米。
安装时请注意，输送单元直线运动机构的参考点位置在原点传感器中心线处，称为设备原点。
为提高运行效率，系统在运行时则以供料单元出料台中心线为基准，这一位置称为系统的工作原点。
各工作单元装置侧部分的装配要求如下：⑴根据附页02 和03 图（加工、分拣单元的装配效果图），完成加工和分拣两单元装置侧部件的安装和调整以及工作单元在工作台面上定位。
场次________________ 工位号_______________2015年全国职业院校技能大赛中职组“天煌”杯通用机电设备安装与维护竞赛试题（九）二〇一五年六月•江苏无锡注意事项1.任务完成总分为100分，任务完成总时间为5小时。
2.参赛队应在5小时内完成任务书规定内容。
比赛时间到，比赛结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。
3.选手应将设计的PLC测试程序及触摸屏工程，保存在计算机“D: \场次号+工位号（文件夹名）\XX程序或XX工程。
如“第一场第六工位”保存D盘为：0106\二维送料部件测试程序。
4.赛场提供的资料、图片、部件测试源程序等信息，在计算机桌面的“通用机电设备安装与维护参考资料”文件夹内。
5.选手的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
6.不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。
7.根据赛场提供的工量具清单，装配图样，检查工量具及零部件。
8.比赛中如出现下列情况时另行扣分：（1）调试过程中设备各部件之间发生严重撞击，损坏设备，扣5-10分。
（2）在完成工作任务过程中，因操作不当导致触电扣10分。
（3）因违规操作而损坏赛场设备零部件的扣分：PLC主机、变频器、伺服系统、步进系统扣10分/台，仪表及工量具、传感器等扣5分/件，其它设施及系统零部件（除螺丝、螺母、平垫、弹垫外）扣2分/个。
后果严重的取消竞赛资格。
（4）扰乱赛场秩序，干扰裁判的正常工作扣10分，情节严重者，经执委会批准，由裁判长宣布，取消参赛资格。
9.试题中“过程检测与记录”表中所列项目需裁判确认的部分，参赛选手须先举手示意，由裁判签字确认后有效。
10.记录附表中数据用黑色水笔填写，表中数据文字涂改后无效。
11.选手应合理安排装调工作的顺序和时间。
一、二维送料部件的维护与测试1.项目要求根据图样选择合适的装配工艺，正确完成二维送料部件的装配与调整、电路气路的连接、伺服驱动器的参数设置及部件的功能测试。
2015届毕业生机电综合试卷注意事项: 1.满分350分，考试时间为150分钟。
2.答题前将密封线内的项目填写清楚。
3.答题时请使用蓝、黑钢笔或中性笔。
4.密封线外不准答题。
一、单项选择题（在每小题的四个备选答案中，选出一个正确的答案，每小题4分，共80分）1、R 1和R 2为两个串联电阻,已知R 1=4R 2,若R 1上消耗的功率为1W,则R 2上消耗 的功率为（ ）。
A ．0.25W B ．5W C ．20W D ．400W2、A 点电位5V ，B 点电位－3V ，那么U BA =______V ( )。
A ．2VB ． 8VC ． －8VD ．－2V 3、下面叙述正确的是：( )。
A ．电压源与电流源不能等效变换。
B ．电压源与电流源变换前后对内电路而言是不等效的。
C ．电压源与电流源变换前后对外电路而言是不等效的。
D ．以上三种说法都不正确。
4、一段有源支路如图所示,AB 两端的电压AB U 为( )V.A ．-10B ．-2C ．2D ．105、铁磁性物质在反复磁化过程中的B-H 关系是 （ ）。
A ．起始磁化曲线B ．磁滞回线C ．基本磁化曲线D ．局部磁滞回线 6、一般电机铁心所用的材料是：（ ）。
A ．硬磁性材料B ．软磁性材料C ．矩磁性材料D ．铁磁性材料 7、在C L R 、、并联交流电路中,电路的总电流是：（ ）。
A ．I =22)(L C R I I I -+;B ．i =22)(C L R I I I -+;C ．i =22)(L C R i i i -+;D ．i =i R +i C -i L .8、在共射、共集、共基三种基本放大电路组态中，电压放大倍数略小于1 的是( )组态。
A ． 共射 B. 共集 C. 共基 D. 不定9、由理想二极管组成的电路如图1所示，其A 、B 两端的电压为（ ）。
A ．–12VB ． +6VC ．–6VD ．+12V10、在上图2电路中，设c 1、c 2对交流信号影响可忽略不计。
中职技能大赛机电一体化组竞赛试题（A卷）工位号：场次：成绩：考生须知：1、考试时间为3小时，注意考场纪律和操作安全规范。
2、竞赛在山东星科教育设备集团提供的XK-JD2A型机电一体化控制实训台上完成。
3、考试内容为实现对虚拟机电一体化装置的控制。
4、虚拟机电一体化装置由送料单元、气动机械手单元和物料分拣单元组成。
5、控制要求：（1）启动：按启动按钮后，运行灯（绿灯）亮，机械手首先恢复原位（手爪上升到上限位，然后手臂缩回到缩回限位，然后向左旋转到左限位）。
（2）供料单元：PLC启动送料电机，驱动放料盘旋转，物料由送料槽滑到物料提升位置，物料检测光电传感器检测到物料后，送料电机停止，同时PLC驱动上料单向电磁阀上料（物料被抓走后（物料检测光电传感器检测不到物料），物料提升气缸下降到下限位）。
如果送料电机运行10秒后，物料检测光电传感器仍未检测到物料，需要报警（红灯闪烁，同时蜂鸣器鸣叫），同时送料电机停止运行。
该报警不影响气动机械手单元和物料分拣单元的工作。
（3）气动机械手单元：物料检测光电传感器检测到物料后，机械手手臂伸出，手爪下降抓物，然后手爪提升，到达上限位后手臂缩回，到达缩回限位后向右旋转到右限位，手臂伸出，到达伸出限位后手爪下降，到达下降限位将物料放下，然后回到原位。
如果机械手运行60秒，仍然没有返回原位（即60秒内没有完成一次循环），则需要报警（红灯闪烁，同时蜂鸣器鸣叫），机械手停在当前位置等待处理，同时送料电机停止运行。
该报警不影响物料分拣单元的工作。
（4）物料分拣单元：传送带上的物料检测开关检测到物料后，传送带运行，开始传送物料。
传感器根据物料性质，分别由PLC控制相应电磁阀使推料气缸动作，对物料进行分拣，传送带60s内检测不到物料，则传送带停止运行，等检测到物料后，传送带重新开始运行。
如果传送带检测到物料50s后，若三个推料均没有动作，则说明传送部分出现故障，需要报警（红灯闪烁，同时蜂鸣器鸣叫），传送带停止运行，同时送料电机停止运行，气动机械手单元在完成当前搬运操作后停止在原位。
本次组装与调试的机电一体化设备为某配料装置。
请你仔细阅读配料装置的说明和应完成的工作任务与要求，在240 min内按要求完成指定的工作任务。
工作任务与要求一、按《警示灯与接料平台组装图》（附页图号01）组装警示灯和接料平台。
二、按《配料装置组装图》（附页图号02）组装配料装置，并满足图纸提出的技术要求。
三、按《配料装置气动系统图》（附页图号03）连接配料装置的气路，并满足图纸提出的技术要求。
四、根据PLC输入输出端子（I/O）分配表，如表1所示，在赛场提供的图纸（附页图号04）上画出配料装置电气控制原理图并连接电路。
你画的电气控制原理图和连接的电路应符合下列要求：表1 PLC输入输出端子（I/O）分配表1. 电气控制原理图中各元器件的图形符号，按“关于20XX年全国中等职业学校电工电子技术技能大赛机电一体化设备组装与调试竞赛项目使用统一图形符号的通知”〔教职成司函〔2008〕31号〕中指定的图形符号绘制。
通知中没有指定图形符号的元器件，可自行编定其图形符号，但要在电气控制原理图中用图例的形式予以说明。
2. 凡是你连接的导线，必须套上写有编号的编号管。
交流电机金属外壳与变频器的接地极必须可靠接地。
3. 工作台上各传感器、电磁阀控制线圈、送料直流电机、警示灯的连接线，必须放入线槽内；为减小对控制信号的干扰，工作台上交流电机的连接线不能放入线槽。
五、请你正确理解配料装置的调试、配料要求以及指示灯亮灭方式、正常工作过程和故障状态的处理等，编写配料装置的PLC控制程序和设置变频器的参数。
注意：在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+A（如3号工位文件名为“3A”）。
六、请你调整传感器的位置和灵敏度，调整机械部件的位置，完成配料装置的整体调试，使配料装置能按照要求完成调试与配料。
配料装置说明配料装置各部件和器件名称及位置如图1所示：图1 配料装置部件示意图料仓光电传感器电感式传感器 光纤传感器 机械手位置A 警示灯气缸Ⅰ气缸Ⅱ气缸Ⅲ进料口接料平台出料槽Ⅲ 出料槽Ⅱ 出料槽Ⅰ配料装置设置了“调试”和“配料”两种功能。
2015年山东省职业院校技能大赛(中职组) “机械装配技术”赛项样题（总时间：300分钟）任务书2015年山东省职业院校技能大赛（中职组）“机械装调技术”赛项任务书（样题）参赛证号码：场次：工位号：一、说明1.本任务书总分为100分，考试时间为5小时（300分钟）。
2.选手的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
3.不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。
4.考生在考试过程中应该遵守竞赛规则和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值；情节严重者，按照相关规定取消参赛资格。
5.任务书中需裁判确认的部分，在任务书中已明确标出，参赛选手须先举手示意，由选手和裁判签字确认后有效，选手举手示意裁判后数据不得再做修改；其他评分由裁判独立评定！6.记录表中数据用黑色水笔填写，表中数据文字涂改后无效。
二、任务任务1 变速箱的装配与调整根据变速箱部件装配图（附图2）和赛场提供的零部件，完成变速箱的拆卸、装配与调整，使其达到正常运转的功能。
（一）变速箱的拆卸1.拆卸方法及步骤正确、规范。
2.在拆卸的过程中，要求按拆卸的一般原则进行装配。
3.在拆卸过程中正确使用工具、量具。
4.在装配及调试的工作过程中零部件及工、量具的摆放应整齐，分类明确。
5.根据变速箱部件装配图（附图2）要求,正确拆卸与二维工作台传动侧的滑动轴1及花键导向轴1极其所有零部件，并将所有拆卸零件按要求放入零件箱内。
6.拆卸花键导向轴固定端角接触轴承时，参赛选手应举手示意，由裁判确认轴承拆卸过程，并在附表1中签字确认方可有效。
7.变速箱底板拆去与平台连接螺钉，移动位置即可。
变速箱滑动轴1及花键导向轴1所有项目拆卸完成时，参赛选手应举手示意，由裁判确认拆卸完成，并在附表1中签字确认方可有效。
附表1：记录表项目序号内容要求举手裁判确认变速箱的拆卸1 花键导向轴固定端角接触轴承拆卸轴承拆卸工艺正确、合理2 变速箱滑动轴1及花键导向轴1拆卸完毕拆卸项目完成（二）变速箱的装配与调整1.装配前的准备工作要充分，安装面应清理。
2015年全国职业院校技能大赛中职组“机电一体化设备组装与调试”赛项规程一、赛项名称赛项编号：GZ-009赛项名称：机电一体化设备组装与调试英语翻译： Assembly and Debugging of Mechatronic Equipment 赛项组别：中职组赛项归属产业：加工制造类二、竞赛目的展示职业教育“工作过程导向”的教学改革成果，和职业院校师生刻苦学习、热爱岗位良好的精神面貌。
检阅参赛队伍高超的职业技能和良好职业素养，引领和促进职业院校的专业建设及课程改革，为社会培养急需的应用型技术人才。
三、竞赛内容（一）工作内容机电一体化设备组装与调试采用理实一体的竞赛方式，具体的工作任务：1.按组装图组装机电一体化设备和相关部件；2.按机电一体化设备的电气控制原理图连接电路；3.按机电一体化设备的气动系统图连接的气路；4.根据机电一体化设备的工作说明和要求编写PLC控制程序与设置变频器参数；5.制作触摸屏页面，设置通信参数，实现对机电一体化设备的监控；6.对机电一体化设备进行调试，达到任务书规定的工作要求和技术要求；7.应用相关的理论知识和工作过程知识，填写机电一体化设备组装与调试记录。
（二）完成工作任务时间完成机电一体化设备组装与调试所有指定的工作任务的时间为四小时（ 240min）。
四、竞赛方式（一）竞赛方式机电一体化设备组装与调试为团体赛项，由2名选手组成一参赛队，分工协作，共同完成机电一体化设备组装与调试任务书指定的工作任务。
所有参赛选手（包括境外选手）在同一赛场，同一时间段，在同样的技术平台上完成同样的工作任务。
（二）组队方式由各省、市、自治区、计划单列市和新疆建设兵团为单位组队参赛，各队限报2支参赛队，每支队配备1名指导老师。
（三）境外参赛队2015年，拟邀请港、澳、台各2支参赛队，部分东南亚和独联体国家各1支参赛队参加机电一体化设备组装与调试赛项的比赛。
五、竞赛流程比赛流程如图1所示。
江西省中等职业学校第五届技能竞赛节机电一体化设备安装与调试技能竞赛试题（A）考试日期2008-4-10考试用时240分钟开考时间8:30~12:30考生工位号本份试卷共7页有一个工作系统，如下图所示：一、系统情况说明1、系统的器件说明1) 动力源。
系统为一物料传送分拣结机构，其中传送带动力源是带减速装置的三相异步电动机，电动机电源为AC 380V,由变频器驱动。
2) 气动装置。
用于完成推料动作，由三只气缸和三只电磁阀组成。
电磁阀电源为DC 24V。
3) 传感器系统。
提供一只光电传感器、一只电感传感器和两只光纤传感器，一只光电传感器放在A位置，电感传感器放在Ⅰ位置，两只光纤传感器分别放在Ⅱ和Ⅲ位置上。
（其序号与运动方向一致），作为系统的识别装置；三只气缸的顶部和尾部分别装有磁性开关，可配合完成气缸的推料控制。
请注意传感器的接线规则，以免烧毁传感器。
4) 系统用到的指示灯、蜂鸣器电源均为DC 24V2、系统工作功能(每项功能12分,总分60分)该系统可进行毛坯的加工，加工完的毛坯即成为工件。
要求考生安装并调试好该系统。
系统具体功能如下：1) 毛坯分为合格毛坯与不合格毛坯。
在调试时用塑料件（不分颜色）代替不合格毛坯，用金属件代替合格毛坯。
不合格毛坯不进行加工，传送到位置Ⅱ或Ⅲ，由相应的光纤传感器检出后由对应气缸推入料槽；2) 合格的金属毛坯在位置Ⅰ被电感传感器检出后在位置Ⅰ处模拟加工4s（用指示灯HL3发光代替），加工完后在原位模拟换位3S（HL3熄灭,用HL4发光3S模拟表示），然后进入第二道工序加工3S（仍用指示灯HL3发光代替），此道工序加工完后认为加工完成，HL3熄灭，由该处（位置Ⅰ）气缸推入料槽。
3) 当传送带上连续出现三个不合格毛坯时，说明废品率太高，此时，应自动停机,10s后系统恢复运行.4) 如果传送带上连续出现30秒无物料，为节约电能，传送带应能自行暂停使用，待有新的物料放入加料孔中时，传送带能自行启动继续运行。
全国技能大赛“通用机电设备安装与维护”赛项规程【精选】(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）2021年全国职业院校技能大赛中职组“通用机电设备安装与维护”赛项规程一、赛项名称赛项编号：XZ-088赛项名称：通用机电设备安装与维护英语翻译：General Electromechanical EquipmentInstallation and Maintenance赛项组别：中职组赛项归属产业：加工制造类二、竞赛目的通过竞赛展示通用机电设备安装与维护的教学改革成果、参选手高超的通用机电设备安装与维护技能及良好的精神面貌，检阅中职机电类学生应备的设备安装、调试、故障诊断能力，考察选手成本、环保及安全意识；将机械装配、设备安装与维护、电气控制以及设备信息化管理等技术进行深度融合，引领通用机电设备安装与维护专业课程教学的改革和优化；促进中职学校教育与产业、学校与企业、专业设置与职业岗位、课程教材与职业标准的对接。
紧贴产业需求为社会培养具有实践能力、创新能力的高素质技能型专门人才。
三、竞赛内容与时间（一）竞赛时间各竞赛队在规定的时间内（持续不断的5小时），独立完成规定的竞赛任务。
（二）竞赛内容任务一二维送料部件的维护与测试（30%）1.根据任务书要求和图纸，完成二维送料部件的拆卸和装调，达到预定要求和精度。
2.根据要求和技术标准，进行机械部件和电气元器件（零部件）的维护工作。
3.根据任务书要求，完成二维送料部件的精度调整与检测。
4.设置伺服电机参数，完成电气连接、气动回路连接、传感器安装和编写PLC程序，调试部件达到预定功能。
任务二步进电机控制的转塔部件的装配、调整与检测（18%）1.按任务要求和装配图纸，完成转塔部件和模具的装配与调整，达到预定精度要求和精度检测。
2.设置步进电机参数，完成电气连接、气动回路连接、传感器安装和编写PLC程序，调试部件达到预定功能。
任务三变频器控制的自动上下料机构（仓库）的调整与测试（12%）1.根据任务要求和装配图纸，完成上下料机构（仓库）部件的部分精度检测，达到预定要求和精度。
2015年全国职业院校技能大赛中职组“通用机电设备安装与维护”赛项规程一、赛项名称赛项编号：XZ-088赛项名称：通用机电设备安装与维护英语翻译：General Electromechanical EquipmentInstallation and Maintenance赛项组别：中职组赛项归属产业：加工制造类二、竞赛目的通过竞赛展示通用机电设备安装与维护的教学改革成果、参选手高超的通用机电设备安装与维护技能及良好的精神面貌，检阅中职机电类学生应备的设备安装、调试、故障诊断能力，考察选手成本、环保及安全意识；将机械装配、设备安装与维护、电气控制以及设备信息化管理等技术进行深度融合，引领通用机电设备安装与维护专业课程教学的改革和优化；促进中职学校教育与产业、学校与企业、专业设臵与职业岗位、课程教材与职业标准的对接。
紧贴产业需求为社会培养具有实践能力、创新能力的高素质技能型专门人才。
三、竞赛内容与时间（一）竞赛时间各竞赛队在规定的时间内（持续不断的5小时），独立完成规定的竞赛任务。
（二）竞赛内容任务一二维送料部件的维护与测试（30%）1.根据任务书要求和图纸，完成二维送料部件的拆卸和装调，达到预定要求和精度。
2.根据要求和技术标准，进行机械部件和电气元器件（零部件）的维护工作。
3.根据任务书要求，完成二维送料部件的精度调整与检测。
4.设臵伺服电机参数，完成电气连接、气动回路连接、传感器安装和编写PLC程序，调试部件达到预定功能。
任务二步进电机控制的转塔部件的装配、调整与检测（18%）1.按任务要求和装配图纸，完成转塔部件和模具的装配与调整，达到预定精度要求和精度检测。
2.设臵步进电机参数，完成电气连接、气动回路连接、传感器安装和编写PLC程序，调试部件达到预定功能。
任务三变频器控制的自动上下料机构（仓库）的调整与测试（12%）1.根据任务要求和装配图纸，完成上下料机构（仓库）部件的部分精度检测，达到预定要求和精度。

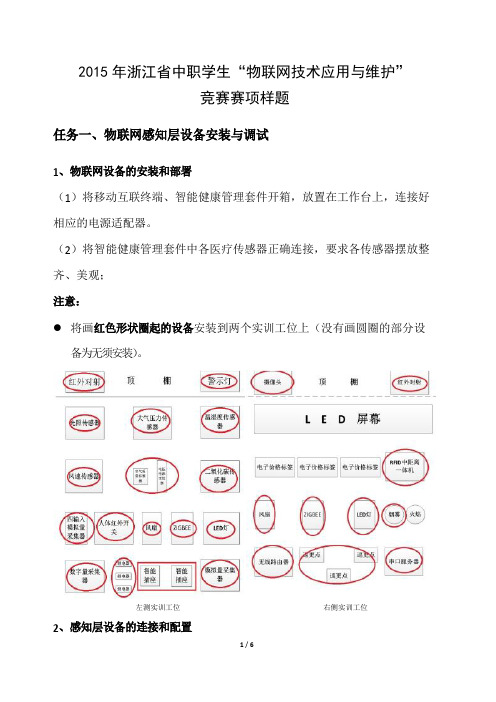

2015年浙江省中职学生“物联网技术应用与维护”竞赛赛项样题任务一、物联网感知层设备安装与调试1、物联网设备的安装和部署（1）将移动互联终端、智能健康管理套件开箱，放置在工作台上，连接好相应的电源适配器。
（2）将智能健康管理套件中各医疗传感器正确连接，要求各传感器摆放整齐、美观；注意：将画红色形状圈起的设备安装到两个实训工位上（没有画圆圈的部分设备为无须安装）。
左测实训工位右侧实训工位2、感知层设备的连接和配置（1）ZigBee 模块的烧写与配置将竞赛资料中提供的程序分别下载到ZigBee协调器（主控器）、四通道电流传感器模块、2个继电器模块中（选手自行安装 ZigBee 模块的下载工具“SmartRF Flash Programmer”），按下表所给定的参数要求，完成对主控器、传感器模块、继电器模块的参数配置。
（2）水环境容器的连接与配置参照下表，将水环境容器中的加热片、电子雾化器、液位变送器、水温传感器、土壤水分温度传感器接入正确的供电电源、将信号线正确地连接至“四输入模拟量 ZigBee 通讯模块”的端子上，要求接线工艺标准、规范，连线外观工整、美观。
美观。
3、笔试部分5土壤水分温度传感器24VZigBee 采集模块（湿度 IN2，温度IN1）（3）数字量传感器的连接参照下表，将各类数字量传感器正确进行供电，并连接至“数字量采集器 ADAM4150”的信号端子上，要求接线工艺标准、规范，连线外观工整、（1）下图是二维码的哪种码制_________；（2）高频 RFID 设备的工作频率为_________；任务二、物联网网络传输层连接与配置1、局域网络的连接部署（1）按照下表的各项无线网络配置要求，通过对无线路由器的设定，完成无线局域网络的搭建，并将无线路由器的修改本机 IP 设定界面，无线网络名称，无线加密方式的界面（共 3 个界面）进行截屏；备注：无线路由器的默认地址为“192.168.0.1”，默认用户名为“admin”，密码为空。
