复盛空压机SA机型全参数表

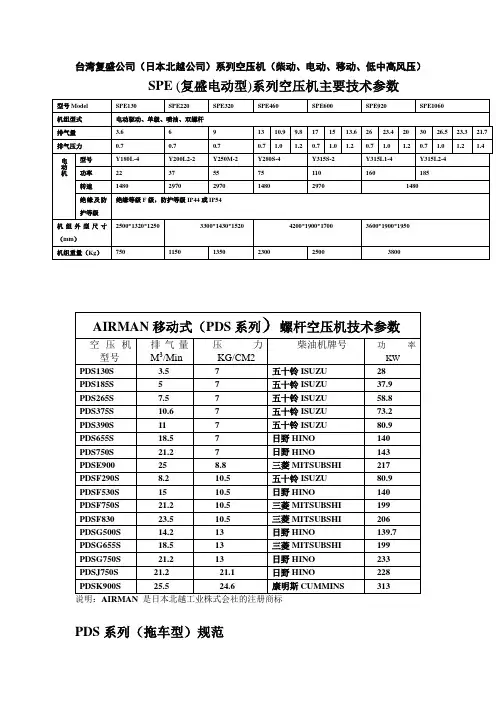

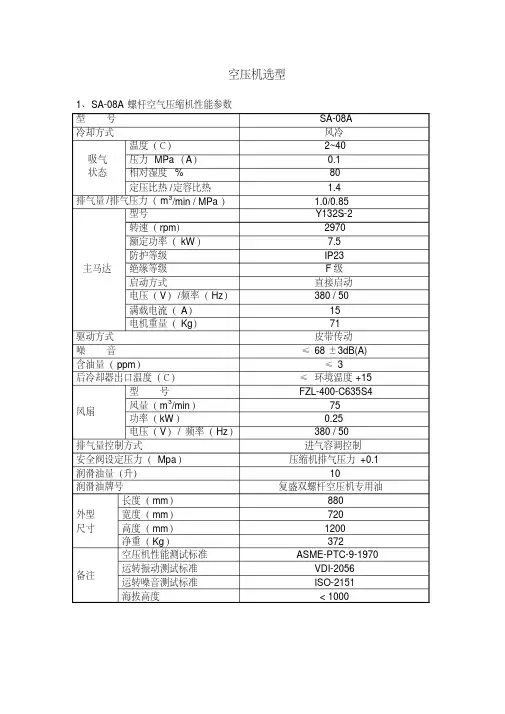

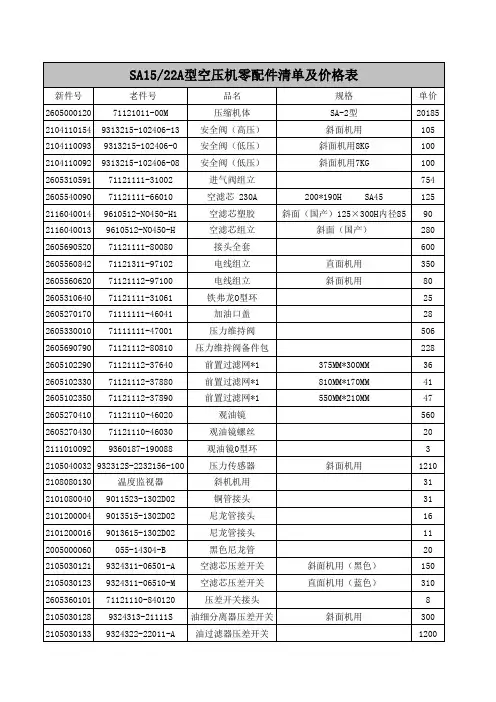

空压机选型1、SA-08A螺杆空气压缩机性能参数型号SA-08A 冷却方式风冷吸气状态温度（℃）2~40 压力MPa（A）0.1 相对湿度%80 定压比热/定容比热 1.4排气量/排气压力（m3/min / MPa） 1.0/0.85主马达型号Y132S2-2 转速（rpm）2970 额定功率（kW）7.5 防护等级IP23 绝缘等级F级启动方式直接启动电压（V）/频率（Hz）380 / 50 满载电流（A）15电机重量（Kg）71驱动方式皮带传动噪音≤ 68±3dB(A) 含油量（ppm）≤ 3后冷却器出口温度（℃）≤环境温度+15风扇型号FZL-400-C635S4 风量（m3/min）75功率（kW）0.25电压（V）/ 频率（Hz）380 / 50排气量控制方式进气容调控制安全阀设定压力（Mpa）压缩机排气压力+0.1 润滑油量（升）10润滑油牌号复盛双螺杆空压机专用油外型尺寸长度（mm）880 宽度（mm）720 高度（mm）1200 净重（Kg）372备注空压机性能测试标准ASME-PTC-9-1970 运转振动测试标准VDI-2056运转噪音测试标准ISO-2151海拔高度< 1000型号SA-11A 冷却方式风冷吸气状态温度（℃）2~40 压力MPa（A）0.1 相对湿度% 80 定压比热/定容比热 1.4排气量/排气压力（m3/min / MPa） 1.05/1.3主马达型号Y160M1-2 转速（rpm）2970 额定功率（kW）11防护等级IP23绝缘等级F级启动方式直接启动电压（V）/频率（Hz）380 / 50 满载电流（A）21.8 电机重量（Kg）119驱动方式皮带传动噪音≤ 70±3dB(A)含油量（ppm）≤ 3后冷却器出口温度（℃）≤　环境温度+15风扇型号FZL-400-C635S4 风量（m3/min）75功率（kW）0.25电压（V）/ 频率（Hz）380 / 50排气量控制方式进气容调控制安全阀设定压力（Mpa）压缩机排气压力+0.1 润滑油量（升）10润滑油牌号复盛双螺杆空压机专用油外型尺寸长度（mm）880 宽度（mm）720 高度（mm）1200 净重（Kg）398备注空压机性能测试标准ASME-PTC-9-1970 运转振动测试标准VDI-2056运转噪音测试标准ISO-2151海拔高度< 1000型号SA-15A 冷却方式风冷吸气状态温度（℃）32-40 压力MPa（A）0.1013 相对湿度%80 定压比热/定容比热 1.4排气量/排气压力（m3/min / MPa） 2.3/ 0.85 2.5/0.75主马达型号Y160L-4 转速（rpm）1480 额定功率（kW）15防护等级IP54 绝缘等级F级启动方式Y- △启动电压（V）/频率（Hz）380 / 50 满载电流（A）30.3 电机重量（Kg）146驱动方式皮带传动噪音≤ 68±3dB(A) 含油量（ppm）≤ 3后冷却器出口温度（℃）≤环境温度+10风扇型号FZL-550C635S6 风量（m3/min）130功率（kW）0.55电压（V）/ 频率（Hz）380 / 50排气量控制方式进气容调控制安全阀设定压力（Mpa）压缩机排气压力+0.1 润滑油量（升）20润滑油牌号复盛双螺杆空压机专用油外型尺寸长度（mm）850 宽度（mm）1130 高度（mm）1300 净重（Kg）560备注空压机性能测试标准ASME-PTC-9-1970 运转振动测试标准VDI-2056运转噪音测试标准ISO-2151海拔高度< 1000型号SA-18A 冷却方式风冷吸气状态温度（℃）20 压力 MPa（A）0.1 相对湿度 % 60 定压比热/定容比热 1.4排气量/排气压力（m3/min / MPa） 2.9/0.85 3.1/0.75主马达型号Y180M-4 转速（rpm）1480 额定功率（kW）18.5防护等级IP54 绝缘等级F级启动方式Y- △启动电压（V）/频率（Hz）380 / 50 满载电流（A）35.9电机重量（Kg）174驱动方式皮带传动噪音≤ 68±3dB(A) 含油量（ppm）≤ 3后冷却器出口温度（℃）≤环境温度+15风扇型号FZL-550C635S6 风量（m3/min）130功率（kW）0.55电压（V）/ 频率（Hz）380 / 50排气量控制方式进气容调控制安全阀设定压力（Mpa）压缩机排气压力+0.1 润滑油量（升）20润滑油牌号复盛双螺杆空压机专用油外型尺寸长度（mm）850 宽度（mm）1130 高度（mm）1300 净重（Kg）580备注空压机性能测试标准ASME-PTC-9-1970 运转振动测试标准VDI-2056运转噪音测试标准ISO-2151海拔高度< 1000型号SA-22A 冷却方式风冷吸气状态温度（℃）20 压力MPa（A）0.1 相对湿度% 60 定压比热/定容比热 1.4排气量/排气压力（m3/min / MPa） 3.5 / 0.85 3.7/0.75主马达型号Y180L-4 转速（rpm）1480 额定功率（kW）22防护等级IP55 绝缘等级F级启动方式Y- △启动电压（V）/频率（Hz）380 / 50 满载电流（A）42.5 电机重量（Kg）195驱动方式皮带传动噪音≤ 70±3dB(A)含油量（ppm）≤ 3后冷却器出口温度（℃）≤　环境温度+15风扇型号FZL-500C625S4 风量（m3/min）130功率（kW）0.55电压（V）/ 频率（Hz）380 / 50排气量控制方式进气容调控制安全阀设定压力（Mpa）压缩机排气压力+0.1 润滑油量（升）20润滑油牌号复盛双螺杆空压机专用油外型尺寸长度（mm）850 宽度（mm）1130 高度（mm）1300 净重（Kg）620备注空压机性能测试标准ASME-PTC-9-1970 运转振动测试标准VDI-2056运转噪音测试标准ISO-2151海拔高度< 1000。

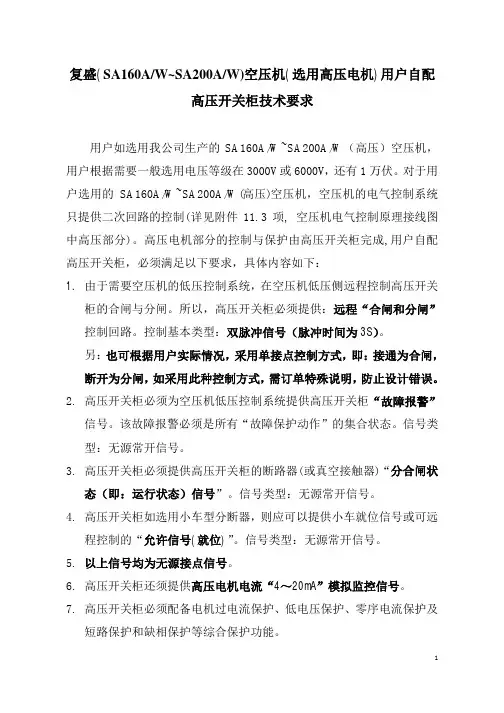

复盛(SA160A/W~SA200A/W)空压机(选用高压电机)用户自配高压开关柜技术要求用户如选用我公司生产的SA160A/W~SA200A/W（高压）空压机，用户根据需要一般选用电压等级在3000V或6000V，还有1万伏。

对于用户选用的SA160A/W~SA200A/W(高压)空压机，空压机的电气控制系统只提供二次回路的控制(详见附件11.3项, 空压机电气控制原理接线图中高压部分)。

高压电机部分的控制与保护由高压开关柜完成,用户自配高压开关柜，必须满足以下要求，具体内容如下：1.由于需要空压机的低压控制系统，在空压机低压侧远程控制高压开关柜的合闸与分闸。

所以，高压开关柜必须提供：远程“合闸和分闸”控制回路。

控制基本类型：双脉冲信号（脉冲时间为3S）。

另：也可根据用户实际情况，采用单接点控制方式，即：接通为合闸，断开为分闸，如采用此种控制方式，需订单特殊说明，防止设计错误。

2.高压开关柜必须为空压机低压控制系统提供高压开关柜“故障报警”信号。

该故障报警必须是所有“故障保护动作”的集合状态。

信号类型：无源常开信号。

3.高压开关柜必须提供高压开关柜的断路器(或真空接触器)“分合闸状态（即：运行状态）信号”。

信号类型：无源常开信号。

4.高压开关柜如选用小车型分断器，则应可以提供小车就位信号或可远程控制的“允许信号(就位)”。

信号类型：无源常开信号。

5.以上信号均为无源接点信号。

6.高压开关柜还须提供高压电机电流“4～20mA”模拟监控信号。

7.高压开关柜必须配备电机过电流保护、低电压保护、零序电流保护及短路保护和缺相保护等综合保护功能。

8.注意：由于空压机的操作与控制在空压机“低压侧”，高压柜只负责控制空压机上配置的高压电机，绝不允许在高压柜侧，采用“就地”方式，操作高压柜合闸开关，单独启动高压电机；如在高压柜侧单独启动高压电机，空压机低压侧控制系统并未动作，机头将会缺油运行，进而导致机头抱死，甚至更严重的安全事故发生！为了防止此类问题发生，高压柜设计的“就地”方式，只能用于试验位，如高压柜设定为“就地”方式时，高压柜应无法送高压电，即：在高压柜侧，无法启动空压机所配高压电机，只能对高压柜的低压控制系统进行“测试”，即：“就地”方式应按“试验位”设计，无法送上高压电；9.另外如配置高压开关配电室，则应按高压配电要求设置保护。

复盛牌SA系列空压机型号及技术参数1.SA-1型号空压机：-压缩机型号：SA-1- 额定排气量：1.2 m³/min-额定工作压力：0.8MPa-驱动方式：电动-驱动功率：7.5kW- 机械转速：640 r/min- 额定转速：560 r/min- 外形尺寸：960×700×1140 mm- 重量：350 kg2.SA-2型号空压机：-压缩机型号：SA-2- 额定排气量：2.4 m³/min-额定工作压力：0.8MPa-驱动方式：电动-驱动功率：15kW- 机械转速：670 r/min- 额定转速：560 r/min- 外形尺寸：1150×750×1250 mm - 重量：500 kg3.SA-3型号空压机：-压缩机型号：SA-3- 额定排气量：3.6 m³/min-额定工作压力：0.8MPa-驱动方式：电动-驱动功率：22kW- 机械转速：680 r/min- 额定转速：580 r/min- 外形尺寸：1250×800×1500 mm - 重量：650 kg4.SA-4型号空压机：-压缩机型号：SA-4- 额定排气量：4.8 m³/min-额定工作压力：0.8MPa-驱动方式：电动-驱动功率：37kW- 机械转速：710 r/min- 额定转速：600 r/min- 外形尺寸：1400×850×1750 mm- 重量：800 kgSA系列空压机的核心技术参数还包括：-压缩机类型：螺杆式压缩机-排气方式：直排散热-排气温度：低于环境温度10-15°C-压缩机噪声：低于75dB(A)-控制系统：智能化控制系统，可根据实际需要进行定制和调整-冷却方式：空冷或水冷-润滑方式：采用进口合成齿轮油进行润滑-运行稳定性：长时间运行无需停机，稳定可靠-节能性：通过智能控制系统和高效能的压缩机设计，具有较低的能耗SA系列空压机具有高效节能、稳定可靠、运行噪音低、维护方便等特点，满足了各种工业应用的空气压缩需求。

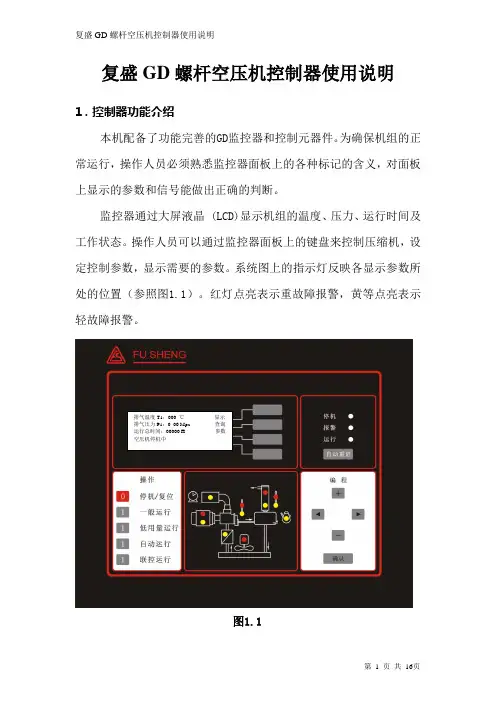

复盛GD螺杆空压机控制器使用说明1．控制器功能介绍本机配备了功能完善的GD监控器和控制元器件。

为确保机组的正常运行，操作人员必须熟悉监控器面板上的各种标记的含义，对面板上显示的参数和信号能做出正确的判断。

监控器通过大屏液晶 (LCD)显示机组的温度、压力、运行时间及工作状态。

操作人员可以通过监控器面板上的键盘来控制压缩机，设定控制参数，显示需要的参数。

系统图上的指示灯反映各显示参数所处的位置（参照图1.1）。

红灯点亮表示重故障报警，黄等点亮表示轻故障报警。

排气温度T1：000 ℃显示排气压力P1：0. 00 Mpa 查询运行总时间：00000 H 参数空压机停机中图1.1２．控制器键盘介绍――手动停机及消除报警信号。

――启动运行空压机并可从停机、低用量运行状态、自动运行状态切换到一般运行状态。

――启动运行空压机并可从停机、一般运行状态、自动运行状态切换到低用量运行状态。

――启动运行空压机并可从停机、一般运行状态、低用量运行状态切换到自动运行状态。

――可实现多台空压机联控功能(此功能需升级才能使用)――在密码输入和参数修改状态增加设定值。

设定范围0~9，设定递增单位1。

――在密码输入和参数修改状态增加设定值。

设定范围9~0，设定递减单位1。

――在密码输入和参数修改状态循环右移设定位。

――在密码输入和参数修改状态循环左移设定位。

――在密码输入和参数修改后确认设定值，马达测试。

――此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。

如对应菜单为“显示”，按下此键后会进入显示包含的下级菜单。

――此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。

如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。

――此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。

如对应菜单为“参数”，按下此键后会进入参数包含的下级菜单。

――此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。

复盛空压机的规格型号有哪些？复盛变频螺杆空压机能在稳定排气压力的原则下，精确地根据使用气量的变化来改变复盛空压机主电机的转速。

这样企业用多少气量，压缩机就生产出多少，以此来实现节约能源的目的，所节约的能源费用将远远超过空压机本身的价格。

复盛空压机的规格型号有哪些？我们现在就先从变频式空压机开始说起。

但是复盛变频式空压机又可以分为微油和无油两种，无油的又有ZWV和SWTV两种，下面我们就根据含油量的不同来分别说明一下。

1、复盛空压机微油变频空压机规格型号。

（1）机型：SA V15A。

规格：850*1580*1300（mm），重量710kg；（2）机型：SA V18A。

规格：850*1580*1300（mm），重量720kg；（3）机型：SA V22A。

规格：850*1580*1300（mm），重量760kg；（4）机型：SA V30A。

规格：1000*1780*1485（mm），重量1130kg；（5）机型：SA V37A。

规格：1000*1780*1485（mm），重量1190kg；（6）机型：SA V45A。

规格：1870*1260*1720（mm），重量1920kg；（7）机型：SA V55A/W。

规格：2500*1230*1680（mm），重量1950kg；（8）机型：SA V75A/W。

规格：2500*1230*1680（mm），重量2150kg；（9）机型：SA V90A/W。

规格：2500*1230*1680（mm），重量2500kg；（10）机型：SA V110A/W。

规格：3150*1680*2000（mm），重量3500kg；（11）机型：SAV110A/W。

规格：2860*1650*1850（mm），重量3500kg；（12）机型：SA V132A/W。

规格：3150*1680*2000（mm），重量3800kg；（13）机型：SA V132A/W。

规格：3060*1650*1850（mm），重量3800kg；（14）机型：SA V160A/W。
