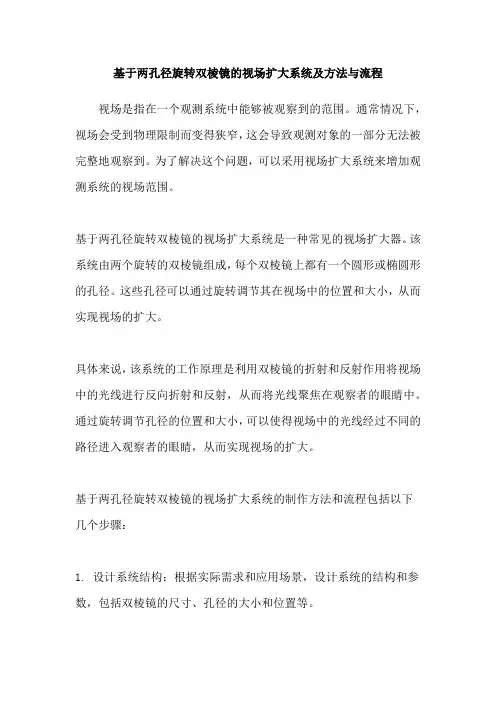

基于两孔径旋转双棱镜的视场扩大系统及方法与流程视场是指在一个观测系统中能够被观察到的范围。
通常情况下,视场会受到物理限制而变得狭窄,这会导致观测对象的一部分无法被完整地观察到。
为了解决这个问题,可以采用视场扩大系统来增加观测系统的视场范围。
基于两孔径旋转双棱镜的视场扩大系统是一种常见的视场扩大器。
该系统由两个旋转的双棱镜组成,每个双棱镜上都有一个圆形或椭圆形的孔径。
这些孔径可以通过旋转调节其在视场中的位置和大小,从而实现视场的扩大。
具体来说,该系统的工作原理是利用双棱镜的折射和反射作用将视场中的光线进行反向折射和反射,从而将光线聚焦在观察者的眼睛中。
通过旋转调节孔径的位置和大小,可以使得视场中的光线经过不同的路径进入观察者的眼睛,从而实现视场的扩大。
基于两孔径旋转双棱镜的视场扩大系统的制作方法和流程包括以下
几个步骤:
1. 设计系统结构:根据实际需求和应用场景,设计系统的结构和参数,包括双棱镜的尺寸、孔径的大小和位置等。
2. 制备材料:选用高质量的光学材料制备双棱镜和孔径,确保系统具有良好的光学性能和稳定性。
3. 制造双棱镜:采用先进的加工技术和设备,制造出高精度的双棱镜,包括抛光、切割、涂膜等工艺。
4. 制造孔径:采用激光加工、电子束加工等技术,制造出精密的圆形或椭圆形孔径,确保其大小和位置达到设计要求。
5. 组装系统:将制造好的双棱镜和孔径组装在一起,调试系统的光学性能和稳定性。
基于两孔径旋转双棱镜的视场扩大系统具有视场扩大范围大、分辨率高、操作简便等优点,广泛应用于天文观测、航空航天、医学影像等领域。
双筒棱镜望远镜设计
首先是目镜。
目镜是用于观察天体的光学组件。
它通常由一组透镜组成,可以放大通过物镜收集到的光线。
目镜的放大倍数可以通过更改透镜的焦距来调节。
较高的放大倍数可以提供更详细的天体图像,但对望远镜的稳定性和视野大小要求更高。
接下来是物镜。
物镜是双筒棱镜望远镜的主要光学组件之一、它由两个凸透镜组成,负责收集和聚焦天体的光线。
物镜的焦距确定了望远镜的放大倍数。
较长的焦距提供更大的放大倍数,但也会导致视野更狭窄。
同样,较短的焦距提供更大的视野,但放大倍数较低。
然后是眼镜。
眼镜是用于观察物体的光学组件。
它由一组透镜组成,放置在目镜的后方。
眼镜的作用是调整视野和放大倍数,以提供更舒适的观察体验。
它还可以调节光线的对焦,使图像更清晰。
最后是支撑结构。
支撑结构是望远镜的骨架,用于支撑和固定各个光学组件。
它通常由金属材料制成,以提供良好的稳定性和耐用性。
支撑结构还包括一个可调节的三脚架,以便将望远镜固定在适当的高度上。
除了上述主要组件外,双筒棱镜望远镜还可能包括其他附件,如经纬仪、红点指示器和相机适配器等。
这些附件可以提供更准确的观察定位和更多的应用选择。
总结起来,双筒棱镜望远镜设计非常简单,但其原理和功能强大。
通过优化各个光学组件的参数和选择合适的材料,可以获得高质量的观察体验。
尽管双筒棱镜望远镜在放大倍数和视野之间存在一定的取舍,但它仍是一种广泛使用的望远镜类型,适用于观察各种天体和地面景象。

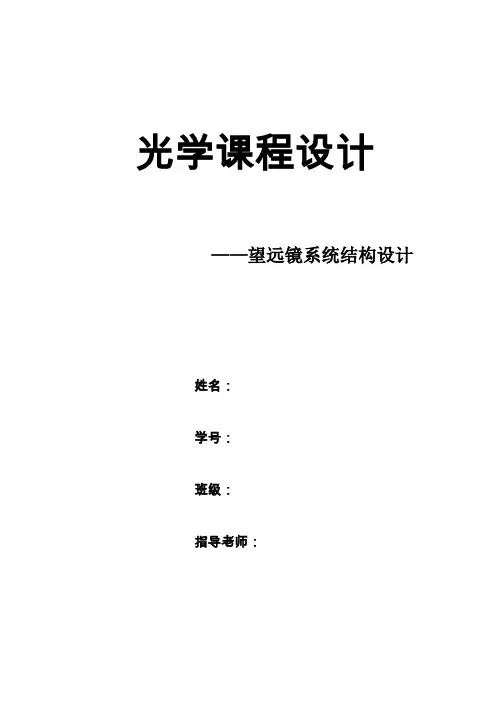

光学课程设计——望远镜系统结构参数设计一设计背景:在现在科学技术中,以典型精密仪器透镜、反射镜、棱镜等及其组合为关键部分的大口径光电系统的应用越来越广泛。
如:天文、空间望远镜;地基空间目标探测及识别;激光大气传输、惯性约束聚变装置等等……二设计目的及意义(1)、熟悉光学系统的设计原理及方法;(2)、综合应用所学的光学知识,对基本外形尺寸计算,主要考虑像质或相差;(3)、了解和熟悉开普勒望远镜和伽利略望远镜的基本结构及原理,根据所学的光学知识(高斯公式、牛顿公式等)对望远镜的外型尺寸进行基本计算;(4)、通过本次光学课程设计,认识和学习各种光学仪器(显微镜、潜望镜等)的基本测试步骤;三设计任务在运用光学知识,了解望远镜工作原理的基础上,完成望远镜的外形尺寸、物镜组、目镜组及转像系统的简易或原理设计。
并介绍光学设计中的PW法基本原理。
同时对光学系统中存在的像差进行分析。
四望远镜的介绍1.望远镜系统:望远镜是一种利用凹透镜和凸透镜观测遥远物体的光学仪器。
利用通过透镜的光线折射或光线被凹镜反射使之进入小孔并会聚成像,再经过一个放大目镜而被看到。
又称“千里镜”。
望远镜的第一个作用是放大远处物体的张角,使人眼能看清角距更小的细节。
望远镜第二个作用是把物镜收集到的比瞳孔直径(最大8毫米)粗得多的光束,送入人眼,使观测者能看到原来看不到的暗弱物体。
2.望远镜的一般特性望远镜的光学系统简称望远系统,是由物镜和目镜组成。
当用在观测无限远物体时,物镜的像方焦点和目镜的物方焦点重合,光学间隔d=o。
当月在观测有限距离的物体时,两系统的光学问隔是一个不为零的小数量。
作为一般的研究,可以认为望远镜是由光学问隔为零的物镜和目镜组成的无焦系统。
这样平行光射入望远系统后,仍以平行光射出。
图9—9表示了一种常见的望远系统的光路图。
为了方便,图中的物镜和目镜均用单透镜表示。
这种望远系统没有专门设置孔径光阑,物镜框就是孔径光阑,也是入射光瞳,出射光瞳位于目镜像方焦点之外,观察者就在此处观察物体的成伤情况。

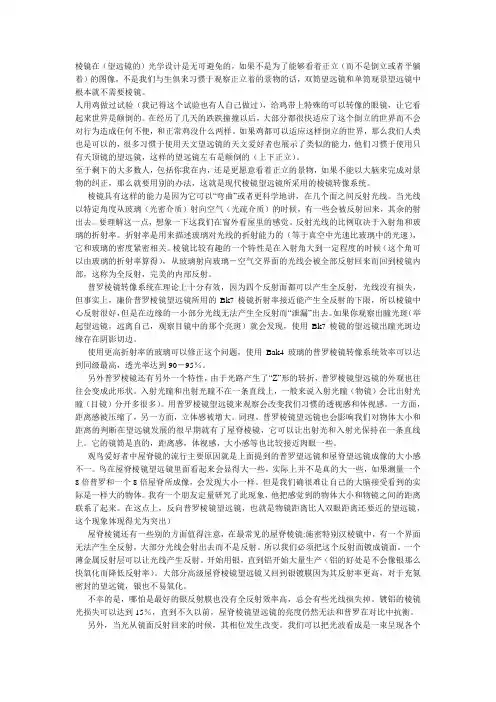

棱镜在(望远镜的)光学设计是无可避免的,如果不是为了能够看着正立(而不是倒立或者平躺着)的图像,不是我们与生俱来习惯于观察正立着的景物的话,双筒望远镜和单筒观景望远镜中根本就不需要棱镜。
人用鸡做过试验(我记得这个试验也有人自己做过),给鸡带上特殊的可以转像的眼镜,让它看起来世界是颠倒的。
在经历了几天的跌跌撞撞以后,大部分都很快适应了这个倒立的世界而不会对行为造成任何不便,和正常鸡没什么两样。
如果鸡都可以适应这样倒立的世界,那么我们人类也是可以的,很多习惯于使用天文望远镜的天文爱好者也展示了类似的能力,他们习惯于使用只有天顶镜的望远镜,这样的望远镜左右是颠倒的(上下正立)。
至于剩下的大多数人,包括你我在内,还是更愿意看着正立的景物,如果不能以大脑来完成对景物的纠正,那么就要用别的办法,这就是现代棱镜望远镜所采用的棱镜转像系统。
棱镜具有这样的能力是因为它可以“弯曲”或者更科学地讲,在几个面之间反射光线。
当光线以特定角度从玻璃(光密介质)射向空气(光疏介质)的时候,有一些会被反射回来,其余的射出去。
要理解这一点,想象一下这我们在窗外看屋里的感觉。
反射光线的比例取决于入射角和玻璃的折射率。
折射率是用来描述玻璃对光线的折射能力的(等于真空中光速比玻璃中的光速),它和玻璃的密度紧密相关。
棱镜比较有趣的一个特性是在入射角大到一定程度的时候(这个角可以由玻璃的折射率算得),从玻璃射向玻璃-空气交界面的光线会被全部反射回来而回到棱镜内部,这称为全反射,完美的内部反射。
普罗棱镜转像系统在理论上十分有效,因为四个反射面都可以产生全反射,光线没有损失,但事实上,廉价普罗棱镜望远镜所用的Bk7棱镜折射率接近能产生全反射的下限,所以棱镜中心反射很好,但是在边缘的一小部分光线无法产生全反射而“泄漏”出去。
如果你观察出瞳光斑(举起望远镜,远离自己,观察目镜中的那个亮斑)就会发现,使用Bk7棱镜的望远镜出瞳光斑边缘存在阴影切边。

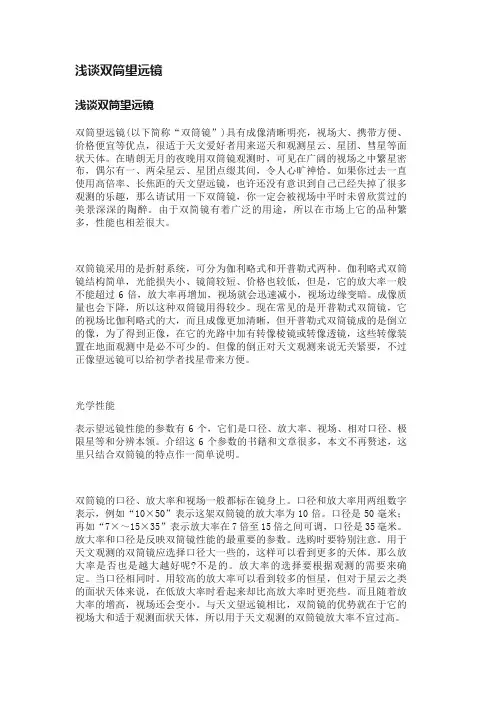

关于双筒棱镜望远镜设计双筒棱镜望远镜是一种常见的望远镜设计,在观测天体和观察远处的物体时很常用。
它的设计原理是利用两个平行放置的棱镜将光线反射并聚焦到观察者的眼睛上,提供清晰的放大视野。
双筒棱镜望远镜的核心部件包括目镜、物镜、二次反光镜和棱镜。
物镜是最重要的部件,它主要负责将远处物体的光线聚焦到二次反光镜上。
二次反光镜将光线反射到平行的棱镜上,通过棱镜的反射和折射,光线最终汇集到观察者的眼睛上。
进入观察者的眼睛的光线会在视网膜上形成一个清晰的图像。
由于双筒棱镜望远镜的设计基于双目观察,观察者可以同时观察到两个独立但相互平行的图像。
这种设计的优势是可以提供更真实的立体感和更广阔的视野。
双筒棱镜望远镜的物镜和目镜有不同的焦距,这样可以将物体的光线聚焦到观察者的眼睛上,并放大物体的图像。
不同的物镜可以提供不同的放大倍数和视场角。
通过更换物镜和目镜,观察者可以根据目标的大小和距离选择合适的配件,以获得最佳的观测效果。
在双筒棱镜望远镜中,二次反光镜和棱镜的质量和精确度非常重要。
二次反光镜需要具有高反射率,并且需要被镀上特殊的金属镀层以增强反射效果。
棱镜则需要具有高折射率和准确的角度,以确保光线的正常传输和聚焦。
双筒棱镜望远镜采用双目观察的设计,除了提供更真实的立体感之外,还可以减轻观察者的眼睛疲劳。
当观察者用一个眼睛观察时,另一个眼睛可以放松,这样可以避免长时间的眼睛疲劳和不适。
双筒棱镜望远镜还有一些额外的设计特点,以提高观测体验。
例如,它可以配备调焦机构来调整焦距和清晰度。
此外,还可以安装红点指示器、手机适配器等附件,以便更轻松地找到并记录观测目标。
总的来说,双筒棱镜望远镜是一种广泛应用于天文学、野外观测等领域的望远镜设计。
它通过利用双目观察和精确的光学元件,可以为观察者提供清晰、真实的视野,较少眼睛疲劳的同时也方便使用和操作。
在选择和使用双筒棱镜望远镜时,应着重考虑光学元件的质量和精确度,以确保最佳的观测效果和体验。
应用光学课程设计一、设计题目双筒棱镜望远镜设计(望远镜的物镜和目镜的选型和设计)二、本课程设计的目的和要求1、综合运用课程的基本理论知识,进一步培养理论联系实际的能力和独立工作的能力。
2、初步掌握简单的、典型的、与新型系统设计的基本技能,熟练掌握光线光路计算技能,了解并熟悉光学设计中所有例行工作,如数据结果处理、像差曲线绘制、光学零件技术要求等。
3、巩固和消化课程中所学的知识,初步了解新型光学系统的特点,为学习专业课与进行毕业设计打下好的基础。
三、设计技术要求双筒棱镜望远镜设计,采用普罗I型棱镜转像,系统要求为:1、望远镜的放大率Γ=6倍;2、物镜的相对孔径D/f′=1:4(D为入瞳直径,D=30mm);3、望远镜的视场角2ω=8°;4、仪器总长度在110mm左右,视场边缘允许50%的渐晕;5、棱镜最后一面到分划板的距离 14mm,棱镜采用K9玻璃,两棱镜间隔为2~5mm。
6、lz′=8~10mm四、设计报告撰写内容本课程设计要求以设计报告形式完成以下工作:1、认真学习相关像差理论和光学设计知识,做好笔记,完成例题作业并上交;2、根据所讲内容进行本设计具体参数以及结构形式的选择,说明选择理论依据;3、进行本设计的外形尺寸计算,要求写明计算过程;4、使用PW法进行初始结构参数r、d、n的求解,要求写明计算过程;5、计算本设计的像差容限,使用Tcos软件完成设计的模拟和计算,手工修改结构参数进行像差的校正;6、绘制相应的像差曲线图和计算数据报表;7、写出本次课程设计的心得体会。
第5章 望远系统设计范例题目:双筒棱镜望远镜设计(望远镜的物镜和目镜的选型和设计) 要求:双筒棱镜望远镜设计,采用普罗I 型棱镜转像,系统要求为: 1、望远镜的放大率Γ=6倍;2、物镜的相对孔径D/f′=1:4(D 为入瞳直径,D =30mm );3、望远镜的视场角2ω=8°;4、仪器总长度在110mm 左右,视场边缘允许50%的渐晕;5、棱镜最后一面到分划板的距离≥14mm ,棱镜采用K9玻璃,两棱镜间隔为2~5mm 。

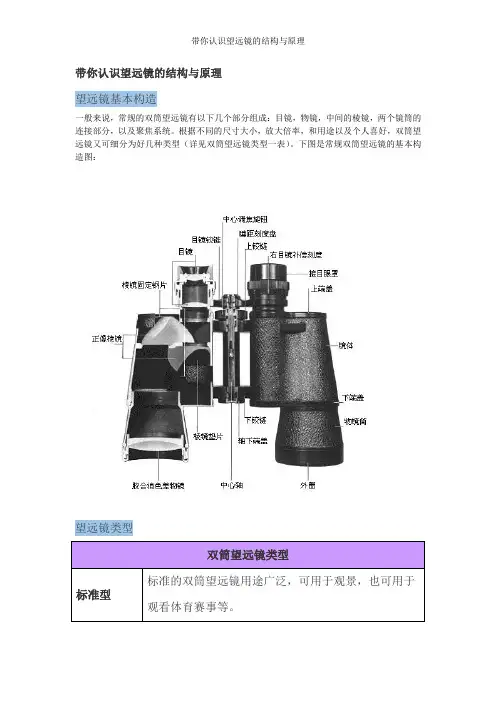

带你认识望远镜的结构与原理望远镜基本构造一般来说,常规的双筒望远镜有以下几个部分组成:目镜,物镜,中间的棱镜,两个镜筒的连接部分,以及聚焦系统。
根据不同的尺寸大小,放大倍率,和用途以及个人喜好,双筒望远镜又可细分为好几种类型(详见双筒望远镜类型一表)。
下图是常规双筒望远镜的基本构造图:望远镜类型双筒望远镜类型标准的双筒望远镜用途广泛,可用于观景,也可用于标准型观看体育赛事等。
望远镜常见问题解答1.望远镜上的两个数字代表什么?望远镜上的两个数字分别代表望远镜的放大倍率和物镜口径。
例如10x42的双筒望远镜,代表该望远镜的放大倍率是10x,物镜口径是42mm。
10x的倍率表示透过望远镜看到的物体被放大了10倍,即100米处的物体看起来是在10米处。
2.望远镜的放大倍率越大越好吗?不是,放大倍数越大,表示远处的目标在视场中显得更大,但同时意味着实际的视场会变得更小,也就是说进入望远镜的光通量会减少,也就是说你看到的目标会变得黯淡审视模糊。
同时,放大倍率过大,会造成晃动不易于手持,也会引起眼睛疲劳,不利于观察。
3.双筒望远镜能否选择变倍的?可以选择,但最好可变倍数不要太大。
变倍望远镜很方便、适合多种用途,是牺牲如下指标为代价的:价格稍高;结构复杂,容易损坏;视角一般偏小;镜片多,分辨能力稍差;逆光表现不如固定倍数,反差会低一点。
4.双筒望远镜和单筒望远镜到底哪一个好?如同字面所示,双筒望远镜有左右对称的镜头,便于人用双眼观察。
而单筒望远镜是用单眼观察。
不过,我们并不能武断地认为双筒望远镜更好。
一般来讲单筒望远镜的倍率比双筒望远镜高,可以将远处的物体放得更大。
而双筒望远镜虽然比单筒望远镜的倍率低,但由于可以用双眼观察,可以得到立体感。
同时由于倍率较低,可以用手拿着使用,便携性较好。
并且由于其视野较广,比较适合用于观看室外的体育比赛。
5.望远镜如何调焦?人们的左右眼在观看和聚焦方面都会有视差,而望远镜的中央调焦系统很好的解决了这个难题。
光学课程设计——望远镜系统结构设计姓名:学号:班级:指导老师:一、设计题目:光学课程设计二、设计目的:运用应用光学知识,了解望远镜工作原理的基础上,完成望远镜的外形尺寸、物镜组、目镜组及转像系统的简易或原理设计。
了解光学设计中的PW法基本原理。
三、设计原理:光学望远镜是最常用的助视光学仪器,常被组合在其它光学仪器中。
为了观察远处的物体,所用的光学仪器就是望远镜,望远镜的光学系统简称望远系统. 望远镜是一种用于观察远距离物体的目视光学仪器,能把远物很小的张角按一定倍率放大,使之在像空间具有较大的张角,使本来无法用肉眼看清或分辨的物体变清晰可辨。
所以,望远镜是天文和地面观测中不可缺少的工具。
它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统.其系统由物镜和目镜组成,当观察远处物体时,物镜的像方焦距和目镜的物方焦距重合,光学间距为零.在观察有限远的物体时,其光学间距是一个不为零的小数量,一般情况下,可以认为望远镜是由光学间距为零的物镜和目镜组成的无焦系统.常见望远镜按结构可简单分为伽利略望远镜,开普勒望远镜,和牛顿式望远镜。
常见的望远镜大多是开普勒结构,既目镜和物镜都是凸透镜(组),这种望远镜结构导致成像是倒立的,所以在中间还有正像系统。
物镜组(入瞳)目镜组视场光阑出瞳1'1ω2'2'ω3 'f物—f目'l z'3上图为开普勒式望远镜,折射式望远镜的一种。
物镜组也为凸透镜形式,但目镜组是凸透镜形式。
为了成正立的像,采用这种设计的某些折射式望远镜,特别是多数双筒望远镜在光路中增加了转像稜镜系统。
此外,几乎所有的折射式天文望远镜的光学系统为开普勒式。
伽利略望远镜是以会聚透镜作为物镜、发散透镜作为目镜的望远镜(会聚透镜的焦距要大于发散透镜的焦距),当远处的物体通远物镜(u>2f )在物镜后面成一个倒立缩小的实像,而这个象一个要让它成现在发散透镜(目镜)的后面即靠近眼睛这一边,当光线通过发散透镜时,人就能看到一个正立缩小的虚象。
