市政工程识图与构造 第十章 隧道与涵洞工程图

  • 格式：pdf
  • 大小：8.53 MB
  • 文档页数：132

下载文档原格式

  / 132

合集下载

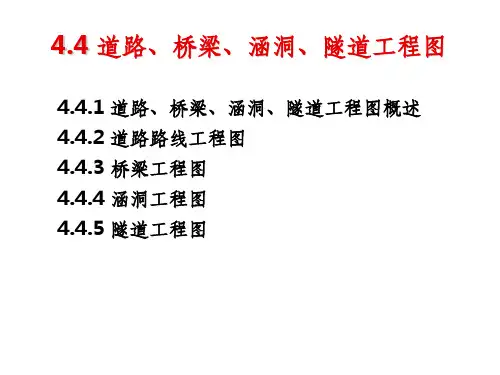

工程制图 道路、桥梁、涵洞、隧道工程图59页PPT

工程制图 道路、桥梁、涵洞、隧道工程图59页PPT
工程制图 道路、桥梁、涵洞、隧道工程 图
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
END
60、人民的幸福是至高无个的法。— —西塞 罗
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更Байду номын сангаас好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

识读涵洞工程图

识读涵洞工程图
以上分别介绍了表达涵洞工程的各个图样，实际上它们是紧密相关的，应该互相对照 联系起来读图，才能将涵洞工程的各部分位置、构造、形状、尺寸认识清楚。
本单元结束
谢谢大家！
• （3）按洞身断面形状分为圆形、卵形、拱形、梯形、矩形等； • （4）按孔数分为单孔、双孔、多孔等； • （5）按洞口形式分为一字墙式(端墙式)、八字墙式(翼墙式)、走廊式等； • （6）按洞顶有无覆盖土分为明涵和暗涵（洞顶填土厚大于50 cm） 等。
单元十二 识读涵洞工程图
二、涵洞的构造
涵洞由洞口、洞身和基础三部分组成。 洞身是涵洞的主要部分，其作用是承受活载压力和土压力等并将其传递 给地基，并保证设计流量通过的必要孔径。常见的洞身形式有圆管涵、拱 涵、箱涵、盖板涵。洞口包括端墙、冀墙或护坡、截水墙和缘石等。它能 保证涵洞基础和两侧路基免受冲刷，并使水流顺畅。一般进出水口均采用 同一形式。常用的洞口形式有端墙式、翼墙式两种，如图12-2所示。
单元十二 识读涵洞工程图
一、涵洞分类
• （1）按构造形式分为圆管涵、拱涵、箱涵、盖板涵，如图12-1所示。
图12-1 涵洞的类型（a）圆管涵各组成部分；（b）盖板涵各组成部分；（c）钢筋混凝土箱涵各组成部分；（d）石拱涵各组成部分
单元十二 识读涵洞工程图
• （2）按建筑材料分为钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵、金属 涵等；
道路工程制图与识图
单元十二 识读涵洞工程图
一、涵洞分类 二、涵洞的构造 三、涵洞的图示方法
单元十二 识读涵洞工程图
涵洞是埋设在路基下的工程构筑物，其纵向与线路方向正交或斜交， 用来从道路一侧向另一侧排水或作为横向穿越道路的地下通道，它与 桥梁的主要区别在于跨径的大小，根据《公路工程技术标准》(JTG B01—2003)中的规定，凡是单孔跨径小于5 m，多孔总跨径小于8m， 以及圆管涵、箱涵，不论其管径或跨径大小、孔数多少均称为涵洞。

道路工程识图(涵洞)课件

道路工程识图(涵洞)课件

涵洞施工图的识图
01
总结词
掌握施工图的绘制要求和规范
总结词
了解施工图中表示的施工顺序和组 织方案
03
02
总结词
理解施工图中各部分结构的施工方 法和工艺
总结词
熟悉施工图中标注的各项内容如 施工材料、设备等
04
04 涵洞图纸识图技巧与注意事项
图纸识图的技巧
明确图纸比例
1.A 了解图纸上的比例尺，以便将图纸上的尺寸转 换为实际尺寸。
启示
在实际工程中，涵洞图纸的识图是至关重要的，需要认真对待每一个细节，确保 施工的准确性和安全性。同时，加强学习和实践，不断提高自己的专业素养和技 能水平，也是成为一名合格的道路工程师必备的素质。
1.谢谢聆 听
道路工程识图(涵洞) 课件
目录
• 涵洞概述 • 涵洞图纸识别基础 • 涵洞图纸识图实践 • 涵洞图纸识图技巧与注意事项 • 案例分析
01
涵洞概述
涵洞的定义与作用
涵洞的定义
涵洞是一种用于排水、灌溉、通 航或满足其他需求的构筑物，通 常设置在河流、沟渠等水体上。
涵洞的作用
涵洞的主要作用是让水流通过， 同时保护道路、农田等免受水流 的冲刷和侵蚀。
涵洞的类型与结构
涵洞的类型
根据使用功能和结构形式，涵洞可分 为管涵、箱涵、盖板涵、拱涵等多种 类型。
涵洞的结构
不同类型的涵洞具有不同的结构特点 ，如管涵由混凝土管组成，盖板涵由 盖板、侧墙和基础等组成。
涵洞的设计与施工流程
01
涵洞设计
涵洞设计包括确定设计流量、选择合适的断面形式和尺 寸、确定基础处理方案等步骤。
案例分析
实际工程中的涵洞图纸识图案例
案例一

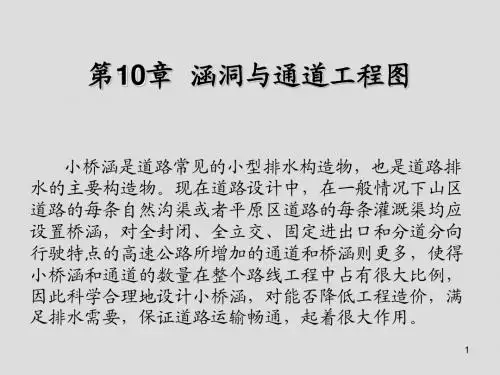

道路工程制图与识图第10章 涵洞与通道工程图

道路工程制图与识图第10章 涵洞与通道工程图

25
10.3.1 立面图 从图10.12中可以看出，立面图用纵断面取而代之， 高速公路路面宽 26 m，边坡采用1∶2，通道净高3m， 长26m，与高速路同宽，属明涵形式。· 10.3.2 平面图 及断面图· 平面图与立面对应，反映了通道宽度与支线路 面宽度的变化情况，还反映了高速路的路面宽度及与支 线道路和通道的位置关系。
13Leabharlann 4）混凝土圆管管节及混凝土圆管钢筋图 由于图面有限，本图未表示出预制管节的接头方式 和要求、管节钢筋构造图、管节工程数量及基础、洞口 等工程数量。
14
15
16
10.2.4 钢筋混凝土箱涵 图10.8所示为单孔钢筋混凝土箱涵立体图。箱涵为 整体闭合式钢筋混凝土框架结构，主要由钢筋混凝土涵 身、锥形翼墙、基础、变形缝等部分组成，具有良好的 整体性和抗震性能，常用于当建筑高度受限时的铁路与 铁路和公路与公路的交叉口处，由于箱涵施工较困难， 造价高，故常常在软土基上采用。
19
（3）侧面图 侧面采用Ⅱ—Ⅱ剖面图取代侧投影表示了洞口的立 面投影。为表达清楚箱涵涵身的断面，另外画出涵身横 断面图，并采用抬高段与不抬高段合成画法使图样简洁。 各部详细尺寸在图中标注时均以字母代替尺寸数字，而 具体数值则以主要指标表的形式给出，使本标准图一图 多用，增加了灵活性和通用性。设计或施工中直接套用 即可。
11
3）侧面图 即洞口正面图，反映了洞高和净跨径236cm，同时 反映出缘石、盖板、八字墙、基础等的相对位置和它们 的侧面形状，地面线以下不可见线条以虚线画出。
12
10.2.3 圆管涵 图10.1所示为圆管涵洞立体分解图。图10.7所示为 端墙式圆管涵洞构造图，洞口为端墙式洞口，端墙的洞 口两侧有30cm 厚5号砂浆片石铺面的锥体护坡，涵管内 径=100cm，壁厚f=8cm。涵管长为1060cm，加两侧 洞口铺砌长共计涵洞的总长为1500cm，涵管管节可用 200cm 或150cm 2种规格。由于其构造对称，故采用 1/2纵剖面图、1/4平面图、1/2侧面图和1/2横剖面图来 表示。 1）1/2纵剖面图 2）1/4平面图 3）1/2侧面图和 1/2横剖面图

道路、桥梁、涵洞、隧道工程图识图

道路、桥梁、涵洞、隧道工程图识图

设计一座桥梁要绘制许多图纸，包括桥位平 面图、桥位地质断面图、桥梁总体布置图、构 件结构图等。
桥位平面图主要表示道路路线通过江河、山 谷时建造桥梁的平面位置，采用较小的比例绘 制。它将桥梁和桥梁与路线连接处和地形、地 物、河流、水准点、地质探孔等表达清楚，与 路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探 所得的水文地质资料绘制的桥位处的河床的水 文地质断面图，包括河床断面、最高水位线、 常水位线和最低水位线，作为设计桥梁、桥台、 桥墩和计算土石方量的依据。
设有水准点高。为159.600米)。 沿 以 在路曲序地比形不1前垂细线线编隔高曲:2形例、同进 直 短部 表 号四线线0相地 指 在 提部 ： 地 ，01方 路 线分 ： ，条 ， 上B3邻0形 北 地 供1M为分 物 采向 线 的.表；： 即当较 称 ，01两部 标 区 核63使： 状 用1的 的 端示在交路细 为 其条分 志 的 对路况 不右细部第丘角线的计字等： 或 方 依线，同侧实且1陵点转等曲头高坐位据3平通的在线字和编弯高线朝号线标和。面常比公设头平号时线，向水之网走图根例里百朝原，，就标上准间：向较据。桩米向地并要应高坡点的，以清地在中桩上区列标有数。。高也此晰形山间。方采出注一值差为来地起岭，百。用曲路条应为拼指表伏地每米1线线较标2接出:达变区隔 数m5表转粗 注图公0路化 采，值1。折的在0纸路0线程 用0每注的等计0。时所及度m写顺地的
水准点
桥位中主心要表示桥梁与路线连接的平面位 里置程，桩桥位中心里程桩，水准点，工程 钻孔，以及桥梁附近的地形、地物等， 作为桥梁设计和施工定位的依据。
桥梁与路线连 接的平面位置
地形、地物
主要表示河床 断面线（用粗实 线绘制），最高 水位、常水位、 最低水位，钻孔 位置、间距、孔 口标高和钻孔深 度，土壤的分层 （用细实线绘 制）、标高和各 土层的物理力学 桥位地质断面图主要用作设计性桥质梁等、。桥 墩、桥台和计算土石方工程量的依据。

工程制图道路桥梁涵洞隧道工程图

工程制图道路桥梁涵洞隧道工程图

比例 混凝土桥面
剖切符号
桥墩
三、构件结构图
构件结构图
●作用：表示构件细部特征
●主要构件图：桥台图；桥墩图；主梁图（或主板图）；
护栏图等
●图示内容：一般构造图：表示结构外形；相互连接
构件构造详图：钢筋结构图
四、斜拉桥梁总布置图图例
桥梁总布置图图例
五、桥梁工程图的阅读方法
总体状况、细部内容综合阅读 1. 设计说明- - 桥梁的名称、桥型、主要技术指标 2. 桥梁总体布置图- - 各构件的关系和相互位置。 3. 构件结构图- - 构件的材料、形状和构造 4. 桥梁总体布置图和构件结构图对照
道路路线工程图表达道路路线的平面位置、线型状况，沿线地形、地物，纵断面标 高与坡度，路基宽度和边坡 、路面结构，桥梁隧道的位置及其与路线的相互关系。
道路分类
公路---城市以外道路 城市道路 厂矿道路 乡村道路
路线平面图
公路路线工程图分类
路线纵断面图 路基（线）横断面图
路线平面图中的常用图例
（摘自《道路工程制图标准》（GB 50162—92）
图框边距：装订边25mm，其余10mm； 标题栏：在图框下部通栏，细实线分栏；高度10mm；
栏目内容如图例所示
二、路线纵断面图
假想沿道路中心线用铅垂面（平面和柱面）剖切 展开后所形成的图样。
表达了道路中心线所处的地面高低起伏、设计路 的坡度、土壤、地质水准点和人工构造物等内容。
水平方向- - 表示道路的前进方向，即道路长度。 垂直方向- - 表示高程
说明
护栏宽度
立柱、桥台位置
桥梁总布置图（续）
横剖视图： 剖切符号：短粗实线， 单边箭头示投影方 向，标注剖视代号；20m跨预应力钢 上部：桥面主要构件、 筋混凝土空心板

桥梁涵洞隧道图


•
•
除洞口环框外，洞门的主体部分是端墙，端墙
顶上设有水沟以排除山体仰坡上的流水。隧道的衬 砌嵌入端墙内，衬砌由拱圈和边墙组成，根据地质 条件边墙有直边墙和曲边墙两种，地质条件很差时 衬砌底部还要修筑仰拱。洞内排水修有侧沟，在洞
门外洞内侧沟与洞外侧沟连接起来。翼墙式洞门和
柱式洞门是在端墙外加设了翼墙或立柱。翼墙顶上 设有水沟，它和端墙顶上的水沟连通，仰坡上下来 的水经过端墙水沟到翼墙水沟，最后流入洞外侧沟 排走。
说明: 1. 本图尺寸单位以cm计 2.材料 基础：M10水泥沙浆砌片石 台身：M10水泥沙浆砌片石,块石镶面 台顶：顶帽、道碴槽为C20级钢筋混凝土 ， 其余为C15级混凝土 3.台顶部分详细尺寸，见台顶构造图
在画正面图的位置画的是桥台的侧面，表示垂直于线路 方向观察桥台。将桥台本身全部画成是可见的，路基、锥体 护坡及河床地面均未完整示出，只画出了轨底线、部分路肩 线（图中长度为75cm的水平线）、锥体护坡的轮廓线（图中 1:1及1:1.25的斜线）及台前台后的部分地面线，这些线及有 关尺寸反映了桥台与线路的关系及桥台的埋深。前墙上距托 盘底部40cm处的水平虚线是材料分界线。图上还注出了基础、 台身及台顶在侧面上能反映出来的尺寸，有许多尺寸是重复 标注的。大量出现重复尺寸是土建工程图的一个特点。
•
公路上常用的U形桥台的总图，它包 括了纵剖面图、平面图和台前、台后合成 视图。纵剖面图是沿桥台对称面剖切得到 的全剖视，主要用来表明桥台内部的形状 和尺寸，以及各组成部分所使用的材料。 平面图是一个外形图，主要用以表明桥台 的平面形状和尺寸。台前、台后合成视图 是由桥台的半正面、半背面组合而成的， 用以表明桥台的正面和背面的形状和大小。
素线坡度为 1:1 。锥顶的高度在中心纵剖面上由

道路工程识图与绘图 模块10道路路线工程图

道路工程识图与绘图
模块10 道路路线工程图
10.1 路线平面图 10.2 路线纵断面图 10.3 路基横断面图
模块10 道路路线工程图
知识目标
（1）了解路线工程图的组成及内容。 （2）了解路线工程图的图示特点及绘制要点。 （3）掌握道路工程常用的各种图形的绘制方法和技巧。
能力目标
能掌握正确阅读道路工程图的方法。
10.1 路线平面图
在路线平面图中，转折处应注写交角点代号并依次编 号，如JD2表示第2个交角点。还要注出线段的起点ZY（直 圆）、中点QZ（曲中）、终点YZ（圆直）的位置。为了 将路线上各段平曲线的几何要素值表示清楚，一般还应在 图中的适当位置列出平曲线要素表，如图10-3和图10-6所 示。如果设置缓和曲线，则将缓和曲线与前、后段直线的 切点分别标记为ZH（直缓点）和HZ（缓直点），将圆曲 线与前、后段缓和曲线的切点分别标记为HY（缓圆点）和 YH（圆缓点）。
10.1 路线平面图
10.1 路线平面图
5. 路线平面图的拼接
由于道路很长，不可能将整个路线平面图画在同一张图纸内，通常需 分段绘制，使用时再将各张图纸拼接起来，每张图纸的右上角应画有角标， 角标内应注明该张图纸的序号和总张数。平面图中路线的分段宜在整数里 程桩处断开。相邻图纸拼接时，路线中心对齐、接图线重合，并以正北方 向为准，如图10-7所示。
10.2 路线纵断面图
10.2 路线纵断面图
③竖曲线。在设计线的纵向坡度变更处，即变坡点，应按公 路工程技术标准的规定设置竖曲线，以利于汽车平稳的行驶。竖 曲线分为凸形和凹形两种，在图中分别用 和 符号表示， 符号中部的竖线应对准变坡点，竖线两侧标注变坡点的里程桩号 和竖曲线中点的高程。符号的水平线两端应对准竖曲线的起点和 终点，水平线上方应标注竖曲线要素值（半径R、切线长T、外距 E）。如图10-9所示，在K4+865处设有R=1 000 m的凹曲线，该 竖曲线中点高程为232.20 m（T=15 m，E=0.20 m）。

建筑制图与识图-第十章


三、路线横断面图
路线横断面图是用假想的剖切平面，垂直于路中心线剖切而得到的图形，其主 要用于表达路线的横断面形状、填挖高度、边坡坡长，以及路线中心桩处横向地面 的情况。通常在每一中心桩处，根据测量资料和设计要求，顺序画出每一个路线横 断面图，作为计算公路的土石方量和路基施工的依据。
在路线横断面图中，路面线、路肩线、边坡线、护坡线均用粗实线表示；路面 厚度用中粗实线表示；原有地面线用细实线表示；路中心线有细点画线表示。
通过识读图10-1可知，新设计的这段公路是从K3+300处开始，由西南方向地 势较低处，自西向东延伸至JD6，右转 ɑ y=58º25’10’’ ，圆曲线半径R=500 m，路线 从竹坪村北通过，在K4+400处跨白沙河，有桥梁一座，到JD7再向左转 ɑ z=23º41’05’’，圆曲线半径R=600 m，路线沿山脚自西向东延伸至K5+200止。
道路、桥梁及涵洞 工程图
第一节
道路路线工程图
导言
路线工程图分公路路线工程图和城市道路工 程图。公路路线工程图简称路线工程图。公路是 建筑在地面上的一个有曲直、起伏的带状工程构 筑物。道路沿长度方向上的中心线是一条曲直起 伏的空间曲线，道路路线就是指这条中心线。
导言
由于道路的曲面起伏变化是与地面的起伏变 化紧密相连的，所以道路路线工程图的图示方法 不同于一般的建筑工程图。路线工程图由路线平 面图、路线纵断面图和路线横断面图组成，绘制 时应遵循《道路工程制图标准》（GB/T 50162—1 992）中的相关规定。
图10-2 平曲线要 素示意图
一、路线平面图
在路线平面图中，转折处应注写交角点代号并依次编号，如JD8表示第8个交 角点。此外，还应注出曲线段的起点ZY（直圆）、中点QZ（曲中）、终点YZ （圆直）的位置；为了将路线上各段平曲线的几何要素值表示清楚，一般还应在 图中的适当位置列出平曲线要素表，如图10-1右下角的“曲线要素表”。

市政工程识图与构造 第十章 隧道与涵洞工程图 第二节 涵洞与通道工程图


3.石拱涵
请读图找答案：
1.洞口属于哪种形式？尺寸? 2.路基的宽度是多少？涵洞的总长度是多少? 3.此拱涵的沉降缝是如何设置的？ 4.拱涵的矢跨比是多少？ （净矢高S与净跨径L之比，右图） 5.涵洞洞身是由哪几部分组成的？ 6.防水层的厚度和使用的材料？
7.涵洞洞身处基础的尺寸（长、宽、高）？（不考虑洞身长 度内的沉降缝） 8.涵洞洞身处铺底的尺寸（长、宽、高）？（不考虑洞身长 度内的沉降缝）
涵身：由钢筋混凝土构成，洞口断面一般为长方形或正方形。 箱涵常用的跨径有200cm、250cm、300cm、400cm、450cm等， 壁厚一般为22～35cm。 基础 ：箱涵基础一般为双层结构。上层为混凝土结构，厚
10cm；下层为砂砾垫层，厚度为40～70cm。
变形缝 ：一般设在洞身中部，连同基础变形缝设置一道通缝。 设于顶、底板的上面和侧墙的外面。
扫坡式 流线式
无论采取任何形式的洞口，河床都必须铺砌
1）端墙式
特点：洞口建筑为垂直涵洞纵轴线、部分挡住路堤边坡的矮墙。 构造简单，但水力性能不好，仅适用于小流速、低冲刷的渠道。
2）锥坡式
特点：在端墙式的基础上将侧向伸出的锥形填土表面予以铺砌。 稳定性好，适用于较高大的涵洞，也是较常用的形式。
3）八字式
作而成。管身多采用预制安装的方式，其预制长度通常有 0.5m 和
1.0m两类；管径有0.50m、0.75m、1.00m、1.25m、1.50m、2.00m六 种。 基础：混凝土或浆砌片石基础、垫层基础等几种类型。 接缝及防水层：涵管接缝宽度不大于5mm，用沥青麻絮填塞
接缝内外侧形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡
1.立面图和平面图与上面的盖板涵图有什么区别？ 圆管涵 盖板涵 立面图：全剖面图 半剖面图 平面图：全平面图 半平面图和半剖面图 2.洞口采用哪种形式？ 那个是入口？那个是出口？ 跌水井洞口和直墙式洞口； 跌水井洞口为入口； 直墙式洞口为出口。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5.涵洞洞高尺寸是多少？涵洞净跨是多少？ 洞高220cm；净跨200cm。 6.洞身设计流水坡度为多少？ 1% 7.涵台基础尺寸是多少（长、宽、高）？涵台基础采用什么材料？ 涵台基础尺寸（1120、100、80）；涵台基础采用M7.5浆砌块石 。 8.铺底的尺寸是多少（长、宽、高）？ 1120、160、25. 9. 路基的宽度是多少？涵洞的总长度是多少？ 路基宽度是8m；涵洞的总长度：1760=2*（20+300+1120/2） 。
3.石拱涵
请读图找答案：
1.洞口属于哪种形式？尺寸? 2.路基的宽度是多少？涵洞的总长度是多少? 3.此拱涵的沉降缝是如何设置的？ 4.拱涵的矢跨比是多少？ （净矢高S与净跨径L之比，右图） 5.涵洞洞身是由哪几部分组成的？ 6.防水层的厚度和使用的材料？
7.涵洞洞身处基础的尺寸（长、宽、高）？（不考虑洞身 长度内的沉降缝） 8.涵洞洞身处铺底的尺寸（长、宽、高）？（不考虑洞身 长度内的沉降缝）
6.防水层的厚度和使用的材料？ 防水层的厚度是15cm，使用的材料是粘土胶泥。 7.涵洞洞身处基础的尺寸（长、宽、高）？（不考虑洞身长度 内的沉降缝） 基础的尺寸：B、a3、60。 8.涵洞洞身处铺底的尺寸（长、宽、高）？（不考虑洞身长度 内的沉降缝） 铺底的尺寸： B、L0-30、20。
拱涵整体形状
（4）箱涵： 组成：钢筋混凝土涵身、基础、变形缝。 箱涵作为整体闭合式钢筋混凝土框架结构，具有良好的整体性 和抗震性，在软土地基及高等级公路上应用广泛。
涵身：由钢筋混凝土构成，洞口断面一般为长方形或正 方形。箱涵常用的跨径有200cm、250cm、300cm、400cm、 450cm等，壁厚一般为22～35cm。 基础 ：箱涵基础一般为双层结构。上层为混凝土结构，
扫坡式 流线式
无论采取任何形式的洞口，河床都必须铺砌
1）端墙式
特点：洞口建筑为垂直涵洞纵轴线、部分挡住路堤边坡的矮墙。 构造简单，但水力性能不好，仅适用于小流速、低冲刷的渠道。
2）锥坡式
特点：在端墙式的基础上将侧向伸出的锥形填土表面予以铺砌。 稳定性好，适用于较高大的涵洞，也是较常用的形式。
3）八字式
1.洞口属于哪种形式？尺寸? 八字式 2.路基的宽度是多少？涵洞的总长度是多少? 路基的宽度=B0；涵洞的总长度=（G2 +2+B/2）*2 3.此拱涵的沉降缝是如何设置的？ 洞口和洞身间设置沉降缝；洞身部分每隔4~6m设置一道沉 降缝；沉降缝的宽度是2cm。 4.拱涵的矢跨比是多少？ 拱涵的矢跨比=f0/l0 。 5.涵洞洞身是由哪几部分组成的？ 从下到上依次是：铺底、基础、涵台、主拱圈、护拱、防 水层。
涵洞
洞身
基础
洞口
作用： 保证涵洞基 础和两侧路 基免受冲刷， 使水流顺流 顺畅。
圆 盖 拱 箱 管 板 涵 涵 涵 涵
翼 墙 截 端 缘 或 水 墙 石 护 墙 坡
1.按照洞口形式分类：
洞口是洞身、路基、河道三者的连接构造物。洞口分入口和出口。
端墙式 锥坡式
洞 口 形 式
八字式 直墙式 平头式
走廊式
交通与市政工程系桥梁教研室 二O一八年秋期
第十章 涵洞与通道工程图
本章所学内容
一、涵洞的分类与组成
二、涵洞工程图 三、通道工程图 四、涵洞工程图的绘制
概述
定义：涵洞：是公路或铁路与
沟渠、道路相交的地方，使水 、人流、车流从路下通过的小
型构造物。
特点：单孔标准跨径L0小于5
米或多孔跨径总长小于8米，以 及圆管涵及箱涵不论管径或跨 径大小、孔径多少，均称为涵 洞。
小桥与涵洞的区别
涵洞：单孔标准跨 径L0小于5米
名称
多孔跨径总长L（m） 单孔垮径L0（m）
小桥
涵洞
8≤L≤30
L＜8
5≤L0＜20
L0＜5
标准跨径:对于梁桥，是指墩到墩的中心距（单孔跨径指的是两桥台台背之间的距 离）；对于拱桥，一般是指净跨径。
第一节 涵洞的分类与组成
一 、涵洞的分类
1.按构造形式分类：圆管涵、拱涵、箱涵、盖板涵等。 2.按建筑材料分类：钢筋混凝土涵、混凝土涵、砖涵、石涵、木 涵、金属涵等；
基础：混凝土或浆砌片石基础、垫层基础等几种类型。
接缝及防水层：涵管接缝宽度不大于5mm，用沥青麻絮填 塞接缝内外侧形成柔性封闭层，再用两层15cm宽的浸透沥 青的油毡包缠接缝。
管涵
帽石 雉墙 翼墙
雉墙
基础
管涵涵身
管涵涵身
管涵涵身及基础
碎 石 基 础
管涵洞口
（2）盖板涵：
厚10cm；下层为砂砾垫层，厚度为40～70cm。
变形缝 ：一般设在洞身中部，连同基础变形缝设置一道 通缝。设于顶、底板的上面和侧墙的外面。
盖板涵与箱涵的区别： 盖板涵：台身与盖板是分开浇筑的（台身也可以 采用砌石圬工），构成的是简支结构。 箱涵：上顶板、下底板与左、右两侧的墙身是连
续浇筑的，构成了刚性结构。
沉降缝及排水设施 ：沉降缝的设置方法与盖板涵相同。
排水设施设于拱背及台背，其作用主要是排除路基的渗水，使 拱圈免受水的浸蚀，确保路基稳定。
拱涵由端节和洞身节组成。
洞身节
拱圈 边墙
基础
洞身节的组成
拱圈 边墙
基础
洞身节的组成
帽石 端墙
拱圈
边墙 基础
涵洞的端节（背面）
端墙顶上的帽石
端墙
基础
涵洞的端节（前面）
3.按洞身断面形状分类：圆形、卵形、拱形、梯形、矩形等；
4.按孔数分类：单孔、双孔、多孔等； 5.按洞口形式分类：一字式(端墙式)、八字式(翼墙式)、锥坡式、 走廓式等； 6.按洞顶有无覆盖土分类：明涵和暗涵(洞顶填土大于50cm)等。
二、涵洞的组成
作用： ①承受活载 和土压力， 并将其传递 给地基。 ②满足水流 量的顺利通 过（洞身应 有适当的纵 坡，最小排 水纵坡一般 为 0.3% 。 ）
铺底厚度30cm。
沉降缝：一般沿洞身方向每隔3～6m设置一道沉降缝，具体位置 需结合地质的变化情况及路堤的高度而定；同时在涵洞与端墙、翼 墙等结构分段处也应设置沉降缝，以免洞口的沉降影响洞身。沉降 缝应当贯穿整个断面（包括基础），缝宽约2～3cm。
盖板涵
帽石
盖板 边墙
翼墙
出入口铺砌
钢筋混凝土盖板涵
7.圆管涵的管节采用什么材料？是如何进行配筋？ 圆管涵的管节采用钢筋混凝土材料,其中混凝土为C20，钢筋是 HPB235；钢筋是双层φ8的螺旋钢筋和内部29根φ6的直筋。 8.路基的宽度是多少？涵洞的总长度是多少？ 路基的宽度是12m；涵洞的总长度=20+210+LT+RT+L1+30 =260+LT+RT+L1
盖板涵构造图(尺寸单位：cm) l—盖板；2—路面；3—基础；4—砂浆填平；5—铺砌；6—八字墙
2.圆管涵
公路工程中的管涵有混凝土管涵和钢筋混凝土管涵，目前我国
公路工程中多采用钢筋混凝土管涵。公路管涵的施工多系预制成管 节，然后运往现场安装。
请读图找答案：
1.剖面图和平面图与上面的盖板涵图有什么区别？ 2.洞口采用哪种形式？那个是入口？那个是出口？ 3.帽石的尺寸是多少（长、宽、高）？ 4.圆管涵的管径是多少？管壁是多少？ 5.圆管涵的基础和地基各指的是图中那个部分？基础采用 的是什么材料？地基采用的是什么材料？ 6.圆管涵的管身由几节管节组成？一个管节的长度是多少 ？相邻管节是靠什么连接在一起的？ 7.圆管涵的管节采用什么材料？是如何进行配筋？ 8.路基的宽度是多少？涵洞的总长度是多少？
特点：敞开斜置，两边八字形翼墙墙身高度随路堤的边坡变化。 工程量小，水力性能好，施工简单，造价低，是最常用洞口形式。
4）直墙式
特点：可视为敞开口为零度角的八字式洞口。适用于净宽窄而 深并且和涵洞宽度一样的渠道。因翼墙短，造价低，多与消力池配
置适用。
5）平头式
特点：平头式洞口常用于钢筋混凝土圆管涵和钢波纹管涵， 需制作特殊的洞口管节（适用于水流通过涵洞挤束不大和流速
8）流线式
特点： 流线型洞口由进水口端节在立面上升高形成流线型构 成，平面也可做成流线型，使涵长方向涵洞净空符合水流进洞收缩 的实际情况。适用于高路堤或路幅较宽、涵身较长的涵洞。
2.按照洞身形式分类：圆管涵、盖板涵、拱涵、箱涵 （1）圆管涵： 组成：管身、基础、接缝及防水层。
管身：作为管涵的主要组成部分，管身通常由钢筋混凝 土制作而成。管身多采用预制安装的方式，其预制长度通常 有 0.5m 和 1.0m 两 类 ； 管 径 有 0.50m 、 0.75m 、 1.00m 、 1.25m、1.50m、2.00m六种。
较小的情况）。
6）走廊式
特点：走廊式洞口由两道平行翼墙在前端展开成八字形或圆 曲线形构成，可使涵前的壅水水位在洞口部分提前收缩跌落，降 低无压力式涵洞的计算高度或提高涵内计算水深，增大涵洞的宣
泄能力。适用于高路堤的情况。
7）扭坡式
特点：①扭坡式洞口与渠道之间由一段变化坡度的过渡段构成。 适用于盖板涵、箱涵、拱涵洞身与人工灌溉渠道的连接。②进口收 缩过渡段长度宜为渠道水深的4~6倍，出口扩散段还应适当增长。
辅助图：必要的构造详图，如钢筋布置图、翼墙断面 图等。
二、涵洞工程图
涵洞工程图：盖板涵、圆管涵和拱涵工程图。 1.钢筋混凝土盖板涵
单孔钢筋混凝土盖板涵构造图
请读图找答案：
1.洞口属于哪种形式？尺寸？采用的材料？ 2.帽石的尺寸是多少（长、宽、高）？ 3.盖板一共几块？盖板的尺寸是多少（长、宽、高）？盖 板采用什么材料？ 4.涵台的尺寸？涵台采用的材料？ 5.涵洞洞高尺寸是多少？涵洞净跨是多少？ 6.洞身设计流水坡度为多少？ 7.涵台基础尺寸是多少（长、宽、高）？涵台基础采用什 么材料？ 8.铺底的尺寸是多少（长、宽、高）？ 9.路基的宽度是多少？涵洞的总长度是多少?
