低压配电系统采用220/380V放射式与树干式相结合的方式，消防配电采用单独的供电回路。
对于单台容量较大的负荷或重要负采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。
三、施工准备（一）施工组织关系：参加机电调试的工作人员及单位组成：安装调试人员：李江涛、马鸿飞、游飞、谢文勇参加调试人员必须服从调试总负责人统一指挥，不得擅自操作、不得随意改动。
甲方组织相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作。
（二）技术组织：1、调试负责人组织相关人员学习和审查图纸资料；2、组织调试人员对调试系统及设备有关技术学习；3、工长对班组调试人员调试方案的技术交底（包括安全措施）；4、准备仪器仪表与工具材料（数字万用表2块；兆欧表（500V）2台；钳形电流表2块；试电笔若干支；电线钳2把、电工刀2把、无线电对讲机4部或手机若干、接地电阻测试仪1台、电工绝缘手套若干、试验用各规格电源线等）；四、电气系统调试（一）系统调试前检查：1、低压配电箱（柜）检查○1检查调整抽屉柜滑道，使抽屉推拉灵活自如，无卡阻碰撞现象；插接的动触头和静触头的中心线应一致，触头插接后应紧密且同步；○2机械联锁动作正确可靠，断路器、空气开关分闸后，隔离触头才能分开，抽屉才能拉出。
检查接地触头的紧密性、可靠性。
当抽屉推入时，接地触头应比主触头先接触，拉出时应比主触头后断开；所有的触头不应有机械损伤的痕迹；○3自动开关、接触器合闸时须将抽屉室的小门关上，合闸后小门被锁住，不能开启，分闸时须将操作手柄按到底，抽屉才能取出；机械联锁机构如有失灵者，应调整合适；抽屉与柜体间的二次回路连接插件应接线正确可靠；抽屉与柜体间的接触及柜体、框架的接地良好。
电气调试施工方案1
电气调试施工方案1一、项目概述本文档旨在阐述电气调试施工方案1，旨在确保电气设备在施工过程中顺利运行，并达到设计要求。
电气调试是整个施工工程中至关重要的一部分，关系到设备的安全、正常运行以及工程的整体质量。
二、调试前准备1.理清施工图纸，确保了解每个电气设备的位置、型号、安装要求等；2.确保所有设备已经安装完成，并且能够正常供电；3.准备好调试所需的工具和仪器，包括万用表、电压表、电流表等；4.检查接线情况，确保接线正确并符合设计要求；5.制定详细的调试计划，包括测试步骤、测试方法、测试标准等。
三、调试步骤1.检查接地情况–使用电阻表检查设备的接地情况，确保接地电阻符合规定。
2.检查供电线路–用电压表检测供电线路的电压，确保电压稳定，并符合设计要求。
3.设备功能性测试–逐个开启电气设备，检查其功能是否正常，包括电机运转、开关功能等。
4.安全保护装置测试–测试设备的安全保护装置是否有效，包括漏电保护器、过载保护器等。
5.性能测试–检测设备的工作性能是否符合设计要求，包括效率、功率因素等。
四、调试记录与报告1.在调试过程中，需详细记录每个设备的测试结果，包括参数数据、测试时间等；2.若发现问题，需立即停止操作，记录问题现象，并提出解决方案；3.调试完成后，整理调试记录，撰写调试报告，包括调试过程、结果、问题与解决方案等。
五、安全注意事项1.操作人员需穿戴好安全防护装备，遵守操作规程，确保人身安全；2.在操作过程中，严禁将工具或手伸入设备内部，严防触电事故的发生；3.若发现异常情况，应及时停止工作，汇报给负责人处理。
六、总结电气调试是电气工程中非常重要的一个环节，需要认真对待。
通过本文中所述的电气调试施工方案1，可以提高电气设备的可靠性和安全性，确保工程顺利进行。
在实际操作中，操作人员需严格按照标准操作流程进行，确保调试过程的顺利进行。
10KV高压设备调试专项施工方案 (5)
10KV高压设备调试专项施工方案1. 引言本文档旨在提供10KV高压设备调试的专项施工方案。
通过合理的调试流程和措施，确保高压设备在投入运行前能够正常工作，保障设备的稳定性和可靠性。
2. 准备工作在进行10KV高压设备调试前，需要进行以下准备工作：•完成设备安装，包括电缆连接、主机设备安装等。
•确认设备所需的电源和电力线路已经配备齐全，符合要求。
•检查设备的接地系统，确保接地良好。
3. 调试流程10KV高压设备调试的流程包括以下步骤：3.1 设备预检在正式调试之前，需要对设备进行预检。
预检内容包括但不限于：•检查设备的电缆连接，确保连接牢固。
•检查设备的接线端子，确保接线端子焊接良好。
•检查设备的主要元件和电器元件，确保无损坏或缺陷。
•检查设备的控制面板，确保面板开关灵活可靠。
3.2 系统联调设备预检合格后，进行系统联调。
系统联调包括以下步骤：•逐一检查各个系统的电气连接，确保连接正确且牢固。
•检查系统的参数设置，如电压、电流、频率等，确保符合设备要求。
•逐步启动系统，观察系统的运行情况，确认是否存在异常现象。
3.3 功能调试系统联调合格后，进行功能调试。
功能调试的内容包括但不限于：•检查设备的开关功能，确保各个开关的正常工作。
•检查设备的保护功能，确保保护装置的灵敏度和可靠性。
•检查设备的报警功能，确保报警装置的准确性和可靠性。
3.4 故障排除在进行功能调试过程中，如果发现异常现象或故障，需要进行故障排除。
故障排除的步骤包括以下内容：•根据现象分析可能的故障原因。
•采取逐步排除法，逐一检查相关设备和元件。
•针对故障进行修复或更换，确保设备能够正常工作。
4. 安全措施在进行10KV高压设备调试的过程中，需要注意以下安全措施：•调试人员必须具备相关的电力知识和操作经验。
•调试人员必须佩戴符合标准的个人防护装备，如绝缘手套、绝缘鞋等。
•在进行高压设备调试时，必须有专人负责监护，确保及时采取应急措施。
6(10)KV变配电系统调试方案
6KV变配电系统调试方案l、编制说明为确保供电的可靠性，6KV变成电系统，通常设计为两段单母线双回路电源供电，由母联断路器将其二段连结，可分段或并联运行。
本方案针对此运行方式编写，适合国内工程项目，现场可结合实际情况予以参考。
2、编制依据设计院设计的施工图纸《电气装置安装工程电气设备交接试验标准》CB50150－91。
《电力系统继电保护及电网安全自动装置检验条例》。
《电气安装工程施工及验收规范》GB50303－2002。
《保护继电器教验》。
有关的电气计量表计检定规程。
电气设备的厂家技术文件资料。
工程项目的施工组织设计。
有关的电气试验，运行安全操作规程。
公司《质量保证手册》、《质量体系文件》及其支撑性文件。
3、工程概况3．1、系统的运行方式6KV两段进线，来自同一系统，Ⅰ、Ⅱ段母线由母线联络柜联结。
母联设有BZY备用电源自投装置，可分别选择两段母线分段或一进线带二线。
母线馈线变压器若干台和高压电动机若干台。
母线侧无发电机，二次系统无同期回路。
3．2、主要设备实物工程量用表格列出变压器、电动机、高压开关柜，控制、保护、信号盘柜等主要设备的台件数量、规格型号。
3．3、技术参数用表格的形式列出主设备电气性能参数，继电保护整定值，有特殊要求设备的技术参数。
本方案不包括高压电动机及低压系统的调试。
4、调试工作的程序，按照下列步骤进行4．1、人员、试验设备、仪表、仪器、消耗材料的准备。
4．2、技术资料准备，熟悉会审图纸。
4．3、电气设备的高压试验4．4、盘柜的外观检查，元器件复核，盘内线校核。
4．5、保护继电器及综合保护单元校验整定，计量表计的校验。
4．6、盘柜间二次联络线校核。
4．7、直流盘柜调试。
4．8、中央信号系统调试。
4．9、进线柜、母联柜本体调试。
4．10、PT柜二次回路的调试。
4．11、交流二次回路计量表计、线路调试。
4．12、交流二次保护回路调试4．13、进线、母联及公用系统与微机远控监测、保护、信号整组试验（BZT）。
电气调试工程施工方案范本
电气调试工程施工方案范本一、施工准备工作1. 施工前准备在进行电气调试工程之前，施工方需要做好以下准备工作：（1）制定施工计划：根据施工图纸和设计要求制定合理的施工计划，确定施工的工期和施工的流程。
（2）搭建施工场地：确定施工现场，搭建临时施工设施，包括搭建施工平台、搭建临时电源系统、确保施工现场的安全。
（3）购置和准备施工所需材料和设备：根据施工需求，购置和准备所需的施工材料和设备，包括电气设备、调试仪器和工具等。
（4）培训和安全教育：对施工人员进行电气调试方面的培训，提醒施工人员注意施工安全，并制定相应的安全管理措施。
2. 施工组织和协调在电气调试施工中，需要合理组织和协调施工人员的工作，确保施工进度和施工质量。
具体包括：（1）确定施工队伍：根据施工需要，确定施工队伍的组成和人员分工。
（2）制定施工方案和施工流程：根据实际情况和设计要求，制定详细的施工方案和施工流程，明确各个施工环节的工作内容和工作顺序。
（3）加强协调和沟通：加强施工人员之间的协调和沟通，确保施工各项工作的顺利进行。
二、施工实施阶段1. 施工具体步骤电气调试施工通常包括以下几个具体步骤：（1）设备安装和接线：按照设计要求和施工图纸，对电气设备进行安装和接线。
（2）试运行和初步调试：完成设备安装和接线后，进行试运行和初步调试，确保设备的基本功能正常。
（3）配电系统调试：对配电系统进行调试，包括配电设备的运行试验和稳定性测试。
（4）照明系统调试：对照明系统进行调试，包括灯具的亮度和稳定性测试。
（5）动力系统调试：对动力系统进行调试，包括电流、电压等参数的测试和稳定性试验。
（6）接地系统检测：对接地系统进行检测和测试，确保接地系统的可靠性和安全性。
2. 施工质量控制在电气调试施工中，需要严格控制施工质量，确保施工质量符合相关规范和标准。
具体包括：（1）设备安装质量控制：对设备安装过程进行质量检查和控制，确保设备安装符合要求。
（2）接线质量控制：对设备接线过程进行质量检查和控制，确保接线质量合格。
kV变电站电气设备安装及调试施工方案

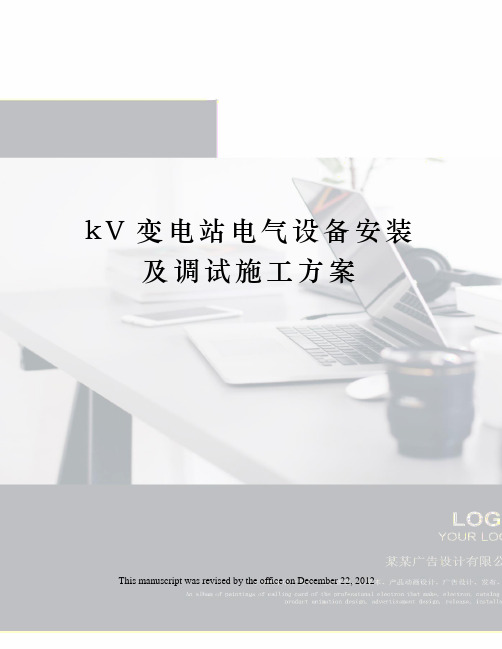

k V变电站电气设备安装及调试施工方案This manuscript was revised by the office on December 22, 2012XXXX工程电气设备安装及调试项目审核：校核：编制：XXX工程有限公司二〇一七年七月二十七日目录1.1 工程名称XXXX工程电气设备安装及调试项目。
1.2 工程内容1、主变压器及其附属设备安装；2、中性点成套装置安装；3、站用配电干式变压器安装；4、中低压成套配电装置安装；5、无功补偿成套装置安装；6、计算机监控系统；7、继电保护及安全自动装置安装；8、组合电器及避雷器安装；9、1kV电力电缆、35kV电力电缆、控制电缆的安装；10、设备调试。
2.1 临时设施根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。
2.2 劳动力安排：2.3 技术准备1、认真学习熟悉施工图纸，理解设计的意图，搞好图纸会审。
2、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案。
3、由公司工程部，进行技术交底，技术交底的内容为：图纸交底施工组织设计交底设计变更和洽商交底分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良。
4、组织现场施工人员学习工程质量验收规范及质量体系标准与作业指导书，实行专业技术培训，全面掌握熟悉安装工程质量检验评定标准。
5、建立各种规章制度：材料管理制度安全责任制施工现场用水用电安全制度卫生值勤制度出勤考核制度。
6、对工人岗前进行安全教育与安全交底。
2.4主要施工器具1、安装准备2、变压器及其附属设备安装（中性点成套设备）3、110kV GIS高压组合电气安装4、SVG无功补偿系统安装5、35kV高压开关柜安装6、接地变，站用变设备安装7、0.4kV低压开关柜安装8、ＳＶＧ（启动柜、功率柜、控制柜等安装）9、继保装置和通信装置安装10、直流系统安装→监控系统和远程自动控制安装11、电力电缆和控制电缆及直流电缆敷设等（注：安装顺序仅供参考，实际情况应根据土建进度情况决定）第三章所有电气设备安装的具体措施3.1 110kV主变器安装方案本方案适用于500kV及以下电压等级的电力变压器安装。
10KV高压设备调试专项施工方案范本
10KV高压设备调试专项施工方案范本一、项目概述该项目是对一座10KV高压设备进行调试，包括电缆接头、变电站设备、电力系统等方面的调试工作。
本施工方案旨在保证调试工作的安全、高效和顺利进行。
二、施工准备1.确定调试时间和地点，制定调试计划和方案。
2.确定调试人员，对调试人员进行专业培训和安全教育，并确保其具备相应的证书和技能。
3.准备必要的工具和设备，包括万用表、电流表、电压表等调试工具，以及绝缘手套、绝缘靴、安全带等安全装备。
4.检查调试设备的完好性和安全性，确保设备符合相关标准和要求。
5.安排施工现场的安全保障措施，包括设置警示标志、隔离区域、消防设备等。
三、施工流程1.对电缆接头进行调试，包括检查接头的接触情况、测量电缆的电阻和绝缘电阻等。
2.对变电站设备进行调试，包括检查开关、变压器、保护装置等设备的运行情况和性能。
3.对电力系统进行调试，包括检查电压、电流、功率因数等参数，并进行相应的调整和校准。
4.在调试过程中，及时记录数据和结果，并进行分析和总结，以便后续的优化和改进。
5.完成调试后，对施工现场进行清理和整理，确保设备和环境的安全和整洁。
四、安全措施1.严格遵守安全操作规程和标准，确保施工过程的安全和稳定。
2.使用专业的工具和设备，避免电击、火灾等事故的发生。
3.对施工现场进行隔离和警示，防止非工作人员进入施工区域。
4.对施工人员进行安全培训和教育，确保其具备相应的安全意识和技能。
五、总结本施工方案是基于高压设备调试的实际情况和要求制定的，旨在保证调试工作的安全、高效和顺利进行。
在施工过程中，应严格遵守安全规程和标准，确保施工的安全和稳定。
同时，应及时记录数据和结果，以便后续的优化和改进。
10KV变电站电气调试施工方案.doc
10KV变电站电气调试施工方案内容一.准备说明2二.汇编基础2三.项目概述2四、施工平面布置图3五、施工技术方案3六、施工质量保证措施19七、施工安全保证措施23八、文明施工措施29九.施工进度计划30十、建筑人力资源需求计划30十一、施工设备、机具、测量仪器和标准仪器清单30 10二.工程消耗材料清单30 10三.工作危害分析(JHA)记录表31首先，编写高压试验说明的目的是依靠仪器和设备，通过模拟来测试电气设备绝缘性能的可靠性。
高压电气设备的试验是判断设备能否投入运行，防止设备绝缘损坏，保证安全运行的重要措施。
本方案仅适用于丁一净化厂10KV变电站工程的电气调试部分。
二.编制依据1)施工合同及相关技术要求；2)设计图纸；3) GB50150-一.准备说明2二.汇编基础2三.项目概述2四、施工平面布置图3五、施工技术方案3六、施工质量保证措施19七、施工安全保证措施23八、文明施工措施29九.施工进度计划30十、建筑人力资源需求计划30十一、施工设备、机具、测量仪器和标准仪器清单30 10二.工程消耗材料清单30 10三.工作危害分析(JHA)记录表31首先，编写高压试验说明的目的是依靠仪器和设备，通过模拟来测试电气设备绝缘性能的可靠性。
高压电气设备的试验是判断设备能否投入运行，防止设备绝缘损坏，保证安全运行的重要措施。
本方案仅适用于丁一净化厂10KV变电站工程的电气调试部分。
二.编制依据1)施工合同及相关技术要求；2)设计图纸；3)GB 50150:10kV变电站工程中的电气调试和传输；项目位置:鄂尔多斯市库布齐清洁能源基地。
鄂尔多斯丁一净化厂安装工程由中国石化宁波工程有限公司设计，中国石化宁波工程有限公司承包，中国咨询工程建设监理公司监理。
2)工程特点和难点1.该地区属于沙漠气候，雨水少，天气干燥，沙尘暴频繁。
