直流无刷培训资料xx年xx月xx日contents •无刷直流电机工作原理•无刷直流电机控制器•无刷直流电机应用•无刷直流电机发展趋势•无刷直流电机系统设计目录01无刷直流电机工作原理无刷直流电机（BLDC）是一种采用电子换向装置代替机械换向装置的直流电机。

无刷直流电机具有高效率、高可靠性、易于维护等特点，被广泛应用于各种工业和商业场合。

定义和特点无刷直流电机由电机本体、电子换向器和控制系统三部分组成。

电机本体采用永磁体和电磁铁相互作用产生转矩，电子换向器根据转子位置控制电磁铁的通电状态，实现电机的换向和旋转。

工作原理概述与有刷电机的区别无刷电机采用电子换向装置，无需更换碳刷，维护方便且成本较低。

有刷电机调速性能较差，而无刷电机可以通过控制器实现宽范围、高精度的调速。

有刷电机采用机械换向装置，需要定期更换碳刷，维护成本较高。

02无刷直流电机控制器功率电路有感/无感控制，驱动电路选择控制器类型BLDC（无刷直流）电机控制器控制芯片MCU/DSP控制芯片的应用与选择控制器硬件设计控制算法编码器接口通讯接口光电编码器，霍尔传感器接口CAN通讯，UART通讯，I2C通讯03控制器软件设计02 01PID控制，PWM调制方式，磁场定向控制常见故障与排除检查散热设计，确认散热器件是否正常工作控制器过热电机振动无法启动控制器异常检查电机安装是否牢固，电机转速是否正常检查电源是否正常，电机是否被锁定，编码器信号是否正常检查控制器的输入电压，电流和温度等参数是否正常03无刷直流电机应用无刷直流电机在空调中作为风扇驱动，具有噪音小、效率高的特点，可实现智能控制和节能。

空调无刷直流电机可用于冰箱的冷却系统，提高冷却效率，延长冰箱使用寿命。

冰箱无刷直流电机在洗衣机中作为驱动部件，可实现高效洗涤和智能控制。

洗衣机家用电器无刷直流电机可应用于机器人关节部位，实现高精度、高速度的机械臂控制，提高工业自动化水平。

工业控制机器人无刷直流电机可用于自动化生产线的传送带、升降机等设备，提高生产效率和产品质量。

电机直流课程设计一、课程目标知识目标：1. 让学生掌握电机直流的基本工作原理，包括电磁感应定律在直流电机中的应用。

2. 使学生了解并掌握直流电机的类型、结构、性能及用途。

3. 引导学生理解并掌握电机转速与电枢电压、电流的关系，以及励磁对电机性能的影响。

技能目标：1. 培养学生能够正确使用万用表、示波器等工具进行电机参数测试的能力。

2. 培养学生具备分析、解决直流电机常见故障的能力。

3. 让学生学会设计简单的直流电机控制系统，并能进行基本的调试。

情感态度价值观目标：1. 培养学生对电机工程技术的兴趣和热情，激发他们探索科学的精神。

2. 培养学生的团队协作意识，使他们能够在学习过程中积极与他人交流、合作。

3. 引导学生认识到电机技术在生产、生活中的重要作用，增强他们的社会责任感。

课程性质：本课程为电机原理与应用的实践课程，注重理论知识与实际操作的结合。

学生特点：学生处于高中年级，已具备一定的物理基础和动手能力，对新技术具有强烈的好奇心。

教学要求：教师应采用启发式教学，引导学生通过实验、讨论等方式主动探究电机直流的知识，提高他们的实践操作能力和问题解决能力。

同时，注重培养学生的团队合作意识和科学素养，为后续学习打下坚实基础。

通过分解课程目标为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. 直流电机的基本原理：包括洛伦兹力定律、电磁感应定律在直流电机中的应用，电机转速与电枢电压、电流的关系，以及励磁对电机性能的影响。

2. 直流电机的类型与结构：介绍常见的直流电机类型，如永磁直流电机、励磁直流电机；讲解电机的结构，包括电枢、励磁绕组、换向器等组成部分。

3. 直流电机的性能与用途：分析不同类型直流电机的性能特点，如功率、转速、效率等，探讨其在实际应用中的选择和适用场合。

4. 直流电机控制系统设计：学习电机控制的基本原理，设计简单的直流电机控制系统，包括调速、转向等功能。

5. 直流电机参数测试与故障分析：教授如何使用万用表、示波器等工具进行电机参数测试，分析常见故障原因，并提出相应的解决方法。

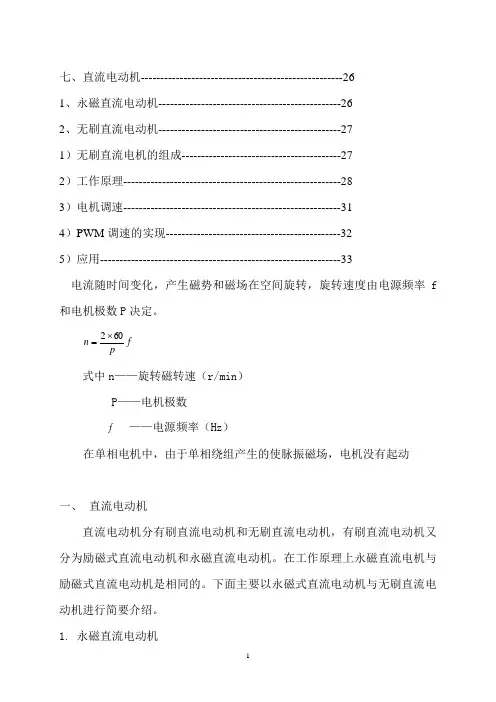

七、直流电动机----------------------------------------------------261、永磁直流电动机-----------------------------------------------262、无刷直流电动机-----------------------------------------------271）无刷直流电机的组成-----------------------------------------272）工作原理--------------------------------------------------------283）电机调速--------------------------------------------------------314）PWM 调速的实现---------------------------------------------325）应用--------------------------------------------------------------33电流随时间变化，产生磁势和磁场在空间旋转，旋转速度由电源频率f 和电机极数P 决定。

f pn 602⨯= 式中n ——旋转磁转速（r/min ）P ——电机极数f ——电源频率（Hz ）在单相电机中，由于单相绕组产生的使脉振磁场，电机没有起动一、 直流电动机直流电动机分有刷直流电动机和无刷直流电动机，有刷直流电动机又分为励磁式直流电动机和永磁直流电动机。

在工作原理上永磁直流电机与励磁式直流电动机是相同的。

下面主要以永磁式直流电动机与无刷直流电动机进行简要介绍。

1. 永磁直流电动机高、噪音低、调速范围宽、调速精度高、振动小、寿命长等优点。

下面就空调用无刷直流电机的组成及工作原理作简要介绍：（1）无刷直流电机的组成：直流电机本体：定子部分主要采用集中式绕组，根据控制方式的不同，绕组相数有单相、二相、三相、四相等结构，用得最多的是三相绕组结构，绕组的接法有星形接法和环形接法两种，绝大部分绕组采用星形接法。

直流无刷培训资料在现代电气技术的领域中，直流无刷电机以其高效、可靠、调速性能好等诸多优点，成为了众多应用场景中的热门选择。

从工业自动化到家用电器，从电动汽车到航空航天，直流无刷电机的身影无处不在。

为了让大家更好地理解和掌握直流无刷电机的相关知识，本文将为您提供一份全面的直流无刷培训资料。

一、直流无刷电机的基本原理直流无刷电机的工作原理与传统的有刷直流电机有一定的相似性，但又有着显著的区别。

传统的有刷直流电机通过电刷和换向器来实现电枢绕组中电流的换向，从而使电机持续旋转。

然而，电刷和换向器的存在不仅会产生摩擦和磨损，降低电机的效率和可靠性，还会限制电机的转速和使用寿命。

直流无刷电机则采用电子换向装置来代替电刷和换向器。

它通常由定子、转子和位置传感器组成。

定子上布置有绕组，而转子则由永磁体构成。

位置传感器用于检测转子的位置，并将信号反馈给电子换向装置，从而控制定子绕组中电流的通断和方向，实现电机的持续旋转。

二、直流无刷电机的结构特点1、定子定子铁芯：一般由硅钢片叠压而成，以减少涡流损耗。

定子绕组：常见的有集中绕组和分布绕组两种形式。

2、转子永磁体：提供磁场，常见的有钕铁硼、钐钴等高性能永磁材料。

磁钢安装方式：可以分为表贴式和内嵌式。

3、位置传感器霍尔传感器：是一种常见的位置传感器，具有成本低、响应速度快等优点。

光电编码器：精度较高，但成本也相对较高。

三、直流无刷电机的优点1、高效节能由于没有电刷和换向器的摩擦损耗，直流无刷电机的效率通常比有刷直流电机高。

2、调速性能好通过改变输入电压或控制信号的频率，可以实现电机转速的平滑调节。

3、可靠性高没有电刷和换向器的磨损，减少了故障点，提高了电机的可靠性和使用寿命。

4、低噪音、低振动运行平稳，产生的噪音和振动较小，适用于对环境要求较高的场合。

四、直流无刷电机的控制方式1、方波控制也称为六步换向控制，控制方式简单，但电机运行时转矩脉动较大。

2、正弦波控制能够实现更加平滑的转矩输出，减小转矩脉动，但控制算法相对复杂。
