完整word版机械设计基础典型试题及答案10套

A卷一、简答与名词解释(每题5分,共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。

4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。

平面自由构件的自由度为3。

5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时 ,机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。

原动件数目<自由度 ,构件运动不确定；原动件数目>自由度 ,机构无法运动甚至构件破坏。

6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。

7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。

α＋γ≡900。

压力角（传动角）越小（越大） ,机构传力性能越好。

偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮 ,当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时：ρ=rT,凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。

在机构运动过程中 ,该处轮廓易磨损变形 ,导致从动件运动规律失真。

一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大约束数为2 。

5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

8、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转化为直线运动。

14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

……………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计基础机考题及答案1-10套国开期末考试2414《机械设计基础》机考试题及答案(第1套)一、判断正误题（共11题，共22分）1、悬挂的小球静止不动就是因为小球对绳向下的重力与绳对小球向上的拉力相互抵消的缘故。

（×）2、作用于刚体上、莫点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。

（√）3、力偶无合力。

（√）4、铰链四杆机构都有摇杆这个构件。

（×）5、在实际生产中，机构的“死点”位置对工作都就是不利的，处处都要考虑克服。

（×）6、衡量铸铁材料强度的指标就是强度极限。

（√）7、由渐开线的形成过程可知，基圆内无渐开线。

（√）8、若齿轮连续传动，其重合度要大于或等于1.（√）9、蜗杆传动一般用于大速比的场合。

（√）10、压入法一般只适用于配合尺寸与过盈量都较小的联接。

（√）11、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就就是在振动及交变载荷作用下，也不需要防松。

（×）二、单项选择题（共10题，共30分）1、两个构件之间以线或点打仗形成的活动副，称为（B）。

【A】：低副B】：高副C】：转动副D】：移动副2、下图所示的平面四杆机构中，各杆长度分别为a=25mm，b=90mm。

c=75mm，d=100mm、若杆BC就是机构的主动件，CD 为机架，机构就是C）。

A】：双曲柄机构B】：曲柄摇杆机构C】：双摇杆机构D】：曲柄滑块机构3、曲柄摇杆机构的死点发生在（B）位置。

A】：主动杆与机架共线B】：主动杆与摇杆共线C从动杆与机架共线D】：从动杆与连线共线4、凸轮机构从动杆的活动纪律，就是由凸轮的（B）所决定的。

【A】：外形B】：轮廓曲线C】：压力角D】：滚子5、渐开线齿廓基圆上的压力角（D）。

A】：大于B】：等于20°C】：小于D】：等于6、（A）就是标准外啮合斜轮传动的正确啮合条件之一A】：两齿轮的螺旋角旋向相反B】：两齿轮的缎面模数相等C】：两齿轮的端面压力角相称D】：两齿轮的齿数相等7、传动比大而且精准的传动就是（C）。

《机械设计基础》试题库一、是非题1 .构件是组成机构的各相对运动的单元。

（J ）2.在设计平面四杆机构时，一定要避免死点位置。

（X）3.在钗链四杆机构中，曲柄一•定是最短杆。

（X）4.对心曲柄滑块机构具有急回特性。

（X ）5.平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。

（X）6.平面四杆机构中的死点位置，就是采用任何方法都不能使机构运动的位置。

（X ）7.平面四杆机构中至少存在一个曲柄。

（X ）8.在曲柄摇杆机构中，若改变主动件曲柄转速值，将会使表示急回运动特性的行程速度变化系数值得到改变。

（X ）9.在设计滚子从动件盘形四轮机构时，滚子的半径可以任意选取。

（X ）10.在设计平底直动从动件盘形凸轮机构时，从动件平底的长度可以任意选取。

（X ）11.凸轮机构压力角的大小对机构运动无影响。

（X ）12.凸轮机构常用于传力较大的场合。

（X ）13.绘制滚子从动件盘形四轮工作轮廓时，可由其理论轮廓上各点的向径减去滚子半径求得。

"）14.设计盘形四轮时，取基圆越小越好。

（X ）15.同一条渐开线上各点的压力角不和等。

（J ）16.变位齿轮的模数、压力角仍和标准齿轮一样。

（V ）17.正传动齿轮也就是正变位齿轮。

（V ）18.用仿形法加工标准直齿圆柱齿轮（正常齿）时，当齿数少于1 7时产生根切。

（X ）19.一对外啮合渐开线斜齿圆柱齿轮，轮齿的螺旋角相等，旋向相同。

（X ）20.轮系的传动比，是指轮系中首末两齿轮的齿数比。

（X ）21.渐开线齿轮上具有标准模数和标准压力角的圆称为分度圆。

（X ）22.相啮合的一对齿数不相等的齿轮，因为两轮压力角相等，模数相等，所以齿形相同。

（X ）23.彷形法加工的齿轮比范成法加工的齿轮精度高。

（X ）24.负传动齿轮也就是负变位齿轮。

（V）25.刚性转子若达到了静平衡，也就是满足了动平衡。

（X）1.一般联接多用细牙螺纹。

（X ）2.圆柱普通螺纹的公称直径就是螺纹的最大直径。

《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。

下面是一份试题和答案，希望能对读者有所帮助。

一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。

答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。

答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。

答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。

答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。

答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。

答案：机械设计在工业设计中具有举足轻重的地位。

机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。

同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。

2、请说明机械零件常用金属材料应具备哪些性能。

答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题：1 .凸轮主要由( 凸轮 )，( 从动件 )和 ( 机架 )三个基本构件组成。

2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件，( 滚子 )从动件和( 平底 )从动件。

3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构，( 槽轮)机构，(凸轮间歇)机构和( 不完全齿 ) 机构等几种。

5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的(法面模数 )和(法面压力角 )都相等，齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400，当取c 杆为机架时，它为( 曲柄摇杆 )机构;当取d杆为机架时，则为( 双摇杆 )机构。

8 平面连杆机构当行程速比K( >1 )时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为( 曲柄 )主动件( 曲柄与机架 )共线时。

13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。

14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。

15 滚动轴承代号为62305/P5;各部分的含义是：“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。

16.螺纹的公称直径是指它的( 大径 )，螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。

17.螺纹的公称直径是指它的 ( 大径 )。

M16*2的含义是 ( 细牙螺纹外径16螺距2 )。

18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承，2_是宽度系列 5是内径代号 )。

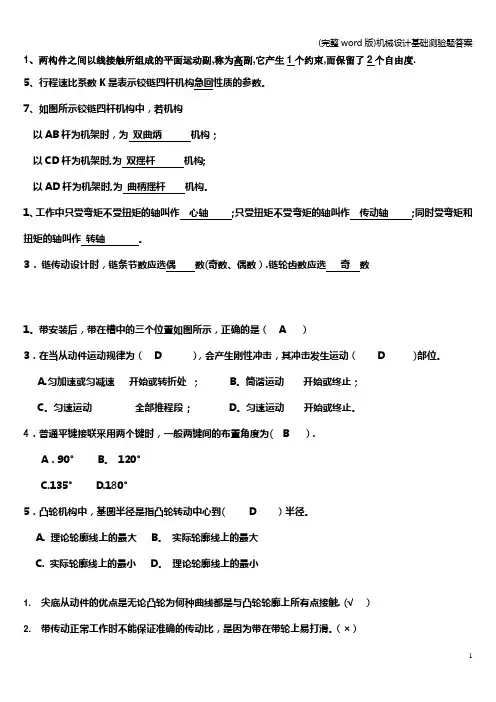

1、两构件之间以线接触所组成的平面运动副,称为高副,它产生1个约束,而保留了2个自由度.5、行程速比系数K是表示铰链四杆机构急回性质的参数。

7、如图所示铰链四杆机构中，若机构以AB杆为机架时，为双曲炳机构；以CD杆为机架时,为双摇杆机构;以AD杆为机架时,为曲柄摇杆机构。

1、工作中只受弯矩不受扭矩的轴叫作心轴;只受扭矩不受弯矩的轴叫作传动轴;同时受弯矩和扭矩的轴叫作转轴。

3．链传动设计时，链条节数应选偶数(奇数、偶数）.链轮齿数应选奇数1。

带安装后，带在槽中的三个位置如图所示，正确的是（ A ）3．在当从动件运动规律为（ D ），会产生刚性冲击，其冲击发生运动（ D )部位。

A.匀加速或匀减速开始或转折处；B。

简谐运动开始或终止；C。

匀速运动全部推程段; D。

匀速运动开始或终止。

4．普通平键接联采用两个键时，一般两键间的布置角度为( B ）.A．90°B。

120°C.135°D.180°5．凸轮机构中，基圆半径是指凸轮转动中心到( D ）半径。

A. 理论轮廓线上的最大B。

实际轮廓线上的最大C. 实际轮廓线上的最小D。

理论轮廓线上的最小1. 尖底从动件的优点是无论凸轮为何种曲线都是与凸轮轮廓上所有点接触. (√）2. 带传动正常工作时不能保证准确的传动比，是因为带在带轮上易打滑。

（×）3. 斜齿圆柱齿轮强度按其法面齿形计算。

(√)4. 蜗杆传动的正确啮合条件之一是：蜗杆的螺旋线升角γ与蜗轮齿螺旋角β大小相等,方向相反。

(×）5. 在平面机构中，自由度的减少数就等于约束数。

（√)1. 试述齿轮传动的设计准则？（1）软齿面闭式齿轮传动：通常先按齿面接触疲劳强度进行设计，然后校核齿根弯曲疲劳强度。

1 （2）硬齿面式齿轮传动：通常先按齿根弯曲疲劳强度进行设计，然后校核齿面接触疲劳强度。

1 （3)高速重载齿轮传动，还可能出现齿面胶合，故需校核齿面胶合强度.0。

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1-11-21-31-41-5自由度为：F=3H_QP L+P H_PJ_F'= 3x7 -(2x9 + 1-0)-1= 21-19-1=1或：F = 3n-2P L-P H=3x6—2x8—1=1自由度为F = 3n-(2P L + P H-P,)-F' = 3x9-(2xl2+l-0)-l =1或：F = 3n-2P L-P H= 3x8-2x11-1= 24-22-1=11-10自由度为：F=3H_(2P L+P H_P')_F= 3xl0-(2xl4+lx2-2)-l = 30-28-1=1或：F = 3n-2P L-P H=3x9-2x12-1x2= 27-24-2=11-11F = 3n-2P L-P H=3x4-2x4-2=21-13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。

31-14：求出题1-14图正切机构的全部瞬心。

设co^lOrad/s,求构件3的速度匕。

v3 = v PB = 片3I = 10x200= 2 000/7/7?/51-15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比COjCD屮构件1、2的瞬心为P12P：4, P"分别为构件2与构件1相对于机架的绝对瞬心1 — 16：题1-16图所示曲柄滑块机构,已知：l AB =10Qmm/s , l BC = 250mm/s ,®=10md/s,求机构全部瞬心、滑块速度匕和连杆角速度在三角形ABC 中，旳 =一巴一，smZBCA= — , cosZZ?CA = —, sm45° sin Z^CA 55\AC\ = l BC l|AC|«31Q7/W/Msill ZABC sm 4 5° 1 1v3 = v PB = 片4用3〔 = 10x ACjtanZBGA «916565F7?,W/S©I片4心| = ^21^24^12 |I 片4 对100x10 “ 「co. = ----- — co. = —= --------- p 2 9 rad / 5"也匕| A/2|AC|-1001-17：题1-17图所示平底摆动从动件凸轮1为半径r = 20的圆盘，圆盘中心C与凸轮回转中心的距离l AC = lSinm, /曲=90加〃叭©=10sd/s,求6> = 0°和& = 180°时，从动件角速度血"的数值和方向。

机械设计基础典型试题汇编（doc 10页）机械设计基础典型试题二一、选择题（每小题2分总分２０分）1. 机构具有确定运动的条件是原动构件数( ) 机构的自由度数。

A.多于B. 等于C. 少于2. 凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角( ) 。

A. 减小B. 不变C. 增大3. 在铰链四杆机构中，有可能出现死点的机构是( ) 机构。

A. 双曲柄B. 双摇杆C. 曲柄摇杆4. 一标准直齿圆柱齿轮传动，如果安装时中心距A＞，其传动比i ( ) 。

A. 增大B. 不变C. 减小5. 蜗杆传动效率较低，为了提高其效率，在一定的限度内可以采用较大的( ) 。

A. 模数B. 蜗杆螺旋线升角C. 蜗杆直径系数D. 蜗杆头数6. 当两个被联接件之一太厚，不宜制成通孔，且联接需要经常拆装时，适宜采用( ) 联接。

A. 螺栓B. 螺钉C. 双头螺柱7. 带传动工作时产生弹性滑动的主要原因是( ) 。

A. 带的预拉力不够B. 带的紧边和松边拉力不等C. 带和轮之间的摩擦力不够8. 有A、B两对齿轮传动，A对齿轮的齿宽系数比B对齿轮大，其它条件相同，则其齿向载荷分布不均的程度( ) 。

A. A对小B. B对小C. A、B对相同9. 凸缘联轴器和弹性圈柱销联轴器的型号是按( ) 确定的。

A. 许用应力B. 许算转矩C. 许用功率10. 一根转轴采用一对滚动轴承支承，其承受载荷为径向力和较大的轴向力，并且有冲击、振动较大。

因此宜选择( ) 。

A. 深沟球轴承B. 角接触球轴承C. 圆锥滚子轴承二、填空题（每小题2分）1. 两构件通过( ) 或( ) 接触组成的运动副称为高副；通过( ) 接触组成的运动副称为低副。

2. 齿轮在轴上的周向固定，通常是采用( ) 联接，其截面尺寸是根据( ) 查取标准而确定的.3. 一对标准斜齿圆柱齿轮正确啮合的条件是( ) 。

4. 软齿面的闭式齿轮传动的设计准则是( ) 。

一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于。

2、渐开线齿廓形状取决于大小。

3、普通螺纹的牙型为形。

4、刚性联轴器无补偿的能力。

5、当滚子链的链节数为奇数时，接头要用。

6、阿基米德蜗杆在轴面的齿廓为。

7、槽轮轮机构常由等组成。

8、滚动轴承72211中“11”表示9、斜齿轮的参数为标准参数，参数为计算参数。

10、所谓高副就是指两构件的直接接触为。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下，也不需要防松。

4．（）m，d，＊c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分，2题8分，3题5分，共15分）已知一四杆机构各杆长为= 50㎜，= 90㎜，= 80㎜，= 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以杆为机架杆，此机构为什么机构？用作图法求作极位夹角，并计算行程速比系数K。

3、若以杆为机架杆：①以杆为主动件，该机构有死点位置吗？②以杆为主动件，该机构有死点位置吗？说明理由。

五、计算题：（20分）1、在图示轮系中，已知z1、z2、z2'、z3、z4、z4'、z5、z5'、z6。

求传动比i16。

2、计算图示机构的自由度，并判定其是否具有确定的运动。

3、某标准渐开线直齿轮测绘知其齿顶圆直径为95.8830，求其模数、基圆直径。

《机械设计基础》复习题1参考答案一、填空题：（每题2分,共20分）1、从动件的运动规律。

机械设计基础习题集及参考答案一、判断题(正确 T,错误 F)1。

构件是机械中独立制造的单元。

( ) 2。

能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（ ) 3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体. （）4。

所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1。

如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2。

一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）.A 原动机B 传动部分C 工作机D 控制部分三、填空题1。

构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确 T，错误 F）1. F2. T3. T 4。

F二、单项选择题1。

B 2。

B三、填空题1。

制造 2. 机构机器第一章平面机构的自由度一、判断题(正确 T，错误 F）1. 两构件通过点或线接触组成的运动副为低副。

（）2。

机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

( ）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

( ）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束. ( ）7。

由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8。

在一个确定运动的机构中，计算自由度时主动件只能有一个。

( ）二、单项选择题1. 两构件通过( )接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2。

一般情况下，门与门框之间存在两个铰链，这属于( ）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3。

平面机构具有确定运动的条件是其自由度数等于( ）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件.A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5。
