wav信号的波形分析与合成

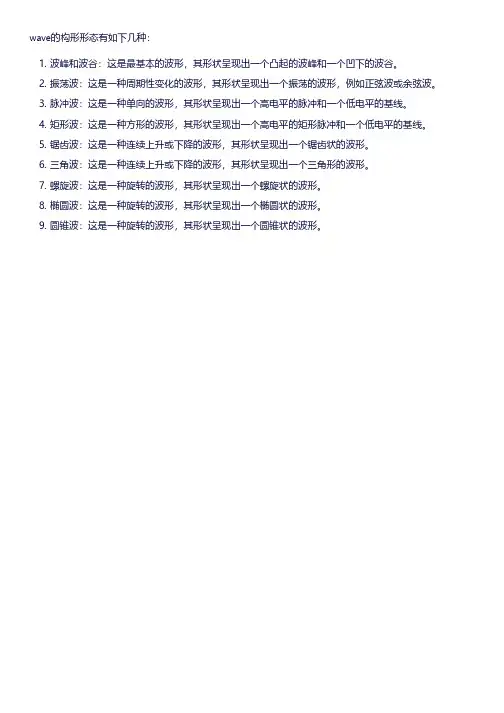

wave的构形形态有如下几种：
1. 波峰和波谷：这是最基本的波形，其形状呈现出一个凸起的波峰和一个凹下的波谷。

2. 振荡波：这是一种周期性变化的波形，其形状呈现出一个振荡的波形，例如正弦波或余弦波。

3. 脉冲波：这是一种单向的波形，其形状呈现出一个高电平的脉冲和一个低电平的基线。

4. 矩形波：这是一种方形的波形，其形状呈现出一个高电平的矩形脉冲和一个低电平的基线。

5. 锯齿波：这是一种连续上升或下降的波形，其形状呈现出一个锯齿状的波形。

6. 三角波：这是一种连续上升或下降的波形，其形状呈现出一个三角形的波形。

7. 螺旋波：这是一种旋转的波形，其形状呈现出一个螺旋状的波形。

8. 椭圆波：这是一种旋转的波形，其形状呈现出一个椭圆状的波形。

9. 圆锥波：这是一种旋转的波形，其形状呈现出一个圆锥状的波形。

信号波形合成设计信号波形合成的基本原理是将多个基础信号波形按照一定的规则进行叠加或混合，生成一个复合波形。

通常，基础信号波形可以是正弦波、方波、锯齿波等。

通过改变基础信号波形的频率、幅度、相位等参数，可以合成出各种不同的复合波形。

1.加法合成法：将多个基础信号波形相加，得到复合波形。

这种方法简单直接，可以通过调整每个基础信号波形的振幅和相位来实现波形合成。

2.乘法合成法：将多个基础信号波形进行逐点相乘，得到复合波形。

这种方法可以用于产生调幅信号和调制信号。

3.快速傅里叶变换（FFT）合成法：将基础信号波形通过快速傅里叶变换转换为频域信号，然后对频域信号进行加权合成，最后通过逆傅里叶变换将频域信号转换回时域信号。

这种方法可以用于合成复杂的信号波形，但是需要进行频域和时域之间的转换计算。

4.波形表合成法：提前计算好各种基础信号波形的数学表达式，并将计算结果存储在波形表中。

在合成时，通过读取波形表中的数值，并按照一定的插值算法进行插值计算，得到复合波形。

这种方法可以高效地实现波形合成，但是需要提前计算并存储大量的波形表。

信号波形合成在很多领域中都有广泛应用。

例如，在音频合成中，可以使用信号波形合成技术合成各种乐器的声音。

在图像合成中，可以使用信号波形合成技术合成各种图案和纹理。

在视频合成中，可以使用信号波形合成技术合成各种特效和动态效果。

总结起来，信号波形合成是一种将多个信号波形合并为一个复合波形的技术，通过改变基础信号波形的参数，可以合成出各种不同的复合波形。

信号波形合成的实现方法有加法合成法、乘法合成法、FFT合成法和波形表合成法等。

信号波形合成在音频合成、图像合成、视频合成等领域中有着广泛的应用。

电子电路综合实验实验报告题目：信号波形发生与合成班级：20130821学号：2013082117姓名：肖珩成绩：日期：2015年3月17日一、摘要实验采用纯硬件电路设计形式完成实验任务，实现实验功能。

首先用带限幅器滞回比较器和RC充放电回路构成的方波发生电路产生频率为1KHZ的方波信号。

作为一个信号源，需要低阻抗输出，因此在方波发生器之后连接一个射随电路。

信号经两路不同频率有源滤波处理，同时产生频率为1kHz和3kHz的正弦波信号。

其中基波产生采用低通滤波器，三次谐波产生采用带通滤波器。

为了将基波和三次谐波叠加之后最终恢复出近似方波信号，因此需要根据滤波分频电路输出的基波和三次谐波的延时，设计移相电路，其设计采用全通滤波器原理。

最后运用反相加法器将基波和三次谐波信号叠加，从而完成设计要求。

实现功能：设计一个电路，能够产生多个不同频率的正弦信号，并将这些信号再合成为近似方波信号。

方案特点：电路为纯硬件电路，采用运算放大器TL081，原理图简单易懂，硬件调试容易，部分实现功能明确且输出可测，有助于电路问题检测。

二、设计任务2.1 设计选题选题十四：信号波形发生与合成2.2 设计任务要求图1 系统框图1）矩形波发生电路产生1kHz的方波（50%占空比），频率误差小于5%，方波波形幅度峰峰值为10V，幅度误差小于5%，且输出阻抗r=50 Ω;o2）基波频率为1kHz，设计的低通滤波器要求-3dB带宽为1kHz，带外衰减≥-40dB/十倍频程下降，产生的信号波形无明显失真，幅度峰峰值为12V，幅度误差小于5%；3）三次谐波频率为3kHz，设计的带通滤波器要求中心频率为3kHz，-3dB带宽小于500Hz，带外衰减≥-40dB/十倍频程下降，产生的信号波形无明显失真，幅度峰峰值为4V，幅度误差小于5%；4）设计移相电路，完成对基波正弦信号的移相，使移相后的基波和三次谐波的波形如图2所示，要求移相电路的增益为1，增益误差≤5%；图2 移相后的基波和三次谐波波形5）设计加法器，将移相器输出的基波与三次谐波相加，合成近似正弦波，波形幅度峰峰值为10V，误差不大于0.5V，合成波形的形状如图3所示。

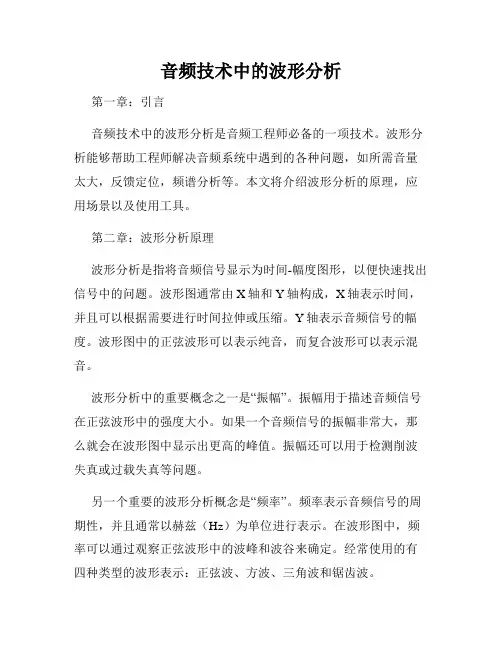

音频技术中的波形分析第一章：引言音频技术中的波形分析是音频工程师必备的一项技术。

波形分析能够帮助工程师解决音频系统中遇到的各种问题，如所需音量太大，反馈定位，频谱分析等。

本文将介绍波形分析的原理，应用场景以及使用工具。

第二章：波形分析原理波形分析是指将音频信号显示为时间-幅度图形，以便快速找出信号中的问题。

波形图通常由X轴和Y轴构成，X轴表示时间，并且可以根据需要进行时间拉伸或压缩。

Y轴表示音频信号的幅度。

波形图中的正弦波形可以表示纯音，而复合波形可以表示混音。

波形分析中的重要概念之一是“振幅”。

振幅用于描述音频信号在正弦波形中的强度大小。

如果一个音频信号的振幅非常大，那么就会在波形图中显示出更高的峰值。

振幅还可以用于检测削波失真或过载失真等问题。

另一个重要的波形分析概念是“频率”。

频率表示音频信号的周期性，并且通常以赫兹（Hz）为单位进行表示。

在波形图中，频率可以通过观察正弦波形中的波峰和波谷来确定。

经常使用的有四种类型的波形表示：正弦波、方波、三角波和锯齿波。

第三章：波形分析的应用波形分析在许多音频应用场景中都可以提供帮助。

下面列举了几种常见的应用场景：1.音量问题：工程师可以通过波形分析来确定不同音频信号的相对音量。

如果一个信号的振幅太小，那么可能无法在混音中听到。

如果信号的振幅太大，就可能在混音中产生过载失真。

2.反馈问题：当麦克风和扬声器总是互相干扰造成尖叫声时，波形分析是一种检测频率和振幅是否匹配的方法。

工程师可以通过修改峰值控制或滤波器来处理问题。

3.频谱分析：波形分析可以显示音频信号的频谱（频率-幅度图形）。

此方法在合成、调试和过滤音频信号时非常有用。

第四章：使用工具现代音频软件和硬件设备通常提供波形分析工具。

必须注意，不同工具之间可能会有所不同，因此工程师需要选择适合其要求的工具。

下面介绍几种波形分析工具：1.数字示波器：数字示波器是一种专门测量电信号和音频信号的仪器。

工程师可以通过数字示波器捕获音频信号，并在屏幕上显示波形图。

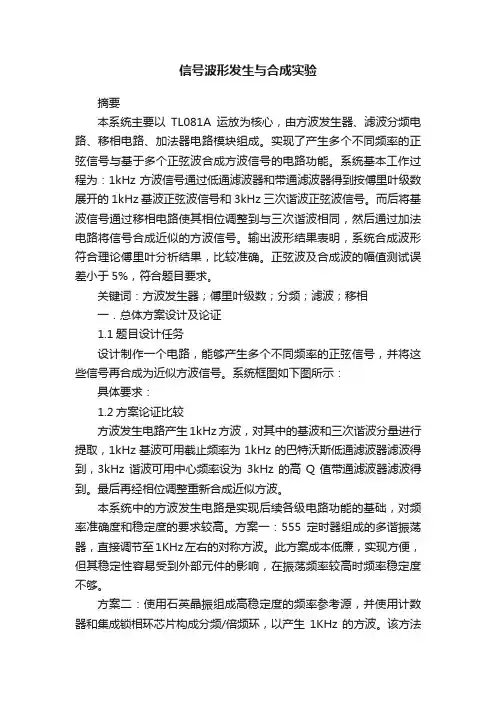

信号波形发生与合成实验摘要本系统主要以TL081A运放为核心，由方波发生器、滤波分频电路、移相电路、加法器电路模块组成。

实现了产生多个不同频率的正弦信号与基于多个正弦波合成方波信号的电路功能。

系统基本工作过程为：1kHz方波信号通过低通滤波器和带通滤波器得到按傅里叶级数展开的1kHz基波正弦波信号和3kHz三次谐波正弦波信号。

而后将基波信号通过移相电路使其相位调整到与三次谐波相同，然后通过加法电路将信号合成近似的方波信号。

输出波形结果表明，系统合成波形符合理论傅里叶分析结果，比较准确。

正弦波及合成波的幅值测试误差小于5%，符合题目要求。

关键词：方波发生器；傅里叶级数；分频；滤波；移相一．总体方案设计及论证1.1题目设计任务设计制作一个电路，能够产生多个不同频率的正弦信号，并将这些信号再合成为近似方波信号。

系统框图如下图所示：具体要求：1.2方案论证比较方波发生电路产生1kHz方波，对其中的基波和三次谐波分量进行提取，1kHz基波可用截止频率为1kHz的巴特沃斯低通滤波器滤波得到，3kHz谐波可用中心频率设为3kHz的高Q值带通滤波器滤波得到。

最后再经相位调整重新合成近似方波。

本系统中的方波发生电路是实现后续各级电路功能的基础，对频率准确度和稳定度的要求较高。

方案一：555定时器组成的多谐振荡器，直接调节至1KHz左右的对称方波。

此方案成本低廉，实现方便，但其稳定性容易受到外部元件的影响，在振荡频率较高时频率稳定度不够。

方案二：使用石英晶振组成高稳定度的频率参考源，并使用计数器和集成锁相环芯片构成分频/倍频环，以产生1KHz的方波。

该方法产生的信号稳定度高，但需要搭建石英晶体振荡电路，并进行锁相环分频、倍频，电路较复杂。

方案三：采用基于反相输入的滞回比较器和RC电路的方波产生电路。

该电路结构简单，性能稳定，主要的限制因素在于比较器的速度。

结合适当的RC参数，可达到1KHZ的振荡频率。

方案选择：本系统采用方案三，此电路结构简单，产生的方波稳定性较好。

信号波形的分解与合成摘要本设计要求制作一个电路，使由信号发生电路产生的方波，分解为三个不同频率的正弦波，再将这些信号通过一个电路，合成为近似方波和近似三角波。

设计共分为七个模块：方波信号发生器，分频电路，乘法器与滤波电路，调幅电路，移相电路，加法器以及幅度测量与数字显示电路。

本设计采用6M晶振产生频率为6M的方波，分频部分采用CD4017和CD4013芯片。

在滤波部分，我们采用的是三阶Butterworth低通滤波器，滤除防波的基波分量得到正弦波。

幅度、相位调节后用运算法放大器构成加法电路实现正弦信号和三角波信号的合成。

采用C8051F020单片机来实现电压幅度测量的功能。

关键词：分频滤波CD4017 CD4013 LM358 波形合成与分解幅度测量1方案的比较与选择1.1 方波发生器方案设计方案一：NE555定时器产生方波555定时器可直接产生方波，且成本低廉，电路结构简单，输出波形的占空比调节比较方便，缺点是输出波形不稳定，毛疵较多，不利于分频，故不采用此种方案。

方案二：使用无源晶体振荡器产生方波设计采用6MMHz晶振来产生方波，振荡器输出波形为正弦波，通过比较器电路得到稳定输出的方波，且频率为6MHz，再经过20分频得到所要的300kHz 的方波，该方法实现简单，且效果理想，故本设计采用此方案。

方案三：运算放大器非线性产生方波采用运算放大电路产生方波，方案看似简单，操作可行，但输出波形不稳定，占空比不可调，且毛疵较多，不采用该方案。

1.2 分频电路方案设计题目要求分频后得到10kHz、30kHz和50kHz的三种方波，可用软件和硬件实现，即用FPGA实现分频和用数字—模拟电路来实现，但考虑到实验器材的限制，本设计采用纯硬件来实现分频模块。

可供选择的硬件电路：①74LS161结合74LS160；②CD4017结合CD4013。

两种方案效果都很好，都能得到稳定的波形，考虑电路的简洁性，本设计采用后一种方案。

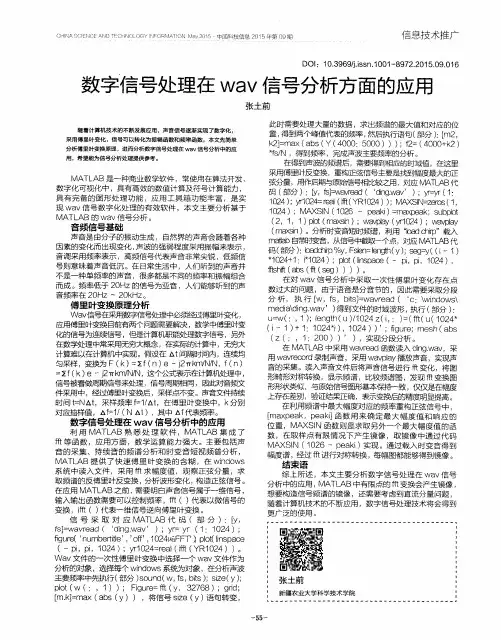

数字信号处理在wav信号分析方面的应用【摘要】随着信息学科和计算机学科的飞速发展，数字信号处理的重要性日益显著。

本文将详细介绍数字信号处理技术在信号分析方面的实际应用，同时文中给出了MATLAB仿真程序和结果分析，便于读者进一步认识数字信号处理技术的应用。

【关键词】数字信号处理；wav信号；傅里叶变换随着信息技术的飞速发展，数字信号处理理论和技术日益成熟，在各个领域都得到了广泛的应用。

本文将通过分析计算机中的wav文件来讨论数字信号处理中的信号分析方法。

1 wav文件的一次性傅里叶变换我们选择一个wav文件作为分析的对象，先选择一个简单的wav文件。

这里选择的是每个windows系统都有的ding.wav，一个比较单纯的声音“叮……”。

1.1 声波主要频率的分析首先执行下面的语句：[w，fs，bits]=wavread（’c：＼windows＼media＼ding.wav’）；sound（w，fs，bits）；y=w（：，1）；size（y）；plot（w（：，1））；figure；Y=fft（y，32768）；plot（abs（Y））；grid；[m.k]=max（abs（y））该信号的时域波形如图1所示，有size（y）语句可以得到结果为20191，即需要处理的数据量很大，所以对其进行FFT分析所需要的点数为32768。

求出频谱最大值及其对应的位置为m=490.3636，k=1171。

显示的频域幅值如图2所示，从图中可以看出它是以x=32768/2对称的，而且除了1171一点之外，在坐标4000～5000之间还有一个峰值。

此外，由我们在“离散傅里叶变换”学习的相关知识，可以得到这两个峰值所代表的频率是，所以接着运行以下语句：[m2，k2]=max（abs（Y（4000：5000）））；N=32768；f1=k*fs/N；f2=（4000+k2）*fs/N得结果m2=22.6522，k2=717。
