7805 790578XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于R P与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。
VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
下图所示为输出-5V直流电压的稳压电源电路，IC采用集成稳压器7905，输出电流较大时应配上散热板。
7805三端稳压使用注意事项（原创实用版）目录1.7805 三端稳压器概述2.使用 7805 三端稳压器的注意事项3.防止自激振荡4.保证输入电压足够5.输入输出端的防短路措施6.稳压二极管的使用注意事项正文7805 三端稳压器是一款常见的集成稳压器，广泛应用于各种电子设备中。
它的主要作用是将输入电压转换为稳定的输出电压，以保证电子设备的正常工作。
虽然三端集成稳压器的应用电路简单，外围元件很少，但在使用过程中，若不注意一些细节问题，可能会导致稳压器被击穿或稳压效果不良。
因此，在使用 7805 三端稳压器时，需要注意以下几点：1.首先，要了解 7805 三端稳压器的特性。
7805 是一款固定输出电压为 5V 的稳压器，其输入电压范围为 7V 至 40V。
在使用时，应保证输入电压足够，以保证稳压器正常工作。
2.为了防止自激振荡，需要在电路中加入适当的补偿移相措施。
因为三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
3.在输入输出端要采取防短路措施。
通常，在输入端加装防自激电容，以防止输入端发生短路时，输出端的存储电荷通过稳压器，导致器件损坏。
此外，在输入输出端接一个二极管，可以有效地防止短路现象。
4.稳压二极管也是 7805 三端稳压器中的一个重要元件。
在使用稳压二极管时，需要注意以下几点：首先，观察稳压二极管的外形，一般为园柱形，较短粗；其次，查看稳压二极管表面的标志，通常标有稳压值，如5V6，表示稳压值为5.6V；最后，可以用万用表进行测量，根据单向导电性，判断稳压二极管的正负极性。
三端稳压器7805接线图解析三端稳压器引脚分析KIAMOS管电子产品中，常见的三端稳压集成电路有正电压输出的78 &TImes;&TImes; 系列和负电压输出的79&TImes;&TImes;系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别，用的最多的还是lm7805，下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路。
其中1接整流器输出的+电压，2为公共地（也就是负极），3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路。
上图中，变压器、整流桥将220V交流变换成13V直流。
R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Uxx（1+R2/R1），此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
三端稳压7805和7905稳压原理及典范电路之老阳三干创作2010-08-21 18:02:36| 分类：家电维修 | 标签：稳压电压tj电路输出 |字号年夜中小定阅7805外形结构电子产物中,罕见的三端稳压集成电路有正电压输出的78×× 系列和负电压输出的79××系列.顾名思义,三端IC是指这种稳压用的集成电路,只有三条引脚输出,分别是输入端、接地端和输出端.它的样子象是普通的三极管,TO- 220 的标准封装,也有9013样子的TO-92封装.用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的呵护电路,使用起来可靠、方便,而且价格廉价.该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806暗示输出电压为正6V,7909暗示输出电压为负9V.因为三端固定集成稳压电路的使用方便,电子制作中经常采纳. 注意事项在实际应用中,应在三端集成稳压电路上装置足够年夜的散热器（固然小功率的条件下不用）.当稳压管温渡过高时,稳压性能将变差,甚至损坏.当制作中需要一个能输出1.5A以上电流的稳压电源,通常采纳几块三端稳压电路并联起来,使其最年夜输出电流为N个1.5A,但应用时需注意：并联使用的集成稳压电路应采纳同一厂家、同一批号的产物,以保证参数的一致.另外在输出电流上留有一定的余量,以防止个别集成稳压电路失效时招致其他电路的连锁烧毁.在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装.这两种封装的图形以及引脚序号、引脚功能如附图所示.从正面看①②③引脚从左向右按顺序标注,接入电路时①脚电压高于②脚,③脚为输出位.如对78**正压系列,①脚高电位,②脚接地,；对与79**负压系列,①脚接地,②脚接负电压,输出都是③脚.如附图所示.另外,还应注意,散热片总是和接地脚相连.这样在78**系列中,散热片和②脚连接,而在79**系列中,散热片却和①脚连接. 7805应用电路7805典范应用电路图:78XX系列集成稳压器的典范应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路.IC采纳集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻.当输出电流较年夜时,7805应配上散热板.下图为提高输出电压的应用电路.稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo获得一定的提高,输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,呵护7800稳压器输出级不被损坏.78XX系列集成稳压器的典范应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路.IC采纳集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻.当输出电较年夜时,7805应配上散热板.下图为输出电压可在一定范围内调节的应用电路.由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP 与R1的比值.调节电位器RP,即可一定范围内调节输出电压.当RP=0时,输出电压Uo即是78XX稳压器输出电压；当RP逐步增年夜时,Uo也随之逐步提高.下图为扩年夜输出电流的应用电路.VT2为外接扩流率管,VT1为推动管,二者为达林顿连接.R1为偏置电阻.该电路最年夜输出电流取决于VT2的参数.7805电参数7805的输入电压范围是几多78**系列的稳压集成块的极限输入电压是36V,最低输入电压为输出电压的3-4V以上.7V的电压要想输出5V,则需要使用高压差的稳压集成块,如附图所示的型号.也可以使用3只普通的整流二极管降压,也能获得5V的较为稳定的电压,二极管的允许电流年夜于你需要的电流即可.其它电路0.33uF,0.1uF的电容是旁路电容,作用是抑制电路中可能发生的自激振荡,尽量放在管脚根部,其中引脚1的电容年夜于引脚2的电容,是为了防止1处的电容漏电时,放电速度年夜于2处（输出端）的速度,招致稳压器颠倒而损坏,二极管是为了当有强电磁干扰使“地线电平”高于输出电平,使稳压器内部晶体管反向偏置而损坏设立的,这样经可以使压差在0.7V左右而不至于损坏,R1是放电电阻,加速停电后负载端空载时放电速度,防止呈现颠倒,10uF为滤波电容.LM7805---MC7805-管脚图-参数-三端稳压集成电路-封装-引脚图-典范应用电路图(MC7805/LM7805)(参照测试电路,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO= 0.1ìF, 除非另有说明)三端稳压集成电路极限参数：图1 78XX内部电路图图2 78XX参照测试电路图3 外形引脚排列图管脚图图4 纹波抑制电路图5 负载调节控制电路与79XX系列三端稳压构成的正负对称输出电压电路图图7 典范应用电路图图8 TO-220封装图片图9 D-PAK封装图LM7905中文资料-MC7905-管脚图-参数-三端稳压集成电路-封装-引脚图-典范应用电路图Electrical Characteristics 电气特性 (MC7905/LM7905)(VI = -10V, IO = 500mA, 0℃≤TJ ≤ +125℃, CI =2.2μF, CO =1μF, unless otherwise specified.)三端稳压集成电路极限参数：Operating Temperature Range工作温度范围TOPR 0 ~ +125 ℃Storage Temperature Range贮存温度范围TSTG -65 ~ +150 ℃图1 79XX内部电路图图2 外形引脚排列图管脚图图3 79XX参照测试电路及典范电路图4 输出电压图5 负载调节率曲线图6 电压差曲线图图7 静态电流曲线图图8 短路电流曲线图图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图图10 TO-220封装图片------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三端稳压块7805、7905、317封装形式、外围电路及实用电路7805 7815 78xx 输出＋电压xx 伏,7905 7915 79... 输出－电压xx伏.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝7805管脚图与应用原理7805管脚图与应用原理图7805典范应用电路图:下图为提高输出电压的应用电路.稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo获得一定的提高,输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,呵护7800稳压器输出级不被损坏.下图为输出电压可在一定范围内调节的应用电路.由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP与R1的比值.调节电位器RP,即可一定范围内调节输出电压.当RP=0时,输出电压Uo即是78XX稳压器输出电压；当RP逐步增年夜时,Uo也随之逐步提高.下图为扩年夜输出电流的应用电路.VT2为外接扩流率管,VT1为推动管,二者为达林顿连接.R1为偏置电阻.该电路最年夜输出电流取决于VT2的参数.下图为提高输入电压的应用电路.78XX稳压器的最年夜输入电压为35V（7824为40V）,当输入电压高于此值时,可采纳下图所示的电路.VT、R1和 VD组成一个预稳压电路,使得加在7800稳压器输入真个电压恒定在VD的稳压值上（忽略VT的b-e结压降）.Ui真个最年夜输入电压仅取决于VT的耐压.集成稳压器还可以用作恒流源.下图为78XX稳压器构成的恒流源电路,其恒定电流Io即是78XX稳压器输出电压与R1的比值.79XX系列集成压器是经常使用的固定负输出电压的三端集成稳压器,除输入电压和输出电压均为负值外,其他参数和特点与78XX系列集成稳压器相同.79XX系列集成稳压的三个引脚为：1脚为接地端,2脚为输入端,3脚为输出端.79XX系列集成稳压器的应用电路也很简单.下图所示为输出-5V直流电压的稳压电源电路,IC采纳集成稳压器7905,输出电流较年夜时应配上散热板.同时运用78XX和79XX稳压器,可以组成正、负对称输出的稳压电路.下图所示为±5V稳压电源电路,IC1采纳固定正输出集成稳压器7805,IC2采用固定负输出集成稳压器7905,VD1、VD2为呵护二极管,用以防止正或负输入电压有一路未接入时损坏集成稳压器.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝317原理１,是美国国家半导体公司的三端可调正稳压器集成电路.２,LM117/LM317 的输出电压范围是1.2V至37V.可调整输出电压低到1.2V.保证1.5A 输出电流.典范线性调整率0.01%.典范负载调整率0.1%.80dB 纹波抑制比.３,具有输出短路、过流、过热呵护以及调整管平安工作区呵护.４,它的使用非常简单,仅需两个外接电阻来设置输出电压.另外它的线性调整率和负载调整率也比标准的固定稳压器好.５,LM117/LM317 内置有过载呵护、平安区呵护等多种呵护电路.６,通常 LM117/LM317 不需要外接电容,除非输入滤波电容到 LM117/LM317 输入真个连线超越 6 英寸（约 15 厘米）.使用输出电容能改变瞬态响应.调整端使用滤波电容能获得比标准三端稳压器高的多的纹波抑制比.７,LM117/LM317能够有许多特殊的用法.比如把调整端悬浮到一个较高的电压上,可以用来调节高达数百伏的电压,只要输入输出压差不超越LM117/LM317的极限就行.固然还要防止输出端短路.还可以把调整端接到一个可编程电压上,实现可编程的电源输出.８,LM317相关参数如下：VI-O 输入－输出电压差 40 VIO 输出电流内部限制工作结温LM317 0到125功耗内部限制贮存温度 -65到150 ℃９,LM317工作原理：LM317 的输入最高电压为30多伏,输出电压1.5----32V...电流1.5A...不外在用的时候要注意功耗问题...注意散热问题.LM317有三个引脚.一个输入一个输出一个电压调节.输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.1,2脚之间为1.25V电压基准.为保证稳压器的输出性能,R1应小于240欧姆.改变R2阻值即可调整稳压电压值.D1,D2用于呵护LM317.317 系列稳压块的型号很多：例如LM317HVH、W317L等.电子快乐喜爱者经经常使用317稳压块制作输出电压可变的稳压电源（其电路的基本形式如下图所示）. 稳压电源的输出电压可用下式计算,Vo＝1.25（1＋R2/R1）.作为稳压电源的输出电压计算公式,R1和R2的阻值是不能随意设定的.首先317稳压块的输出电压变动范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等,其输出电压变动范围是 Vo＝1.25V—45V）,所以R2/R1的比值范围只能是0—28.6.其次是317稳压块都有一个最小稳定工作电流,有的资料称为最小输出电流,也有的资料称为最小泄放电流.最小稳定工作电流的值一般为1.5mA——5mA.当317稳压块的输出电流小于其最小稳定工作电流时,317稳压块就不能正常工作.当317稳压块的输出电流年夜于其最小稳定工作电流时,317稳压块就可以输出稳定的直流电压.如果用317稳压块制作稳压电源时（如图所示）,没有注意317稳压块的最小稳定工作电流,那么你制作的稳压电源可能会呈现下述不正常现象：稳压电源输出的有载电压和空载电压分歧较年夜.使317稳压块稳定工作的办法是保证：ａ, Vo/（R1＋R2）≥1.5mA——5ma,ｂ,R2/R1的比值范围0—28.6.从图1的电路中可以看出,317的输出电压[也就是稳压电源的输出电压)U.为两个电压之和.即A、B 两点之间的电压也就是加在R2上的电压 UR2＝IR2XR2,而IR2实际上是两路电流之和,一路是经R1流向R2的电流IR1,其年夜小为UR1／R1.因UR1为恒定电压1．25V,Rl是一个固定电阻,所以IR1是一个恒定的电流.另一路是317调整端流出的电流ID,由于型号分歧（例如LM317T、LM317HVH、LM317LD 等),生产厂家分歧,其ID的值各不相同.即使同一厂家,同一批次的317,其调整端流出的电流ID也各不相同.尽管这祥．但总的来说ID的电流可是有一定例律的,即ID的平均值是50uA左右,最年夜值一般不超越100uA.而且在317稳定工作时,ID的值基本上是一个恒定的值.当由于某种原因引起ID变动相对较年夜时,317就不能稳定地工作.总而言之,IR2是IR1、ID两路恒定电流之和．UR2是由两路恒定电流IR1、ID 流经R2发生的,调节R2的阻值即可调节317的输出电压Uo(U.是恒定电压UAR与UR2之和).既然ID和IR1对换节输出电压Uo 都起到了一定的作用,而且IR1是由R1提供的,IR1的年夜小也没有任何限制．是否可以使R1的阻值趋于无穷年夜,使IR1的电流值趋向于无穷小？如果可以这样做的话,就可以去失落R1,只用可变电阻R2就可以调节317的输出电压.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝三端稳压块7805、7905、317封装形式、外围电路及实用电路三端稳压块7805、7905、317外围电路.稳压电源制作图1中电容c可去除高频干扰；图2是不采纳三端稳压器的电子滤波器图3是7905负极性,图4是不采纳稳压器的负极性电子滤波器图5是可调稳压器图6是在变压器次级线圈对地接一个0.047-0.1uF的电容,以抑制调制交流声下图是封装形式：w7800、w7900系列最高输入电压为35v；w78m00、w79m00系列为40v；w317和w337也是40v.下表是w317m、 w317主要电参数：下图是实用稳压电源电路及印板图：创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日。
7805 稳压电源工作原理
稳压器是使输出电压稳定的设备。
稳压器调压电路、控制电路、及伺服电机等组成。
当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。
7805 是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v。
7805 稳压器电源工作原理
稳压二极管VD1 串接在78XX 稳压器2 脚与地之间，可使输出电压
Uo 得到一定的提高，输出电压Uo 为78XX 稳压器输出电压与稳压二极管
VC1 稳压值之和。
VD2 是输出保护二极管，一旦输出电压低于VD1 稳压值
时，VD2 导通，将输出电流旁路，保护7805 稳压器输出级不被损坏。
直流稳压电源电路设计学院：信息与控制工程学院专业：自动化班级： 12—4姓名：张磊张凯秦浩目录一、课题要求 (3)二、课题目的 (3)三、设计思路及参数确定 (3)<1>设计思路 (3)<2>参数的确定 (4)四、设计仪器元件 (5)五、设计内容 (5)<1>设计原理 (5)<2>电路原理图 (6)<3>仿真图示 (6)六、设计总结 (11)七、参考文献 (11)一、课题要求利用7805、7905设计一个输出±（5～9）V、1A的直流稳压电源；要求：1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形和变压器副边的电流波形；2）输入工频220V交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的最大输出电压；5）求电路中固定电阻阻值和可调电阻的调节范围。
二、课题目的1）结合所学电子电路的理论知识完成直流稳压电源课程设计；2）通过本次设计学会并掌握电子元器件的选择和使用方法；3）通过本次设计熟练掌握Multisim仿真软件的使用；4）加强自主性学习与研究性学习；加强团队合作，提高创新意识。
三、设计思路及参数确定<1>设计思路交流电源变压器整流电路滤波电路稳压可调负载要得到±（5-9）V的直流稳压电源，首先应使用变压器，将220V 的电压降到合适的值。
再通过整流电路，将正弦波变为较为稳定的直流电压。
再通过滤波及稳压电路，将整流过后的电压进行滤波稳压，最终得到满足要求的直流电源，通过接上负载电阻，满足输出电流为1A的要求。
<2>参数的确定1）变压器变比选择为了保证输出电压稳定，输出输入间电压差应大于2V，但由于太大会引起三端稳压器功率增大而发热。
因为输出电压要求5-9V，为保证输出电压5-9V稳定可调，这里的三端稳压器输入输出的电压差取3V，对于稳压电路，输入电路输入应为12V，根据U=1.22U，副边电压为10V,电压变比为22:1。
基于7805的稳压电源电路设计摘要：通过本文的学习，大家可以了解7805稳压电源电路图的设计，希望对你有帮助，让你会制作稳压电源电路图。
7805稳压电源电路图一此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着v3也导通，这时V1、V2、V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF/35V电解电容，C2、C3选用0.1μF独石电容，C4选用470μF/35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1/8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
7805稳压电源电路图17805稳压电源电路图（二）由7805，7905，7812组成的特殊的线性稳压电源。
如图所示为一种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。
其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
7805稳压电源电路图2声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。
7805稳压电源电路图37805稳压电源电路图（四）7805典型应用电路图78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

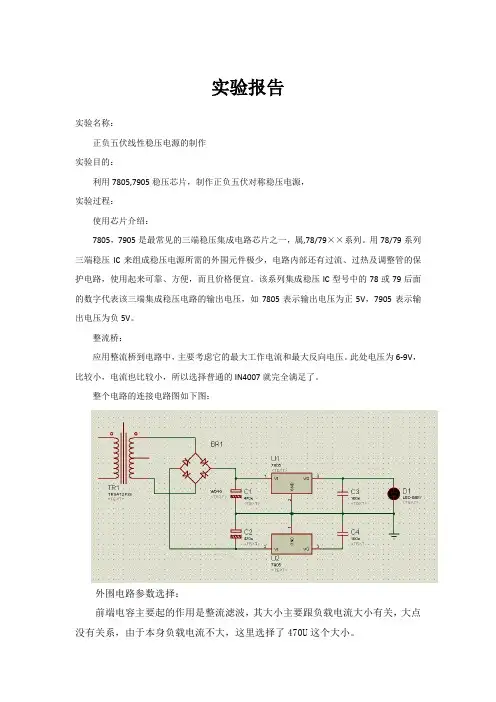

实验报告
实验名称：
正负五伏线性稳压电源的制作
实验目的：
利用7805,7905稳压芯片，制作正负五伏对称稳压电源，
实验过程：
使用芯片介绍：
7805，7905是最常见的三端稳压集成电路芯片之一，属,78/79××系列。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7805表示输出电压为正5V，7905表示输出电压为负5V。
整流桥：
应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。
此处电压为6-9V，比较小，电流也比较小，所以选择普通的IN4007就完全满足了。
整个电路的连接电路图如下图：
外围电路参数选择：
前端电容主要起的作用是整流滤波，其大小主要跟负载电流大小有关，大点没有关系，由于本身负载电流不大，这里选择了470U这个大小。
后端电容主要起的作用是滤除纹波，抑制高频噪声，这里选用的是104瓷片电容，对高频噪声具有较好的抑制作用。
LED灯的作用是显示电源是否正常供电。
结果附录：。
实验一常用电子仪器仪表的使用一、实验目的掌握电子电路中常用仪器仪表的功能及其正确使用方法。
二、实验原理在模拟电子实验中，用来调试电路动、静态特性与工作状况的最常用仪器仪表有：示波器、函数信号发生器、频率计、交流毫伏表、万用表、（可调、固定）直流稳压电源、直流数字电压表、直流数字电流表等。
在实验中，要求能够对各仪器仪表进行正确、熟练的综合使用与操作，这是保证实验正确顺利进行的基本前提。
在需要进行实验测试时，可按信号的流向，遵循：“连线简捷、调节顺手、观察与读数方便”的原则，进行合理布局，将多个测试仪器仪表同时接入电路。
为防止外界干扰信号的影响，在接线时应注意将各仪器仪表的公共端接在一起，即为“共地”。
信号源与交流毫伏表的信号引线均为屏蔽线或专用电缆线，示波器接线为专用电缆线，直流电源的接线通常为普通导线。
三、实验设备1. 双踪示波器2. 函数信号发生器3. 频率计4. 交流毫伏表5. 可调直流稳压电源6. 直流数字电压表四、实验内容1.可调直流稳压电源与直流数字电压表的配合使用1）用直流数字电压表和单个0～18V可调直流稳压电源配合调试出“＋12V”直流稳压电源；2）通过两个0～18V可调直流稳压电源连接获得“±12V”的正负对称直流稳压电源；[提示：两电源串联，公共端接地]3）通过两个0～18V可调直流稳压电源连接获得“+24V”直流稳压电源。
[提示：两电源串联，令第二个0～18V可调直流稳压电源的负极端接地]2.函数信号发生器、频率计、交流毫伏表的配合使用要求通过调节函数信号发生器的幅度调节旋钮、频率调节旋钮，以及通过交流毫伏表、频率计的测试，获得一个有效值U = 500mV，频率ƒ = 1KHZ的正弦波信号。
3.数字示波器、函数信号发生器、频率计、交流毫伏表的配合使用记入表4.1.1。
1）数字示波器的基本调试与使用表4.1.1示波器机内校准方波参数测试3）调节函数信号发生器波形选择键，分别得到正弦波、三角波和方波，通过示波器进行波形显示。
《直流稳压电源电路设计》利用7805和7905设计一个输出为±（5-9）V，1A的直流可调稳压电源学院：信息与控制工程学院专业：电气工程及其自动化班级：姓名：学号：1、课程设计目的 (3)2、课程设计任务及要求 (3)3、设计思路及参数确定 (3)4、设计仪器元件 (5)5、设计内容 (5)6、设计总结 (11)7、参考文献 (11)1、课程设计目的1）结合所学电子电路的理论知识完成直流稳压电源课程设计；2）通过本次设计学会并掌握电子元器件的选择和使用方法；3）通过本次设计熟练掌握multisim仿真软件的使用；4）引导学生自主性学习，研究性学习，加强团队合作，提高创新意识。
2、课程设计任务及要求（1）利用7805和7905设计一个输出为±（5-9）V，1A的直流可调稳压电源（2）设计要求:1、画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形；画出变压器副边电流的波形。
2输入工频220V交流电的情况下，确定变压器变比；3、在满载情况下选择滤波电容大小（取5倍工频半周期）；4、求滤波电路的最大输出电压；5、求电路中固定电阻阻值和可调电阻的调节范围3、设计思路及参数确定<1>设计思路交流电源变压器整流电滤波电路稳压可调电路负载要得到±（5-9）V的直流稳压电源，首先应使用变压器，将220V的电压降到合适的值。
再通过整流电路，将正弦波变为较为稳定的直流电压。
再通过滤波及稳压电路，将整流过后的电压进行滤波稳压，最终得到满足要求的直流电源，通过接上负载电阻，满足输出电流为1A的要求。
<2>参数的确定【1】变压器变比选择输出电压要求5-9V，为保证输出电压5-9V稳定可调，稳压管输入输出的电压差取3V，对于稳压电路，输入电路输入应为12V，根据U0=1.2U2，副边电压为10V，电压变比为11：1。
【2】二极管参数的计算1、二极管承受的最高反压Um=1.41U2Um=15V2、流过二极管电流的平均值Id=1/2IL=0.5U2/RLId=0.56A3、负载电阻RL=9Ώ【3】滤波电路电容的选择为得到平滑的直流电压，选择有极性的大电解电容 t=RLC=5*T/2=0.05s C=t/RL=4170uF【4】稳压电路电容为了防止自激振荡，须在输入端加一个C1，C1=0.33uF ； 另外为了改善 输出的瞬时特性，在输出端加一个电容C2，C2=1uF 。
题目：±5V简易直流稳压电源的设计摘要：本文主要介绍直流稳压电源的设计。
音频放大电路主要以单相桥式整流及三端集成稳压器为主。
完成将输入220v，50Hz的市电，输出为稳定的±5V的直流电，。
通过软件Proteus完成基本的电路原理图并进行防真和调试，使其满足基本设计要求。
在构建好电路的每一个环节后要对±5V简易直流稳压电源进行仿真分析。
关键词：桥堆，集成稳压器，直流电源一﹑本次设计的主要目的随着科学技术的飞速发展，人类进入高速发达的商品社会，市场里各种电子商品琳琅满目，给生活带来极大的方便。
但是不少非常实用的电子制品成果，或者受到多方面因素的制约，或者时机尚未成熟，往往很难转化为商品。
然而，如果我们能够亲自动手制作，不仅可以使自己的创意得以实现，还能丰富生活，体味乐趣，更重要的是通过制作，有利于我们掌握电子制作技术的技能，激发创造性。
直流稳压电源是电子系统中的关键部分，其作用是为电子系统提供稳定的电能。
设计要求：设计出每个功能框图的具体电路图，并根据下列技术参数的要求，计算电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。
容量：5W输入电压：交流220V输出电压：直流±5V输出电流：1A二、稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
对稳压电源的性能，主要有以下四个万面的要求：1．稳定性好当输入电压Usr（整流、滤波的输出电压）在规定范围内变动时，输出电压Usc的变化应该很小一般要求。
由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。
在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。
正负5V、正负12V电源制作
本文介绍使用三端稳压模块7805、7905、7812、7912制作正负5V、正负12V电源。
电路图如下：(如有错误,请指出,不能误导他人)
元器件选择：
1.变压器：既然要产生负电压，如不使用特殊芯片，必须使用三端输出的变压器，可选
择15V/10W、15V/30W等，变压器功率要根据实际电路定。
2.
2.整流桥：可以买4个1N4007二极管，或者直接买集成了的整流桥。
3.自锁式开关：这个开关的作用不多说，用哪个输出按哪个开关。
4.2200uF电解电容：也可以使用4700uF电解电容，强调一下，电解电容正负端要接对，特别是产生负电压的电路里，应该是地相对-12V是高电压。
耐压值25V或50V。
5.0.33uF、1uF电容：陶瓷、独石电容均可，耐压值25V或50V。
6.三端稳压模块：制作实际电源的时候，最好买个散热片，一定要注意管脚定义。
（下文附图说明）而且为保证模块安全，可在稳压模块输入输出端并联一个二极管，具体电路参考此网页：/view/134401d233d4b14e852468c8.html
7.发光二极管：用于显示工作状态，正负端务必接对。
附录：
7805、7812管脚图
7905、7912管脚图。
使用7805三端稳压器的扩流电路设计一个线性三端稳压器扩流电路，此电路是极为常见的一个线性三端稳压器扩流电路,我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障,故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙.1. 首先说此电源的缺点吧:1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意.1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce, 电路输出超过预期值,这点要特别注意.2. 电源的优点.2.1 电路简单,稳定.调试方便(几乎不用调试).2.2 价格便宜,适合于对成本要求苛刻的产品.2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率低,EMI等方面易于控制.3. 说说电路工作原理吧.Io = Ioxx + Ic.Ioxx = IREG – IQ ( IQ 为7805的静态工作电流,通常为4-8mA)IREG = IR + Ib = IR + Ic/β (β为TIP32C的电流放大倍数)IR = VBE/R1 ( VBE 为 TIP32的基极导通电压)所以 Ioxx = IREG – IQ = IR + Ib – IQ= VBE/R1 + IC/β- IQ由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β查TIP32C手册,VBE = 1.2V, 其β可取10Ioxx = 1.2/R + Ic/β = 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处取主贴图中的22 OHM )Ic = 10 * (Ioxx – 0.0545 )假设Ioxx = 100mA, Ic = 10 * ( 100 - 0.0545 * 1000 ) = 455(mA)则Io = Ioxx + Ic = 100 + 455 = 555 mA.再假设Ioxx = 200A, Ic = 10 * ( 200 – 0.0545 * 1000 ) = 1955mAIo = Ioxx + Ic = 200 + 1955 = 2155mA由上面的两个举例可见,输出电流大大的提高了.上面的计算很多跟贴都讲述了,仔细推导一番即可.3.2 电阻R的大小R的大小对调整通过7805的电流有很大的关系,取不同的值带入上式即可看出.R越大,则输出同样的电流的情况下流过7805的电流要小些,反之亦然.通常这样的电路中,对于扩流三极管TIP32加散热片,而对于7805则无需要,但是R的值不能过大,其条件是:R < VBE /( IREG – IB).3.3 电路中7805输入端的电容的取值是一个错误,前面已经有朋友分析过了,主要是会造成浪涌,在上电的瞬间输出远大于5V,对后续电路造成损坏. 实际使用的时候,为了抑制7805的自激振荡,此电容通常取0.33uF(多数常见的spec.均推荐此参数)。
正负5V直流稳压电源实训报告课程名称：电子产品整机装配实训系部：专业：姓名：班级：组号：指导老师：目录1.系统设计思路2.实验所需器件及其用途3.系统功能及其使用说明4.电路设计要求以及参数计算5.过程6.操作体会7.实训总结直流稳压电源设计报告摘要：直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。
其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。
设计中要用的元件有变压器、三端稳压器、整流二极管、发光二极管、电解电容、散热片和陶瓷电容等。
关键字直流电源整流滤波稳压正文一．系统设计思路本次实验内容的电路图为集成稳压电源 7805型和7905型的电路。
其主要器件有变压器、整流二极管、滤波电容和集成稳压器。
该系统设计思路为：（1）由输出电压U o、电流I o确定稳压电路形式，通过计算极限参数（电压、电流和功率）选择器件；（2）由稳压电路所要求的直流输入电压U i、直流电流I i确定整流滤波电路形式，选择整流二极管及滤波电容，并确定变压器的副边电压u i的有效值、电流i i的有效值及变压器功率η；（3）由电路的最大功耗及工作条件确定稳压器、扩流功率管的散热措施。
二.实验所需器件及其用途表1元器件清单变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
变压器的基本原理是电磁感应原理。
2.2稳压器 7805.7905:做稳压电源时运用7805和7905稳压器，可以组成正、负对称输出的稳压电。
上图所示为±5V稳压电源电路，IC1采用固定正输出集成稳压器7805，IC2采用固定负输出集成稳压器7905，VD1、VD2为保护二极管，用以防止正或负输入电压有一路未接入时损坏集成稳压器。
三端稳压电路分析与制作
三端稳压电路是一种常用的电子电路，用于保持输出电压稳定不变，不受输入电压波动的影响。
它由三个主要元件组成：功率二极管、稳压二极管和输出电容。
在这篇文章中，我们将介绍三端稳压电路的原理、工作方式，并演示如何制作一个基本的三端稳压电路。
三端稳压电路的原理是通过稳压二极管将输入电压分配到负载上，使得输出电压保持在稳定的水平。
当输入电压发生变化时，稳压二极管会自动调整其阻值，以保持输出电压不变。
这种稳压效果比普通的稳压电路要好，因为它可以在更广泛的输入电压范围内工作。
三端稳压电路的工作原理可以分为两个阶段：稳压和调整。
在稳压阶段，稳压二极管会将任何过量的电流导通到地，阻止其流向负载。
在调整阶段，稳压二极管会自动调整其电阻值，使输出电压保持在预设的水平。
这样就可以实现输出电压的稳定性。
下面是一个简单的三端稳压电路的制作步骤：
1.收集所需材料：稳压二极管、功率二极管、输出电容和调节电阻。
2.绘制电路图：根据电路原理图绘制出详细的电路图，标出每个元件的正负极。
3.焊接元件：将稳压二极管、功率二极管、输出电容和调节电阻按照电路图的连接顺序进行焊接。
4.连接电源：将输入电源连接到电路的输入端，并将负载连接到输出端。
5.调试电路：通电后，用万用表测试输出电压是否在预设范围内，如果不在范围内，可以调整调节电阻的阻值来调节输出电压。
6.测试电路：最后，通过连接负载来测试电路是否正常工作，输出电压是否稳定。
总结：。
