三端稳压7805的参数

7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。

它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。

下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。

此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。

<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为
稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

关于7805的选用和散热片的选配一、.7805概述7805集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。

它只有三个外引出端(输入端、输出端和公共地端)，将整流滤波后的不稳定直流电压接到集成三端稳压器输入端，经三端稳压器后在输出端得一稳定的直流电压。

虽然是固定电压输出，但使用外接元件可获得不同的电压和电流。

二、集成三端稳压器的分类集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。

1、根据输出电压能否调整分类集成三端稳压器的输出电压有固定和可调输出之分。

固定输出电压是由制造厂预先调整好的,输出为固定值。

例如,7805型集成三端稳压器,输出为固定+5V。

可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。

例如:CW317型集成三端稳压器, 输出电压可以在1.2～37V 范围内连续可调。

2、固定输出电压式根据输出电压的正、负分系列输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。

例：7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。

输出电流为1.0A(带散热器)。

输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。

例：7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。

输出电流为1.0A(带散热器)。

3、根据输出电流分挡三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。

输出为小电流,代号"L"。

例如,78L××,最大输出电流为0.1A。

输出为中电流,代号"M"。

例如,78M××,最大输出电流为0.5A。

输出为大电流,无代号。

例如,78××,最大输出电流为1.5A。

7805三端稳压器参数定义1.简介7805三端稳压器是一种常见的线性稳压器，用于将高电压转换成稳定的5V直流电压。

本文将介绍7805三端稳压器的参数定义及其作用。

2.参数定义2.1输入电压（V I N）输入电压指7805稳压器的电源供应电压。

输入电压的范围通常为7V至35V。

如果输入电压低于7V，稳压器将无法正常工作。

2.2输出电压（V O UT）输出电压是7805稳压器通过调整电压差来实现的。

对于7805来说，输出电压被设定为5V，可保持稳定不变。

输出电流的范围为0A至 1.5A。

2.3输出电流（I O UT）输出电流是指从稳压器输出引脚流出的电流。

稳压器必须能够提供所需的输出电流，以满足连接负载的要求。

在使用7805稳压器时，输出电流不应超过1.5A。

2.4输入输出电压差（V D O）输入-输出电压差是指稳压器在工作状态下的电压降。

对于7805来说，输入-输出电压差通常为2V至2.5V。

较大的输入-输出电压差将导致稳压器产生更多的热量。

2.5静态电压调整率（S.V.R）静态电压调整率是指在特定负载条件下，稳压器输出电压随输入电压变化的程度。

对于7805来说，静态电压调整率通常为0.1%至0.5%。

更小的调整率表示稳压器输出电压更稳定，对变动输入电压更不敏感。

2.6温度系数（T C）温度系数是指稳压器输出电压随温度变化的程度。

对于7805来说，温度系数通常为100p p m/℃至200p pm/℃。

更小的温度系数表示稳压器的输出电压对温度变化更不敏感。

3.作用与应用7805三端稳压器在电子电路中具有重要作用。

它能够将高电压转换成稳定的5V直流电压，常被应用在各种电子设备中，如移动电源、嵌入式系统等。

通过控制输入-输出电压差，7805稳压器能够提供稳定的输出电压，保证其他电路元件正常工作。

其输出电流能力较强，能够满足大部分的负载需求。

此外，7805稳压器的静态电压调整率较小，能够在输入电压变化时保持较为稳定的输出电压。

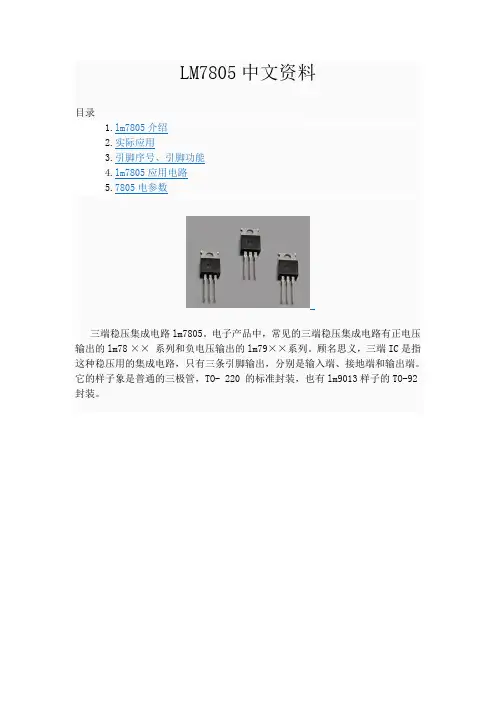

LM7805中文资料目录1.lm7805介绍2.实际应用3.引脚序号、引脚功能4.lm7805应用电路5.7805电参数三端稳压集成电路lm7805。

电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ××系列和负电压输出的lm79××系列。

顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。

1.lm7805介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。

2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7805IC内部电路图.的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。

对于三端稳压器,最常用的有78X系列与79X系列。

比如应用范围广,7805顾名思义05就就是输出电压为5v,还可以微调,7805输出波纹很小。

内含过流与过载保护电路。

带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压与电流。

北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片与纯铜引脚,散热效果更好。

性能完全不逊色st与ON,价格又更有优势。

7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格与管脚分布。

例如:78M05三端稳压器可输出+5 V、0、5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。

(3) 外形及管脚分布,如附图1-25所示。

由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。

该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V与+12V。

其特点就是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。

7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。

3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。

二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。

2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。

（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。

建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。

（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。

（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。

四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。

（2）7805的焊接过程应迅速进行，以免过热损坏器件。

建议使用恒温焊台，并将焊接时间控制在3秒以内。

（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。

2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。

（2）使用万用表测量输出电压，观察是否存在波动。

若输出电压不稳定，可适当调整输入端的滤波电容值。

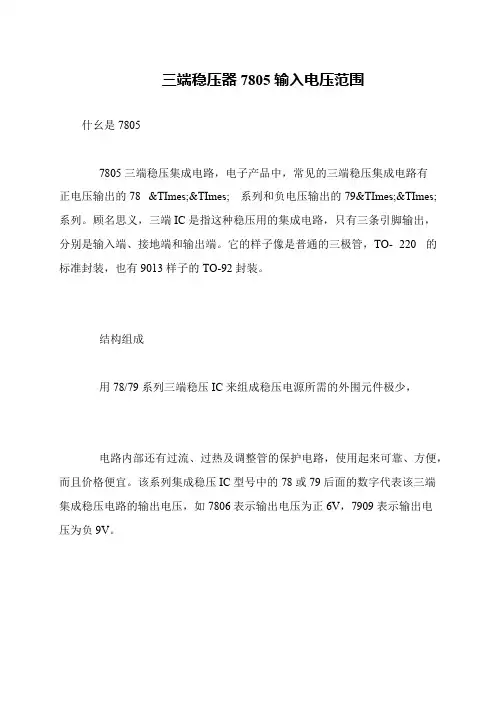

三端稳压器7805输入电压范围
什幺是7805
7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有
正电压输出的78 &TImes;&TImes; 系列和负电压输出的79&TImes;&TImes;系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

结构组成
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，
电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电
压为负9V。

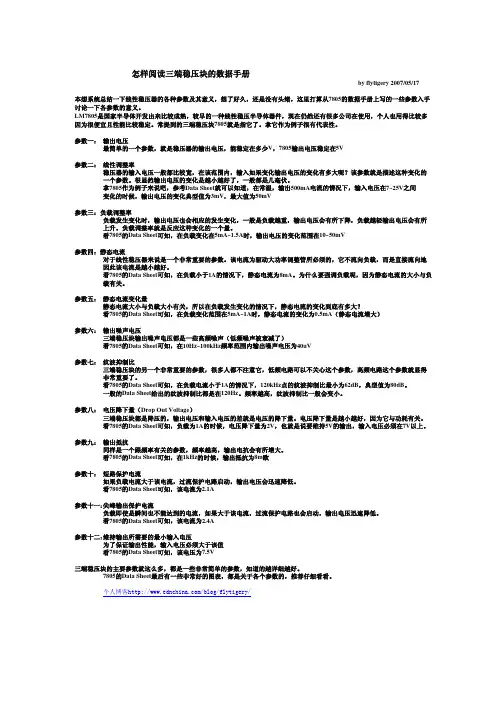

：：怎样阅读三端稳压块的数据手册by flytigery 2007/05/17本想系统总结一下线性稳压器的各种参数及其意义，想了好久，还是没有头绪，这里打算从7805的数据手册上写的一些参数入手讨论一下各参数的意义。

LM7805是国家半导体开发出来比较成熟，较早的一种线性稳压半导体器件，现在仍然还有很多公司在使用，个人也用得比较多因为很便宜且性能比较稳定。

常提到的三端稳压块7805就是指它了。

拿它作为例子很有代表性。

参数一：输出电压最简单的一个参数，就是稳压器的输出电压，能稳定在多少V，7805输出电压稳定在5V参数二：线性调整率稳压器的输入电压一般都比较宽，在该范围内，输入如果变化输出电压的变化有多大呢？该参数就是描述这种变化的一个参数。

很显然输出电压的变化是越小越好了，一般都是几毫伏。

拿7805作为例子来说吧，参考Data Sheet就可以知道，在常温，输出500mA电流的情况下，输入电压在7~25V之间变化的时候，输出电压的变化典型值为3mV，最大值为50mV参数三：负载调整率负载发生变化时，输出电压也会相应的发生变化，一般是负载越重，输出电压会有所下降，负载越轻输出电压会有所上升。

负载调整率就是反应这种变化的一个量。

看7805的Data Sheet可知，在负载变化在5mA~1.5A时，输出电压的变化范围在10~50mV参数四：静态电流对于线性稳压器来说是一个非常重要的参数。

该电流为驱动大功率调整管所必须的，它不流向负载，而是直接流向地因此该电流是越小越好。

看7805的Data Sheet可知，在负载小于1A的情况下，静态电流为8mA。

为什么要强调负载呢，因为静态电流的大小与负载有关。

参数五：静态电流变化量静态电流大小与负载大小有关，所以在负载发生变化的情况下，静态电流的变化到底有多大？看7805的Data Sheet可知，在负载变化范围在5mA~1A时，静态电流的变化为0.5mA（静态电流增大）参数六：输出噪声电压三端稳压块输出噪声电压都是一些高频噪声（低频噪声被衰减了）看7805的Data Sheet可知，在10Hz~100kHz频率范围内输出噪声电压为40uV参数七：纹波抑制比三端稳压块的另一个非常重要的参数，很多人都不注意它，低频电路可以不关心这个参数，高频电路这个参数就显得非常重要了。

7805中文资料什么是7805？7805是一种常见的线性稳压器芯片。

它是一种三端稳压器，可以将不稳定的输入电压转换为稳定的输出电压。

7805广泛应用于各类电子设备和电路中，以提供可靠的稳定电压。

7805的特点•稳定性：7805能够根据输入电压的波动自动调整输出电压，保持稳定不变。

•可靠性：7805采用高品质材料和先进的制造工艺，具有较高的可靠性和长寿命。

•过载保护：7805内部具有过载保护电路，可以有效防止过电流对芯片和其他电路元件的损害。

•热保护：7805内部集成了热保护电路，当温度过高时会自动降低输出电压，以保护芯片。

•简单使用：7805只需连接少量元件，并简单布线即可使用，适合初学者和快速原型开发。

7805的引脚定义7805芯片共有三个引脚，包括输入电压(Vin)、地(GND)和输出电压(Vout)。

以下是每个引脚的具体定义：•Vin：输入电压引脚，用于连接外部电源的正极。

•GND：地引脚，用于连接外部电源的负极。

•Vout：输出电压引脚，用于提供稳定的输出电压。

7805的使用方法使用7805芯片非常简单，你只需按照以下步骤操作：1.将输入电压(Vin)引脚连接到外部电源的正极。

2.将地(GND)引脚连接到外部电源的负极。

3.将输出电压(Vout)引脚连接到需要稳定电压的电路或设备。

4.确保输入电压范围在7805芯片的规格要求之内。

5.确保7805芯片周围没有过热或过载的情况，以保证稳定工作。

7805的应用领域7805由于其稳压性能和简单使用，被广泛应用于各种电子设备和电路中。

以下是几个常见的应用领域：•电子设备：7805可用于提供稳定的电源电压，如移动电话、电脑、电视等。

•电路设计：7805可用作电子电路设计中的稳压器，以确保其他电路元件的稳定工作。

•自动化系统：7805可用于自动化控制系统中的电源电压稳定，如PLC、机器人等。

•通信设备：7805常用于通信设备中，如无线电、对讲机等，以提供稳定的电源。

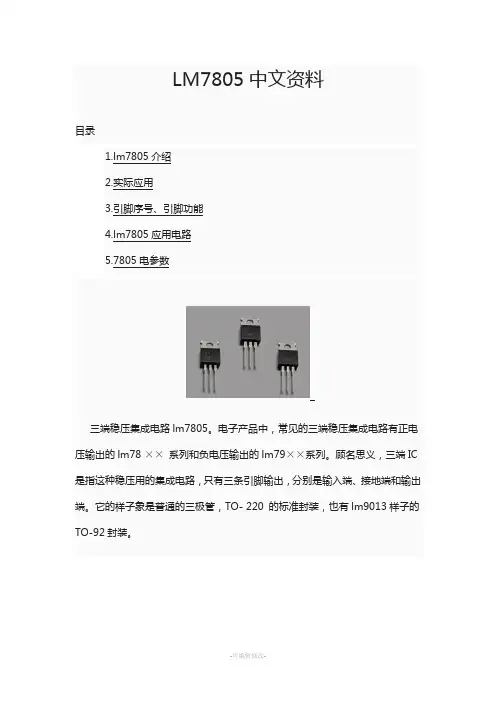

LM7805中文资料目录1.lm7805介绍2.实际应用3.引脚序号、引脚功能4.lm7805应用电路5.7805电参数三端稳压集成电路lm7805。

电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。

1.lm7805介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。

2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7805IC内部电路图.的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
