MSA测量系统分析步骤和应用

MSA测量系统分析流程及方法MSA（测量系统分析）是对测量系统稳定性、可靠性和能力的评估，用于确认测量结果的准确性和可靠性。

它可以用于评估任何测量系统，包括设备、仪器和应用程序。

以下是MSA的流程和方法：1.确定测量系统的目的和应用：在开始MSA之前，首先需要明确测量系统的目的和应用。

这将有助于确定需要分析的关键因素以及选择适当的方法。

2.选择测量系统分析方法：根据测量系统的类型和目的，选择适当的MSA方法。

常见的方法包括GR&R（重复性与再现性）分析、准确性、稳定性和线性度分析。

3.收集数据：使用标准样本或实际样本来收集测量数据。

应该保证数据具有代表性和充分，以便能够全面评估测量系统的性能。

4.重复性与再现性（GR&R）分析：这是评估测量仪器和操作员之间的可重复性和再现性的方法。

它通常包括重复性（同一操作员重复测量同一样本）和再现性（不同操作员在不同时间重复测量同一样本）的分析。

5.准确性分析：准确性是评估测量结果与真实值之间的偏差程度。

可以使用标准样本或比较方法（如正交试验）来评估准确性。

如果测量系统有偏差，可以进行校正，以提高测量的准确性。

6.稳定性分析：稳定性是指测量系统的输出是否随时间而变化。

稳定性分析可以通过收集数据的不同时间点来进行。

7.线性度分析：线性度是指测量系统对于不同输入值的响应是否是线性的。

线性度分析可以通过收集不同输入值对应的测量数据来进行。

8.分析结果和改进措施：对收集到的数据进行分析，并得出结论和建议。

如果测量系统的性能不符合要求，应制定相应的改进措施，例如修理、更换或校准测量设备，培训操作员，改进测量方法等。

9.持续监控和改进：MSA是一个持续改进的过程，应确保测量系统的性能得到持续监控和改进。

定期重复MSA分析，以确保测量系统的稳定性和准确性，及时发现和纠正潜在问题。

总结起来，MSA的流程包括确定目的和应用、选择方法、收集数据、进行分析，最后制定改进措施和持续监控。

测量系统分析报告MSA1. 引言测量系统分析（Measurement System Analysis，简称MSA）是指通过分析和评估测量系统的性能、稳定性和可靠性，来判断测量结果的准确性和可靠性的过程。

本报告旨在对某测量系统进行全面的分析和评估，以帮助提升测量系统的质量和可靠性。

2. 测量系统分析方法在进行测量系统分析时，常采用以下方法：2.1 重复性与再现性分析重复性和再现性是评估测量系统可靠性的重要指标。

通过对同一对象进行多次测量，可以评估测量结果的一致性和稳定性。

2.2 偏倚分析偏倚分析用于评估测量系统是否存在系统性的误差。

通过对测量系统进行校准，并比较校准前后的测量结果，可以判断测量系统的偏倚情况。

2.3 线性分析线性分析用于评估测量系统是否存在线性关系。

通过测量系统对一系列已知标准进行测量，并绘制测量结果与标准值之间的图表，可以判断测量系统的线性关系。

3. 案例分析本次测量系统分析以某电子元件测量系统为例进行分析。

3.1 重复性与再现性分析通过对同一电子元件进行连续十次测量，并记录测量结果，得到以下数据：测量次数测量结果1 12.32 12.43 12.14 12.35 12.26 12.47 12.58 12.29 12.610 12.3通过计算这十次测量结果的平均值和标准偏差，得到重复性和再现性的评估数据。

3.2 偏倚分析为了评估测量系统的偏倚情况，我们对测量系统进行了校准，并测量了一系列标准样本。

校准前后的测量结果如下：标准样本校准前测量结果校准后测量结果1 2.3 2.12 3.4 3.23 4.5 4.44 5.6 5.75 6.7 6.56 7.8 7.9通过比较校准前后的测量结果，可以评估测量系统的偏倚情况。

3.3 线性分析为了评估测量系统的线性关系，我们选择了一系列已知标准进行测量，并绘制了测量结果与标准值之间的图表。

图表显示测量系统的测量结果与标准值之间存在一定的线性关系。

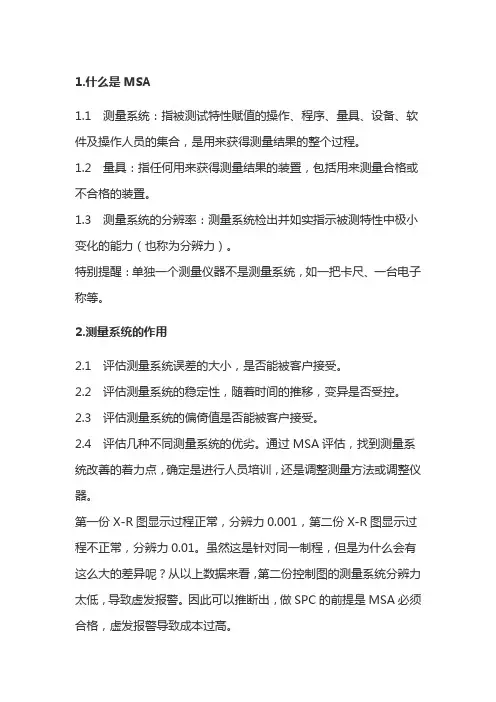

1.什么是MSA1.1 测量系统：指被测试特性赋值的操作、程序、量具、设备、软件及操作人员的集合，是用来获得测量结果的整个过程。

1.2 量具：指任何用来获得测量结果的装置，包括用来测量合格或不合格的装置。

1.3 测量系统的分辨率：测量系统检出并如实指示被测特性中极小变化的能力（也称为分辨力）。

特别提醒：单独一个测量仪器不是测量系统，如一把卡尺、一台电子称等。

2.测量系统的作用2.1 评估测量系统误差的大小，是否能被客户接受。

2.2 评估测量系统的稳定性，随着时间的推移，变异是否受控。

2.3 评估测量系统的偏倚值是否能被客户接受。

2.4 评估几种不同测量系统的优劣。

通过MSA评估，找到测量系统改善的着力点，确定是进行人员培训，还是调整测量方法或调整仪器。

第一份X-R图显示过程正常，分辨力0.001，第二份X-R图显示过程不正常，分辨力0.01。

虽然这是针对同一制程，但是为什么会有这么大的差异呢？从以上数据来看，第二份控制图的测量系统分辨力太低，导致虚发报警。

因此可以推断出，做SPC的前提是MSA必须合格，虚发报警导致成本过高。

3.MSA评估的仪器和责任人员3.1 测量系统一般由仪校人员或品质部的负责人来主导，由参与检测或试验人员来测量，以提供测量数值。

不可以由品质部领导或仪校人员来测量和提供数值，需要特别注意的是：测量人员不可知道自己上次测量结果和别人测量结果，要保证盲测。

MSA要识别的误差是测量人员、设备、环境、方法、标准值导致的误差，品质部领导和仪校人员一般不亲自测量产品，所以分析他们的测量数据基本没有价值。

3.2 MSA分析的范围来自控制计划所有的测量系统，包括计量性、计数性。

3.3 破坏性的测量系统现在一般不做分析，除非客户有特殊要求，如盐雾试验测量系统。

特别提醒：MSA分析的包括控制计划中所有测量系统，而不仅仅是测量特殊特性的测量系统。

4.MSA专业术语解释4.1 准确度（Accuracy）准确度或称偏移（BIAS），是指测量值与相对真值之间的差异。

MSA量测系统分析过程介绍MSA〔Measurement System Analysis，量测系统分析〕是一种用于评估和改良量测系统的方法。

在制造业中，准确的量测是至关重要的，因为它决定了产品质量的可靠性和一致性。

MSA帮助企业确定量测系统的稳定性和能力，并帮助识别和消除测量误差。

MSA量测系统分析过程是一个系统性的方法，用于评估量测系统的可靠性和有效性。

它包括以下几个重要步骤：确定测量系统的目标、评估测量系统的稳定性、评估测量系统的偏倚、评估测量系统的精确度和重复性、评估测量系统的线性度和准确度、进行测量系统的能力分析，以及制定改良措施。

在开始MSA量测系统分析过程之前，首先需要明确测量系统的目标。

这包括确定量测系统所要测量的特征，确定测量系统应具备的准确性和重复性水平，以及确定所需的测量装置和测量方法。

明确测量系统的目标对于后续的评估和改良是至关重要的。

步骤二：评估测量系统的稳定性测量系统的稳定性是指在没有外部变化的情况下，测量结果是否保持一致。

评估测量系统的稳定性可以通过进行重复测量来判断。

在这个步骤中，我们屡次测量同一个样本，并分析测量结果的变异情况。

如果测量结果在一个可接受的范围内变化较小，那么说明测量系统具有良好的稳定性。

测量系统的偏倚是指测量结果是否与真实值存在系统性的差异。

评估测量系统的偏倚可以通过使用标准样本进行测量，并与实际值进行比拟。

如果测量结果与实际值存在明显的偏差，那么说明测量系统存在偏倚，需要进行校准或调整。

步骤四：评估测量系统的精确度和重复性测量系统的精确度是指测量结果与真实值的接近程度，而测量系统的重复性是指重复测量同一个样本时，测量结果的一致性。

评估测量系统的精确度和重复性可以使用重复测量同一样本的方法来进行。

通过分析测量结果的差异，可以评估测量系统的精确度和重复性水平。

步骤五：评估测量系统的线性度和准确度测量系统的线性度是指测量结果是否与被测量特征的实际变化成比例关系。
