放疗的专有名词解释放疗是一种常见的癌症治疗方式,它通过利用高能射线或其他形式的辐射来杀死癌细胞或抑制它们的生长。
在放疗过程中,涉及到一些专有名词,这些名词对于了解放疗的原理和效果非常重要。
本文将解释一些放疗领域的专有名词,帮助读者更好地理解这种治疗方式。
1. 辐射治疗(Radiation Therapy)辐射治疗是指利用射线来治疗癌症或其他疾病。
它是通过将高能射线直接照射到癌细胞或肿瘤上,破坏其遗传物质,以阻止其增殖和生长。
因为射线可以穿透人体组织,所以辐射治疗可以精确地定位在肿瘤区域释放辐射,同时尽可能减小对周围正常组织的伤害。
2. 线性加速器(Linear Accelerator)线性加速器是放疗中常用的治疗设备,它能够产生高能射线。
通过电磁场的作用,这种设备能够加速电子并使其以接近光速的速度运动。
线性加速器能够产生不同类型的射线,如X射线、γ射线和高能电子射线,具有精确照射和深度调节的能力,因此被广泛应用于放疗领域。
3. 照射计划(Treatment Plan)照射计划是放疗治疗开始之前制定的详细计划,用于确定照射次数、剂量、照射方向以及照射区域等治疗参数。
放疗师将根据医生的指示和患者的具体情况制定照射计划,以保证辐射能够准确地瞄准肿瘤并最大限度地减少对正常组织的损伤。
4. 剂量分布(Dose Distribution)剂量分布指的是辐射治疗中射线的剂量在人体组织中的分布情况。
剂量分布的均匀性和覆盖率是评估治疗质量的重要指标。
剂量分布的均匀性应足够,以确保肿瘤区域得到足够的辐射,而正常组织的剂量应尽可能低。
5. 生物学有效剂量(Biologically Effective Dose, BED)生物学有效剂量是一种衡量辐射治疗效果的指标,它综合考虑了剂量分布、辐射类型和生物学修正因子等因素。
生物学有效剂量可以用于预测和比较不同治疗方案的疗效,为制定个性化治疗方案提供参考。
6. 放射性皮炎(Radiation Dermatitis)放射性皮炎是放疗中常见的不良反应之一,表现为皮肤红肿、瘙痒、脱屑等症状。
放射科新技术近年来,随着科技的不断进步和医学的不断发展,放射科也迎来了许多新技术的应用,这些新技术为医生提供了更准确、更高效的诊断手段,为病人带来了更好的治疗效果。
本文将介绍几种在放射科领域中应用的新技术。
一、数字化放射技术数字化放射技术是近年来放射科领域的一项重要技术革新。
传统的放射技术主要依赖于胶片来记录影像,而数字化放射技术则将胶片转化为数字影像,使医生能够更方便地查看、处理和存储患者的影像资料。
这种技术不仅提高了影像的质量和分辨率,还能够减少病人的辐射剂量,提高诊断的准确性和精确性。
二、计算机辅助诊断技术计算机辅助诊断技术是一种通过计算机对放射影像进行分析和处理的方法。
通过使用计算机算法和模型,可以帮助医生更准确地诊断疾病。
例如,计算机辅助诊断技术可以自动检测和标注影像中的异常结构,提供病变的定位和测量数据,辅助医生进行诊断和治疗。
三、立体定向放射治疗技术立体定向放射治疗技术是一种通过精确的定位和照射,治疗肿瘤和其他疾病的方法。
该技术利用三维影像重建和模拟,精确计算照射剂量和方向,将放射源直接照射到病变区域,以达到最佳治疗效果。
立体定向放射治疗技术具有疗效高、创伤小、治疗时间短等优点,适用于各种肿瘤和疾病的治疗。
四、分子影像技术分子影像技术是一种通过使用特定的放射性示踪剂,结合影像设备,观察和评估生物分子的活动和变化的方法。
这种技术可以提供细胞和分子水平的影像信息,帮助医生了解疾病的发展和治疗效果。
分子影像技术在肿瘤诊断和治疗、心血管疾病的评估、神经系统疾病的研究等方面具有广泛的应用前景。
五、介入放射学技术介入放射学技术是一种通过使用影像设备和导向器,进行诊断和治疗的方法。
介入放射学技术可以通过导管、支架、微导管等装置,直接进入病变部位,进行病变的诊断、治疗和介入操作。
这种技术可以减少手术创伤,提高治疗效果,适用于血管疾病、肿瘤等疾病的治疗。
六、放射治疗计划系统放射治疗计划系统是一种通过计算机模拟和优化,生成放射治疗计划的方法。

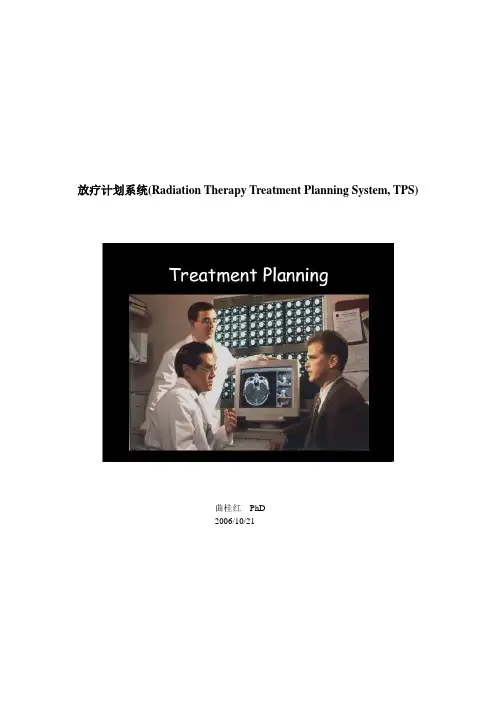

放疗计划系统放疗计划系统(Radiation Therapy Treatment Planning System, TPS)曲桂红 PhDxx/10/21 放疗计划系统(Radiation Therapy Treatment Planning System, TPS)1.定义 IEC60601-2-48, Medical electrical equipment, Part2: Particular requirement for the safety of radiation therapy treatment planning system. A RADIATION THERAPY TREATMENT PLANNING SYSTEM is a medical device that simulates a proposed RADIOTHERAPY treatment through a process of modeling both a source of radiation and a PATINT. It also often produces estimations of ABSORBED DOSE distribution in the PATIENT using a specific algorithm or algorithms. 放疗计划系统是一种通过对放射源及患者建模过程来模拟一个推荐的放射治疗的设备。
系统采用一个或几个专门的算法计算患者体内吸收剂量分布。
放射治疗计划系统是放射治疗QA必不可少的工具。

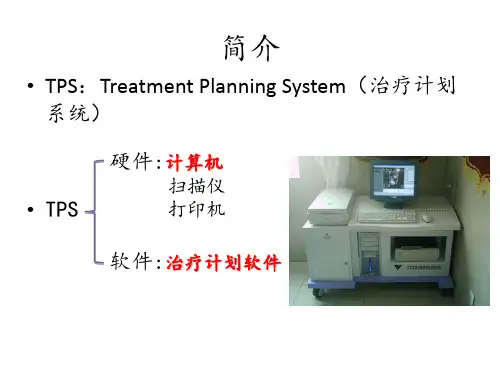

2.基本概念2.1 分类(1)按照维数(计算模型+显示)二维(2D)三维(3D)(2)按照治疗技术外照射(External Radiotherapy)内照射(Brachy Radiotherapy)(3)按治疗模式常规(Normal Radiotherapy)适形(Conformal Radiotherapy)调强(IMRT)3.系统组成3.1硬件系统(1)主机专用工作站(SSGI, HP, DEC, SUN, Apple) PC机笔记本电脑(IBM,DELL)(2)外围设备打印机(幅面:A4以上)扫描仪(透射,用于胶片扫描)备份系统(每个患者的图像大小约50M)磁带机刻录机磁盘阵列(3)UPS(1500~2000W)(4)网络适配器3.2软件系统(1)操作系统 Microsoft DOS Microsoft WINDOWS IRIX Solaris HP-UX DEC UNIX MAC (2)数据库Microsoft ACESS Infomax Oracle SQL (3)治疗计划系统软件Treatment Planning Systems Exchange Format Treatment Modality Vendor System Version*3DCRT IMRT Seed Brachy HDR Brachy Protons CMS Focus/XiO3.1 R Elekta RenderPlan3D R PrecisePlan2.01 D Nomos Corvus R ++ Nucletron Helax TMS R TheraPlan Plus R PLATO RTS2.62 D PLATO BPS14.2.6 D Philips Pinnacle3 R AcqPlan4.9 R Rosses Medical Strata Suite CTPlan4.0 R RTek PIPER2.1.2 R Varian BrachyVision6.5 (Build7.1.67)D Eclipse7.1 D VariSeed7.1 D STAR-1000(北京大恒医疗设备有限公司) Venus (拓能, TOPSLANE) BJRTPS2001(北京医疗器械研究所)(4)其它应用软件4.系统功能4.1 图像获取 CT(MRI.Ultrasound)4.2 轮廓编辑4.3 束流编辑4.4 BEV DRR4.5 图像处理4.5.1窗位/窗宽4.5.2对比度4.5.3放大/缩小4.5.4面积/长度测量4.5.5矢/冠状面显示4.6 三维显示4.6.1轮廓线4.6.2表面/实体4.6.3透明4.7 剂量计算4.8 QA4.9治疗机数据输入相关数据 TMR(TPR) PDD OAR(OCR)Wf Of(Scp, Sp)相关报告 AAPM TG45 加速器应用 AAPM TG53 TPS治疗保证AAPM TG67 光子数据库4.10打印输出4.11网络4.12计划评价4,12,1 DVH4.12.2计划对比4.13 图像融合4.14 DI接口 DI RT1994年北美放射协会(Radiological Society of North America,RSNA)会议上,关于设备间放射治疗数据(内照射和外照射计划.剂量.图像等)传输的标准问题被明确提了出来,这个标准的重要性是显而易见的,但是采用DI标准并不能彻底解决这些问题。
放疗计划系统放疗计划系统是医学放射治疗中的重要工具,它通过计算机辅助设计和优化放射治疗计划,帮助医生制定最佳的治疗方案,提高治疗效果,减少副作用,保护患者健康。
本文将介绍放疗计划系统的基本原理、功能特点和应用价值。
放疗计划系统的基本原理是依据肿瘤的位置、大小、形状以及患者的个体化特征,利用放射生物学、物理学和医学影像学知识,进行三维适形放射治疗计划设计,以达到最佳治疗效果。
系统利用先进的图像处理技术,对患者进行影像学检查,如CT、MRI等,获取肿瘤的位置和形态数据,然后通过计算机模拟辐射束在患者体内的分布情况,设计出最佳的照射方案。
放疗计划系统具有多种功能特点。
首先,它能够实现个体化治疗方案的设计,根据患者的具体情况进行精准治疗,最大限度地保护正常组织,减少放射剂量对健康组织的损伤。
其次,系统具有高度的自动化和智能化,能够根据医生的建议和患者的情况,自动生成多个治疗方案供医生选择,大大提高了治疗效率和精准度。
此外,放疗计划系统还具有较强的数据管理和存储功能,能够对患者的影像学数据、治疗方案和治疗效果进行全面记录和管理,为医生的临床决策提供可靠的依据。
放疗计划系统在临床应用中具有重要的价值。
首先,它能够提高放射治疗的疗效和安全性,使肿瘤组织得到更精准的照射,最大限度地杀灭癌细胞,减少复发和转移的风险。
其次,系统的个体化治疗方案设计能够减少治疗过程中对健康组织的损伤,降低患者的不良反应和并发症发生率,提高治疗的生活质量。
此外,放疗计划系统还可以为医学研究和教学提供丰富的数据支持,促进医学科研的进步和人才培养。
总之,放疗计划系统是医学放射治疗中不可或缺的重要工具,它通过个体化治疗方案设计,提高了放射治疗的疗效和安全性,为患者的健康保驾护航。
随着医学影像学和计算机技术的不断发展,放疗计划系统将会更加智能化、精准化,为医生的临床决策和患者的治疗带来更多的便利和希望。
放疗计划系统(Radiation Therapy Treatment Planning System, TPS)曲桂红PhD2006/10/21放疗计划系统(Radiation Therapy Treatment Planning System, TPS)1、定义IEC 60601-2-48,Medical electrical equipment, Part 2: Particular requirement for the safety of radiation therapy treatment planning system.A RADIA TION THERAPY TREA TMENT PLANNING SYSTEM is a medical device that simulates a proposed RADIOTHERAPY treatment through a process of modeling both a source of radiation and a PA TINT. It also often produces estimations of ABSORBED DOSE distribution in the PA TIENT using a specific algorithm or algorithms.放疗计划系统是一种通过对放射源及患者建模过程来模拟一个推荐的放射治疗的设备。
系统采用一个或几个专门的算法计算患者体内吸收剂量分布。
放射治疗计划系统是放射治疗QA必不可少的工具。
2、基本概念2.1 分类(1)按照维数(计算模型+显示)二维(2D)三维(3D)(2)按照治疗技术外照射(External Radiotherapy)内照射(Brachy Radiotherapy)(3)按治疗模式常规(Normal Radiotherapy)适形(Conformal Radiotherapy)调强(IMRT)3、系统组成3.1硬件系统(1)主机专用工作站(SSGI, HP, DEC, SUN, Apple)PC机笔记本电脑(IBM,DELL)(2)外围设备打印机(幅面:A4以上)扫描仪(透射,用于胶片扫描)备份系统(每个患者的图像大小约50M)磁带机刻录机磁盘阵列(3)UPS(1500~2000W)(4)网络适配器3.2软件系统(1)操作系统Microsoft DOSMicrosoft WINDOWSIRIXSolarisHP-UXDEC UNIXMAC(2)数据库Microsoft ACESSInfomaxOracleSQL(3)治疗计划系统软件T reatment Planning Systems ExchangeFormat T reatment ModalityVendor System Version *3DCRT IMRT Seed Brachy HDR Brachy ProtonsCMS Focus/XiO 3.1 RElektaRenderPlan 3D RPrecisePlan2.01 DNomos Corvus R++NucletronHelax TMS RTheraPlan Plus R PLA TO RTS2.62DPLA TO BPS 14.2.6DPhilipsPinnacle 3 RAcqPlan4.9 RRossesMedical Strata SuiteCTPlan 4.0 R RT ek PIPER 2.1.2 RVarianBrachyVision 6.5(Build 7.1.67)DEclipse 7.1 DV ariSeed7.1DSTAR-1000(北京大恒医疗设备有限公司)V enus (拓能, TOPSLANE)BJRTPS2001(北京医疗器械研究所)(4)其它应用软件4、系统功能4.1图像获取CT(MRI、Ultrasound)4.2 轮廓编辑4.3 束流编辑4.4BEVDRR4.5 图像处理4.5.1窗位/窗宽4.5.2对比度4.5.3放大/缩小4.5.4面积/长度测量4.5.5矢/冠状面显示4.6 三维显示4.6.1轮廓线4.6.2表面/实体4.6.3透明4.7 剂量计算4.8QA4.9 治疗机数据输入相关数据TMR(TPR)PDDOAR(OCR)W fO f(Scp, Sp)相关报告AAPM TG45 加速器应用AAPM TG53 TPS治疗保证AAPM TG67 光子数据库4.10 打印输出4.11 网络4,12,1 DVH4.12.2计划对比4.13 图像融合4.14 DICOM接口DICOM RT1994年北美放射协会(Radiological Society of North America,RSNA)会议上,关于设备间放射治疗数据(内照射和外照射计划、剂量、图像等)传输的标准问题被明确提了出来,这个标准的重要性是显而易见的,但是采用DICOM标准并不能彻底解决这些问题。
放疗计划系统有哪些
放疗计划系统是放射治疗中的重要工具,它能够帮助医生制定
合理的治疗方案,提高治疗的精准度和有效性。
放疗计划系统的主
要功能包括剂量计算、靶区轮廓绘制、剂量分布优化等,下面我们
来详细介绍一下放疗计划系统的主要功能和特点。
首先,放疗计划系统具有剂量计算的功能。
在放疗治疗中,确
定合适的放射剂量是非常重要的。
放疗计划系统能够根据患者的具
体情况,计算出合适的放射剂量,确保治疗的安全性和有效性。
其次,放疗计划系统能够进行靶区轮廓的绘制。
在放射治疗中,确定准确的靶区轮廓是非常关键的一步。
放疗计划系统通过影像学
等技术,能够帮助医生准确地绘制出患者的靶区轮廓,确保治疗的
精准性。
此外,放疗计划系统还具有剂量分布的优化功能。
在放射治疗中,如何使放射剂量在靶区内分布均匀,同时减少对正常组织的损
伤是一个挑战。
放疗计划系统能够通过优化算法,使得放射剂量在
靶区内分布更加均匀,同时最大限度地减少对正常组织的损伤。
另外,放疗计划系统还能够进行剂量验证和计划评估。
在放射治疗中,对治疗计划的准确性和可行性进行评估是非常重要的。
放疗计划系统能够帮助医生对治疗计划进行验证和评估,确保治疗的有效性和安全性。
总的来说,放疗计划系统是放射治疗中不可或缺的工具,它通过剂量计算、靶区轮廓绘制、剂量分布优化等功能,能够帮助医生制定合理的治疗方案,提高治疗的精准度和有效性。
放疗计划系统的不断发展和完善,将进一步推动放射治疗的发展,为患者带来更好的治疗效果和生活质量。
几大治疗计划系统TPS比较随着医学技术的不断发展和进步,临床疾病的治疗方式也在不断地更新。
各种治疗计划系统,又称为TPS(treatment planning system),在现代肿瘤治疗中起到了至关重要的作用。
TPS旨在为医生和医疗团队提供分析、制定、优化和评估各种肿瘤治疗方案的高级工具。
目前,主要的TPS包括了多模态治疗计划系统、放疗计划系统、化疗计划系统、手术计划系统等。
本文将重点讨论这几大治疗计划系统的特点及其优缺点。
一、多模态治疗计划系统多模态治疗计划系统(multimodal therapy plan system)旨在为医生提供多种治疗方式的组合,以更好地为患者的治疗制定个性化的治疗方案。
该系统主要包括放疗、化疗、手术及其他辅助治疗方式的组合。
优点:该系统有利于减少治疗间隔和治疗次数,提高治疗效果和生存率,减少毒副作用,降低治疗的经济成本。
同时,它也可以为患者提供更多的治疗选择,便于医生和患者共同制定更有针对性和个性化的治疗计划。
缺点:大多数情况下,该系统的治疗方案需要同时考虑多个治疗方式的影响,这就要求医生和医疗团队具有更高的专业技术水平和团队协作能力。
此外,对于一些非常罕见的疾病或复杂病例,TPS可能无法提供最优的治疗方案。
二、放疗计划系统放疗计划系统(radiation therapy planning system)是致力于为医生提供更准确、个性化的放射治疗计划的系统,通过3D模拟、计算机模拟等技术手段,制定放疗的治疗方案,并通过放射治疗模拟等技术手段,对模拟后的病例进行治疗。
该系统可用于治疗多种恶性肿瘤,如胸部肿瘤、骨肉瘤、脑肿瘤等等。
优点:放疗计划系统能减少患者因放疗带来的副作用和并发症,同时可在3D模拟放疗前进行精确的剂量测量,从而降低并发症的风险。
此外,TPS还可以对放疗过程进行全面的监测和评估,确保治疗的准确性和成功率。
缺点:放疗计划系统需要医生拥有精湛的技术和经验,这也就限制了它的应用范围。
放疗计划系统有哪些放疗计划系统是指针对癌症患者进行放射治疗的过程中所涉及的一系列计划和方案。
在放疗治疗中,一个完善的放疗计划系统可以帮助医生和患者更好地进行治疗方案的制定和执行。
那么,放疗计划系统到底包括哪些内容呢?首先,放疗计划系统包括患者的个人信息和病史资料。
这些信息包括患者的姓名、年龄、性别、身体状况、病史、家族病史等。
这些信息对于制定个性化的放疗计划非常重要,因为不同的患者在放疗治疗中可能会有不同的需求和反应。
其次,放疗计划系统还包括放疗的具体方案和计划。
这些方案和计划是由放射治疗专家根据患者的具体情况和病情制定的。
其中包括放疗的具体剂量、照射部位、照射方式等。
这些方案和计划需要经过严格的科学计算和临床实践的验证,以确保对患者的治疗效果和安全性。
另外,放疗计划系统还包括放疗设备和技术的选择和应用。
放疗设备和技术的选择对于放疗治疗的效果和患者的安全性至关重要。
放疗计划系统需要包括对放疗设备和技术的详细介绍和应用指导,以确保放疗治疗的准确性和有效性。
此外,放疗计划系统还需要包括对患者的治疗过程和效果的监测和评估。
放疗治疗是一个持续的过程,患者在接受放疗治疗的过程中需要进行定期的治疗效果评估和身体状况监测。
因此,放疗计划系统还需要包括对患者治疗过程中各项指标和数据的收集和分析。
最后,放疗计划系统还需要包括对患者的康复和追踪管理。
放疗治疗结束后,患者的康复和生活质量是非常重要的。
放疗计划系统需要包括对患者康复和生活质量的评估和管理,以确保患者在放疗治疗结束后能够尽快恢复健康。
综上所述,放疗计划系统是一个涵盖了患者个人信息、治疗方案、设备技术、治疗监测和康复管理等方方面面的系统。
一个完善的放疗计划系统可以帮助医生和患者更好地进行放疗治疗,提高治疗效果和患者生活质量。
放疗计划系统放疗计划系统是医疗领域中非常重要的工具,它可以帮助医生和放射治疗师制定最佳的放疗方案,确保患者能够获得最有效的治疗。
放疗计划系统通常由计算机软件和相关的设备组成,能够对患者进行精准的放射治疗计划设计和实施。
本文将介绍放疗计划系统的基本原理、功能特点以及在临床应用中的重要性。
放疗计划系统的基本原理是通过计算机辅助设计放射治疗计划,根据患者的病情、肿瘤位置、大小和形状等因素,确定最佳的放疗方案。
系统可以根据医生的要求,自动生成放射治疗计划,并通过三维成像技术对患者进行精准定位,确保放疗的准确性和安全性。
放疗计划系统具有多种功能特点,包括图像处理、剂量计算、计划设计、质量控制等。
系统可以对患者进行CT、MRI等影像数据的处理和重建,生成精确的肿瘤三维模型,为放疗计划的制定提供可靠的数据支持。
同时,系统还可以根据医生的要求,进行剂量的计算和优化,确保患者在接受放疗过程中获得最佳的治疗效果。
在临床应用中,放疗计划系统的重要性不言而喻。
它不仅可以提高放射治疗的精准度和准确性,还可以减少患者的治疗时间和剂量,降低对周围正常组织的损伤,减轻患者的不适感,提高治疗的安全性和有效性。
此外,系统还可以对治疗效果进行实时监测和评估,为医生调整治疗方案提供及时的参考依据。
总之,放疗计划系统在放射治疗中扮演着不可替代的重要角色。
它不仅可以帮助医生和放射治疗师制定最佳的治疗方案,还可以提高治疗的精准度和准确性,减少对患者的不良影响,是现代放射治疗中不可或缺的利器。
希望通过不断的技术创新和系统优化,放疗计划系统能够为更多的患者带来更好的治疗效果,为医疗事业的发展贡献自己的力量。
如何制作调强计划2010年2月5日一、准备工作:(1) 导入病人数据 (CT、MRI、PET);(2) 勾画器官:勾画靶区 (GTV、 CTV、PTV) 及重要器官;(3) 添加射野,选择射线能量和种类。
二、调强步骤:1 添加射野 (BEAM)1.1 射野个数在制作调强计划的时候,通常需要添加4~13野。
野的具体个数要根据靶区的大小及周围器官的数目来确定。
(1)头颈部:靶区较大,重要器官较多,一般添加9~13个野。
(2)胸腔:一般添加4个野。
或者根据情况添加2~6个野。
(3)胸肺部:一般添加4~7个野。
(4)腹部:根据靶区形状大小添加4~9个野。
1.2 射野角度(1)小机头角度(COLLIMATOR)在选择小机头的角度时,应首选叶片运动方向上最小的角度,其次则应根据最佳的适形效果综合考虑。
一般情况下,可选择0度或90度。
光栅90度安装情况下,小机头为0度时叶片运动方向为Y1,Y2方向,如下图:需要注意:一个计划中各射野的小机头角度应尽量统一。
(2)大机架角度(GANTRY)在选择大机架的角度时,应遵循以下几点:A. 射野的中心线要尽量避开重要器官。
B. 选择靶区等中心离皮肤较近的角度选择射野,如下图,以减少正常组织受射量C. 布野要尽量避开对穿野。
D. 相邻射野之间要间隔一定的角度,一个计划中的所有射野应尽量实现均匀分布。
1.3 等中心 (Iso-center)靶区的等中心一般由放射治疗计划系统(TPS)根据靶区形状自动设置,无需手工定义。
如遇到特殊情况,系统自定义的等中心不够理想时,可以手工修改等中心。
一般只需修改等中心的W和H位置,L位置(层厚位置)不用修改。
特殊情况示例:(1)等中心在靶区边缘系统自定义的等中心位置在靶区边缘时,计算调强剂量后,靶区周围需要保护的其他器官受到的照射剂量会过高。
此时,可手工拖动等中心点,使其处在靶区内部,如下图:(2)等中心在靶区之外靶区形状较为特殊的情况下,等中心可能被自动设置在靶区之外,如下图所示,则此时需要手工调整等中心位置以保护靶区周围组织。
