常用塑胶材料及基本性能--data

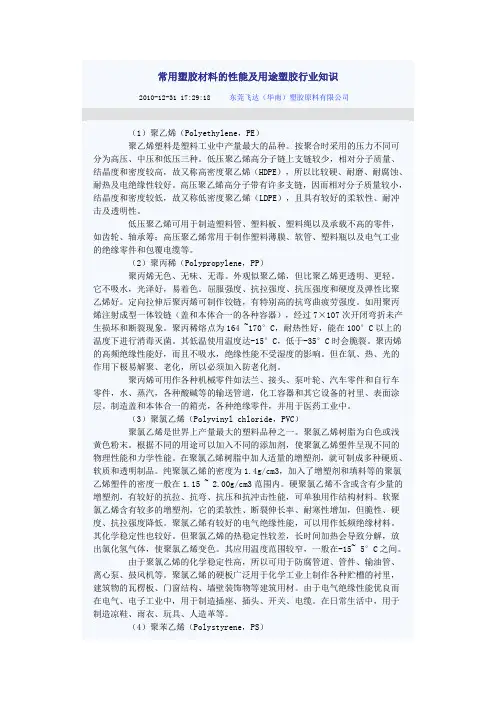

常用塑胶材料的性能及用途塑胶行业知识2010-12-31 17:29:18 东莞飞达（华南）塑胶原料有限公司 98（1）聚乙烯（Polyethylene，PE）聚乙烯塑料是塑料工业中产量最大的品种。

按聚合时采用的压力不同可分为高压、中压和低压三种。

低压聚乙烯高分子链上支链较少，相对分子质量、结晶度和密度较高，故又称高密度聚乙烯（HDPE），所以比较硬、耐磨、耐腐蚀、耐热及电绝缘性较好。

高压聚乙烯高分子带有许多支链，因而相对分子质量较小，结晶度和密度较低，故又称低密度聚乙烯（LDPE），且具有较好的柔软性、耐冲击及透明性。

低压聚乙烯可用于制造塑料管、塑料板、塑料绳以及承载不高的零件，如齿轮、轴承筹；高压聚乙烯常用于制作塑料薄膜、软管、塑料瓶以及电气工业的绝缘零件和包覆电缆等。

（2）聚丙稀（Polypropylene，PP）聚丙烯无色、无味、无毒。

外观似聚乙烯，但比聚乙烯更透明、更轻。

它不吸水，光泽好，易着色。

屈服强度、抗拉强度、抗压强度和硬度及弹性比聚乙烯好。

定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度。

如用聚丙烯注射成型一体铰链（盖和本体合一的各种容器），经过7×107次开闭弯折未产生损坏和断裂现象。

聚丙稀熔点为164 ~170°C，耐热性好，能在100°C以上的温度下进行消毒灭菌。

其低温使用温度达-15°C，低于-35°C时会脆裂。

聚丙烯的高频绝缘性能好，而且不吸水，绝缘性能不受湿度的影响。

但在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。

聚丙烯可用作各种机械零件如法兰、接头、泵叶轮、汽车零件和自行车零件，水、蒸汽，各种酸碱等的输送管道，化工容器和其它设备的衬里、表面涂层。

制造盖和本体合一的箱壳，各种绝缘零件，并用于医药工业中。

（3）聚氯乙烯（Polyvinyl chloride，PVC）聚氯乙烯是世界上产量最大的塑料品种之一。

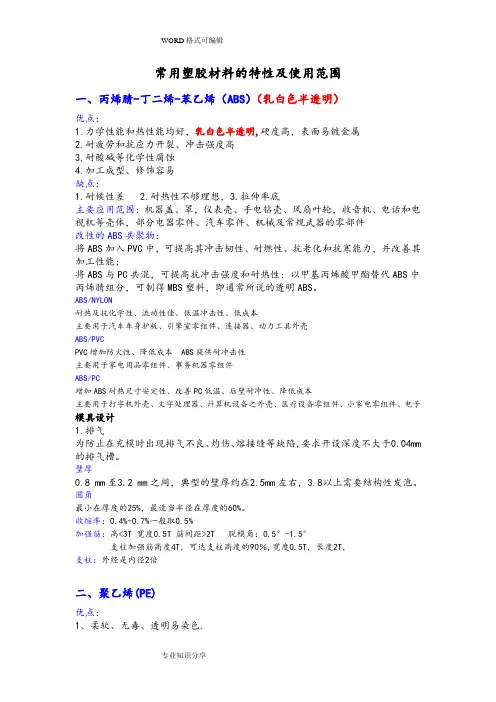

常用塑胶材料的特性及使用范围一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明）优点：1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属2.耐疲劳和抗应力开裂、冲击强度高3.耐酸碱等化学性腐蚀4.加工成型、修饰容易缺点：1.耐候性差2.耐热性不够理想，3.拉伸率底主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件改性的ABS共聚物：将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能；将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。

ABS/NYLON耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVCPVC增加防火性、降低成本 ABS提供耐冲击性主要用于家电用品零组件、事务机器零组件ABS/PC增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计1.排气为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。

壁厚0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。

圆角最小在厚度的25%，最适当半径在厚度的60%。

收缩率：0.4%-0.7%一般取0.5%加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5°支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T，支柱：外经是内径2倍二、聚乙烯(PE)优点：1、柔软、无毒、透明易染色.2、耐冲击、耐药品，绝缘性佳。

缺点：1、不易押出、不易贴合2、热膨胀系数高 4、耐温性差用途：HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。

常用塑胶材料简介Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用塑胶材料简介*常用(热塑性)塑料主要有以下几种:1.聚苯乙烯(PS)及改性聚苯乙烯(HIPS)等2.丙烯睛-丁二烯-苯乙烯聚合物类(ABS)3.聚甲醛(POM)4.聚乙烯(PE)5.聚丙烯(PP)6.聚氯乙烯(PVC)7.聚碳酸酯(PC)8.聚先胺(PA)A9.聚甲基丙烯酸甲酯(PMMA)*各塑料的性能及啤塑工艺要求如下:一.聚苯乙烯(PS)及改性聚苯乙烯(HIPS)等聚苯乙烯(PS或GPPS)即俗称“硬胶”,属非结晶性塑料其主要性质如下:1.透明,良好光泽,容易着色.2.溶于有机溶剂(丙酮,三氯乙烯等),便于喷油上色.3.成型收缩率小(0.4%左右),尺寸稳定性好.4.质脆不耐冲击,表面易擦花,胶件包装要求高.5.耐酸性差，遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯(HIPS)即俗称之“不碎胶”,其主要性质如下:1.在GPSS中加入适量(5-20%)丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2.颜色:不透明之乳油或略显黄色.3.HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如:组份比HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4.其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1.MBS聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2.SBS苯乙烯与丁二烯聚合物即K 料(常见有KR01,KR03).主要性质:透明,较好弹性,方便成型.3.AS丙烯睛与苯乙烯聚合物即SAN 料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大(成型温度距降解温度较远);加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力(70-130Mpa),压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.(注:改性聚苯乙烯类的流动性均稍差GPPS)注射速度宜高些,以减弱熔痕(夹水纹),但因注射速度受注射压力影响大,过高的速度可能会产生飞边(披锋)或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温:30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度:60-80℃,干燥时间:2小时.二.丙烯睛—丁二烯—苯乙烯共聚物类(ABS)1.三种组份的作用:丙烯睛(A)—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯(B)—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯(S)—保持良好成型性(流动性,着色性)及保持材料刚性.(注:根据组份不同派生出多种规格牌号)2.ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3.因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4.ABS原料浅黄色不透明,制品表面光泽℃好.5.ABS收缩率较小,尺寸稳定性良好.6.不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液(ABS胶浆)7.材料共混性能(ABS+PVC)~提高韧性,耐燃性,抗老化能力.(APS+PC)~提高抗冲击强度,耐热性.ABS的成型工艺了解1.成型加工之前需充分干燥,使含水率<0.1%.干燥条件:温度85℃以上,时间3小时.2.ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3.料管温度不宜超过250℃.4.模具温度40-80℃,外观要求较高的产品,模温取较高.5.注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取,一般为80-130Mpa.6.ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三.聚甲醛(POM)聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1.聚甲醛为乳白色塑料有光泽.2.具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3.耐有机溶剂性能好,性能稳定.4.成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1.聚甲醛吸湿性小(吸小率<0.5%),成型前一般不干燥或短时干燥.2.成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体(熔料颜色变暗)故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量(熔体流动性对剪切速率较敏感)温度参数:前料管190—210℃,中料管180—205℃,后料管150—175℃.压力参数:注射压力100Mpa左右,背压0.5Mpa.3.模具温度控制在80—100℃为宜(一般运热油)4.POM冷却收缩率很大(2~2.5%)易出现啤塑“缩水”,故必须用延长保压时间来补缩.四.聚乙烯(PE)聚乙烯(PE)俗称“花料”,属结晶性塑料,共主要性质如下:1.聚乙烯分高密度(HDPE)和低密度(LDPE)两种,随着密度的增高,透明减弱.2.聚乙烯为半透明粒子,胶件外观呈乳白色.3.聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4.常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5.机械强度不高,热变形温度低,表面易划伤.6.聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1.流动性好,成型温度范围宽,易于成型.2.注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂.注射压力60~70MPa.3.吸水性低,加工前可不必干燥处理.4.提高料管温度,外观质量好,但成型收缩率大(2.0~2.5%),料管温度太低产品易变形,(用点浇口成型更严重,采用多点浇口可改善翘曲).温度参数:前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5.前后模温度应保持一致(模温一般为20-40℃为宜),冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6.因质软,必要时可不用行位(滑块)而采用强行脱模方式.五.聚丙烯(PP)聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1.呈半透明,质轻(密度0.91),可浮于水上.2.良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3.高的分子量使得抗拉强度高及屈服强度(耐疲劳度高).4.化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5.耐磨性优异,以及常温下耐冲击性好.6.成型收缩率大(1.6%),尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1.聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2.适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3.聚丙烯高结晶度,料管温度高:料管温度参数:前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4.因材料收缩率大,为准确控制胶件尺寸,应适当延长冷却时间.5.模温宜取低温(20-40℃),模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6.背压以0.5MPa为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六.聚氯乙烯(PVC)聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1.通过添加增塑剂使材料软硬度范围大.2.难燃自熄,热稳定性差.3.PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水(含环己酮)4.PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1.软PVC收缩率较大(1.0-2.5%),PVC性分子易吸水份,成型前需经干燥.干燥温度:85-90℃,时间2小时.2.成型时料管内长期多次受热,分解出氯乙烯单体及HCI(即降解)对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3.软PVC中加入ABS,可提高韧性,硬度及机械强度.4.因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间.料管温度参数:前160-170℃,中160-165℃,后140-150℃.5.针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.1.5mm以上,否则料流充腔困难.6.注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7.模具温度尽可能低(30-45℃左右)以缩短成型周期及防止胶件出模变形(必要时胶件需经定型相定型).8.为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七.聚碳酸酯(PC)聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1.外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2.PC料耐冲击性是塑料中最好的.3.成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高.4.化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5.耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯(PC)的成型工艺了解:1.PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到0.015-0.02%以下.干燥条件:温度110-120℃,时间8-12小时.2.流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3.PC料粘度对温度很敏感,提高温度时,粘度有明显下降.啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃.料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4.模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5.注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良(困气)而使产品烧焦.6.模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7.成型后为减小内应力,可采用退火处理,退火温度:125-135℃,退火时间2小时,自然冷却到室温.八.聚先胺(PA)聚先胺俗称尼龙(NYLON),属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1.尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2.低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3.尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降(如,拉伸,刚度).收缩率0.8-1.4%.4.耐弱酸弱碱和一般溶剂,常温下可溶于苯酚(酚可作为粘合剂),亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1.在注塑前需充分干燥.干燥温度80-90℃;干燥时间24小时.2.尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3.随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4.模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高:结晶度大,刚性,硬度耐磨性提高,变形小;模温低:柔韧性好,伸长率高,收缩性小.模温控制范围:20-90℃5.高速注射尼龙料熔点高,即凝固点高(快速定型,生产效率高),为顺利充模(不使熔料降到熔点下凝固).必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6.退火处理与调湿处理退火处理:经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件:高于使用温度10-20℃,时间按产品厚℃不同,约10-60分钟.。

一.常用塑胶材料的特性1.ABS料特性1.1ABS无毒无味/不透明/带浅象牙色/无定形集合物,缺口效应比较优越,机械强度高/抗冲击/抗蠕变/耐磨/受温度变化小/耐酸/碱性/油和水/不易燃着/加工性能好,一般耐热90℃.耐热性的ABS还可在110℃-115℃下连续使用,缺点:耐侯性较差,易被有机溶剂溶胀,透明ABS=甲基丙烯酸脂代替丙烯睛(MBS).(适用于:齿轮/轴承/把手/电器机壳/日用品等).1.2(工艺要求)ABS有一定吸湿性,一般在70℃-82℃干燥2-4小时,ABS因为有橡胶成份,过高的加工温度并不会使其流动性增加,而使橡胶分解,一般成型温度在180℃-260℃之间,注射压力与许多因素有关,制品的形状/大/小/厚/薄等.一般来说注塑时流动阻力大,流动压力损失大,选用较多的注射压力.1.3注意事项:ABS在注射成型时,应减少在炮筒内的停留时间,否则会因熔料高温受热时间过长,产生橡胶成分降解和老化,并因高温氧化而变色,ABS树脂可掺入适量的水口料,一般以不超过20%为宜,尤其是对一些要求较高的制品过多水口料会降低物理性能,模具温度视制品结构情况而定,高可至75℃-85℃,注射速度不要太快,螺杆速度回料速度可适当加快.2.尼龙PA2.1优点:机械强度高,韧性好,有较高的抗拉抗压强度,耐疲劳(自行车塑料轮圈)表面光滑,磨擦系数小,耐磨,耐腐蚀如象碱/盐/弱酸/机油/汽油等,无毒抗菌,抗霉,耐热,绝缘性好,制作轻,易染色,易成型.(适用于:机械,汽车,化工,电气装置薄膜等)2.2缺点:易吸水,吸水后尺寸不稳定,机械强度下降,耐光性较差,耐高温性能差,啤塑技术要求严,水分对成型危害甚大,制件不允许有尖角,否则会降底机械强度,杂的产品易产生较大的内应力,使产品变形,歪曲,尼龙是结晶型塑料,具有比较明显的熔点,且熔点较高(160℃-290℃因品种不同而异),熔融温度范围较窄(一般10℃左右)流动性好,但热稳定性差,易降解.2.3(工艺要求)尼龙易吸湿,因此加工时必须干燥处理,一般新料干燥温度90℃-120℃之间,干燥为3小时以上,可掺入适当水口料,(一般以不超过20%为宜)水口料吸湿性更大,干燥时间更长,尼龙易染色.3.POM聚甲醛,结晶型高分子,密度高1.42(尼龙1.15,ABS1.05)具有很高的刚性和很好的机械强度,磨擦力小,在空中有一定吸湿性,吸水后的POM如不干燥将影响其机械强度,对于要求高的制品需干燥,否则不需要干燥,干燥温度80℃左右,时间3小时,易染色,成型温度180℃左右,不宜过高,否则易降解,熔化后粘性小,流动性好.(适用于:轴承,轴套,齿轮,凸轮,泵机,电器,开关等).4.PC料通称聚碳酸酯4.1(主要性能)PC属于聚酯类,PC强硬,坚韧透明,在不同的温度范围下,性质仍保持不变,燃烧较慢,有一定的绝缘性质,加工时绝不能渗入水份,否则塑胶料降质,遇到拉力时塑料容易破裂,不然可以抵抗蠕变,PC的抗冲击力良好,燃烧时会以出中性的热解气体,塑料会烧焦起泡,PC不易着火,移离火焰后即熄灭,发出稀薄的苯酚气味,火焰呈黄色,发光但乌黑.4.2(工艺要求)加工时需以120℃烘干2至4小时,使湿度降低0.02%以下,熔胶温度280℃-320℃良好的熔胶不会出现气泡,射料速度越快越好,尤其是薄壁制品.4.3曲型制品,主要用于电子,医学及打磨工程等用途,制品包括注射器封盖眼镜,头盔,相机,风筒等,又可制造镭射唱碟,因为PC符合尺寸稳定,表面平滑,低内部应用力及定向性的要求.5.GP料特性5.1 GP通称聚苯乙烯,坚硬,非常光滑透明,有良好的绝缘性,易碎,易燃,易老化,易注塑加工,燃烧发出乌黑的蓝色火焰及气味(典型制品玩具,容器,录音带盒,照明灯具,文具,日用品等).5.2(工艺要求)GP一股成型温度在180℃-230℃,一般是可以抗热的,但在机筒内加热太久会变色.6.476料特性6.1 476通称增韧聚苯乙烯,不碎胶,坚硬,易燃,易老化,易注塑成型加工,燃烧发出乌黑的黄色火焰及气味,火焰熄灭后,气味尤其显著,(典型制品玩具,日用品,收音机壳等).6.2(工艺要求)476料一般成型温度在180℃-230℃.7.PP料特性7.1 PP料通称聚丙烯是一种半透明,半晶体的热塑性塑料,收缩性较大,绝缘性良好,经火焰加热后,塑料约在170℃熔化,火焰微弱发光,蓝中带黄.(典型制品,包装胶袋,拉链,日用品,瓶子,带,绳等).7.2 (工艺要求)PP一般成型温度在190℃-230℃,若温度为270℃,机筒滞留时间则不能超过2至3分钟.8.PE料特性8.1 PE料又分HDPE通称高密度聚乙烯LDPE通称低密度聚乙烯.8.2 PE料有更佳的结晶程度,生产出的品种有更高的密度,粘度,坚固性,拉伸力,刚硬性等,但冲击强度较低,有良好的抗动力疲劳,但仍不及PP,收缩性较大,模具温度对收缩程度影响较大,(典型制品,包装胶袋,玩具,水桶,胶花,电线等).8.3(工艺要求)PE一般成型温度在160℃-230℃,当温度为285℃时,机筒滞留时间则不能超过2至3分钟.二.塑胶件常见缺点及处理方法1.0脆裂注塑件在顶出时断裂,或在处理时容易断掉或裂开.1.1.塑机:1.1.1.熔胶温度太低,可适当提高炮筒后端和射嘴的湿度,调整螺杆转速,以获得正确的螺杆表面温度.1.1.2塑料发生降解,引起性能降低,降低炮筒温度和背压.1.1.3填充速度太慢,增加模注塑速度,保持稳定的缓冲料.1.2. 模具1.2.1模具表面太冷,及时增加模具温度.1.2.2流道和浇口太小,在模具填充中产生过度剪切率,使用全圆流道并增加流道和浇口的横截面积.1.3.胶料:1.3.1水口料比例太大,减少水口料的比例.1.3.2有杂料,彻底清洗料斗,炮筒和螺杆,并检查塑料中是否含杂质.2.燃烧痕通常流道尾部,或空气压缩的地方,会出现胶料烧焦现象.2.1.注塑机:2.1.1塑料太热,降低熔胶温度.2.1.2模具填充速度太快,降低注塑速度.2.1.3背压太高,降低背压.2.1.4锁模力太高,轻微降低锁模力.2.1.5塑料炮筒内滞留时间过长,减少成型周期.2.2.模具:2.2.1模具排气不足,检查并清洗排气口.2.2.2浇口太小,增加浇口的深度或宽度.2.3胶料:2.3.1 .塑料粒未彻底烘干,按正确程序烘干塑料.3.粘模注塑件粘在模具内,顶出困难.3.1注塑机:3.1.1模具内塑料过分填充,降低注塑压力,减少注射量,降低料温.3.1.2注射时间过长,减少射胶时间.3.2模具:3.2.1模具表面擦伤,多孔,除去伤点并抛光表面.3.2.2模具的出模角度不足,修改模具,适当加大出模角度.3.2.3顶针位置不当,调整顶出系统3.3胶料:3.3.1塑料润滑不足,适当喷洒脱模剂.4.变形注塑件发生弯曲或变形.4.1注塑机:4.1.1零件在太热顶出,延长冷却时间,降低熔胶和模具温度.4.2模具:4.2.1模具内倒扣太深,减少扣位深度.4.2.2顶针太少或数量不够,增加顶针直径或数量.4.2.3顶针上下左右不均匀,检查弹弓是否断裂,移动是否通畅.4.2.4表面光洁度差,抛光模具表面.5.披锋注塑件边缘有多余的棱角或翅片,通常出现在模具的分型面和孔口处.5.1.1注塑机:注塑压力太大,降低注塑压力,缩短注塑时间,放缓注塑速度.5.1.2给料过多,降低注塑的容量.5.1.3塑料太热,降低熔胶温度.5.2模具:5.2.1注塑压力在模具内分布不均,检查塑件厚度是否均,改良模具.5.2.2投影面积太大,改用锁模力大的注塑机啤货.5.2.3模没有调紧,重新调模.6.银丝注塑件表面某些地方光洁度不一致,出现银色的表面.6.1注塑机:6.1.1熔胶表面温度太高,降低炮筒温度,减缓注射速度.6.1.2塑料在炮筒中滞留太长,减少注射周期.6.2模具:6.2.1模具表面温度太低,提高模具温度.6.2.2模具表面的脱模剂过多,或表面有水分,彻底清洁模具表面.6.3胶料:6.3.1塑料中的水分未烘干,重新烘干,将水分完全清除.7.熔接线注塑产品的熔接线,顶出或使用时易损坏断裂.7.1注塑机:7.1.1塑料温度太低,增加熔胶温度,适当提高背压.7.1.2注塑压力太低,增加注塑压力,保持适当的缓冲料.7.1.3熔胶流得太快或太慢,调整注塑速度.7.2模具:7.2.1使用过多脱模剂,清洁模具,尽量控制使用脱模剂.7.2.2模温太低,增加模具温度.7.2.3模具排气不足,清洗模具,加开排气孔.7.2.4熔接线离浇口的位置太远,改变浇口位置以获得适当的模具填充.7.3胶料:塑料粘度太高而不能填充模具,改用易于流动的塑料级别.8.尺寸差异注塑过程中重量及尺寸差异超过了模具,注塑机,塑料混合的生产能力.8.1注塑机:8.1.1输入炮筒内的塑料不均匀,检查有无充足的冷却水流经料斗喉以保持正确温度.8.1.2炮筒温度流动大,检查热电偶是否搭配.8.1.3注塑压力不稳定,检查缓冲料是否稳定,螺杆头的止逆阀是否漏胶.8.1.4螺杆回料位置不稳定,保证螺杆每次运作时复回位置都是稳定的.8.2模具:8.21浇口部分被堵塞,检查是否有残留物品在孔内,尤其是潜伏式浇口.8.2.2模具温度不一致,检查冷却管道有无堵塞.8.3胶料:8.3.1检查进料量大小的变化,保证细未从水口料中筛选.9.缩水:塑胶件脱模后,表面过度收缩,影响尺寸和强度.9.1注塑机:9.1.1熔融温度过高或过低,调整炮筒温度和螺杆转速以获得正确的螺杆表面温度.9.1.2给料不足,增加注塑量,延长注塑时间,提高注塑压力,加快注塑速度.9.1.3模温过高,降低模具表面温度.9.2模具:9.2.1进料浇口太小,适当增加流道和浇口的直径.9.2.2出模温度过高,增加冷却时间.9.2.3产品壁部太厚或不成比例,用较薄且更统一的壁厚重新设计注塑件,将浇口定位于注塑件最厚的部份.10.表面粗糙注塑件的表面光洁度不一致,有些部份比其它部份更有光泽.10.1注塑机:10.1.1射嘴中有料,检查射嘴是否漏胶,温度是否适当.10.1.2熔胶温度太低,增加熔胶温度.10.1.3注塑件未完全填充,增加注塑量和保压压力.10.1.4锁模力不足,增加锁模力.10.2模具:10.2.1模具温度太低,增加模具温度.10.2.2塑料流动方向急剧的转变,建议在模具内避免尖锐的边缘.10.2.3使用了脱模剂或有胶粉粘附在模具,清洁模具.10.3胶料:塑料含有多余的润滑剂或其它加工辅料,对来料和配料严格把关.。

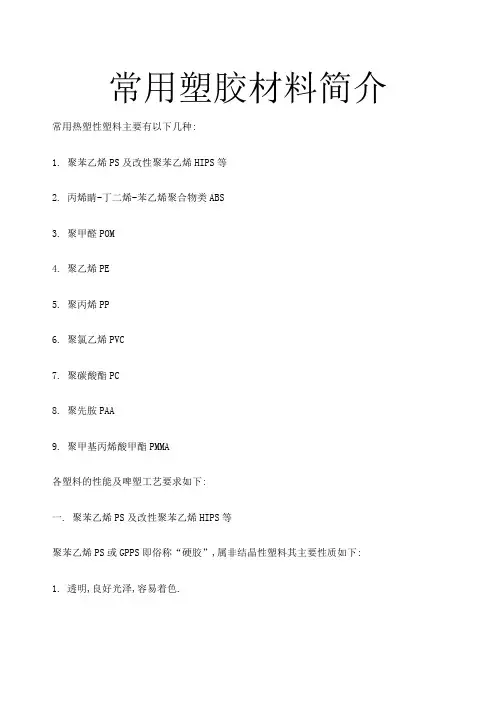

常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。

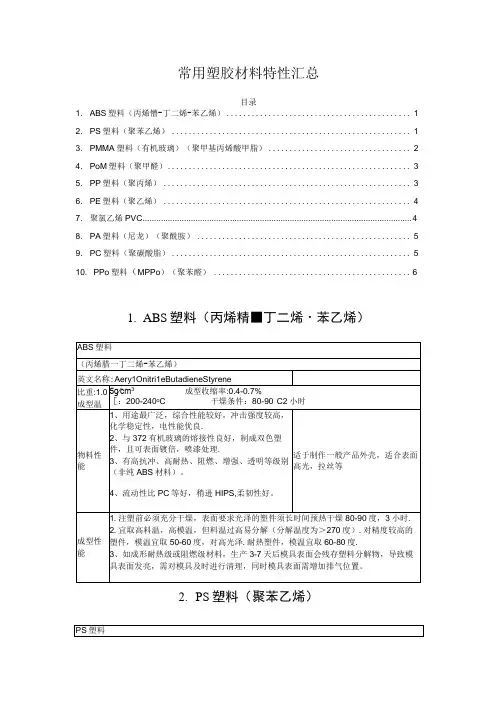

常用塑胶材料特性汇总目录1. ABS塑料（丙烯懵-丁二烯-苯乙烯） (1)2. PS塑料（聚苯乙烯） (1)3. PMMA塑料（有机玻璃）（聚甲基丙烯酸甲脂） (2)4. PoM塑料（聚甲醛） (3)5. PP塑料（聚丙烯） (3)6. PE塑料（聚乙烯） (4)7. 聚氯乙烯PVC (4)8. PA塑料（尼龙）（聚酰胺） (5)9. PC塑料（聚碳酸脂） (5)10. PPo塑料（MPPo）（聚苯醛） (6)1.ABS塑料（丙烯精■丁二烯・苯乙烯）2.PS塑料（聚苯乙烯）3.PMMA塑料（有机玻璃）（聚甲基丙烯酸甲脂）8.PMMA的玻璃转化温度为大约105o Co4.POM塑料(聚甲醛)5.PP塑料(聚丙烯)1 .结晶料，吸湿性小，易发生融体破裂，长期与热金属接触易分解.2 .流动性好，但收缩范围及收缩值大，易发生缩孔.凹痕，变形.3 .冷却速度快，浇注系统及冷却系统应缓慢散热，并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显，模具温度低于50度时，塑件不光滑，易产生熔接不良，留痕，90度以上易发生翘曲变形4 .塑料壁厚须均匀，避免缺胶，尖角，以防应力集中.6 .PE 塑料（聚乙烯）7 .聚氯乙烯PVC成型性能1 .无定形料，吸湿小，流动性差.为了提高流动性，防止发生气泡，塑料可预先干燥.模具浇注系统宜粗短，浇口截面宜大，不得有死角.模具须冷却，表面镀铭.2 .极易分解，在200度温度下与钢.铜接触更易分解，分解时逸出腐蚀.刺激性气体.成型温度范围小.3 .采用螺杆式注射机喷嘴时，孔径宜大，以防死角滞料.好不带镶件，如有镶件应预热.8. PA 塑料（尼龙）（聚酰胺）9. PC 塑料（聚碳酸脂）PC 塑料成型性能10.PPO塑料(MPPO)(聚苯醴)温度下使用的齿轮、风叶、阀等零件，可代替不锈钢使用。

3、可制作螺丝、紧固件及连接件。

4、电机、转子、机壳、变压器的电器零件。

5、PPO和MPPo主要用于电子电器、汽车、家用电器、办公室设备和工业机械等方面，利用MPPo耐热性、耐冲击性、尺寸稳定性、耐擦伤、耐剥落。

常用塑胶材料特性一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明）优点：1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属2.耐疲劳和抗应力开裂、冲击强度高3.耐酸碱等化学性腐蚀4.加工成型、修饰容易缺点：1.耐候性差2.耐热性不够理想，3.拉伸率底主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件改性的ABS共聚物：将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能；将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS 中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。

ABS/NYLON耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVCPVC增加防火性、降低成本ABS提供耐冲击性主要用于家电用品零组件、事务机器零组件ABS/PC增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子器材零组件、汽车头灯框、尾灯外罩、食物餐盘ABS/SMA增加耐热性、流动性、涂装性佳主要用于电子零组件、罩子、家电器材零组件模具设计1.排气为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm的排气槽。

壁厚0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。

圆角最小在厚度的25%，最适当半径在厚度的60%。

收缩率：0.4%-0.7%一般取0.5%加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5°支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T，支柱：外经是内径2倍具体公司和型号：日本油墨化学工业公司ABS\MBS TI-500A透明级价格较高，主要用于要求流动性好、小而透明、性能和ABS一样的零件台达化学工业股份有限公司ABS 8540T阻燃级，耐冲击强度、射出成型用、高流动性、难燃性可达UL94 1/16“V-0主要用于商用机器、信息产品、肉薄或形状复杂产品。

常用的塑胶材料范文塑胶材料是一种广泛应用于工业、农业和家庭生活中的合成材料。

由于它的可塑性、耐用性和成本效益，塑胶材料已经成为我们日常生活中不可或缺的一部分。

本文将介绍常用的塑胶材料及其主要特点和广泛应用领域。

1.聚乙烯（PE）聚乙烯是一种常用的塑胶材料，具有优良的可塑性、耐化学腐蚀性和电绝缘性能。

它分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）两种。

HDPE通常用于制造瓶子、桶子、水管等耐用物品，而LDPE通常用于制造薄膜、包装袋等日常用品。

2.聚氯乙烯（PVC）聚氯乙烯是一种常见的塑胶材料，具有良好的耐腐蚀性和耐磨损性。

它被广泛用于建筑、汽车、电器和医疗器械等领域。

PVC管道在建筑工程中被广泛使用，PVC电线和电缆也是电器领域的重要应用。

3.聚丙烯（PP）聚丙烯是一种具有优良的耐热性和优良的化学稳定性的塑胶材料。

它通常用于制造瓶子、盒子、家具和医疗器械等物品。

聚丙烯也是餐具和食品包装的常用材料，因为它符合食品安全标准。

4.聚苯乙烯（PS）聚苯乙烯是一种透明、坚硬和易加工的塑胶材料。

它通常用于制造塑料餐具、茶杯、玩具和电子设备外壳等。

聚苯乙烯制成的泡沫材料也被广泛用于包装、绝缘和保温等领域。

5.聚氨酯（PU）聚氨酯是一种具有良好弹性和耐磨性的塑胶材料。

它通常用于制造座椅、沙发、车内饰品等物品。

聚氨酯还可以制成发泡材料，用于制造海绵、垫子和隔音材料等。

6.聚甲基丙烯酸甲酯（PMMA）聚甲基丙烯酸甲酯是一种透明、坚硬和耐候性好的塑胶材料。

它通常用于制造眼镜、玻璃面板、汽车灯罩等。

这些是常用的塑胶材料，它们在各个领域都有广泛的应用。

塑胶材料的可塑性和耐用性使其成为制造和包装物品的理想选择。

然而，我们也要注意塑胶材料的环境影响和可持续性问题，鼓励回收利用和使用可再生材料，以最大程度地减少塑胶垃圾对环境的影响。

常用塑胶材料性能及应用塑胶是指以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。

塑胶种类繁多，下面介绍一些常用的塑胶材料性能及应用场合。

一．聚氯乙烯(PVC)聚氯乙烯是氯乙烯经加成聚合反应得到的高分子材料，是一种合成塑胶聚合物。

纯聚氯乙烯是一种白色，脆性固体，不溶于醇但微溶于四氢呋喃。

聚氯乙烯由于具有防火耐热作用，常用于电线外皮、招牌与广告牌、滚轮、供水管道、手袋、商用机器壳体、辅助医疗用品、雨衣等。

如图1所示：图1:聚氯乙烯应用示例图优点：具有不易燃性、耐气候变化性及优良的几何稳定性，对氧化剂、还原剂和强酸都有很强的抵抗力，有良好的电气绝缘性能。

缺点：能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形，热稳定性较差，长期处于高温状态会分解。

二．丙烯腈-丁二烯-苯乙烯共聚物(ABS)ABS是一种强度高、韧性好，易于加工成型的热塑型高分子材料，ABS 无定形状态，因此没有真正的熔点。

ABS树脂可以在-25℃-60℃的环境中表现正常，而且有很好的成型性，加工出的产品表面光洁，易于染色和电镀其物理特性如表2所示：ABS具有优良的力学性能，其冲击性极好，可以在极低的温度下使用。

ABS在-40℃时仍能表现出一定的韧性，可在-40℃到80℃的温度范围内长期使用，其电绝缘性好，不受温度、湿度及频率的影响。

常用于家电外壳、玩具汽车内饰件、电器外壳、手机、电话机壳体、旋钮、键盘、等。

如图2所示：图2：ABS应用示例图优点：力学性能优良，易于印刷以及电镀等表面处理，流动性好，尺寸稳定性高，易加工，是良好的壳体材料。

缺点：易受溶剂影响而应力开裂，耐气候性差，不能承受较大载荷。

三．聚苯乙烯（PS）聚苯乙烯是一种无色透明的热塑性塑料，易加工成型，并具有透明、廉价、绝缘印刷性好，同时具有良好的隔热保温性能。

其物理特性见表常用于仪表外壳、灯罩、光学化学仪器零件、产品包装、餐具、托盘、透明容器、光源散射器、绝缘薄膜、承受开水的一次性容器、一次性泡沫饭盒等，如图3所示：图3：PS应用示例图四．聚甲基丙烯酸甲酯（有机玻璃或亚克力）PMMA亚克力是一种经过特殊工艺加工的有机玻璃，具有非常优良的户外耐候性，可保长久耐候，良好的耐化学品性能，表面光泽高、光滑平整，透光率高达93%，光线柔和，加工性能优良，工艺精美，容易清洁，废常用于汽车玻璃、信号灯设备、仪表盘、储血容器、影碟、灯光散射器、饮料杯、文具，如图4所示：图4： PMMA应用示例优点：优良的光学特性及耐气候变化特性，能耐室外老化，暴晒而不影响它的透明度。
