二级制图员题库与答案一、单选题（共100题，每题1分，共100分）1.在CAD网络系统中，以下说法不正确的是( )。
A、设计资料可以共享B、硬件可以共享C、电脑文件可以共享D、可以方便管理设计进度正确答案：C2.叉架类零件通常由工作部分、支承部分及连接部分组成，形状比较复杂且不规则，零件上常有( )等。
A、叉形结构、肋板和孔、槽B、支架结构、肋板和孔、槽C、叉形结构、筋板和台、坑D、复杂结构、底板和台、坑正确答案：A3.图案填充操作中：( )A、只能单击填充区域中任意一点来确定填充区域B、所有的填充样式都可以调整比例和角度C、图案填充可以和原来轮廓线关联或者不关联D、图案填充只能一次生成，不可以编辑修改正确答案：C4.画整体轴测装配图的关键是确定各个零件的( )。
A、基准B、定位面C、装配关系D、轴测图正确答案：B5.画螺柱连接装配图时，螺柱旋入机体一端的螺纹，必须画成( )的形式。
A、全部旋入螺母内B、部分旋入螺母内C、全部旋入螺孔内D、部分旋入螺孔内正确答案：C6.渐开线上任意一点的法线必( )基圆。
A、切于B、相割C、相交D、垂直正确答案：A7.通过面接触构成的平面运动副称为( )。
A、移动副B、高副C、转动副D、低副正确答案：D8.形位公差的框格用细实线绘制，框格高度为字高的2倍，长度( )。
A、为字体的4倍B、为字体的6倍C、可根据需要画出D、为字体的8倍正确答案：C9.标准直齿( )的分度圆直径计算公式为：d=mZ。
A、圆柱齿轮B、圆锥齿轮C、蜗杆蜗轮D、高速滑轮正确答案：A10.下列叙述正确的是( )。
A、键的作用是减少安装间隙B、键的作用是防止齿轮脱落C、键的作用是连接传递转矩D、键的作用是增大传递动力正确答案：C11.轴套类零件的主要工序是在车床上或磨床上加工的，因此主视图的选择应以形状特征和( )原则放置，即轴线处于水平位置。
A、加工位置B、安装位置C、便于标注位置D、工作位置正确答案：A12.标准直齿圆柱齿轮的齿根圆直径计算公式为：( )。
CAD二级考试内容(1) 更新屏幕和重新计算图形数据库使用什么命令？（）A．Blipmode(控制点标记的显示)B．Regen（重生成）C．Redraw（重画）D．Refresh（更新）(2) 什么命令能沿着对象放置点并创建等分线段？（）A．MEASUREB．POINTC．DIVIDED．SPLIT(3) 当要用一种或多种对象捕捉时哪种方式有效？（）A．OverrideB．RunningC．DefaultD．Constant(4) 关联标注的打开和关闭是由哪一个系统变量控制？（）A．ASSOCDIMB．ASSOCONOFFC．DIMASSOCD．ASSOCUPDATE(5) 在文字标注时，_______控制数字小数位的设置？（）A．在“标注样式”的“精度”选项B．UNITS命令C．在“标注样式”的“测量比例”选项D．编辑标注文字(6) 标注尺寸能够自动无关联吗？如果可以，在什麽样的条件下可以实现？（）A．可以但是仅在修改已存在的关联标注时B．可以仅当标注尺寸与其关联的几何对象在同一命令下发生移动、拷贝、阵列等操作时C．不可以D．可以，在以下情况下标注能够自动地无关联1）标注关联的图形对象被删除2）被关联的几何对象执行了布尔运算（例如UNION或SUBTRACT）。
3）栅格编辑用于平行尺寸线拉身标注。
4）指定使用“外观交点”对象捕捉几何对象的关联，并且移动几何对象使外观交点不再出现。
(7) 如何输出对象到DesignXML文件中？（）A．使用WBLOCK命令并从“文件类型”下拉列表中选择“DesignXML文件”。
B．使用WBLOCK命令并在文件名后输入“.xml”。
C．使用EXPORT命令D．使用BLOCK命令(8) 什么类型的文件是DesignXML文件？（）A．文本文件B．光栅文件C．矢量文件D．Postscript文件(9) 当在“图层转换器”中选择不同的图层时，怎样控制显示？（）A．在“设置”对话框中选择“写入转换日志”B．在“设置”对话框中选择“选定时显示图层内容”C．在“设置”对话框中选择“强制对象线型为随层”D．不能控制显示多个图层(10) 使用“上一个图层”命令，下面哪种改变可以恢复？（）A．冻结图层B．重命名图层C．添加图层D．清除图层(11) 以下哪个选项不是选择集的选项：（）A．WINDOWB．FENCEC．FILTERD．GROUP(12) “图层转换器”对话框可以从下列哪些文件中加载图层？（）A．DWG，DWT，DWSB．DWG，DWF，DXFC．DWG，DWT，DWFD．DWG，DWL，DWF(13) 进行标准检查时，如果图形有不符合标准文件的地方，用户（）A．必须进行修改以满足标准B．可以忽略该问题C．让AutoCAD软件自动处理D．标记该问题以后处理(14) 当有多个文件需要用同一个标准文件进行检查时：（）A．手工一个一个进行标准文件配置和检查B．用标准批处理检查器进行检查C．用多个标准文件一一对应进行检查D．无法检查(15) 控制显示次序的命令是：（）A．RASTER ORDERB．IMAGE ORDERC．DRAWORDERD．OLE ORDER(16) 使用DRAWORDER命令降低了显示速度：（）A．是B．否(17) 能用光栅图像的边界去修剪矢量图形吗？（）A．能B．否(18) 以下不能对光栅图像的编辑命令是：（）A．MOVEB．COPYC．STRETCHD．ROTATE(19) 能否将光栅图像的边界变成任意形状：（）A．能B．否(20) 用BHATCH命令中的SOLID选项进行实心填充后，能显示出填充的边界和边界中的图形或文字的是：（）A．冻结实心填充所在的图层B．关闭实心填充所在的图层C．DRAWORDERD．CLARITY(21) 能否将DWG图形输出成光栅图像：（）A．能B．否(22) 属性的定义：（）A．块必须定义属性B．一个块中最多只能定义一个属性C．多个块可以共用一个属性D．一个块中可以定义多个属性(23) 属性和块的关系：（）A．属性和块是平等关系B．属性必须包含在块中C．属性是块中非图形信息的载体D．块中可以只有属性而无图形对象(24) 属性提取过程中：（）A．必须定义样板文件B．一次只能提取一个图形文件中的属性C．一次可以提取多个图形文件中的属性D．只能输出文本格式文件txt(25) 编辑属性的途径有：（）A．双击属性定义进行属性编辑B．双击包含属性的块进行属性编辑C．应用块属性管理器编辑属性D．以上全部(26) 附加型外部参照与覆盖外部参照的不同在于：（）A．占用较少的磁盘空间B．仅显示剪裁下来的图层和区域C．显示嵌套的外部参照D．不能循环引用(27) 绑定就是将外部参照转化为块：（）A．是B．否(28) 为了保证外部参照使用的总是最新版本，必须：（）A．保存图形B．关闭当前图形并重新打开C．重新加载外部参照D．必须绑定(29) 要保持对外部参照依赖图层的修改，必须：（）A．保存文件对话框中设置B．在选项对话框中设置C．在图层特性管理器中设置D．在外部参照管理器中设置(30) 要防止他人随意对外部参照原图的修改，应将：（）A．按需加载外部参照设置为“禁用”B．“允许其它用户参照编辑当前图形”复选框勾掉C．图形文件设置为只读D．外部参照图形文件上的图层锁定(31) 如果按需加载设为“启用”，在同一时刻，一张图：（）A．只能被一个进程用作外部参照B．可以被多个进程用作外部参照C．可以被多个进程同时打开D．只能被一个进程打开，其它进程都不能将它作为外部参照(32) 以下哪些命令是将数据从其他应用程序，通过剪贴板，作为OLE对象进入到AutoCAD中的：（）A．复制链接B．粘贴C．选择性粘贴D．插入(33) 在AutoCAD中，超级链接可以指向信息的类型有：（）A．一个www网址B．一个文件绝对位置C．一个文件相对位置D．以上全部(34) 在保护图纸安全的前提下，和别人进行设计交流的途径为：（）A．不让别人看图（.dwg文件），直接口头交流B．只看.dwg文件，不进行标注C．把图纸文件缩小到别人看不太清楚为止D．利用电子打印进行.dwf文件的交流(35) 在三维建模过程中，定义不同的UCS是为了：（）A．更快速发建模B．更准确地建模C．给建模过程加上一标记D．A和B(36) 表面模型和实体模型比较：（）A．数据结构相对简单B．无法显示出遮挡效果C．没有体的信息D．A和C(37) “偏移面”命令和“拉伸面”命令的区别（）A．只有“偏移面”命令可以对实体表面进行修改B．只有“拉伸面”命令可以对实体表面进行修改C．“偏移面”命令自动维持偏移前三维模型的空间拓扑关系，而“拉伸面”命令不行D．没有区别，可以通用(38) 对于“抽壳”命令（）A．必须指定抽壳偏移距离B．必须选择抽壳对象C．选择的抽壳对象必须是有效的ACIS实体D．以上都对(39) 工具栏生成或修改完成后，新的内容存放在：（）A．MNC文件B．MNS文件C．MNU文件(40) 幻灯片清单文件的名字长度：（）A．按Windows98的规则，可以使用长文件名B．8个字符长C．可以用长文件名，但是在SLIDELIB.EXE的参数中要按8位长度处理按图形尺寸精确绘图（尺寸标注、文字标注、轴线符号不画），绘图方法、图形编辑方法不限，未明确要求线宽者，线宽为0；图示中有未标注尺寸的地方，请按建筑或机械有关规范自行定度尺寸。

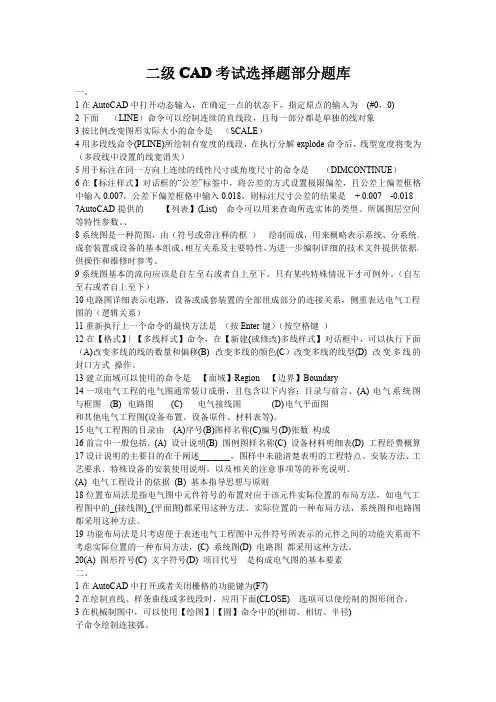

二级CAD考试选择题部分题库一、1在AutoCAD中打开动态输入，在确定一点的状态下，指定原点的输入为(#0，0)2下面（LINE）命令可以绘制连续的直线段，且每一部分都是单独的线对象3按比例改变图形实际大小的命令是（SCALE）4用多段线命令(PLINE)所绘制有宽度的线段，在执行分解explode命令后，线型宽度将变为（多段线中设置的线宽消失）5用于标注在同一方向上连续的线性尺寸或角度尺寸的命令是（DIMCONTINUE）6在【标注样式】对话框的“公差”标签中，将公差的方式设置极限偏差，且公差上偏差框格中输入0.007，公差下偏差框格中输入0.018，则标注尺寸公差的结果是+0.007-0.018 7AutoCAD提供的【列表】(List)命令可以用来查询所选实体的类型、所属图层空间等特性参数。
、8系统图是一种简图，由（符号或带注释的框）绘制而成，用来概略表示系统、分系统、成套装置或设备的基本组成、相互关系及主要特性，为进一步编制详细的技术文件提供依据，供操作和维修时参考。
9系统图基本的流向应该是自左至右或者自上至下，只有某些特殊情况下才可例外。
（自左至右或者自上至下）10电路图详细表示电路、设备或成套装置的全部组成部分的连接关系，侧重表达电气工程图的（逻辑关系）11重新执行上一个命令的最快方法是（按Enter键）（按空格键）12在【格式】｜【多线样式】命令，在【新建(或修改)多线样式】对话框中，可以执行下面（A)改变多线的线的数量和偏移(B)改变多线的颜色(C）改变多线的线型(D)改变多线的封口方式操作。
13建立面域可以使用的命令是【面域】Region【边界】Boundary14一项电气工程的电气图通常装订成册，且包含以下内容：目录与前言、(A)电气系统图与框图(B)电路图(C)电气接线图(D)电气平面图和其他电气工程图(设备布置、设备原件、材料表等)。
15电气工程图的目录由(A)序号(B)图样名称(C)编号(D)张数构成16前言中一般包括。
二级制图员试题库（附答案）一、单选题（共100题，每题1分，共100分）1.画支架的正等轴测图，一般采用叠加法，先在( )上画出坐标系。
A、圆B、主视图C、俯视图D、投影图正确答案：D2.在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为( )。
A、按图层B、图层锁定C、按颜色D、按红色正确答案：A3.零件表面的几何形状与理论形状之间不可避免的会有误差，所允许的这种误差的最大变动量称为( )。
A、形状误差B、形位公差C、形状公差D、形位误差正确答案：C4.局部视图最好画在有关视图的附近，并按( )视图配置的形式配置。
必要时，也可以画在其他适当的位置。
A、左B、三C、斜D、基本正确答案：D5.标注组合体尺寸时，应首先确定( )A、加工面B、尺寸基准C、装配工艺D、轴线正确答案：B6.在正二等轴测投影中，由于3个坐标面都与轴测投影面倾斜，凡是与坐标面平行的平面上的圆，其( )均变为椭圆。
A、轴测投影B、剖视图C、主视图D、三视图正确答案：A7.画正二轴测图时，在坐标面上的圆投影均为椭圆，( )。
A、三个椭圆均不同B、三个椭圆均相同C、其中二个椭圆相同D、三个椭圆的短轴相同正确答案：C8.零件图上常用的尺寸基准一般是对称面、结合面、( )和回转体的轴线等。
A、较大的毛坯面B、较小的加工面C、较小的毛坯面D、较大的加工面正确答案：D9.( )中实心件被剖切平面通过其对称平面或轴线纵向剖切时，这些零件按不剖绘制。
A、透视图B、装配图C、建筑图D、零件图正确答案：B10.画支架的正等轴测图，一般采用叠加法，画出各基本体的( )。
