第三章 3.2砖墙的构造

  • 格式：pptx
  • 大小：4.74 MB
  • 文档页数：40

下载文档原格式

  / 40

合集下载

第4篇 第3章 墙体的基本构造

第4篇 第3章 墙体的基本构造

第4篇 建筑构造
第3章 墙体的基本构造
2、设臵圈梁和构造柱 圈梁又称腰箍，是沿外墙四周及部分内横墙设臵的 连续闭合的梁。圈梁可配合楼板的作用，提高建筑物 的空间刚度及整体性，增强墙体的稳定性，减少由于 地基不均匀沉降而引起的墙身开列。
第4篇 建筑构造
第3章 墙体的基本构造
圈梁宽一般与墙厚同，梁的高度一般不小于120。常 见的为180、240mm。
标准机制砖的尺寸
第4篇 建筑构造
第3章 墙体的基本构造
承重多孔砖: 长×宽×厚＝240×115×90mm 长×宽×厚＝190×190×90mm
第4篇 建筑构造
第3章 墙体的基本构造
水泥砌块： 混凝土小型空心砌块：190×190×390mm 190×190×190mm 190×190×90mm 粉煤灰硅酸盐中型砌块：240×380×880mm 240×430×850mm 蒸压加气混凝土：长度＝600mm a系列：宽：75、100、125、150mm 厚：200、250、300mm b系列：宽：60、120、180mm 厚：240、300mm
第4篇 建筑构造
第3章 墙体的基本构造
3.2.2 砌体墙的砌筑方式及洞口处理 1、砌筑砂浆和砌筑方式对砌体墙的影响 砖墙的组砌方式简称砌式，是指砖在砌体中的排 列方式。为了砖墙坚固，砖的排列方式应遵循内外搭 接、上下错缝的原则，错缝距离一般不小于６０ｍｍ。 错缝和搭接能够保证墙体不出现连续的垂直缝，以提 高墙的强度和稳定性。 底层室内地面±0.000以下应用水泥砂浆砌筑， 在±0.000以上则应用混合砂浆砌筑。 错缝搭接、避免通缝、横平竖直、砂浆饱满
第4篇 建筑构造
第3章 墙体的基本构造
夯土墙
第4篇 建筑构造

建筑构造(第三章墙体)

建筑构造(第三章墙体)

（4）强度分级：MU30
MU25
MU20
MU15
MU10
MU7.5
2 砂浆
▼
组成:
胶结材料+水+细骨料
▼
分类: 按砂浆的用途不同分为：砌筑砂浆、 抹面砂桨、装饰砂浆和防水砂浆等。
常用砌筑砂浆:有水泥砂浆、石灰
砂浆和混合砂浆三种。
▼
选择:
强 度 和易性
防潮性
强度分级: M15、Ml0、M7.5、M5、 M2.5、M1和M0.4
空 斗 墙 砌 筑 方 式
空心砖墙构造方式
三、砖墙的尺度 墙段厚度 墙段长度 1 尺度基数 砖墙尺度的递增均以半砖加灰缝 (115+10)mm为进位基数。 B=(115+10) ×n-10(mm)
1 厚度
→影响因素 满足承载能力、稳定性结构要求； 满足保温隔热、隔声防火等功能要求； 符合砌墙砖的规格尺寸。
设置要求：多层砖混结构房屋
圈梁设在房屋四周外墙及部分内墙中，处 于同一水平高度，其上表面与楼板面齐平。
圈梁类型
钢筋混凝土圈梁：宽度同墙厚， 高度一般为180、240mm，最低配 筋4φ12。
钢筋砖圈梁：用M5砂浆砌筑，高度不 小于五皮砖，在圈梁内设置4φ6的通长 钢筋，分上下两层布置。 课堂提问：圈梁遇洞口断开时，如何 保证其连续性？
→保温、隔热、隔音性能好：由于具有孔洞，砌 墙后孔洞形成空气夹层，提高了墙体的保温、 隔热、隔音性能。 →满足抗震要求:该产品具有孔洞，砌筑时水泥 砂浆挤入孔洞内，使砖与砖之间形成拉结，提 高了抗剪强度，所以其抗震性能明显高于普通 红砖。 →施工简单：由于承重空心砖模数与普通红砖模 数相同，所以其施工程序与使用普通红砖相同， 即简单又方便。

墙体构造精品PPT课件

墙体构造精品PPT课件

建筑构造
三、砖墙的细部构造
▪
圈梁的数量应根据建
筑物的结构、高度及所在
地区的抗震设防烈度等因
素确定。圈梁的位置，当
只设一道圈梁时，应设在
顶层屋盖处。圈梁数量较
多时，除顶层设一道圈梁
外，还可分别在基础顶部、
楼板层和门窗洞口上方设
置圈梁。门窗洞口上方设
圈梁时可不再设过梁。
第三章 墙体构造
建筑构造
三、砖墙的细部构造
建筑构造
第二节 砖墙构造及砌块墙
第三章 墙体构造
▪
在我国，砖墙的应用历时已久，主要原因是
其自身优点很多：取材容易，制造简便；施工简
单，不需大型设备；有一定的保温、隔热、隔声、
防火、防冻效果；有一定的承载能力。但存在施
工速度慢，工人劳动强度大；自重大，占面积多，
尤其是大量使用的黏土砖与农田争地等缺点。因
▪ 水平防潮层是指建筑物内外墙靠近室内地坪沿水平方向设 置的防潮层。水平防潮层根据材料的不同，有油毡防潮层、 防水砂浆防潮层和细石混凝土配筋防潮层。
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
此，为保护农田，克服黏土砖资源不足，减轻建
筑自重，走建筑工业化道路，砖墙材料的改革势
在必行，砌块墙的应用越来越广泛。
建筑构造
一、砖墙的材料
▪ （一）砖 ▪ 砖的种类很多，根据其制作
工艺不同，可分为烧结砖和 蒸养砖。烧结砖如粘土砖、 煤矸石砖等；蒸养砖如灰砂 砖、炉渣砖、粉煤灰砖等。

墙体细部构造

墙体细部构造

勒脚几种做法
2、防潮层 （1）防潮层的位置（如图）：
墙身防潮层的位置
沿墙流淌 雨水
室内地坪
雨水上溅
室外地面
雨水下渗
地下潮气
油毡防潮层
室内地面
20厚 防水砂浆
室内地面
60厚 细石混凝土
室内地面
地圈梁代替 防潮层
室内地面
水平防潮层
室内地面
垂直防潮层 室内地面 水平防潮层
防潮层设置
卷材防潮层
防水砂浆防潮层
定。为了施工方便，梁高应与砖的皮数相适应，以方便墙体连 续砌筑，故常见梁高为60mm、120mm、180mm、240mm，即60mm
的整倍数。梁宽一般同墙厚，梁两端支承在墙上的长度不少于
240mm，以保证足够的承压面积。 过梁断面形式有矩形和L形。为简化构造，节约材料，可
将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。
较高的强度，也有良好的可塑性和保水性，故民用建筑地上 砌体中被广泛采用。
（4土坯墙的砌筑，多用于乡村民居。它们的配合比取决 于结构要求的强度。
砂浆强度等级有M15、M10、M7.5、M5、M2.5、M1、M0.4共7
个级别。
3.2.2
砖墙的组砌方式
圈梁构造
当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的 附加圈梁，其配筋和混凝土强度等级均不变（如图）。
附加圈梁
圈梁位置
圈梁的设置
钢筋砖圈梁
钢筋混凝土圈梁
圈梁遇到洞口时的处理
3、构造柱 钢筋混凝土构造柱是从构造角度考虑设置的，是防止房 屋倒塌的一种有效措施。构造柱必须与圈梁及墙体紧密相连，
强度高，但可塑性和保水性较差，适应砌筑湿环境下的砌体，

第4篇第3章墙体的基本构造PPT课件

第4篇第3章墙体的基本构造PPT课件
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
玻璃幕墙与石材幕墙
金属幕墙
半隐框玻璃及铝板幕墙
正在安装幕墙的建筑
现场组装式幕墙实例
层间单元组装式双层幕墙现场安装实例
点式玻璃幕墙
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
1. 墙体的结构布置 在建筑平面设计的同时，应综合考虑到建筑结构的
要求，确定承重结构体系，区分承重墙与非承重墙。 2.具有足够的强度和稳定性 3.保温、隔热 4.隔声 5.满足防火 6.满足防潮、防水的要求 7.满足敷设管道的要求
3.2 砌体墙的构造 3.2.1 砖墙材料 1. 砖 （1）砖的种类（P.126） （2）砖的强度（P.126） 2.砂浆 （1）砂浆的种类（P.128） （2）砂浆的强度 3.2.2 砌体墙的组砌方式（P.129）
圈梁与构造柱整浇
脱模后的圈梁、构造 柱
圈梁、构造柱与框架结构梁、柱的区别 ：
圈梁、构造柱是墙体的一部分，不单独承 重；
圈梁、构造柱与墙体同步施工，墙不是填 充体；
圈梁、构造柱的断面尺寸和配筋不需结构 计算
3.3 轻质内隔墙与隔断的基本构造
3.3.1 隔墙：非承重的内墙通常称隔墙，应具有自重轻、隔声、 防火、防潮、防水。
3.4 非承重外墙及幕墙的基本构造

43墙体的讲义基本构造

43墙体的讲义基本构造

砖拱过梁
砖拱过梁有平拱、弧拱和半圆拱三种。跨度最大可达1.2m。砌 筑砂浆强度等级不低于M5，砖强度等级不低于MU10.
砖拱过梁节约钢材和水泥，但施工麻烦，整体性差，不宜用于
地震区，过梁上有集中荷载或震动荷载，以及地基不均匀沉降处的 建筑。
钢筋混凝土过梁
钢筋混凝土过梁，坚固耐用，施工简便，当门窗洞口较大或洞口上
标准砖的规格为53mm×115mm×240mm，以灰缝为 10mm进行组合，从尺寸上它以砖厚加灰缝、砖宽加灰缝后与 砖长之间成1：2：4为其基本特征。
砖墙砌筑方式
承重多孔砖：其实际尺寸为240mm（长）×115mm（宽） ×90mm（厚） 及190mm（长）×190mm（宽） ×90mm（厚）等；
新旧墙体有效搭接。
第3章 墙体的基本构造
3.2 砌体墙的基本构造
●砌体墙的洞口处理
洞口的水平截面面积房一屋般的不局超部过尺墙寸体限水值平（截m面）面积的50％。同时，开洞
后窗间墙和转角墙的宽度都应当符合建筑物所在地区烈的相关抗度震规范 序
号
部
位
6度 7度 8度 9度
1 承重窗间墙最小宽度
1.0
1.0
部有集中荷载时应用。为了施工方便，梁高应与砖皮数相适应，常见 梁高为60、120、180、240mm。梁两端支撑在墙上的长度每边不少于 240mm。过梁断面形式有矩形、L形，矩形多用于内墙和混水墙，L形 多用于外墙和清水墙。
●砌体墙的洞口处理
1.对于某一道承重墙来说，洞口的水平截面面积一般不超过墙体水平截 面面积的50％。同时，开洞后窗间墙和转角墙的宽度都应当符合建筑物 所在地区的相关抗震规范
2.为了支承洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙， 常在门、窗洞孔上设置过梁。过梁的形式较多，但常见的有砖拱（平拱、 弧拱和半圆拱）、钢筋砖过梁和钢筋混凝土过梁等。

房屋建筑学墙体的基本构造ppt课件

房屋建筑学墙体的基本构造ppt课件
稳定性越差。在实际工程中高厚比必须控制在允许高厚比限值之内。)
具有必要的保温隔热性能 具有必要的隔声性能 满足防火、防潮要求 满足建筑工业化生产要求
11
在寒冷地区的冬天，室内温度高于室外，温度由室内传 往室外，为了减少热损失，我们要采取一些措施：
a.选材上提高外墙保温能力减少热损失的作法有三
耐久性强，装饰效果好， 用于标准较高的建筑
坚固耐久，墙身自身具有 一定防潮防水性
58
散水
散水：在房屋的外墙外侧，用不透水材料作
出一定宽度，带有向外倾斜的带状保护带，又 称护坡。其外沿须高于建筑外地坪。 通常做法是素土夯实上铺三合土，混凝土等材 料，厚60mm--70mm，并设不小于3%，约5% 的排水坡。散水宽度一般为600mm--1000mm， 与外墙交接处设分格缝，防止外墙下沉时将散 水拉裂。
33
34
35
平拱砖过梁
拱底伸入墙内20 mm--30mm，中央起拱 高度为跨度的1/50，用于非承重墙上的 门窗洞口，宽度小于1.2米，有集中荷载 或半砖墙不宜使用。
37
38
钢筋砖过梁
洞口顶部配置钢筋，直径6mm，间距小 于240mm。用M5水泥砂浆砌筑5匹砖以 上，且不小于洞口宽度的1/4，用于清水 墙面时效果统一。洞口宽度小于2米。
64
（5）防火墙不应设在建筑物的转角处，否则内转角两侧 的门窗洞口的最近边缘的水平距离不应小干4m。当相 邻一侧装有固定乙级防火窗时，距离可不限。紧靠防 火墙两侧的门窗洞口最小距离不小于2m。耐火极限 0.9h的非燃烧体固定扇的采光窗不受此限。
（6）建筑物的外墙为难燃烧体时、防火墙应突出难燃烧 体墙的外表面40cm；防火带的宽度，从防火墙中心线 起每侧不应小于2m；

第4篇 第3章墙体的基本构造PPT课件

第4篇 第3章墙体的基本构造PPT课件
19
6） 石膏墙板（包括纸面石膏板、石膏空 心条板）。其中：纸面石膏板；石膏空心条 板。
7） 金属面夹芯板（包括金属面聚苯乙烯 夹芯板、金属面硬质聚氨酯夹芯板和金属面 岩棉、矿渣棉夹芯板）。
8） 复合轻质夹芯隔墙板、条板。
20
（4）原料中掺有不少于30%的工业废渣、农作 物秸杆、垃圾、江河（湖、海）淤泥的墙体 材料产品。
190mm×190mm×90mm
26
实心粘土砖
多孔粘土砖
27
墙 厚：砖墙的厚度习惯上以砖长为基数来称呼，如半 砖墙、一砖墙、一砖半墙等。工程上以它们的标志尺 寸来称呼，如12墙、18墙、24墙、37墙等。
标准砖砌筑的墙体厚度的名称
28
（4个砖厚＋3个灰缝）＝（ 2个
29
砖宽＋1个灰缝）＝1砖长
2
3.1.1 建筑物墙体分类
依其在房屋中所处位 置幻灯片 3
❖ 建筑物墙体分类
依其结构受力的情 况
依其墙体的建造材 料
外墙——位于建筑物周边 的墙
内墙——位于建筑物内部 的墙 承重墙
非承重墙 砖墙、石墙、土墙、砌 块墙、混凝土墙
轻质材料制作的墙体
3
❖ 其中沿建筑物短轴方向布置的墙称横墙， 横向外墙又称山墙。
2.石材 MU100、MU80、MU60、MU50、MU40、
MU30 、 MU20 、 MU15和MU10 3.砌块
MU15、 MU10 、 MU7.5 、 MU5、 MU3.5 混凝土小型空心砌块
190mm×190mm×390mm 辅助块 90mm×190mm×190mm
190mm×190mm×90mm等
❖ 沿建筑物长轴方向布置的墙称纵墙，纵 墙又分为内纵墙与外纵墙。

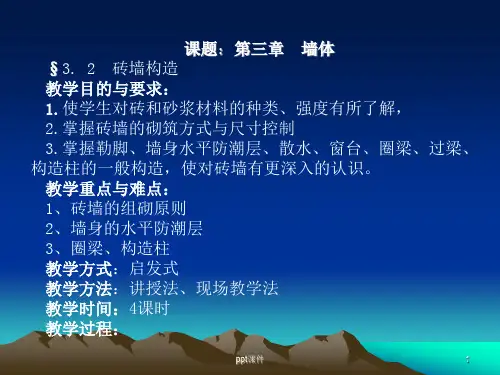

砌体砖墙 ppt课件

砌体砖墙 ppt课件

ppt课件
35
四、变形缝（构造如图）
变形缝构造图
ppt课件
36
变形缝有伸缩缝、沉降缝、防震缝三种。 1、伸缩缝（或温度缝） 伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度 变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将 基础以上部分全部断开的垂直缝隙。有关规范规定砌体结构和 钢筋混凝土结构伸缩缝的最大间距一般为50-75mm。伸缩缝的 宽度一般为20-40mm。
散水做法举例
ppt课件
30
散水
ppt课件
31
不正确做法： 动胀导致勒脚饰面破坏
ppt课件
缝隙嵌油膏
正确做法： 散水施工应后于勒脚饰面
32
1︰2沥青砂
墙 面 线
20
粗砂或米石子填缝
散水伸缩缝的构造
ppt课件
33
ppt课件
34
墙体
20厚1：2.5水泥砂浆 60厚细石混凝土
室外地面
120砖墙 明沟做法示意图
砖的强度以强度等级表示，分别为MU30、MU25、MU20、 MU10、MU7.5六个级别。如MU30表示砖的极限抗压强度平均 值为30MPa，即每砖的规格：240×115×53
ppt课件
4
砖墙厚度：一般以砖长为基数来称呼墙体的厚度，如 一砖墙、半砖墙等。当灰缝宽度按10mm计算时，砖墙厚度 的尺寸如下：
ppt课件
5
2、砂浆 砂浆是砌块的胶结材料。常用的砂浆有水泥砂浆、混合 砂浆、石灰砂浆和粘土砂浆。 （1）水泥砂浆由水泥、砂加水拌和而成，属水硬性材料， 强度高，但可塑性和保水性较差，适应砌筑湿环境下的砌体， 如地下室、砖基础等。 （2）石灰砂浆由石灰膏、砂加水拌和而成。由于石灰膏 为塑性掺合料，所以石灰砂浆的可塑性很好，但它的强度较 低，且属于气硬性材料，遇水强度即降低，所以适宜砌筑次 要的民用建筑的地上砌体。

构造3-2砖墙构造

构造3-2砖墙构造

3、墙体变形缝的构造：
（1）构造要点： A、将建筑对象全部断开，以保证两侧自由变形（伸—水平、沉—垂 直） B、砖混----单墙式/双墙承重, 框架可以用悬挑。 C、力求隐蔽、不影响立面及风雨对室内的影响。 （2）构造做法： A、开式：平缝<240厚 错缝、企口≥240厚 B、填缝材料：沥青麻丝 镀铁皮或铅板（外墙）
在地震烈度7—9度的地区内或楼板错层高差较大或构造形式引起水平方向不同的刚度，地震 时有震幅和振动周期，因此设防震缝，将建筑物分为若干体型简单结构刚度均匀的独立单元。
设置： 原则一缝多用(水平与垂直向兼顾)，当与沉降缝相结合时，基础也应断开。一般情况 下基础不用断开 宽度： A．多层砖墙房屋50—70mm。见P27 B．多层钢筋砼框架70 mm（15 m高时） 70+20 mm （>15 m，↑4 m，7度） 70+20 mm（ >15 m，↑3 m，8度） 70+20 mm（ >15 m，↑2 m，9度）
B．透水性地面和垫层（砖、灰土、三合土）
设置在室内地坪以上60mm处。
C．架空木地板
设置在大龙骨垫木以下1—2皮砖处，以防止水分侵害木材
D．相邻房间地面有高差时
在各自地面标高以下60mபைடு நூலகம்处设置外，还需在其间接触土坡一侧设置重直防潮层。
（3）防潮层的材料与作法
A．一毡二油：
底层20厚水泥砂浆找平，用于简易工程及非震区。
1、墙身防潮：
（1）防潮层的作用
防潮层是用防水材料隔断水分上升的构造，因而能保护墙体在地面以上 免受毛细水侵害，而土坡中的墙不因水分蒸发盐碱结晶，不会因受潮而 破坏同时也阻止潮气向室内散发，水平和垂直防渐层。
（2）防潮层的位置 A．不透水性地面和垫层。（砼）

第4篇第3章墙体的基本构造

第4篇第3章墙体的基本构造
有悬挑窗台和不悬挑窗台两种。
2019/9/23
31
第三章 墙体的基本构造
2019/9/23
32
第三章 墙体的基本构造
2019/9/23
不悬挑窗台
悬挑窗台
33
第三章 墙体的基本构造
3.2.3混合结构建筑墙体的抗震措施
砌体墙以抗压强度为基本力学特征，砌筑砂 浆是其中的薄弱环节。墙体在地震波的作 用下不得不受剪、受弯，易开裂、倒塌。 应当采取如下措施：
面层：胶合板、纸面石膏板、硅钙板、 塑铝板、纤维水泥板等。
2019/9/23
60
第三章 墙体的基本构造
2019/9/23
61
第三章 墙体的基本构造
2019/9/23
62
第三章 墙体的基本构造
2019/9/23
63
第三章 墙体的基本构造
2019/9/23
64
第三章 墙体的基本构造
木龙骨立筋隔墙
1、限高
2、设置圈梁和构造柱
3、砌体墙勒脚部分的防潮处理
4、防火墙构造
2019造
1、限高
2019/9/23
35
第三章 墙体的基本构造
2、设置圈梁和构造柱
（1）圈梁是沿着建筑物的全部外墙和部分 内墙设置的连续封闭的梁。
作用：提高建筑物的整体及空间刚度，增 强墙体稳定性，减少由于地基不均匀沉降 引起的墙身开裂。
2019/9/23
22
第三章 墙体的基本构造
3、自重的支承
在骨架承重体系建筑中添加填充墙或是在混合 结构体系建筑中添加隔墙，应考虑其下部的构 件是否能够支承其自重。
2019/9/23
23
第三章 墙体的基本构造
2019/9/23

建筑装饰构造--第三章墙体构造

建筑装饰构造--第三章墙体构造
28
4.圈梁的构造做法
—— 钢筋砖圈梁、钢筋混凝土圈梁。
29
(二)构造柱
设在墙体中的现浇钢筋混凝土立柱。
1.构造柱的作用
—— 约束墙体，防止墙体开裂散塌， 提高墙体整体性和刚度。
2.构造柱的设置位置
——外墙四角；纵横墙交接处； 楼梯间四角；较大洞口两侧； 较长墙体中部。
3.构造柱与墙体的拉接构造
22
内窗台
23
24
25
26
27
三.墙体的抗震要求和措施 (一)圈梁
—— 设在墙体中连续封闭的钢筋混凝土横梁。
1.圈梁的作用
—— 增强房屋空间刚度和整体性，防止因地基 不均匀沉降或振动荷载引起的墙体开裂。
2.圈梁的设置位置
—— 基础顶面；楼板、屋面板底部；门窗顶部。
3.圈梁与过梁的区别
—— 圈梁可以代替过梁，过梁不能代替圈梁。
a.作用——防止高地坪下填 土中的潮气侵入墙体。
b.设置——墙体上下设两道 水平防潮层；靠土层一侧设垂 直防潮层。
c.垂直防潮层做法——水泥 砂浆抹面；外刷冷底子油一道， 热沥青两道。
9
(2)勒脚
A.勒脚位置——接近室外地坪的外墙表面。 B.勒脚作用——防潮、防机械碰撞，立面美观。 C.勒脚高度——与室内地面平；与底层窗台平。 D.防脱落构造—— ① 清扫墙面 ② 设咬口 ③ 嵌入散水面层
3
(二)砖墙砌筑方式 1.实体墙的砌式
砌筑方式—— 全顺式、一顺一顶
式、多顺一顶式、每 皮顶顺相间式、两平 一侧式。 墙厚——
12墙、18墙、24墙、 37墙、49墙。
4
2.空心砖墙和多孔砖墙砌式
全顺式砌筑，墙厚200mm。空心砖用于 非承重墙，多孔砖可用于承重墙。

3_墙体构造共113页文档

3_墙体构造共113页文档

3.2.3.3 散水与明沟
散水：指靠近勒脚下部的水平排水坡 明沟：在外墙四周或散水外缘设置的排水
沟。 做法：散水的做法通常是在基层土壤上现
浇混凝土(图3.14)或用砖、石铺砌， 水泥砂浆抹面。明沟通常采用素混 凝土浇筑，也可用砖、石砌筑，并 用水泥砂浆抹面。(图3.15)
3.2.3.4 窗台
3_墙体构造
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
• 空心砖墙
空心砖墙：用各种空心砖砌筑的墙体，有承 重和非承重两种。
砌筑承重空心砖墙一般采用竖孔的粘土多孔 砖，因此也称为多孔砖墙。
砌筑方式：全顺式、一顺一丁式和丁顺相间 式，DM型多孔砖一般多采用整砖顺砌的方式，上 下皮错开1/2砖。如出现不足一块空心砖的空隙， 用实心砖填砌(图3.7)。
空心砖墙的厚度及轴线定位与砖的类 型、圈梁的设置等有关。
为适应建筑模数及节能的要求等，近年来开发了 许多砖型，如空心砖、多孔砖等(图3.2)。
• 砂浆
砂浆：由胶凝材料(水泥、石灰)和填充料(砂、 矿渣、石屑等)混合加水搅拌而成。
作用：将砖块粘结成砌体，提高墙体的强度、稳 定性及保温、隔热、隔声、防潮等性能。
常用的砌筑砂浆有水泥砂浆、混合砂浆、石 灰砂浆三种。
–墙身垂直防潮层的具体做法是在垂直墙面上先 用水泥砂浆找平，再刷冷底子油一道、热沥青 两道或采用防水砂浆抹灰防潮(图3.12)。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 砖墙的构造
项目任务：
• • • • • • • • • • • 1.砖墙的种类 2.砖的尺寸 3.砂浆的种类、强度等级 4.砖墙的厚度 5.砖墙的组砌方式 6.门窗过梁的构造 7.窗台的构造 8.勒脚的构造 9.防潮层的构造 10.散水与阴沟的构造组成 11.墙身加固的构造组成
任务一：砖墙的种类
任务九：防潮层的构造
墙身防潮层位置
任务九：防潮层的构造
墙身防潮层的构造做法常用的有以下三种 ： 第一，防水砂浆防潮层，采用1：z水泥砂浆加3%~5%防水剂， 厚度为20—25mm或用防水砂浆砌三皮砖作防潮 层。此种做法构造简单，但砂浆开裂或不饱满时 影响防潮效果。 第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内 配三根∞钢筋，其防潮性能好。 第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡 二油。此种做法防水效果好，但有油毡隔离，削 弱了砖墙的整体性，不宜在刚度要求高的建筑或 地震区建筑中采用。
任务三：砂浆 • 1.砂浆的种类： 水泥砂浆
石灰砂浆
混合砂浆
任务三：砂浆 • 2.砂浆的强度等级 砂浆的强度等级总共有七个 ，分别是： M0.4、 M1 、M2.5 、 M5 、M7.5 、M10和 M15 。 其中常用的为M5和M7.5两个等级。
任务四：砖墙的厚度
半砖墙 3/4砖墙 1砖墙 1砖半墙 2砖墙 115mm 178mm 240mm 365mm 490mm 12墙 18墙 24墙 37墙 49墙
任务七：窗台构造
悬挑窗台
不悬挑窗台
任务八：勒脚的构造
勒脚
墙脚是指室内地面以下、基础以上的这段墙体。内外墙都有墙脚，外墙的 墙脚又称勒脚。
1、作用： 保护（雨雪侵蚀和机械碰撞）、装饰墙身 2、高度：一般指室内地坪与室外地面之间的高差部分，也有将底层 窗台至室外地面的高度视为勒脚的。 3、构造做法： （1）抹灰：可采用20厚1：3水泥砂浆抹面。多用于一般建筑。 （2）贴面：可采用天然石材或人工石材，如花岗石、水磨石板等。 其耐久性、装饰效果好，用于高标准建筑。 （3）勒脚采用石材，如条石等坚固耐久的材料替代砖勒脚。
普通粘土砖
空心砌块
任务一：砖墙的种类
实心粘土砖
多孔粘土砖
粉煤灰硅酸盐砌块
混凝土空心砌块
任务二：砖的尺寸
粘土砖是全国统一规格，称为标准砖，尺寸为 240mm×ll5mm×53mm。砖的长宽厚之比为4:2:1。 砖的强度等级是根据标准试验方法所测得的抗压强度，分 六级：MU30，MU25，MU20，MU15， MU10，和MU7.5。
任务七：窗台构造
【窗台】窗洞口下部靠室外一侧设置的泄水构 件。 【目的】防止雨水积聚在窗下，侵入墙身和向 室内渗透。 【分类】 以窗框为界，位于室外一侧的称为外窗台， 位于室内一侧的称为内窗台。 【作用】 一是导水；二是装饰。
任务七：窗台构造
1 、外窗台有悬挑窗台和不悬挑窗台两种。 2 、悬挑窗台典型做法：一挑二斜三滴水 3 、对处于阳台等处的窗因不受雨水冲刷，或外 墙面为贴面砖时，可不必设悬挑窗台。
任务六：门窗过梁的构造
• 1、作用：过梁是用来支承门 窗洞口上部砌体的重量，并 把这些荷载传给两端的墙体。 • 2、过梁常见形式：砖拱过梁、 钢筋砖过梁、钢筋混凝土砖 过梁
砖拱过梁
▼
钢筋砖过梁
▼
钢筋混凝土过梁
(a) 平墙过梁
（b） 带窗套过梁
(c) 带窗楣过梁
要求：过梁宽度一般同墙厚，高度按结构计算确定，但应 配合砖的规格，过梁两端伸进墙内的支承长度不小于 240mm。
任务十：墙体加固措施
一、壁柱和门垛
1、作用：保证墙体的承载力及稳定性
2、位置： • 门垛：墙体转角或丁字墙交接处开设门窗洞口时需设 置。 • 门垛尺寸：不小于120mm • 墙体受集中荷载或墙体长度和高度超过一定限度是设 置 • 壁柱的尺寸（120，370）（240，370）
（240，490）
任务十：墙体加固措施
任务九：防潮层的构造
任务九：防潮层的构造
任务十：散水、明沟的构造
房屋四周可采取散水或明沟排除雨水。 （1）明沟 屋面为有组织排水时在建筑物四周设排水沟（也可设散水），将水 有组织地导向集水井，然后流入排水系统，这种做法称为明沟。当 设有明沟时，檐口滴水中心与明沟中心竖向对齐。
任务十：散水、明沟的构造
任务十：墙体加固措施
任务十：墙体加固措施
▼
钢筋砖过梁
任务十：墙体加固措施
▼
钢筋混凝土过梁
(a) 平墙过梁 （b） 带窗套过梁
(c) 带窗楣过梁
要求：过梁宽度一般同墙厚，高度按结构计算确定，但应 配合砖的规格，过梁两端伸进墙内的支承长度不小于 240mm。
任务十：墙体加固措施
▼
砖拱过梁Biblioteka 勒脚构造a 抹灰b 贴面
c 石材
任务九：防潮层的构造
墙身防潮：在墙脚铺设防潮层，以防止土 壤中的水分由于毛细作用上升 使建筑物墙身受潮，提高建筑 物的耐久性，保持室内干燥、 卫生。
任务九：防潮层的构造
• 防潮层的位置
– 当室内地面垫层为混凝土等密实材料时，防潮层设在 垫层厚度中间位置，一般低于室内地坪60mm； – 当室内地面垫层为三合土或碎石灌浆等非刚性垫层时 ，防潮层的位置应与室内地坪平齐或高于室内地坪 60mm； – 当室内地面低于室外地面或内墙两侧的地面出现高差 时，除了要分别设置两道水平防潮层外，还应对两道 水平防潮层之间靠土一侧的垂直墙面做防潮处理。
任务十：散水、明沟的构造
（2）散水 屋面为无组织排水时一般设散水。 坡度：3％～5％。 宽度：与屋顶的排水方式有关。对于有组织排水，散水宽 度为600～1000mm，对于无组织排水，当不设明沟时，散 水宽度比屋顶挑檐宽出200mm。
任务十：散水、明沟的构造
散水构造
任务十：墙体加固措施
墙体加固措施 1、增加壁柱和门垛 2、设置圈梁 3、加设构造柱
1/4砖墙
60mm
60墙
任务五：砖墙的组砌方式 • 组砌原则：上下错缝，内外搭砌，缝隙砂 饱满。 • 实心砖墙常见的砌筑方式：全顺式、每皮 丁顺相间式、一顺一丁式及两平一侧式等
任务五：砖墙的组砌方式
实心砖墙的砌式
（a)全顺式 （120墙） （b)丁顺相间式 （c)一顺一丁式 （d)两平一侧式（180墙）
圈梁：在屋盖及楼盖处，沿着全部外
墙和部分内墙设置的连续、封闭 的梁
作用：提高建筑物的整体刚度及墙体的稳 定性，减少由于地基不均匀沉降而 引起的墙体开裂，提高建筑物的抗 震能力。
加强墙体稳定性措施
任务十：墙体加固措施
• 构造柱 • 作用：提高砖混结构的整体刚度和稳定性 提高抗震能力。 • 设置位置：一般在建筑物的四周，内外墙 的交接处，以及楼梯间、电梯间的四个角 以及某些较长的墙体中部等这些位置。
