第4篇第3章墙体的基本构造
- 格式:ppt
- 大小:8.97 MB
- 文档页数:31

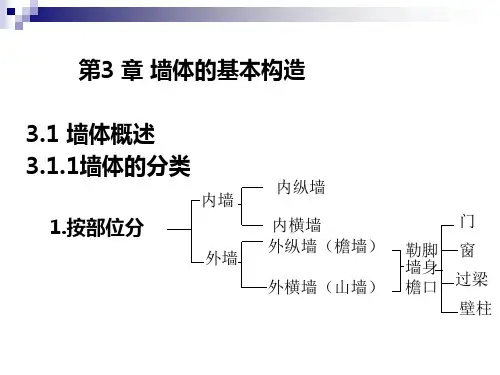

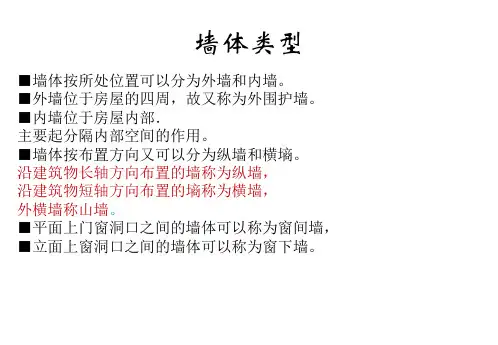

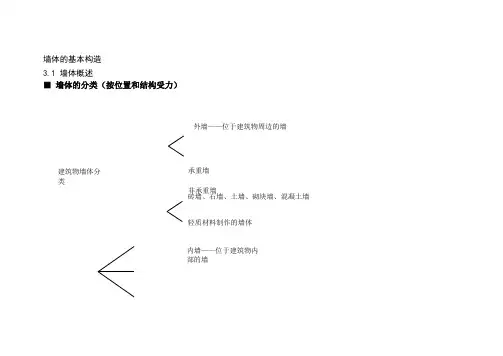

墙体的基本构造3.1 墙体概述■ 墙体的分类(按位置和结构受力)建筑物墙体分类 外墙——位于建筑物周边的墙 承重墙非承重墙 砖墙、石墙、土墙、砌块墙、混凝土墙轻质材料制作的墙体内墙——位于建筑物内部的墙■墙体的分类(按建造材料)夯土墙 砖墙、石砌墙 现浇钢筋混凝土墙 轻质材料隔墙● 建筑物墙体的设计要求1.具有足够的强度和稳定性,其中包括合适的材料性能、适当的截面形状和厚度以及连接的可靠性;2.具有必要的保温、隔热等方面的性能;3.选用的材料及截面厚度,都应符合防火规范中相应燃烧性能和耐火极限所规定的要求;4.满足隔声的要求;5.满足防潮、防水以及经济面的要求。
3.2 砌体墙的基本构造● 常用砌体材料及规格 ■ 砌筑块材依其结构受力的情依其墙体的建造材料依其在房屋中砌体墙 砌筑块材 粘结材料实际尺寸为240mm(长)X115mm(宽)X53mm(厚)实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm,辅助块尺寸为90mmX190mmX190mm 和190mmX190mmX90mm等;煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm和240mmX430mmX850mm等;蒸压加气混凝土砌块长度多为600mm,其中a系列宽度为75mm、100mm、125mm和150mm,厚度为200mm、250mm和300mm ;b系列宽度为60mm、120mm、180mm等,厚度为240mm和300mm。
■粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。
其常用级配(水泥:黄砂)为1:2、1:3等;混合砂浆——在水泥砂浆中加入石灰膏。
其常用级配(水泥:石灰:黄砂)为1:1:6、1:1:4等。
强度——砂浆为刚性材料,主要考虑抗压强度。
墙体基本构造知识点总结墙体是建筑结构中的重要组成部分,它不仅承担了支撑和分隔空间的作用,还具有装饰功能。
墙体的构造类型多种多样,不同类型的墙体在不同的建筑中有着不同的应用。
在建筑设计与施工中,墙体的构造是一个非常重要的环节,因此,对墙体的基本构造知识进行总结是非常必要的。
1. 墙体的分类根据建筑结构的不同,墙体可以分为承重墙和非承重墙。
承重墙是指在建筑结构中起支撑作用的墙体,它可以承担上部结构的荷载,并将其传递到地基。
非承重墙是指在建筑结构中不起支撑作用的墙体,它主要用于分隔空间和装饰。
根据墙体的构造材料,墙体可以分为砖墙、石墙、混凝土墙、砌块墙、轻质墙等。
不同的墙体材料具有不同的特点和应用范围。
2. 墙体的构造要素在建筑墙体的设计与施工中,需要考虑墙体的构造要素,包括墙体的厚度、墙体的结构形式、墙体的保温与隔热、墙体的防水与防潮等方面。
墙体的厚度是指墙体的厚度,它是由墙体的承重、隔声、保温与隔热等要求决定的。
一般来说,承重墙的厚度较大,非承重墙的厚度较小。
墙体的结构形式包括单砖墙、双砖墙、砖混结构、石墙结构、混凝土墙等,不同的墙体结构形式有着不同的特点与适用范围。
墙体的保温与隔热是指墙体对外界热量的隔绝作用,它是建筑节能的关键环节。
墙体可采用保温材料进行保温处理,也可以设置隔热层进行隔热处理。
墙体的防水与防潮是指墙体对水的抵抗能力,它是建筑保护的关键环节。
墙体在施工时需要采取防水措施,比如设置防水层、施加防水涂料等。
3. 墙体的构造方法墙体的构造方法包括砌筑、浇筑、固定、组合等多种方法。
砌筑是指用砖块或石块按照一定的方式进行堆叠构造墙体,它是最常见的墙体构造方法。
浇筑是指利用混凝土进行浇灌构造墙体,它适用于混凝土墙与砌块墙的构造。
固定是指利用胶合板、彩钢板、石膏板等板材构造墙体,它是轻质墙体的一种常见构造方法。
组合是指将多种材料组合在一起进行墙体构造,比如石墙与砌砖墙的组合。
4. 墙体的施工工艺墙体施工的工艺包括墙体布置、材料准备、砌筑、浇筑、固定、组合等多个环节。
房屋建筑学-03墙体构造概述墙体是房屋建筑中的重要组成部分,起着承重、隔热、隔音等功能。
本文将介绍墙体构造的基本知识,包括墙体的分类、构造材料、施工工艺等内容。
墙体分类墙体可以根据建筑材料、结构形式等多种方式进行分类。
以下是一些常见的墙体分类:1.砖墙2.石墙3.混凝土墙4.钢筋混凝土墙5.干挂石材墙6.钢结构墙构造材料墙体的构造材料因不同类型的墙体而有所不同。
常见的墙体构造材料包括:•砖•石材•混凝土•钢筋混凝土•木材墙体建造过程墙体的建造过程可以分为以下几个步骤:1.基础施工:墙体建造开始前,需要先进行地基基础的施工。
这包括挖土、浇筑混凝土、加固地基等工作。
2.墙体布局:根据设计图纸,确定墙体的位置和尺寸,并进行墙板的定位和标记。
3.材料准备:根据墙体类型选择相应的构造材料,并准备好所需的施工工具和设备。
4.墙体搭建:根据墙体构造材料的特性,进行相应的墙体搭建工作。
比如,砖墙可以使用砖块进行砌筑,混凝土墙可以采用浇筑的方式进行施工。
5.抹灰和粉饰:墙体搭建完成后,需要进行抹灰和粉饰工作,以平整墙面,并提高墙体的美观度。
6.防水处理:根据需要,对墙体进行防水处理,以增加墙体的防潮性能。
7.粉刷和涂装:最后,对墙体进行粉刷和涂装,以增加墙体的装饰效果和保护性能。
墙体施工工艺墙体施工的工艺方法因不同类型的墙体而有所不同。
以下是一些常见的墙体施工工艺:1.砖墙施工工艺:墙体砖块的选材和搭建,砌筑工艺和接缝处理等。
2.混凝土墙施工工艺:混凝土的配制与浇筑技术,模板的搭建和拆除,墙体厚度的控制等。
3.干挂石材墙施工工艺:石材选择和加工,墙体的支撑和固定方式,干挂工艺和接缝处理等。
4.钢结构墙施工工艺:钢结构的组装和焊接技术,墙体的固定和支撑方式,防腐处理和涂装等。
墙体的特点和注意事项•墙体具有承重、隔热、隔音等功能,需要根据不同的功能需求选择合适的墙体类型和构造材料。
•墙体的施工需要严格按照设计要求和规范进行,以确保墙体的稳定性和安全性。
