神经肌肉刺激治疗仪(筛查治疗一体机)技术参数

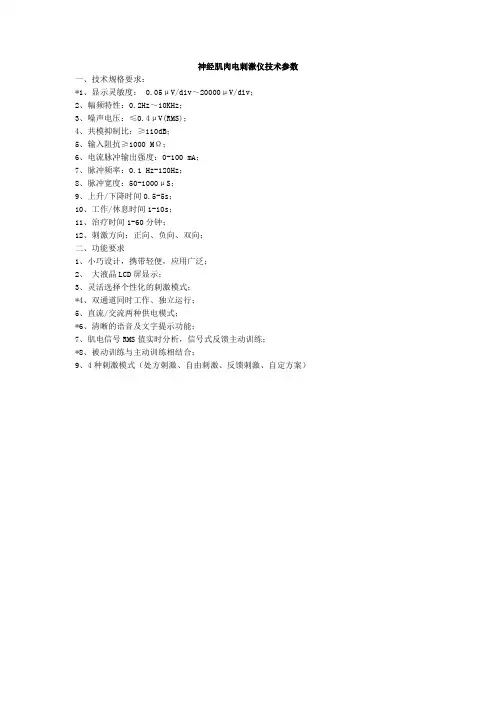

神经肌肉电刺激仪技术参数一、技术规格要求：
*1、显示灵敏度： 0.05μV/div～20000μV/div；
2、幅频特性：0.2Hz～10KHz；
3、噪声电压：≤0.4μV(RMS)；
4、共模抑制比：≥110dB；
5、输入阻抗≥1000 MΩ；
6、电流脉冲输出强度：0-100 mA；
7、脉冲频率：0.1 Hz-120Hz；
8、脉冲宽度：50-1000μS；
9、上升/下降时间0.5-5s；
10、工作/休息时间1-10s；
11、治疗时间1-60分钟；
12、刺激方向：正向、负向、双向；
二、功能要求
1、小巧设计，携带轻便，应用广泛；
2、大液晶LCD屏显示；
3、灵活选择个性化的刺激模式；
*4、双通道同时工作、独立运行；
5、直流/交流两种供电模式；
*6、清晰的语音及文字提示功能；
7、肌电信号RMS值实时分析，信号式反馈主动训练；
*8、被动训练与主动训练相结合；
9、4种刺激模式（处方刺激、自由刺激、反馈刺激、自定方案）。

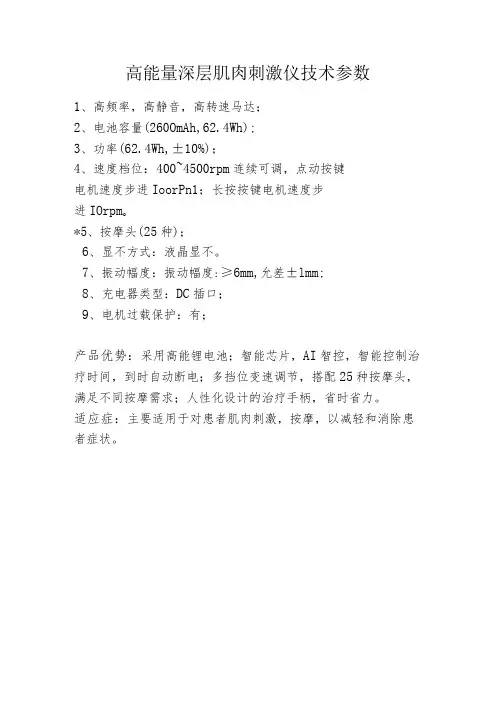

高能量深层肌肉刺激仪技术参数1、高频率，高静音，高转速马达；2、电池容量(260OmAh,62.4Wh);3、功率(62.4Wh,±10%)；4、速度档位：400~4500rpm连续可调，点动按键电机速度步进IoorPn1；长按按键电机速度步进IOrpm o*5、按摩头(25种)；6、显不方式：液晶显不。

7、振动幅度：振动幅度:≥6mm,允差±lmm;8、充电器类型：DC插口；9、电机过载保护：有；产品优势：采用高能锂电池；智能芯片，AI智控，智能控制治疗时间，到时自动断电；多挡位变速调节，搭配25种按摩头，满足不同按摩需求；人性化设计的治疗手柄，省时省力。

适应症：主要适用于对患者肌肉刺激，按摩，以减轻和消除患者症状。

平衡功能训练及评估系统技术参数1、测试平台外形尺寸：（长）Π00mmX（宽）835mmX （高）1090mm,允差±10%。

2、操作台外形尺寸：（长）790mm×（宽）700mm×（高）1900mm,允差±10%。

3、扶手杆调节高度O〜250mm,允差±5%。

4、活动平台可绕球心上下摆动，摆动范围-10。

〜+10°,允差士2。

o5、液压阻尼器可提供6个等级的阻力调节。

*6、配置2个固定脚轮和1个万向脚轮方便转移整机。

7、配置可穿戴式安全防护腰围。

8、测试平台与主机之间采用蓝牙无线通信。

9、测试平台最大承重：136kg。

10、情景互动模式训练：产品集成了运动赛车、打钻块、记忆大师、大鱼吃小鱼等九种训练模式，让患者在娱乐、学习中得到康复训练。

11、系统配置训练评估报告：根据患者训练的数据，生成整体的评估报告，反应出患者治疗的情况。

*12、训练模式：游戏训练、正常训练、盲测3种模式。

13、生产家通过环境管理体系和职业健康安全管理体系认证。

14、生产厂家具备高新技术企业证书。

15、生产厂家荣获省长质量奖。

16、生产厂家为全国守合同重信用企业。

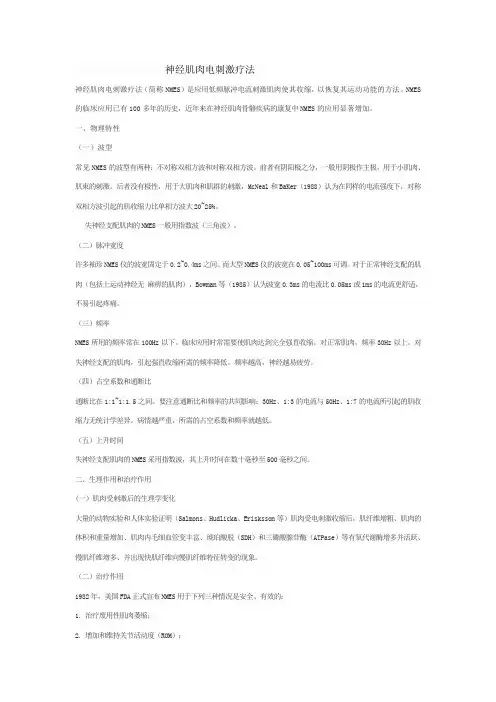

神经肌肉电刺激疗法神经肌肉电刺激疗法（简称NMES）是应用低频脉冲电流刺激肌肉使其收缩，以恢复其运动功能的方法。

NMES 的临床应用已有100多年的历史，近年来在神经肌肉骨骼疾病的康复中NMES的应用显著增加。

一、物理特性（一）波型常见NMES的波型有两种：不对称双相方波和对称双相方波。

前者有阴阳极之分，一般用阴极作主极，用于小肌肉、肌束的刺激。

后者没有极性，用于大肌肉和肌群的刺激，McNeal和BaKer（1988）认为在同样的电流强度下，对称双相方波引起的肌收缩力比单相方波大20~25%。

失神经支配肌肉的NMES一般用指数波（三角波）。

（二）脉冲宽度许多袖珍NMES仪的波宽固定于0.2~0.4ms之间。

而大型NMES仪的波宽在0.05~100ms可调。

对于正常神经支配的肌肉（包括上运动神经无麻痹的肌肉），Bowman等（1985）认为波宽0.3ms的电流比0.05ms或1ms的电流更舒适，不易引起疼痛。

（三）频率NMES所用的频率常在100Hz以下。

临床应用时常需要使肌肉达到完全强直收缩。

对正常肌肉，频率30Hz以上。

对失神经支配的肌肉，引起强直收缩所需的频率降低。

频率越高，神经越易疲劳。

（四）占空系数和通断比通断比在1:1~1:1.5之间。

要注意通断比和频率的共同影响：30Hz、1:3的电流与50Hz、1:7的电流所引起的肌收缩力无统计学差异。

病情越严重，所需的占空系数和频率就越低。

（五）上升时间失神经支配肌肉的NMES采用指数波，其上升时间在数十毫秒至500毫秒之间。

二、生理作用和治疗作用(一）肌肉受刺激后的生理学变化大量的动物实验和人体实验证明（Salmons、Hudlicka、Erisksson等）肌肉受电刺激收缩后，肌纤维增粗、肌肉的体积和重量增加、肌肉内毛细血管变丰富、琥珀酸脱（SDH）和三磷酸腺苷酶（ATPase）等有氧代谢酶增多并活跃、慢肌纤维增多、并出现快肌纤维向慢肌纤维特征转变的现象。

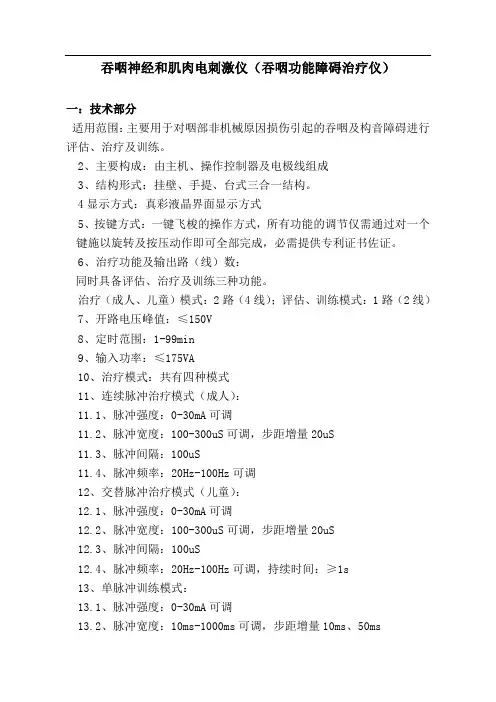

吞咽神经和肌肉电刺激仪（吞咽功能障碍治疗仪）一：技术部分适用范围：主要用于对咽部非机械原因损伤引起的吞咽及构音障碍进行评估、治疗及训练。

2、主要构成：由主机、操作控制器及电极线组成3、结构形式：挂壁、手提、台式三合一结构。

4显示方式：真彩液晶界面显示方式5、按键方式：一键飞梭的操作方式，所有功能的调节仅需通过对一个键施以旋转及按压动作即可全部完成，必需提供专利证书佐证。

6、治疗功能及输出路（线）数：同时具备评估、治疗及训练三种功能。

治疗（成人、儿童）模式：2路（4线）；评估、训练模式：1路（2线）7、开路电压峰值：≤150V8、定时范围：1-99min9、输入功率：≤175VA10、治疗模式：共有四种模式11、连续脉冲治疗模式（成人）：11.1、脉冲强度：0-30mA可调11.2、脉冲宽度：100-300uS可调，步距增量20uS11.3、脉冲间隔：100uS11.4、脉冲频率：20Hz-100Hz可调12、交替脉冲治疗模式（儿童）：12.1、脉冲强度：0-30mA可调12.2、脉冲宽度：100-300uS可调，步距增量20uS12.3、脉冲间隔：100uS12.4、脉冲频率：20Hz-100Hz可调，持续时间：≥1s13、单脉冲训练模式：13.1、脉冲强度：0-30mA可调13.2、脉冲宽度：10ms-1000ms可调，步距增量10ms、50ms13.3、脉冲间隔：1s-5s可调，步距增量1s14、评估模式14.1评估模式脉冲宽度：1000ms14.2、评估模式脉冲间隔：1000ms14.3、评估模式阈值I：0-30mA可调，步距增量0.12mA14.4、评估模式阈值Ⅱ：0-30mA可调，步距增量0.12mA二：商务条款1、CMD颁发的、针对本产品的ISO13485和ISO9001《质量管理体系认证证书》2、具有自主知识产权的软件著作权（包括：计算机软件著作权登记证书、软件产品登记证书）。

3、入选国家中医药管理局“中医诊疗设备评估选型推荐品目（2011版第一批）”，提供国家中医局文件为准。

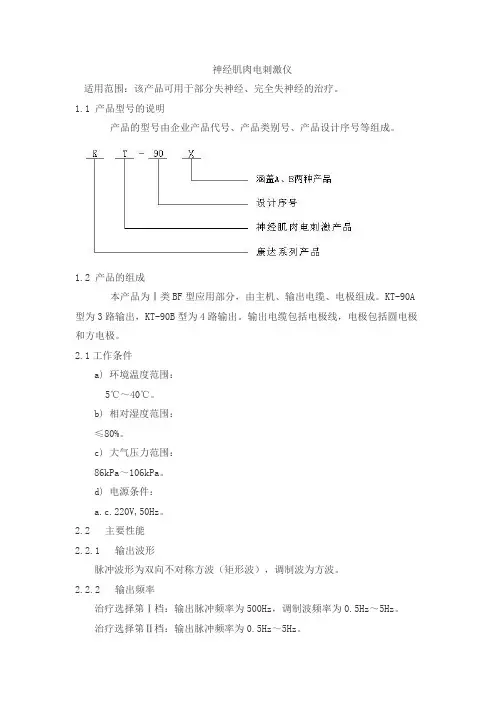

神经肌肉电刺激仪适用范围：该产品可用于部分失神经、完全失神经的治疗。

1.1 产品型号的说明产品的型号由企业产品代号、产品类别号、产品设计序号等组成。

1.2 产品的组成本产品为Ⅰ类BF型应用部分，由主机、输出电缆、电极组成。

KT-90A 型为3路输出，KT-90B型为4路输出。

输出电缆包括电极线，电极包括圆电极和方电极。

2.1工作条件a) 环境温度范围：5℃～40℃。

b) 相对湿度范围：≤80%。

c) 大气压力范围：86kPa～106kPa。

d) 电源条件：a.c.220V,50Hz。

2.2 主要性能2.2.1 输出波形脉冲波形为双向不对称方波（矩形波），调制波为方波。

2.2.2 输出频率治疗选择第Ⅰ档：输出脉冲频率为500Hz，调制波频率为0.5Hz～5Hz。

治疗选择第Ⅱ档：输出脉冲频率为0.5Hz～5Hz。

允差为每档最高频率的±15%。

2.2.3 脉冲宽度和调制波脉宽治疗选择第Ⅰ档：输出脉冲宽度为1ms，调制波脉宽为10ms。

允差±30%治疗选择第Ⅱ档：输出脉冲宽度为10ms。

允差±30%。

2.2.4 输出强度仪器各路独立输出,在500Ω负载阻抗时,每路输出电流峰值Ip从0mA～100mA连续可调。

最大输出值允差±30%。

2.2.5 定时时间定时设置分为5min、10min、15min、20min、25min、30min六档，允许偏差±10%。

2.2.6 连续工作时间仪器连续工作时间不少于4h。

2.3 功能仪器具有如下功能：.可选择治疗处方；.输出频率连续可调；.各路电流强度可独立调节；.显示输出状态；2.4 外观2.4.1 仪器外观应整洁，文字符号和标记清晰，无腐蚀、涂覆层剥落、明显划痕及变形等缺陷。

2.4.2 紧固件安装牢固，按键开关及旋钮安装牢固，调节可靠。

2.5 理疗电极片的要求理疗电极片应使用有医疗器械备案凭证的电极片。

2.6 电气安全本仪器的安全性要求执行了GB 9706.1－2007《医用电气设备第1部分: 安全通用要求》、YY0607－2007《医用电气设备第2部分：神经和肌肉刺激器安全专用要求》的相应规定。

2.性能指标2.1肌反仪性能指标2.1.1测量范围：1uV-999uV 误差≤±10%或≤2uV2.1.2最高分辨率：≤0.2uV2.1.3系统噪声：≤1μV2.1.4 通频带：20Hz～500Hz(-3dB)2.1.5差模输入阻抗：大于5MΩ2.1.6共模抑制比：大于 100dB2.1.7肌电信号以曲线及电压值的方式进行显示2.1.8当测得肌电信号变化达到 0.2uV 时，肌电信号的曲线及电压值会出现变化2.1.9带计算机的肌反仪，肌电测量部分与计算机应有效的隔离，计算机应符合相应的安全标准。

GB17625.1-2012、GB4943.1-2011、GB/T9254-20082.1.10：有 50HZ 的工频陷波滤波器。

衰减后的幅值应不大于 5uV(峰峰值)2.1.11：AD 数据：16 位2.1.12：AD 采集率：9000HZ2.2刺激仪性能指标2.2.1额定负载阻抗：刺激仪金属电极的额定负载应为500Ω,允差值为±10%。

2.2.2电刺激强度：参数：0mA～100mA 可调，1mA 调节, 误差：±20%2.2.3 脉冲宽度：参数：20-1000us，10us 可调，误差：±20%2.2.4 频率：参数：频率 2-250Hz，1HZ 可调，误差：±10%2.2.5输出指示：刺激仪在有输出时，应有明显的指示2.2.6定时功能：刺激仪应能设定 1-60min 的定时工作，定时精度应优于±1.5min2.2.7负载检测功能:刺激仪应能在负载脱落情况下停止输出，重新接入负载后需要手动恢复输出。

2.2.8急停功能；刺激仪在工作的过程中需要进行紧急停止的功能2.2.9上升 /下降时间：0s～20s， 1s 调节，误差±1S2.3存储功能: 治疗仪能自动记忆存贮“当前的数据”，方便下次调用2.4语音提示功能: 刺激仪在开始工作时有语音提示，使用者可以跟随语音完成训练，语音也可以关闭，使用者根据屏幕显示也能完成训练。

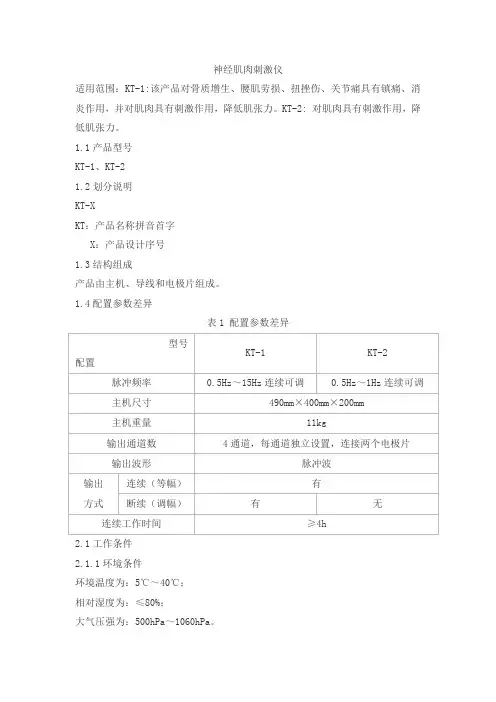

神经肌肉刺激仪适用范围：KT-1:该产品对骨质增生、腰肌劳损、扭挫伤、关节痛具有镇痛、消炎作用，并对肌肉具有刺激作用，降低肌张力。

KT-2: 对肌肉具有刺激作用，降低肌张力。

1.1产品型号KT-1、KT-21.2划分说明KT-XKT：产品名称拼音首字X：产品设计序号1.3结构组成产品由主机、导线和电极片组成。

1.4配置参数差异表1 配置参数差异2.1工作条件2.1.1环境条件环境温度为：5℃～40℃；相对湿度为：≤80%；大气压强为：500hPa～1060hPa。

2.1.2电源条件额定工作电压：a.c.220V±22V，50Hz±1Hz。

2.2 外观2.2.1表面应光洁平整、色泽均匀、无明显划痕及破损等缺陷。

2.2.2文字和标志应清晰。

2.2.3控制和调节部件应灵活可靠，紧固部位无松动。

2.3性能2.3.1脉冲频率刺激仪频率误差在±15%范围内。

2.3.2输出电流在500Ω的负载电阻下，最大输出电流有效值应不大于80mA。

2.3.3脉冲宽度a）KT-1:脉冲宽度为0.4ms～10ms，误差±30%。

b）KT-2: 脉冲宽度为0.1ms～1ms，误差±30%。

2.3.4每个脉冲电量输出幅度最大时，每个脉冲的电量应大于7μC。

2.3.5单个脉冲能量输出脉冲宽度小于0.1s时，单个脉冲最大输出的能量应不超过300mJ。

2.3.6开路输出电压峰值开路时输出电压峰值应不大于500V。

2.3.7输出开路和短路性能应能承受输出端开路和短路的影响，其性能不削弱。

2.3.8电源中断后再恢复电源中断后再恢复时应无输出。

2.3.9输出幅度调节输出幅度的调节应连续均匀，最小输出不大于最大输出的2%。

2.3.10 KT-2刺激仪通道间脉冲输出延时应有输出延时功能，延时范围0.1s～1.5s可调，误差±15%。

2.3.11连续工作时间连续工作时间应不少于4h。

2.3.12治疗时间治疗时间为5min～60min，分12档；误差±10%。

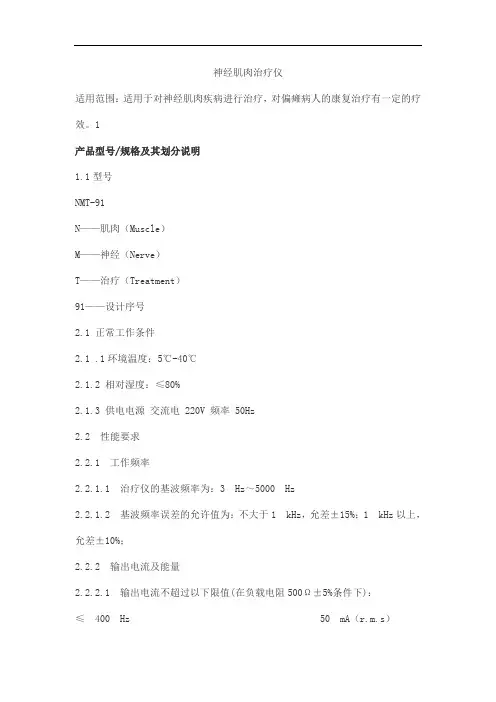

神经肌肉治疗仪适用范围：适用于对神经肌肉疾病进行治疗，对偏瘫病人的康复治疗有一定的疗效。

1产品型号/规格及其划分说明1.1型号NMT-91N——肌肉（Muscle）M——神经（Nerve）T——治疗（Treatment）91——设计序号2.1 正常工作条件2.1 .1环境温度：5℃-40℃2.1.2 相对湿度：≤80%2.1.3 供电电源交流电 220V 频率 50Hz2.2 性能要求2.2.1 工作频率2.2.1.1 治疗仪的基波频率为：3 Hz～5000 Hz2.2.1.2 基波频率误差的允许值为：不大于1 kHz，允差±15%；1 kHz以上，允差±10%；2.2.2 输出电流及能量2.2.2.1 输出电流不超过以下限值(在负载电阻500Ω±5%条件下)：≤400 Hz 50 mA（r.m.s）≤1500 Hz 80 mA（r.m.s）＞1500 Hz 100 mA（r.m.s）2.2.2.2 输出电流稳定性：≤±5%（在供电电源波动不大于额定值的±10%以及在负载电阻变化不大于标准值（500Ω）的±10%条件下）2.2.2.3 低频单脉冲能量：不超过300mJ(在负载电阻500Ω±5%条件下，低频单脉冲宽度≤0.1s)。

2.2.3 输出波形及幅度2.2.3.1输出波形输出波形：方波、三角波、锯齿波、指数波、正弦波和梯形波调制波形，或是其中部分波形的组合；调制频率范围：应不窄于0.1Hz～50Hz；调幅度：应可在65%、100%处调幅度，允差±5%。

2.2.3.2 输出幅度最大输出电压：100V（脉冲峰峰值）峰值误差：±10％。

(在负载电阻500Ω±5%条件下)2.2.3.3 输出调节输出电压或电流能在0～200级范围内，以一级为调节单位由最小到最大或由最大到最小连续调整，且最小输出值不大于最大输出值的2%(在负载电阻500Ω±5%条件下)。

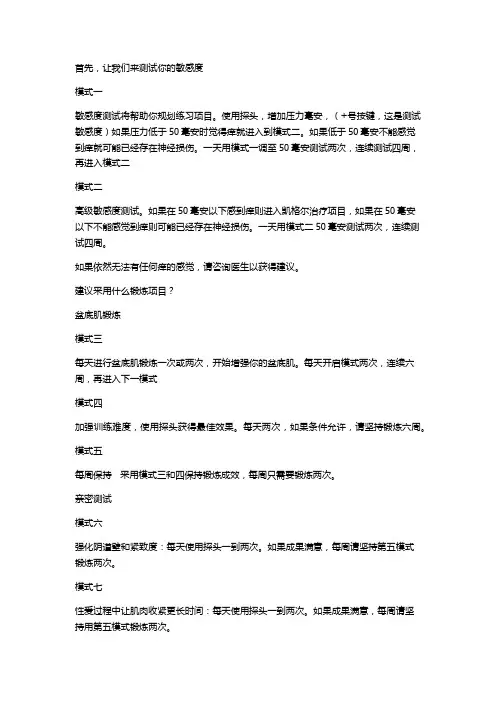

首先，让我们来测试你的敏感度模式一敏感度测试将帮助你规划练习项目。

使用探头，增加压力毫安，（+号按键，这是测试敏感度）如果压力低于50毫安时觉得痒就进入到模式二。

如果低于50毫安不能感觉到痒就可能已经存在神经损伤。

一天用模式一调至50毫安测试两次，连续测试四周，再进入模式二模式二高级敏感度测试。

如果在50毫安以下感到痒则进入凯格尔治疗项目，如果在50毫安以下不能感觉到痒则可能已经存在神经损伤。

一天用模式二50毫安测试两次，连续测试四周。

如果依然无法有任何痒的感觉，请咨询医生以获得建议。

建议采用什么锻炼项目？盆底肌锻炼模式三每天进行盆底肌锻炼一次或两次，开始增强你的盆底肌。

每天开启模式两次，连续六周，再进入下一模式模式四加强训练难度，使用探头获得最佳效果。

每天两次，如果条件允许，请坚持锻炼六周。

模式五每周保持采用模式三和四保持锻炼成效，每周只需要锻炼两次。

亲密测试模式六强化阴道壁和紧致度：每天使用探头一到两次。

如果成果满意，每周请坚持第五模式锻炼两次。

模式七性爱过程中让肌肉收紧更长时间：每天使用探头一到两次。

如果成果满意，每周请坚持用第五模式锻炼两次。

模式八增强敏感度：这是很有力的锻炼，请每天锻炼一次。

探头压力请勿超过50毫安或者让电击片超过15毫安。

将电击片设置在图标“后置四片”档位。

如果成果满意，每周请坚持用第五模式锻炼两次。

压力性尿失禁、遗尿、尿频模式十每天使用探头一到两次，连续使用六周，然后可以进入到下一模式。

模式十一每天使用探头两次，若条件允许，请连续使用六周，可以获得最佳锻炼效果。

采用模式十和模式十一各自锻炼连续六周后，如果效果满意，可以每周锻炼模式五两次以维持锻炼效果。

急迫性尿失禁、尿频或压力性尿失禁、遗尿模式十二每天使用皮肤探头一到两次，可以镇静膀胱。

图标保持在“4 back（4back elctrodes）”状态持续六周（如有必要，可延长时间），每周维持模式五锻炼模式两次以保持锻炼效果模式十三静坐、行走时与肌肉锻炼结合，请参考用户指南中的模式。

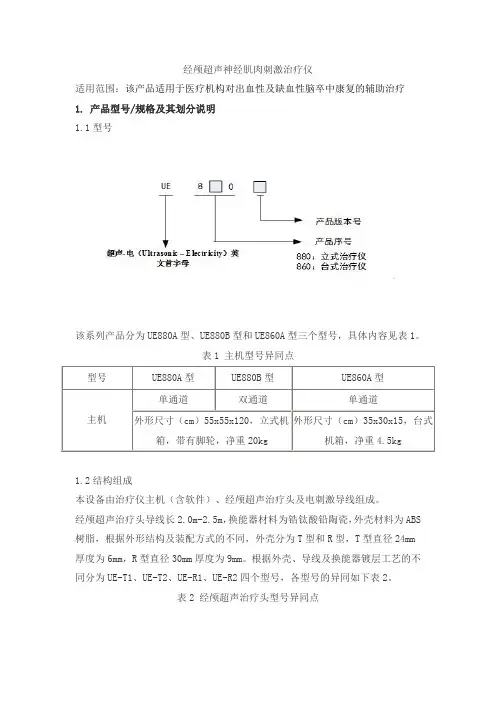

经颅超声神经肌肉刺激治疗仪适用范围：该产品适用于医疗机构对出血性及缺血性脑卒中康复的辅助治疗1. 产品型号/规格及其划分说明1.1型号该系列产品分为UE880A型、UE880B型和UE860A型三个型号，具体内容见表1。

表1 主机型号异同点1.2结构组成本设备由治疗仪主机（含软件）、经颅超声治疗头及电刺激导线组成。

经颅超声治疗头导线长2.0m-2.5m，换能器材料为锆钛酸铅陶瓷，外壳材料为ABS 树脂，根据外形结构及装配方式的不同，外壳分为T型和R型，T型直径24mm 厚度为6mm，R型直径30mm厚度为9mm。

根据外壳、导线及换能器镀层工艺的不同分为UE-T1、UE-T2、UE-R1、UE-R2四个型号，各型号的异同如下表2。

表2 经颅超声治疗头型号异同点电刺激导线长2.0m-2.5m。

配套使用的电极板由用户自行采购，推荐尺寸(单位mm)包括40×40、45×60、60×90、75×75。

1.3 输出设定模式该设备治疗模式分为自定义模式和固化模式两种输出设定模式。

自定义模式下，超声和电刺激的各项参数可以在设定的范围内进行选择组合；固化模式下，超声和电刺激的各项参数均已固化好，不可调整。

具体内容分别见表3和表4。

表3 自定义模式注：表3中的参数可自由选择进行组合设定。

表4 固化模式2. 性能指标2.1 工作条件2.1.1 环境温度：+10℃～ +40℃2.1.2 相对湿度：30% ～ 75%2.1.3 电源：交流220V ± 22V 50Hz ± 1Hz2.2 性能指标2.2.1 输出设定模式该设备具有自定义模式和固化模式两种输出设定方式。

2.2.2 超声部分2.2.2.1 输出设定方式超声输出的设定可分为自定义模式和固化模式两种输出设定模式可选。

其中自定义模式应能按照表3所列参数自由组合设定，固化模式应能按照表4所列8个固定组合方式选择设定。

神经肌肉刺激治疗仪（筛查治疗一体机）技术参数序号内容备注神经肌肉刺激治疗仪（筛查治疗一体机）1产品适用范围：采用电刺激疗法对神经和肌肉软组织进行治疗，具有缓解疼痛、改善肌肉健康状态、提高局部机能、促进软组织损伤和刺激细胞恢复功能，可用于术后恢复及康复治疗（以上功能须在产品注册证中体现）。

2主机原装进口，提供厂家质量保证体系认证证书、ISO13485认证、CE认证，投标文件中提供以上认证证书复印件并加盖投标人公章。

3通道：电刺激通道数量≥4个；多功能通道数量≥4个。

*4外部模拟信号通道：外部模拟信号（压力）采集与治疗通道数量≥2个（E、F）5外部数字信号通道：外部数字信号采集与治疗通道≥1个。

* 6电流发生器≥2个。

* 7配有盆底肌肉检查康复器1个，具有带筛查功能。

8满足中华预防医学会《中国妇女盆底功能障碍防治项目》盆底电生理≥5大常规压力或肌电筛查要求：一类肌纤维肌力、一类肌纤维疲劳度、二类肌纤维肌力、二类肌纤维疲劳度、阴道动态压力或肌电位。

*9电刺激电流类型≥9种，包括：直流电流、单项脉冲、双向脉冲、补充电流脉冲、同步补充脉冲、同步双向脉冲、单项半正弦、双向半正弦、平均值（正弦）。

*10刺激电流强度：0-100mA任意调整，调节精度0.5mA。

11刺激电流脉宽：50-1000uS任意调整，调节精度50us。

12刺激电流频率：1-2000Hz，其中1-400Hz任意调整,调节精度1Hz。

*13反射采集EMG数值可采集最大、最小、瞬间肌电位值，采集范围：0-2000uV，肌电位灵敏度：1uV。

*14电极诊断功能：具有电极自动检测系统提示功能，诊断电极连接是否正常15有视觉和听觉辅助反射采集，达到锻炼目标和结果时，出现反馈显示并伴有声音提示。

16反射采集曲线包含盆底肌反射采集曲线和腹部肌反射采集曲线。

17混合模式：可对每个通道和每个阶段进行设置、调整（刺激、获取、反射）。

两个刺激通道、两个多功能通道布局可调。

神经肌肉刺激治疗仪（治疗型）技术参数1、厂家质量保证体系：通过ISO 13485，ISO 9001，产品CE 类别：IIb。

*2、设备治疗通道数量≥8个。

*3、电刺激治疗通道数量≥4个。

*4、生物反馈治疗通道数量≥4个。

5、刺激和生物反馈同步治疗通道数量≥4个。

6、升级通道数量≥1个。

*7、遥控器≥1个，用于设备的遥控操作。

8、设备专用治疗软件包括：盆底康复治疗软件，盆底功能评估系统，产后评估系统，病历自动生成系统，肌肉张力、疲劳度自动分析系统，泌尿生殖病历自动采集、分析系统，生活质量评估系统，电子排尿记录表。

9、独有可分别对Ⅰ类或Ⅱ类肌纤维进行诊断，并分别对Ⅰ类或Ⅱ类肌纤维受损情况进行钟对性治疗。

10、治疗方案及治疗参数的编程：治疗程序及其电流、生物反馈、生物反馈指导线均可编程，独有的个体化方案制定。

11、病人文档的管理：记录每一位病人的治疗全过程，储存、回放并进行各种诊断与评估分析。

12、数据处理：数据可备份、统计、分析、更新。

*12、电刺激电流类型≥11种，包括：双相脉冲电流、单相脉冲电流、直流、正弦、半正弦双相电流、半正弦单相电流、外部神经电流、交叉电流、脉冲补充电流、同步双相电流、同步补充电流。

13、刺激电流强度：0-100mA任意调整。

14、刺激电流脉宽：50-2000uS任意调整。

15、刺激电流频率：1-500Hz任意调整。

16、生物反馈 EMG 可检测范围：0-2000 uV。

17、肌电位灵敏度：≤1 uV。

18、治疗的游戏式显示：达到锻炼目标和结果时，出现类似游戏中的趣味性信息或提示。

19、负生物反馈：病人可在负反馈屏幕指导下有效放松肌肉，放松治疗。

20、A3反射预置≥10种，可增加。

21、场景反射预置≥58种，可增加。

22、条件刺激：当病人进行生物反馈不能达到目标时，激活电刺激来加强肌肉收缩。

23、生物反馈和电刺激同步通道；在同一通道上，可交叉地进行生物反馈和电刺激。

24、多阶段刺激治疗方案：阶段数定义无限制，根据治疗需要制定。

使用前敬请仔细阅读本说明书神经肌肉电刺激仪------ XY-K-SISS-D型使用说明书目录一、产品简介 (2)二、主要性能及要求 (2)三、产品结构及组成 (3)四、产品适用范围 (3)五、禁忌症 (3)六、注意事项、警示性及提示性说明 (3)七、标签所用的图形、符号、缩写等内容的解释 (4)八、安装方法 (5)九、使用说明 (5)十、维护保养 (5)十一、贮存及运输要求 (7)十二、产品生产日期及有效期 (8)十三、环保及其它 (8)十四、电路图、元器件清单 (8)十五、简单故障排除 (8)十六、售后服务承诺 (9)使用说明一、产品简介1、简介：该仪器通过皮肤电极，将特定的低频双向不对称方波脉冲电流作用于人体,以进行物理医学治疗。

本仪器外观新颖、使用方便，设有六个输出通道，可异步或同步使用。

二、主要性能产品性能：a）六路脉冲输出。

b）脉冲频率：0～999Hz，允差±15%。

c）脉冲宽度：1～第5路为0.10ms，第6路为0.30ms，允差±20％d）治疗仪每路输出电流有效值≤80mA，连续可调。

e）治疗定时5min、10 min、15min、20min、25min、30min六档可任意设置,每档时间允差±10％。

f）输出波形：双向对称方波。

g) 治疗模式：自动、手动、间歇，自动模式具有7个自动程序，手动模式可以手动选择输出频率，间歇模式的间歇周期为6s，4秒刺激/2秒暂停。

h)吸附压力：吸附负压-0.0125MPa，允差±15%三、产品结构及组成治疗仪由：由主机、吸附电极等组成。

四、产品适用范围适用于脑血管意外后遗症出现的偏瘫患者的辅助治疗。

五、禁忌症1、肌萎缩侧索硬化症；2、多发性硬化症的病理进展恶化期；3、治疗部位有较大的金属异物；4、恶性肿瘤；5、结核病；6、血栓性静脉炎；7、破伤风等。

六、注意事项、警示性及提示性说明1、使用本产品之前，务必仔细阅读说明书，并按所述要求进行操作。

神经刺激器技术参数电池:9V（碱性）功率:6mA（最大8mA）刺激电流：I=5mA（最大）（0-12KΩ）刺激电压:U=95V（最大）刺激频率：1HZ∕2HZ±1%∕SENSe（3HZ）刺激持续间：0.05ms-0.10ms-0.30ms-0.50ms-1.OOms≠1%SENSe（0.10ms-0.10ms-0.15ms至∣J1.0ms）刺激阻抗:0T2KQ电流精确度：÷0.02mA阻抗范围：1-9OKQ目标刺激电流＞0.5mA阻抗精确度：士10%∕±20%目标刺激电流＞lmA∕＜=ImA声压级:51dB/54dB/63dB刺激/警报/错误重量:约250g可精确调定电流，菜单易于操作，可进行参数的选择和高级设置外周神经丛刺激针参数一、产品性能结构及组成：1.属于神经阻滞专用耗材，符合国际麻醉用针黑色色标要求。

2、针尖导电，呈15-30。

，几乎可实现无损伤穿刺，避免血管或神经的损伤且定位成功率高。

3、针座有针尖菱形标记提示，可准确判断针尖的方向，提高操作的安全性。

4、针座前端为环形结构，便于握持，符合人体工程学设计。

5、针杆有长度刻度提示以及特富龙绝缘涂层。

6.可连接外周神经丛刺激器。

二、产品适用范围：神经丛刺激器配套使用，用于外周神经丛阻滞。

三、产品规格型号：0∙71*50mm和0.71*8Omm连续神经丛阻滞套件参数一、产品性能结构及组成：1.属于神经阻滞专用耗材2、针尖导电，呈15-30。

，几乎可实现无损伤穿刺，避免血管或神经的损伤且定位成功率高。

3、针座有针尖菱形标记提示，可准确判断针尖的方向，提高操作的安全性。

4、针座前端为环形结构，便于握持，符合人体工程学设计。

5、针杆有长度刻度提示以及特富龙绝缘涂层。

6、针柄为耐酒精材质，避免因酒精消毒而引起的破损。

7、带有鲁尔接口，避免脱落，有助于准确置管。

8、采用BraUnUIa型套管。

9、环氧乙烷灭菌一次性使用。

神经肌肉电刺激疗法（简称NMES）是应用低频脉冲电流刺激肌肉使其收缩，以恢复其运动功能的方法。

NMES的临床应用已有100多年的历史，近年来在神经肌肉骨骼疾病的康复中NMES的应用显著增加。

一、物理特性（一）波型常见NMES的波型有两种：不对称双相方波和对称双相方波。

前者有阴阳极之分，一般用阴极作主极，用于小肌肉、肌束的刺激。

后者没有极性，用于大肌肉和肌群的刺激，McNeal和BaKer（1988）认为在同样的电流强度下，对称双相方波引起的肌收缩力比单相方波大20~25%。

失神经支配肌肉的NMES一般用指数波（三角波）。

（二）脉冲宽度许多袖珍NMES仪的波宽固定于0.2~0.4ms之间。

而大型NMES 仪的波宽在0.05~100ms可调。

对于正常神经支配的肌肉（包括上运动神经无麻痹的肌肉），Bowman等（1985）认为波宽0.3ms的电流比0.05ms或1ms的电流更舒适，不易引起疼痛。

（三）频率NMES所用的频率常在100Hz以下。

临床应用时常需要使肌肉达到完全强直收缩。

对正常肌肉，频率30Hz以上。

对失神经支配的肌肉，引起强直收缩所需的频率降低。

频率越高，神经越易疲劳。

（四）占空系数和通断比通断比在1:1~1:1.5之间。

要注意通断比和频率的共同影响：30Hz、1:3的电流与50Hz、1:7的电流所引起的肌收缩力无统计学差异。

病情越严重，所需的占空系数和频率就越低。

（五）上升时间失神经支配肌肉的NMES采用指数波，其上升时间在数十毫秒至500毫秒之间。

二、生理作用和治疗作用(一）肌肉受刺激后的生理学变化大量的动物实验和人体实验证明（Salmons、Hudlicka、Erisksson 等）肌肉受电刺激收缩后，肌纤维增粗、肌肉的体积和重量增加、肌肉内毛细血管变丰富、琥珀酸脱氢酶（SDH）和三磷酸腺苷酶（ATPase）等有氧代谢酶增多并活跃、慢肌纤维增多、并出现快肌纤维向慢肌纤维特征转变的现象。
