电气成套设备及元件知识汇总

最新必学的成套电气设备知识大全!作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。

电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。

电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV 中压开关站、35KV高压开关站。

贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。

这需要报价员平时多看多学多问。

在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。

由它们按照原理关系所组成的回路称为一次回路或一次方案图。

作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。

电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。

电器成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。

这需要报价员平时多看多学多问。

在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。

由它们按照原理关系所组成的回路称为一次回路或一次方案图。

为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。

电气成套设备及元件知识汇总电气成套设备和元件是电气领域中的重要组成部分。

这些设备和元件广泛用于各种电气设备中，如电机、变压器、发电机、变频器等。

本文将介绍电气成套设备和元件的常见分类、主要特点和应用范围等方面的内容。

电气成套设备的分类电气成套设备是电气工程中使用的大型设备，形式多样，主要由以下几种类型：发电机组发电机组是将各种能源（如煤、石油、核能等）转换成电能的设备，多数在火力、核电站以及大型水电站中使用。

通常由涡轮机、发电机、控制系统、电磁波消除系统等组成。

变电站变电站是电力系统中将高压电力转换为低压电力或者将低压电力升高至高压电力的重要设备。

依据其使用场所不同可以分为户外变电站、箱式变电站、室内变电站等。

电缆终端电缆终端是电缆与其他设备或电力系统之间的连接设备，以维持通电状态。

通常由接线端子、绝缘套管、屏蔽层构成，有着良好的防水性和耐腐蚀性。

开关柜开关柜是用于控制电能传输的电器设备，用于控制电气设备的通断、分合、转换、保护等功能。

分类包括低压开关柜和高压开关柜等。

电力电缆电力电缆是传输电能的一种方式，由电缆芯线、绝缘材料、外护层等部分构成。

分类包括高压电缆、中压电缆和低压电缆等。

电气元件的分类电气元件是构成各种电气设备的基本部件，分类如下：电容器电容器是一种能够存储电荷的元件，在电气设备中用于分离电路、去噪声和电源滤波等功能。

分类包括铝电解电容器、陶瓷电容器、塑料电容器等。

电阻器电阻器是一种用于抵制通过电路的电流的元件，在电路中被用于降低电平、调节电流或改变分压比例。

分类包括普通电阻器、可调电阻器和发热电阻器等。

电感器电感器是一种能够存储电磁场能量的元件，常用于电路的滤波电感、扼流圈和谐振等功能。

分类包括铁氧体电感器、蓝牙电感器、微型电感器等。

二极管二极管是一种半导体元件，具有单向导电特性，广泛应用于整流、检波、波形削弱和电压调节等领域。

分类包括普通二极管、肖特基二极管和Zener二极管等。

成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。

成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。

电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。

由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。

即是说，发电厂和用户间需经一定的网络连接。

各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。

这样的网络就称为"电力网”。

2、直流电与交流电直流电（英文:Direct Current，简称DC），是指向和时间不作期性变化的电流，但电流大小可能不固定，而产生波形。

直流电工作的供用电系统成为直流供电系统。

交流电（英文:AlternatingCurrent，简写AC）是指大小和向都发生期性变化的电流，因为期电流在一个期的运行平均值为零，称为交变电流或简称交流电。

交流电工作的供用电系统成为交流供电系统。

3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。

4、电气性能参数额定电压——电力系统或电气设备所允的最大电压值。

我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。

额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允长期通过的最大工作电流。

额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。

配电成套知识点总结一、配电成套概述配电成套是指按照电力系统的需要，将变电设备、配电设备、电气元件以及控制设备等配备和配套在一起，形成一个完整的电气系统。

配电成套在电力系统中具有非常重要的作用，是电力输配电系统中的重要组成部分。

二、配电成套的组成1. 变电设备：变电设备是指用于对电力进行输配电系统中的升压和降压操作的设备，主要包括变压器、变频器等。

2. 配电设备：配电设备是指用于对变电设备提供的电力进行分配和开关控制的设备，主要包括高低压开关设备、断路器、隔离开关等。

3. 电气元件：电气元件是指用于对电力进行控制和保护的元件，主要包括接触器、继电器、断路器等。

4. 控制设备：控制设备是指用于对电力进行监控和控制的设备，主要包括PLC、变频器、监控系统等。

三、配电成套的应用领域1. 工业领域：工业生产中需要大量的电能进行驱动和控制，配电成套系统在工业领域中扮演着非常重要的角色，用于为各种设备和工艺提供稳定的电能。

2. 商业领域：商业建筑中需要对电能进行分配和控制，配电成套系统可以满足商业建筑对电能的各种需求。

3. 住宅领域：住宅小区需要对电能进行统一的分配和管理，配电成套系统可以实现住宅小区对电能的合理利用和管理。

四、配电成套的特点1. 安全可靠：配电成套系统通过严格的设计和配置，确保了电力系统的安全和可靠性。

2. 灵活多样：配电成套系统可以根据不同的电力需求进行灵活的配置，以满足各种不同的应用需求。

3. 经济高效：配电成套系统的合理设计和配置可以实现电力资源的合理利用，达到经济高效的目的。

4. 易于维护：配电成套系统的设备和元件都经过精心的选择和配置，保证了系统的易于维护和维修。

五、配电成套的主要设备和元件1. 变压器：变压器是电力系统中用于升降电压的设备，主要包括干式变压器、油浸式变压器等。

2. 高低压开关设备：高低压开关设备用于对电力进行分配和控制，主要包括断路器、负荷开关、隔离开关等。

3. 继电保护装置：继电保护装置用于对电力系统进行监测和保护，主要包括接触器、继电器等。

【成套干货】成套电气知识点汇总第一条：低压配电柜的正确保养方法1.检修时应从变压器低压侧开始。

低压配电柜断电后，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。

所有二次回路接线连接可靠，绝缘符合要求。

2. 检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。

检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。

清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。

电源指示仪表、指示灯完好。

3.检修电容柜时，应先断开电容柜总开关，用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。

合闸后进行指示部分及自动补偿部分的调试。

4.受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。

重新紧固接线螺丝，检查刀口的弹力是否符合规定。

灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。

第二条：配电箱散热要求配电箱有使电能合理分配，方便电路的开合操作，安全防护等级较高，电路的导通状态可以直接显示等优点，发电，配电所中应用较为广泛。

今天，配电箱配电柜厂家上海好夫满为大家介绍配电箱散热的要求：按国际标准设计和制造的电气设备运行时四周情况温度的上限值不该超越40℃，有时箱内因为太阳光的直射、水泥地面热量的反射和箱内设备本身产生的热量，温度竟达到60℃。

如此高的温度极易造成配电箱内电器线圈、引线的绝缘老化而击穿烧坏;电器触头因温度太高而增长接触电阻，接触电阻增长又加重发热，如此恶性轮回终究导致配电箱触头烧坏；同时温度太高还会影响电器保护机能的稳定性、动作的靠得住性、计量的精确性。

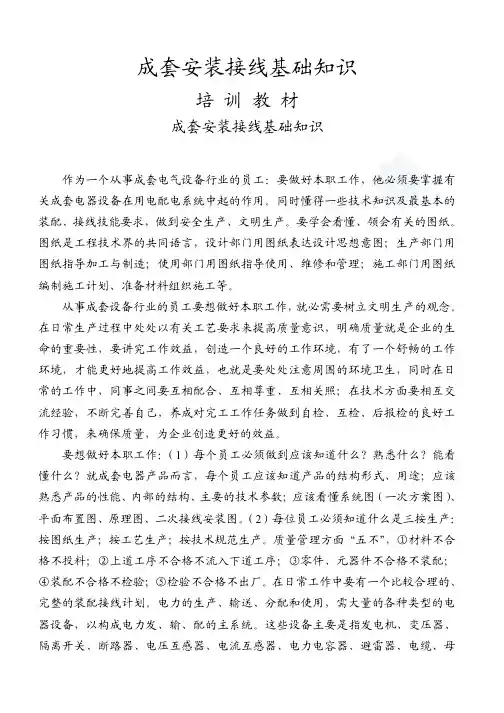

成套设备基础知识：成套电气设备基础知识----专业篇成套安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。

同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。

要学会看懂、领会有关的图纸。

图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。

从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。

在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。

要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。

（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。

质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。

在日常工作中要有一个比较合理的、完整的装配接线计划。

电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。

这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。

电气成套设备及元件知识汇总开关柜就是指按一定得线路方案将一次设备、二次设备组装而成得成套配电装置,就是用来对线路、设备实施控制、保护得,分固定式与手车式,而按进出线电压等级又可以分高压开关柜(固定式与手车式)与低压开关柜(固定式与抽屉式)。

开关柜得结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。

内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分:(1)进线柜:又叫受电柜,就是用来从电网上接受电能得设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜:也叫馈电柜或配电柜,就是用来分配电能得设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜:也叫母线分断柜,就是用来连接两段母线得设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式得要求或保证故障情况下有选择得切除负荷。

(4)PT柜:电压互感器柜,一般就是直接装设到母线上,以检测母线电压与实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器与避雷器等。

(5)隔离柜:就是用来隔离两端母线用得或者就是隔离受电设备与供电设备用得,它可以给运行人员提供一个可见得端点,以方便维护与检修作业。

由于隔离柜不具有分断、接通负荷电流得能力,所以在与其配合得断路器闭合得情况下,不能够推拉隔离柜得手车。

在一般得应用中,都需要设置断路器辅助接点与隔离手车得联锁,防止运行人员得误操作。

(6)电容器柜:也叫补偿柜,就是用来作改善电网得功率因数用得,或者说作无功补偿,主要得器件就就是并联在一起得成组得电容器组、投切控制回路与熔断器等保护用电器。

一般与进线柜并列安装,可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电得过程,所以不能直接用手触摸柜内得元器件,尤其就是电容器组;在断电后得一定时间内(根据电容器组得容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。

涨姿势！这些成套电器设备知识你都懂么？一、什么是成套电器成套电器即成套开关设备，它是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。

成套电器可分为：1、低压成套开关设备2、高压开关柜3、SF6封闭式组合电器（GIS）4、预装式变电站二、开关电器的作用：开关电器的主要功能是接通和断开电路，具体功能有：控制、保护、隔离、接地。

1、控制：根据电网或其他电能电路运行需要，把某部分设备或线路投入或退出运行，即在正常负荷电流条件下，接通或断开电路。

具有控制作用的开关电器有：断路器、负荷开关、接触器等。

2、保护：当电力线路或电气设备发生故障时将故障部分从电网快速切除保证电网中的无故障部分正常运行。

具有保护作用的开关电器有：断路器、熔断器、负荷开关等。

3、隔离：退出运行或需要进行检修的电力线路及设备从电网中切除（断开电源）后，还必须可靠地与电源隔离开来，使之与电源形成一个明显的断口，防止在误操作和过电压情况下接通电源，以保证设备和检修人员的安全。

具有隔离作用的开关电器有：高压隔离开关、低压刀开等。

4、接地：泄放掉电力线路和电力设备上的残余电荷、使电力线路和设备保持零电位，以防万一突然来电造成人身安全事故。

具有接地作用的开关电器有：接地开关、接地车、接地隔离开关、三工位负荷开关等。

三、开关电器的主要性能参数：1、额定电压：开关电器在规定的正常使用和性能条件下，能够连续运行的最高电压。

根据国标GB153-1993的规定我国电网的额定电压（系统标称电压）等级有0.22KV/0.38KV/0.38KV/0.66KV、1KV、3KV、6KV、10KV、35KV、66KV、110KV、220KV、500KV等。

按国标GB/T11022的规定，对于额定电压在220KV及以下的系统中的开关电器，其额定电压为系统电压的1.15倍有 3.6KV、7.2KV、12KV等。

电气成套设备及元件知识汇总开关柜就是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,就是用来对线路、设备实施控制、保护的,分固定式与手车式,而按进出线电压等级又可以分高压开关柜(固定式与手车式)与低压开关柜(固定式与抽屉式)。

开关柜的结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。

内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分:(1)进线柜:又叫受电柜,就是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜:也叫馈电柜或配电柜,就是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜:也叫母线分断柜,就是用来连接两段母线的设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜:电压互感器柜,一般就是直接装设到母线上,以检测母线电压与实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器与避雷器等。

(5)隔离柜:就是用来隔离两端母线用的或者就是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点,以方便维护与检修作业。

由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车。

在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。

(6)电容器柜:也叫补偿柜,就是用来作改善电网的功率因数用的,或者说作无功补偿,主要的器件就就是并联在一起的成组的电容器组、投切控制回路与熔断器等保护用电器。

一般与进线柜并列安装,可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其就是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。

成套电气设备知识汇总1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。

2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。

3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。

4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。

5、什么叫额定工作电流？在规定条件下，保证电器正常工作的电流值。

6、什么是直流电？直流电指电流方向一定，且大小不变的电流，如干电池。

7、什么叫交流电？是指方向、大小随时间变化的电流。

8、什么叫电流？物体内的电子在电场的作用下，有规则地向一个方向移动，就形成了电流。

电流“I”表示。

电流强度在数值上等于1秒钟内通过导线截面的电量的大小，通常用安培“A”表示，A、KA、mA、uA是不同单位的表示方法。

9、什么叫电压？水要有水位才流动，与此相似，要使电荷作用有规则的移动，必须在电路两端有一个电位差，这就称为电压，用符号“U”表示，数值通常用伏特“V”表示，有V、KV、mV、uV等几个单位表示。

一个电源（发电机、电池）能够使电流持续不断沿着电路流动，就是因为它能使电路两端产生和维持电位差的能力就叫电源的电动势，用“E”表示；单位“V”，关系电流的大小，与电阻两端的电压高低成正比，与电阻的大小成反比。

10、什么是欧姆定律？R＝U/I 式中：U：电压，R：电阻，I：电流，即回路中的电压与电流的比值。

U＝I×R I＝U/R R＝U/I11、什么叫节点？三个或二个以上电路、元件的会交点叫节点。

12、什么叫支路？两个节点间的电路叫支路。

13、什么叫回路？任意一个闭合的电路叫回路。

14、什么叫主回路？开关设备中预定关合和开断电路的所有导电部分。

15、什么叫控制回路？开关设备中，除主回路外，接入开、关；合、分闸操作回路的所有导电部分。
