晶向指数和晶面指数

1.4 晶向指数和晶面指数一晶向和晶面1 晶向晶向：空间点阵中各阵点列的方向（连接点阵中任意结点列的直线方向）。

晶体中的某些方向，涉及到晶体中原子的位置，原子列方向，表示的是一组相互平行、方向一致的直线的指向。

2 晶面晶面：通过空间点阵中任意一组阵点的平面（在点阵中由结点构成的平面）。

晶体中原子所构成的平面。

不同的晶面和晶向具有不同的原子排列和不同的取向。

材料的许多性质和行为（如各种物理性质、力学行为、相变、X光和电子衍射特性等）都和晶面、晶向有密切的关系。

所以，为了研究和描述材料的性质和行为，首先就要设法表征晶面和晶向。

为了便于确定和区别晶体中不同方位的晶向和晶面，国际上通用密勒（Miller）指数来统一标定晶向指数与晶面指数。

二晶向指数和晶面指数的确定1 晶向指数的确定方法三指数表示晶向指数[uvw]的步骤如图1所示。

(1)建立以晶轴a，b，c为坐标轴的坐标系，各轴上的坐标长度单位分别是晶胞边长a，b，c，坐标原点在待标晶向上。

(2)选取该晶向上原点以外的任一点P(xa，yb，zc)。

(3)将xa，yb，zc化成最小的简单整数比u，v，w，且u∶v∶w = xa∶yb∶zc。

(4)将u，v，w三数置于方括号内就得到晶向指数[uvw]。

图1 晶向指数的确定方法图2 不同的晶向及其指数当然，在确定晶向指数时，坐标原点不一定非选取在晶向上不可。

若原点不在待标晶向上，那就需要选取该晶向上两点的坐标P(x1，y1，z1)和Q(x2，y2，z2)，然后将(x1-x2)，(y1-y2)，(z 1-z 2)三个数化成最小的简单整数u ，v ，w ，并使之满足u ∶v ∶w =(x 1-x 2)∶(y 1-y 2)∶(z 1-z 2)。

则[uvw ]为该晶向的指数。

显然，晶向指数表示了所有相互平行、方向一致的晶向。

若所指的方向相反，则晶向指数的数字相同，但符号相反，如图3中[001]与[010]。

说明： a 指数意义：代表相互平行、方向一致的所有晶向。

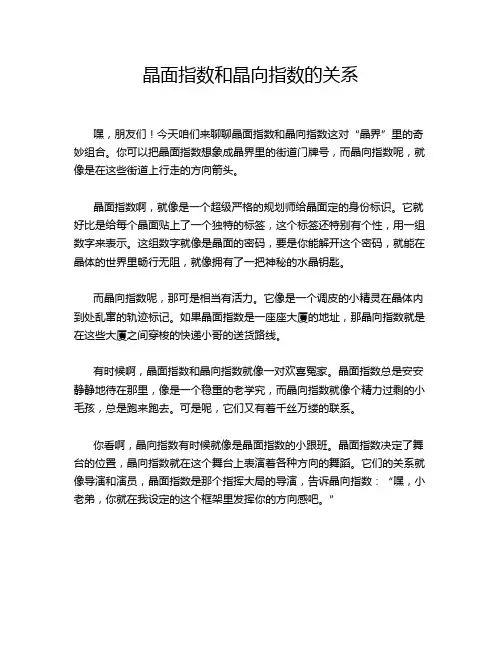

晶面指数和晶向指数的关系嘿，朋友们！今天咱们来聊聊晶面指数和晶向指数这对“晶界”里的奇妙组合。

你可以把晶面指数想象成晶界里的街道门牌号，而晶向指数呢，就像是在这些街道上行走的方向箭头。

晶面指数啊，就像是一个超级严格的规划师给晶面定的身份标识。

它就好比是给每个晶面贴上了一个独特的标签，这个标签还特别有个性，用一组数字来表示。

这组数字就像是晶面的密码，要是你能解开这个密码，就能在晶体的世界里畅行无阻，就像拥有了一把神秘的水晶钥匙。

而晶向指数呢，那可是相当有活力。

它像是一个调皮的小精灵在晶体内到处乱窜的轨迹标记。

如果晶面指数是一座座大厦的地址，那晶向指数就是在这些大厦之间穿梭的快递小哥的送货路线。

有时候啊，晶面指数和晶向指数就像一对欢喜冤家。

晶面指数总是安安静静地待在那里，像是一个稳重的老学究，而晶向指数就像个精力过剩的小毛孩，总是跑来跑去。

可是呢，它们又有着千丝万缕的联系。

你看啊，晶向指数有时候就像是晶面指数的小跟班。

晶面指数决定了舞台的位置，晶向指数就在这个舞台上表演着各种方向的舞蹈。

它们的关系就像导演和演员，晶面指数是那个指挥大局的导演，告诉晶向指数：“嘿，小老弟，你就在我设定的这个框架里发挥你的方向感吧。

”要是把晶体比作一个巨大的迷宫，晶面指数就是迷宫里各个区域的划分标识，晶向指数就是在这些区域里找路的冒险者留下的路线标记。

晶面指数可能会傲娇地说：“没有我，你都不知道自己在迷宫的哪一块呢！”晶向指数也会不甘示弱：“哼，没有我的方向指引，你知道路该怎么走吗？”再夸张点说，晶面指数就像是天空中固定的星座位置，晶向指数则是流星划过的轨迹。

星座位置稳定不变，给天空划分了区域，而流星轨迹则在星座之间穿梭，给天空带来了动态的美感。

这晶面指数和晶向指数在晶体的世界里就是这么独特又有趣的存在。

它们相互依存，共同构建了晶体这个神秘又奇妙的微观世界。

就像两个性格迥异却又配合默契的小伙伴，在微观的舞台上演绎着属于它们的精彩故事。

晶向指数和晶面指数例题晶向指数和晶面指数是晶体学中非常基础的概念，它们用于描述晶体内部的结构和性质。

在本文中，我们将通过几个例题来介绍晶向指数和晶面指数的概念和应用。

一、晶向指数晶向指数是用来表示晶体中某个方向的指标，通常用方向余弦表示。

举个例子，假设有一个晶体，其晶格常数为a，b，c，那么其晶向指数(hkl)表示为：(hkl) = (h/a, k/b, l/c)其中h，k，l是整数，表示晶体中某个方向的坐标。

这个晶向指数(hkl)表示的是晶体中从原点出发，经过(h, k, l)个晶格常数所到达的点的位置。

下面是一个例题：例1：一个简单立方晶体，其晶格常数为a，求以下晶向的晶向指数：（1）[100]；（2）[110]；（3）[111]。

解：（1）[100]方向的晶向指数为(1, 0, 0)；（2）[110]方向的晶向指数为(1, 1, 0)；（3）[111]方向的晶向指数为(1, 1, 1)。

二、晶面指数晶面指数是用来表示晶体中某个晶面的指标，通常用晶面法向量的坐标表示。

举个例子，假设有一个晶体，其晶格常数为a，b，c，那么其晶面指数(hkl)表示为：(hkl) = [h, k, l]其中h，k，l是整数，表示晶面法向量的坐标。

这个晶面指数(hkl)表示的是晶体中法向量的坐标。

下面是一个例题：例2：一个简单立方晶体，其晶格常数为a，求以下晶面的晶面指数：（1）(100)；（2）(110)；（3）(111)。

解：（1）(100)晶面的晶面指数为[1, 0, 0]；（2）(110)晶面的晶面指数为[1, 1, 0]；（3）(111)晶面的晶面指数为[1, 1, 1]。

三、晶向指数和晶面指数的应用晶向指数和晶面指数在晶体学中有着重要的应用。

举个例子，它们可以用于描述晶体中的晶面间距、晶体的晶体学性质等。

下面是一个例题：例3：一个简单立方晶体，其晶格常数为a，试判断以下晶向是否相等：（1）[100]和[010]；（2）[110]和[1-10]；（3）[111]和[1-1-1]。

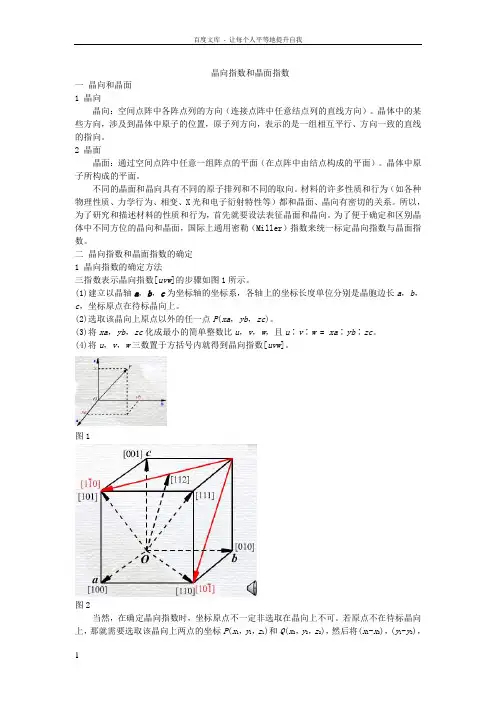

晶向指数和晶面指数一晶向和晶面1 晶向晶向：空间点阵中各阵点列的方向（连接点阵中任意结点列的直线方向）。

晶体中的某些方向，涉及到晶体中原子的位置，原子列方向，表示的是一组相互平行、方向一致的直线的指向。

2 晶面晶面：通过空间点阵中任意一组阵点的平面（在点阵中由结点构成的平面）。

晶体中原子所构成的平面。

不同的晶面和晶向具有不同的原子排列和不同的取向。

材料的许多性质和行为（如各种物理性质、力学行为、相变、X光和电子衍射特性等）都和晶面、晶向有密切的关系。

所以，为了研究和描述材料的性质和行为，首先就要设法表征晶面和晶向。

为了便于确定和区别晶体中不同方位的晶向和晶面，国际上通用密勒（Miller）指数来统一标定晶向指数与晶面指数。

二晶向指数和晶面指数的确定1 晶向指数的确定方法三指数表示晶向指数[uvw]的步骤如图1所示。

(1)建立以晶轴a，b，c为坐标轴的坐标系，各轴上的坐标长度单位分别是晶胞边长a，b，c，坐标原点在待标晶向上。

(2)选取该晶向上原点以外的任一点P(xa，yb，zc)。

(3)将xa，yb，zc化成最小的简单整数比u，v，w，且u∶v∶w = xa∶yb∶zc。

(4)将u，v，w三数置于方括号内就得到晶向指数[uvw]。

图1图2当然，在确定晶向指数时，坐标原点不一定非选取在晶向上不可。

若原点不在待标晶向上，那就需要选取该晶向上两点的坐标P(x1，y1，z1)和Q(x2，y2，z2)，然后将(x1-x2)，(y1-y2)，(z 1-z 2)三个数化成最小的简单整数u ，v ，w ，并使之满足u ∶v ∶w =(x 1-x 2)∶(y 1-y 2)∶(z 1-z 2)。

则[uvw ]为该晶向的指数。

显然，晶向指数表示了所有相互平行、方向一致的晶向。

若所指的方向相反，则晶向指数的数字相同，但符号相反，如图3中[001]与[010]。

说明：a 指数意义：代表相互平行、方向一致的所有晶向。

b 负值：标于数字上方，表示同一晶向的相反方向。

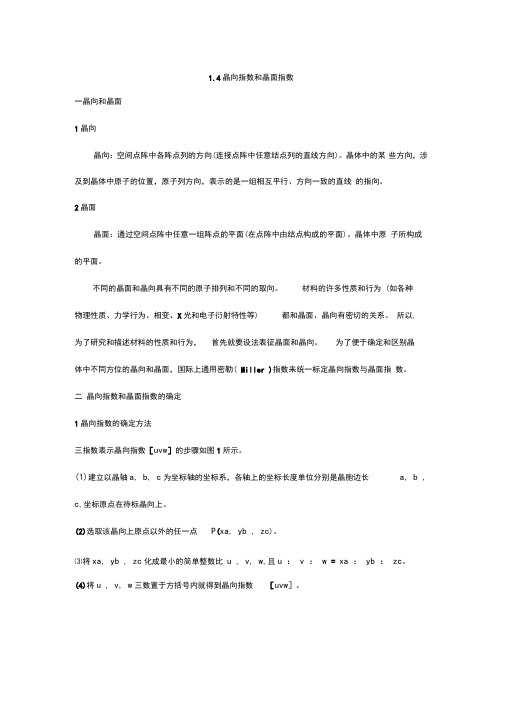

1.4 晶向指数和晶面指数一晶向和晶面1 晶向晶向：空间点阵中各阵点列的方向（连接点阵中任意结点列的直线方向）。

晶体中的某些方向，涉及到晶体中原子的位置，原子列方向，表示的是一组相互平行、方向一致的直线的指向。

2 晶面晶面：通过空间点阵中任意一组阵点的平面（在点阵中由结点构成的平面）。

晶体中原子所构成的平面。

不同的晶面和晶向具有不同的原子排列和不同的取向。

材料的许多性质和行为（如各种物理性质、力学行为、相变、X光和电子衍射特性等）都和晶面、晶向有密切的关系。

所以，为了研究和描述材料的性质和行为，首先就要设法表征晶面和晶向。

为了便于确定和区别晶体中不同方位的晶向和晶面，国际上通用密勒（Miller）指数来统一标定晶向指数与晶面指数。

二晶向指数和晶面指数的确定1 晶向指数的确定方法三指数表示晶向指数[uvw]的步骤如图1所示。

(1)建立以晶轴a，b，c为坐标轴的坐标系，各轴上的坐标长度单位分别是晶胞边长a，b，c，坐标原点在待标晶向上。

(2)选取该晶向上原点以外的任一点P(xa，yb，zc)。

(3)将xa，yb，zc化成最小的简单整数比u，v，w，且u∶v∶w = xa∶yb∶zc。

(4)将u，v，w三数置于方括号内就得到晶向指数[uvw]。

图1 晶向指数的确定方法图2 不同的晶向及其指数当然，在确定晶向指数时，坐标原点不一定非选取在晶向上不可。

若原点不在待标晶向上，那就需要选取该晶向上两点的坐标P(x1，y1，z1)和Q(x2，y2，z2)，然后将(x1-x2)，(y1-y2)，(z 1-z 2)三个数化成最小的简单整数u ，v ，w ，并使之满足u ∶v ∶w =(x 1-x 2)∶(y 1-y 2)∶(z 1-z 2)。

则[uvw ]为该晶向的指数。

显然，晶向指数表示了所有相互平行、方向一致的晶向。

若所指的方向相反，则晶向指数的数字相同，但符号相反，如图3中[001]与[010]。

说明：a 指数意义：代表相互平行、方向一致的所有晶向。

1.4晶向指数和晶面指数一晶向和晶面1晶向晶向：空间点阵中各阵点列的方向(连接点阵中任意结点列的直线方向)。

晶体中的某些方向，涉及到晶体中原子的位置，原子列方向，表示的是一组相互平行、方向一致的直线的指向。

2晶面晶面：通过空间点阵中任意一组阵点的平面(在点阵中由结点构成的平面)。

晶体中原子所构成的平面。

不同的晶面和晶向具有不同的原子排列和不同的取向。

材料的许多性质和行为 (如各种物理性质、力学行为、相变、X光和电子衍射特性等) 都和晶面、晶向有密切的关系。

所以,为了研究和描述材料的性质和行为，首先就要设法表征晶面和晶向。

为了便于确定和区别晶体中不同方位的晶向和晶面，国际上通用密勒( Miller )指数来统一标定晶向指数与晶面指数。

二晶向指数和晶面指数的确定1晶向指数的确定方法三指数表示晶向指数［uvw］的步骤如图1所示。

(1)建立以晶轴a, b, c为坐标轴的坐标系，各轴上的坐标长度单位分别是晶胞边长a, b , c,坐标原点在待标晶向上。

(2)选取该晶向上原点以外的任一点P(xa, yb , zc)。

⑶将xa, yb , zc化成最小的简单整数比u , v, w,且u ： v ： w = xa ： yb ： zc。

(4)将u , v, w三数置于方括号内就得到晶向指数［uvw］。

图1晶向指数的确定方法图2不同的晶向及其指数当然，在确定晶向指数时，坐标原点不一定非选取在晶向上不可。

若原点不在待标晶向上，那就需要选取该晶向上两点的坐标P(x i, y i ,z i)和Q(x2,y2, Z2),然后将(X1-X2), (y i-y2), (Z1-Z2)三个数化成最小的简单整数u, v,w,并使之满足u ： v ： w=( X1-X2)：(y i-y2)：(z i-Z2)。

则[uvw ]为该晶向的指数。

显然，晶向指数表示了所有相互平行、方向一致的晶向。

若所指的方向相反，则晶向指数的数字相同，但符号相反，如图3中[0 10]与[010]。

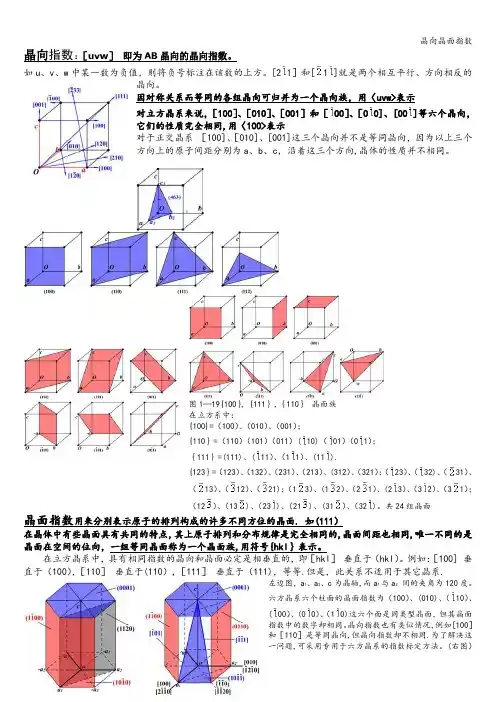

晶向晶面指数晶向指数：［uvw］即为AB晶向的晶向指数。

如u、v、w中某一数为负值，则将负号标注在该数的上方。

[21］和[1]就是两个相互平行、方向相反的晶向。

因对称关系而等同的各组晶向可归并为一个晶向族，用〈uvw>表示对立方晶系来说，［100］、［010］、［001］和［00］、［00]、[00]等六个晶向，它们的性质完全相同,用〈100>表示对于正交晶系［100]、［010]、[001]这三个晶向并不是等同晶向，因为以上三个方向上的原子间距分别为a、b、c，沿着这三个方向,晶体的性质并不相同。

图1—19{100｝，{111｝,｛110｝晶面族在立方系中：{100}=（100）、（010）、（001）；{110｝=（110）（101）（011）(10)（01）（01）；｛111｝=(111)、(11）、（11）、(11).{123｝=（123）、（132）、（231）、（213）、(312）、（321）；（23）、（32)、（31）、（13）、（12）、（21)；（13）、(12）、（21）、(23）、（32）、（31）；（12）、（13)、（23)、（21)、(31）、（32)。

共24组晶面晶面指数用来分别表示原子的排列构成的许多不同方位的晶面. 如(111）在晶体中有些晶面具有共同的特点，其上原子排列和分布规律是完全相同的,晶面间距也相同,唯一不同的是晶面在空间的位向，一组等同晶面称为一个晶面族,用符号{hkl｝表示。

在立方晶系中，具有相同指数的晶向和晶面必定是相垂直的，即［hkl］垂直于（hkl）。

例如：［100] 垂直于（100），［110］垂直于(110）,［111］垂直于（111)，等等.但是，此关系不适用于其它晶系.左边图，a1、a2、c为晶轴,而a1与a2间的夹角为120度。

六方晶系六个柱面的晶面指数为（100）、(010)、（10）、(00）、(00）、（10)这六个面是同类型晶面，但其晶面指数中的数字却相同。

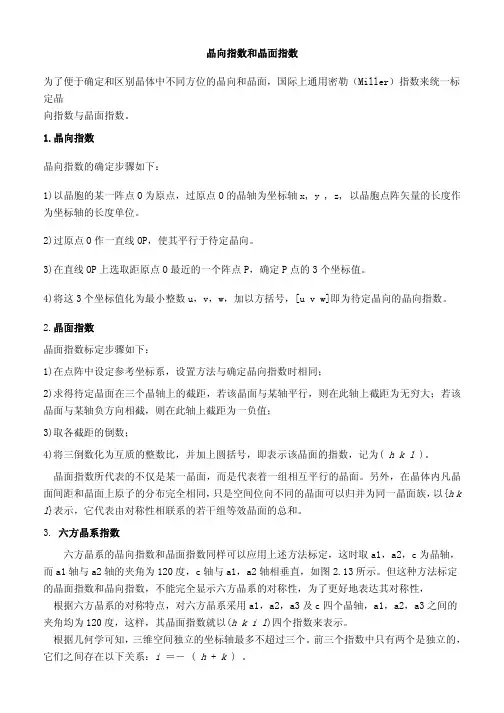

晶向指数和晶面指数为了便于确定和区别晶体中不同方位的晶向和晶面，国际上通用密勒（Miller）指数来统一标定晶向指数与晶面指数。

1.晶向指数晶向指数的确定步骤如下：1)以晶胞的某一阵点O为原点，过原点O的晶轴为坐标轴x, y , z, 以晶胞点阵矢量的长度作为坐标轴的长度单位。

2)过原点O作一直线OP，使其平行于待定晶向。

3)在直线OP上选取距原点O最近的一个阵点P，确定P点的3个坐标值。

4)将这3个坐标值化为最小整数u，v，w，加以方括号，[u v w]即为待定晶向的晶向指数。

2.晶面指数晶面指数标定步骤如下：1)在点阵中设定参考坐标系，设置方法与确定晶向指数时相同；2)求得待定晶面在三个晶轴上的截距，若该晶面与某轴平行，则在此轴上截距为无穷大；若该晶面与某轴负方向相截，则在此轴上截距为一负值；3)取各截距的倒数；4)将三倒数化为互质的整数比，并加上圆括号，即表示该晶面的指数，记为( h k l )。

　晶面指数所代表的不仅是某一晶面，而是代表着一组相互平行的晶面。

另外，在晶体内凡晶面间距和晶面上原子的分布完全相同，只是空间位向不同的晶面可以归并为同一晶面族，以{h k l}表示，它代表由对称性相联系的若干组等效晶面的总和。

3. 六方晶系指数六方晶系的晶向指数和晶面指数同样可以应用上述方法标定，这时取a1，a2，c为晶轴，而a1轴与a2轴的夹角为120度，c轴与a1，a2轴相垂直，如图2.13所示。

但这种方法标定的晶面指数和晶向指数，不能完全显示六方晶系的对称性，为了更好地表达其对称性，根据六方晶系的对称特点，对六方晶系采用a1，a2，a3及c四个晶轴，a1，a2，a3之间的夹角均为120度，这样，其晶面指数就以(h k i l)四个指数来表示。

根据几何学可知，三维空间独立的坐标轴最多不超过三个。

前三个指数中只有两个是独立的，它们之间存在以下关系：i ＝－ ( h + k ) 。

采用4轴坐标时，晶向指数的确定原则仍同前述（见图2.14），晶向指数可用｛u v t w｝来表示，这里 u + v = - t。

密勒指数包括①晶向指数②晶面指数③晶带轴指数()
弗里曼德勒指数是一种量晶体结构的定量方法，用于衡量其在晶面上的排列状态，使其表现出一种较好的拓扑结构，主要包括以下三种指数：
①晶向指数：晶体的晶向指数是它的空间结构、聚集体和部分性质的量化表示，用来衡量杂质的含量、晶面的空间位置、晶体的内部结构和内部界面的形状等。

②晶面指数：晶体的晶面指数用向量、标量和晶体中三大类材料（正面、背面、晶面）的比例表示，衡量晶体晶面立体分布的密度、面积以及基面型的分布状况等。

③晶带轴指数：晶带轴指数是晶体的空间排列所形成的锥带状空间原子排列模型，用来衡量晶体晶带轴和螺旋轴的类型、晶面螺旋带的数量、方向夹角以及离心率等指标。

总之，弗里曼德勒指数是衡量晶体拓扑结构的一种方法，它由晶向指数、晶面指数和晶带轴指数组成，反映晶体杂质、晶面空间位置、晶体内部结构、晶带轴类型以及晶体晶面立体分布和面积的特征。

它可以更有效地识别晶体的类型、表面形貌以及晶体的界面信息，为晶体的处理和分类提供参考。
