模电试卷+9道经典题型

模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。

A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。

A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。

A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。

A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。

A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。

A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。

答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。

答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。

答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。

答案：非线性5. 负反馈可以提高放大电路的________。

模拟电子试题技术及答案模拟电子技术试题一、单项选择题（每题2分，共20分）1. 在模拟电路中，晶体三极管的放大作用主要依靠其内部的什么区域来实现？A. 发射区B. 基区C. 集电区D. 所有区域2. 理想运算放大器的开环增益通常认为是多少？A. 100dBB. 1000dBC. 10000dBD. 无穷大3. 在模拟电子技术中，波特图是用来描述什么的？A. 频率响应B. 电压增益C. 电流增益D. 功率消耗4. 以下哪个元件不是构成模拟滤波器的基本元件？A. 电阻B. 电容C. 电感D. 二极管5. 在多级放大电路中，级间耦合通常采用哪种方式？A. 直接耦合B. 变压器耦合C. 光电耦合D. 电容器耦合6. 负反馈在放大电路中的作用是什么？A. 提高增益B. 降低噪声C. 增加非线性失真D. 减少带宽7. 差分放大器的主要优点是什么？A. 提高共模抑制比B. 降低共模抑制比C. 增加电源消耗D. 减少输出阻抗8. 在模拟电路设计中，带宽通常指的是什么？A. 信号的频率范围B. 电路的物理尺寸C. 电路的最大功耗D. 电路的最小增益9. 为了减少放大电路的非线性失真，通常采用什么方法？A. 增加电源电压B. 采用负反馈C. 增加信号源阻抗D. 减少负载阻抗10. 在模拟电子技术中，稳定性是指什么？A. 电路不会因温度变化而失效B. 电路不会因负载变化而失效C. 电路不会因电源变化而失效D. 所有上述情况二、填空题（每空3分，共30分）11. 在共射放大电路中，若三极管的β为100，则当基极电流为1mA 时，集电极电流为______ mA。

12. 理想二极管的伏安特性是单向导电性，其正向导通电压为______ V。

13. 在RC低通滤波器中，若电容C为1μF，电阻R为1kΩ，则其-3dB截止频率为______ Hz。

14. 运算放大器的输入阻抗非常高，通常可以达到______Ω。

15. 为了提高放大电路的稳定性，通常在电路中引入______反馈。

模电试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 滤波B. 整流C. 放大D. 调制答案：C2. 运算放大器的差分输入电压是指（）。

A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案：B3. 理想运算放大器的开环增益是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 共发射极放大电路中的电流放大倍数β是指（）。

A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案：C6. 晶体管的静态工作点设置不正确可能导致（）。

A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B8. 在模拟电路中，电源去耦是指（）。

A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案：D9. 场效应管的控制极是（）。

B. 源极C. 漏极D. 基极答案：A10. 模拟信号的数字化过程包括（）。

A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案：A二、填空题（每空1分，共10分）1. 放大器的输入电阻越大，对前级电路的________越好。

答案：负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高3. 差分放大器可以有效地放大两个输入端之间的________。

答案：差模信号4. 运算放大器的饱和输出电压通常为________V或________V。

答案：+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。

《模电》经典题目-含答案《模电》经典题目-含答案模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。

a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。

a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。

当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。

b. 40dBc. 37dBd. 3dB图1-4 图1-55．LC 正弦波振荡电路如图1-5所示，该电路（）。

a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。

已知静态时，V o =V c1－V c ２＝０，设差模电压增益100vd=A &，共模电压增益mV 5V mV,10,0i2i1c===V A V ，则输出电压oV 为（）。

a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEOI 为（）。

CEO I I = b. CEO2CEO1CEO I I I +=c. CEO1CEO I I = d. CEO12CEO2CEO )1(I I I β++= 8．某仪表放大电路，要求R i 大，输出电流稳定，应选（）。

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

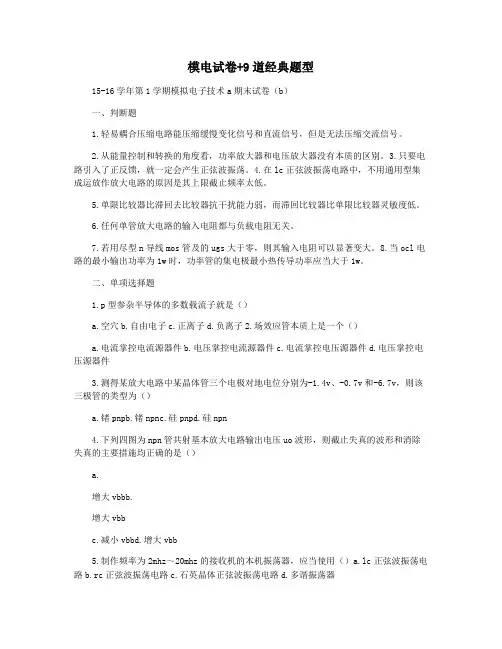

模电试卷+9道经典题型15-16学年第1学期模拟电子技术a期末试卷（b）一、判断题1.轻易耦合压缩电路能压缩缓慢变化信号和直流信号，但是无法压缩交流信号。

2.从能量控制和转换的角度看，功率放大器和电压放大器没有本质的区别。

3.只要电路引入了正反馈，就一定会产生正弦波振荡。

4.在lc正弦波振荡电路中，不用通用型集成运放作放大电路的原因是其上限截止频率太低。

5.单限比较器比滞回去比较器抗干扰能力弱，而滞回比较器比单限比较器灵敏度低。

6.任何单管放大电路的输入电阻都与负载电阻无关。

7.若用尽型n导线mos管及的ugs大于零，则其输入电阻可以显著变大。

8.当ocl电路的最小输出功率为1w时，功率管的集电极最小热传导功率应当大于1w。

二、单项选择题1.p型参杂半导体的多数载流子就是（）a.空穴b.自由电子c.正离子d.负离子2.场效应管本质上是一个（）a.电流掌控电流源器件b.电压掌控电流源器件c.电流掌控电压源器件d.电压掌控电压源器件3.测得某放大电路中某晶体管三个电极对地电位分别为-1.4v、-0.7v和-6.7v，则该三极管的类型为（）a.锗pnpb.锗npnc.硅pnpd.硅npn4.下列四图为npn管共射基本放大电路输出电压uo波形，则截止失真的波形和消除失真的主要措施均正确的是（）a.增大vbbb.增大vbbc.减小vbbd.增大vbb5.制作频率为2mhz～20mhz的接收机的本机振荡器，应当使用（）a.lc正弦波振荡电路b.rc正弦波振荡电路c.石英晶体正弦波振荡电路d.多谐振荡器6.要求将电流信号转换成与之成稳定关系的电压信号，应引入（）a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈7.差分放大器中，若ui1=2.02v，ui2=l.98v，则uid、uic分别为（）a.2v、0.02vb.2v、4vc.0.04v、2vd.0.02v、0.04v8.设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大10mω，输出电阻小于100ω，第一级和第二级应分别采用（）a.共漏电路、共射电路b.共源电路、共射电路c.共基电路、共漏电路d.共源电路、共集电路9.反应场效应管放大能力的一个重要参数是（）a.输入电阻b.输出电阻c.击穿电压d.跨导10.互补输出级采用共集形式是为了使（）a.电压放大倍数大b.不失真输出电压大c.带负载能力强d.交越失真小11.为避免50hz的电网电压阻碍，可以在电路中加一个（）a.低通滤波器b.带阻滤波器c.带通滤波器d.高通滤波器12.要求稳压电路的输出电压为5v～10v，最大负载电流为3a，应采用（）a.电感滤波、串联型管稳压电路b.电感滤波、稳压管稳压电路c.电容滤波、稳压管稳压电路d.电容滤波、串联型管稳压电路13.在图示单相桥式整流电路中，未知电容c八十rlc≥t(3～5)/2（t为输出正弦波电压周期），变压器二次电压的有效值为u2=10v，一个二极管开路，而且电容c开路时uo(av)≈（）a.9vb.12vc.14vd.4.5v14.负反馈压缩电路就是以减少电路的（）去提升电路的其它性能指标。

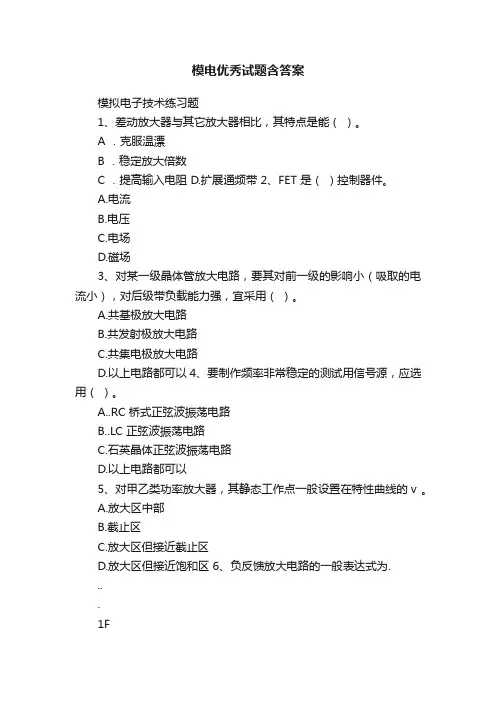

模电优秀试题含答案模拟电子技术练习题1、差动放大器与其它放大器相比，其特点是能（）。

A ．克服温漂B ．稳定放大倍数C ．提高输入电阻 D.扩展通频带 2、FET 是（）控制器件。

A.电流B.电压C.电场D.磁场3、对某一级晶体管放大电路，要其对前一级的影响小（吸取的电流小），对后级带负载能力强，宜采用（）。

A.共基极放大电路B.共发射极放大电路C.共集电极放大电路D.以上电路都可以 4、要制作频率非常稳定的测试用信号源，应选用（）。

A..RC 桥式正弦波振荡电路B..LC 正弦波振荡电路C.石英晶体正弦波振荡电路D.以上电路都可以5、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的v 。

A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区 6、负反馈放大电路的一般表达式为....1FA A A f +=，当11..>+F A 时，表明放大电路引入了（）。

A ．负反馈B ．正反馈C ．自激振荡 D.干扰7、已知输入信号的频率为10KHZ~12KHZ ，为了防止干扰信号的混入，应选用（）滤波电路。

A ．高通 B ．低通 C ．带通 D.带阻8、负反馈放大电路产生自激振荡条件是（）。

A ．1..=F AB ．1..-=F AC ．1..>F A D. 1..<F A 9、在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为（）。

A ．1WB ．0.5WC ．0.2W D.无法确定 10、PN 结外加正向电压时，其空间电荷区（）。

A.不变B.变宽C.变窄D.无法确定11．当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E （）。

A. >，> B.<，< C. =，= D.≤，≤ 12、共模抑制比越大表明电路（）。

A.放大倍数越稳定B.交流放大倍数越大C.输入信号中差模成分越大D.抑制温漂能力越大 13、负反馈所能抑制的干扰和噪音是（）。

模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。

答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。

答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。

答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。

答案：电流5. 稳压二极管的稳定电压值通常在______V左右。

答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。

模电笔试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 理想运算放大器的输入阻抗是：A. 有限值B. 零C. 无穷大D. 负值答案：C3. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D4. 放大器的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 输入阻抗与输出阻抗的比值答案：A5. 理想二极管的正向导通电压为：A. 0VB. 0.7VC. 0.6VD. 1.5V答案：A6. 以下哪种器件不是模拟集成电路？A. 运算放大器B. 模拟开关C. 逻辑门D. 模拟多路复用器答案：C7. 在模拟电路中，信号的频率范围通常是指：A. 直流到几十兆赫兹B. 几十兆赫兹到吉赫兹C. 吉赫兹到太赫兹D. 太赫兹以上答案：A8. 以下哪种类型的放大器不能提供电压增益？A. 共射放大器B. 共基放大器C. 共集电极放大器D. 共源放大器答案：C9. 在模拟电路设计中，通常使用哪种类型的电容作为滤波电容？A. 陶瓷电容B. 电解电容C. 钽电容D. 所有选项答案：D10. 以下哪种元件不适用于模拟信号的整形？A. 运算放大器B. 逻辑门C. 比较器D. 晶体管答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，信号的幅度、频率和_________是信号的三个基本参数。

答案：相位2. 模拟电路中，使用_______可以提高电路的输入阻抗。

答案：缓冲器3. 在模拟电路中，为了减少噪声干扰，通常采用_______技术。

答案：接地4. 模拟信号的频率响应是指在一定频率范围内，信号的_________保持不变的特性。

答案：幅度5. 在模拟电路中，为了实现信号的隔离，可以使用_________变压器。

答案：隔离三、简答题（每题5分，共20分）1. 简述运算放大器的虚短和虚断概念。

《模拟电子技术》模拟试题一一、填空题：（每空 1 分共 40 分）1、PN 结正偏时导通，反偏时截止，所以 PN 结具有单向导电性。

2、漂移电流是温度电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。

3、所谓理想二极管，就是当其正偏时，结电阻为 0，等效成一条直线；当其反偏时，结电阻为无穷，等效成断开；4、三极管是电流控制元件，场效应管是电压控制元件。

5、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。

6、当温度升高时，晶体三极管集电极电流 Ic 变小，发射结压降不变。

7、三极管放大电路共有三种组态分别是共基、共射、共集放大电路。

8、为了稳定三极管放大电路的静态工作点，采用电压并联负反馈，为了稳定交流输出电流采用串联负反馈。

9、负反馈放大电路和放大倍数AF=1/（1/A+F），对于深度负反馈放大电路的放大倍数AF=1/ F。

10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW，其中BW=fH –fL，1+AF称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号。

12、为了消除乙类互补功率放大器输出波形的交越失真，而采用甲乙类互补功率放大器。

13、OCL 电路是双电源互补功率放大电路；OTL 电路是单电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数小于近似等于 1，输入电阻大，输出电阻小等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。

16、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。

17、模拟乘法器输出与输入的关系式是U0=KUxUy，电路符号是。

二、选择题（每空2 分共30 分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B ）状态，但其两端电压必须（C ），它的稳压值Uz 才有导通电流，否则处于（ F ）状态。

模拟电子技术试题及答案一、单项选择题（每题2分，共10分）1. 模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 晶体管的放大作用主要取决于其：A. 集电极B. 发射极C. 基极D. 所有极答案：C4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：D5. 在运算放大器电路中，虚短是指：A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是模拟信号的特点？A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案：ACD2. 运算放大器的典型应用包括：A. 放大器B. 信号整形C. 振荡器D. 电源答案：ABC3. 模拟电路中常用的滤波器类型包括：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD4. 以下哪些因素会影响晶体管的放大能力？A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案：ABD5. 在模拟电路中，负反馈的作用包括：A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案：ABD三、填空题（每题2分，共10分）1. 在模拟电路中，信号的放大是通过________来实现的。

答案：晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。

答案：零3. 模拟电路中的噪声通常来源于________和________。

答案：电源和环境4. 模拟信号的频率范围通常从直流（DC）到________赫兹。

答案：几十兆5. 在模拟电路设计中，________是用来减少信号失真的。

答案：负反馈四、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的区别。

模拟电路考试题和答案第一部分：选择题1.运放放大电路的基本组成部分是： A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时，可以发现输出电压始终在变化，这是因为： A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中，输入端的电流为： A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时，输出电压为： A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于： A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分：填空题1.当运放工作在不同的输入信号倍数时，输出电压也会按照输入信号倍数的 _______ 倍进行放大。

2.当电路有一个虚拟地点时，该点的电压等于 ___________。

3.在一个电流放大器中，如果输入电流为2mA，放大倍数为1000，则输出电流为 ___________。

4.当使用负反馈电路时，可以有效地降低电路输出的_______。

第三部分：解答题1.请解释什么是运放的本振？答：运放的本振是指输入端没有任何输入信号时，输出端产生的固定的偏移电压。

这个固定的偏移电压可以导致电路的不稳定性，并且会引入误差。

2.请描述运放的开环增益和闭环增益之间的关系。

答：运放的开环增益是指在没有任何反馈的情况下，运放输出端电压与输入端电压之间的比值。

闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。

闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。

开环增益大，说明运放具有较大的放大能力，但同时也会引入较大的误差。

模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。

答案：∞2. 理想运算放大器的输出电阻是______Ω。

答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。

答案：负4. 模拟电路中的积分器对应于数学上的______运算。

答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。

答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。

模电考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，以下哪个元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的开环增益通常在什么范围内？A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案：D3. 下列哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案：B4. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案：C5. 在模拟电路设计中，以下哪个不是噪声的来源？A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案：B6. 一个二阶低通滤波器的截止频率是1kHz，若要将其转换为高通滤波器，其截止频率将如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：A7. 什么是共模抑制比（CMRR）？A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案：B8. 一个理想二极管的正向导通电压是多少？A. 0VB. 0.7VC. 1.5VD. 3.3V答案：B9. 在模拟电路设计中，以下哪个不是电源管理的考虑因素？A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案：D10. 什么是增益带宽积（GBW）？A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案：A二、简答题（每题10分，共30分）1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。

答案：非反相放大器是一种基本的运算放大器应用，其工作原理基于运算放大器的虚短和虚断特性。

在非反相放大器中，输入信号被连接到运算放大器的非反相输入端，输出信号则从运算放大器的输出端获得。

由于运算放大器的高增益，输出信号是输入信号的线性放大版本，其增益由反馈电阻和输入电阻的比值决定。

模电测试题及答案一、选择题（每题5分，共20分）1. 在模拟电路中，三极管的基本放大作用是通过改变哪个参数来实现的？A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案：C2. 理想运算放大器的输入阻抗是：A. 零B. 无穷大C. 有限值D. 负值答案：B3. 在共发射极放大电路中，输出电压与输入电压相位关系是：A. 同相B. 反相C. 正交D. 无固定相位关系答案：B4. 以下哪个元件不是模拟电路中的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D二、填空题（每空3分，共15分）1. 在模拟电路中，放大器的增益可以通过改变________来调节。

答案：电阻值2. 运算放大器的输出电压范围受到________的限制。

答案：电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高4. 模拟电路中的反馈可以分为________和________。

答案：正反馈，负反馈5. 模拟电路中的噪声主要来源于________和________。

答案：电源，半导体器件三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路通常使用模拟信号，如电压或电流的连续变化，来表示信息；数字电路则使用二进制数字信号，即0和1，来表示信息。

2. 描述运算放大器的基本组成及其工作原理。

答案：运算放大器主要由输入级、中间级和输出级组成。

输入级通常为差分放大器，用于放大两个输入端之间的电压差；中间级为高增益放大级，进一步放大信号；输出级则负责将放大后的信号输出。

运算放大器的工作原理基于负反馈原理，通过调整反馈电阻来控制放大倍数。

四、计算题（每题15分，共30分）1. 给定一个共发射极放大电路，其静态工作点为Vcc=12V，Rc=2kΩ，Re=1kΩ，β=100，求该电路的静态集电极电流Ic。

模电试卷一， 单项选择题1.发射结J e____,集电结J c____,是BJT 工作在放大区的外部条件。

A,正偏，正偏 B,正偏，反偏 C 反偏,正偏, D 反偏，反偏2,稳压管是利用PN 结的__B___来达到稳压目的的。

A,单向导电性 B ，反向击穿性 C 电容特性3,差动放大电路由双端输入变为单端输入，其空载差模电压放大倍数为（） A,不变B,减小一半C 增大一倍,D,不确定4,在分压式偏置稳定的共射放大电路中，设置射极旁路电容C E 的目的是( )。

A,旁路交流信号，使不至于Au 降低 B 隔直耦合, C ,稳定Q 点 D, 提高电流增益5,差动放大电路是为了（）而设置的，这主要是通过（）来实现的。

A,稳定放大倍数，利用参数对称的差分对管 B,抑制温度漂移，使用有源负载 C,稳定放大倍数，使用有源负载D,抑制温度漂移，利用参数对称的差分对管6,放大电路的通频带频率范围近似为（）。

A , f H ~f L ,B , 0.7f H ~0.7f L ,C,>=f H D , <=f L,7,如果要稳定输出电压Uo,并提高放大电路的输入电阻，应采取（）负反馈。

A,电压并联B 电流并联,C 电流串联,D 电压串联,8,在输入量不变的情形下，若引入反馈后____，则说明引入的反馈是负反馈。

A,输入电阻增大B 输出量增大,C 净输入量增大,D,净输入量减小9,虚短和虚地路的分析方法只能在具有（）的集成运放电路中使用。

A,负反馈，B 正反馈, C,开环 D,无反馈10,稳压管稳压电路如图所示，其中VDZ1的稳压值UZ1=7V,VDZ2的稳压值UZ2=3V ，该电路的输出电压为（）。

A, 0.7V B, 1.4V C, 3V D, 7VUo ++__二，计算题1， 已知图中所示电路稳压管dev 稳压电压Uz=6v,最小稳定电流I z min =5Ma,最大稳定电流I z max =25mA 。

模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。

A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。

A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。

A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。

A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。

A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。

A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。

A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。

A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。

答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。

答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。

答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。
