2016秋新版 浙大远程 电子技术基础 离线作业答案 第一篇 第4章习题

第1章计算机基础知识(单选题)这些题目必须做一遍，来自统考题库（期末考试题也多半出在这里），参考答案在另一个Word文档中（上传自己做的答案后才可以下载…）。

据说，统考题库中大约有10,000测试题，我想它的十分之一还是要做的。

只要大家听话，一次性通过考试还是没问题的。

知识题以单选题的形式给出。

一．关于计算机的诞生与发展1、一般认为，世界上第一台电子数字计算机诞生于__A____。

A.1946年B.1952年C.1959年D.1962年[解析]参考p.12、当前的计算机一般被认为是第四代计算机，它所采用的逻辑元件是___C___。

A.集成电路B.晶体管C.大规模集成电路D.电子管[解析]请记忆：第一代主要元件是电子管，第二、三代分别是晶体管和集成电路（参考p.1和p.2）。

计算机经历了四个时代，其划分主要依据是计算机的“构成元件”（又称电子元器件）。

3、下列关于世界上第一台电子计算机ENIAC的叙述中，错误的是__D____。

A.世界上第一台计算机是1946年在美国诞生的B.它主要采用电子管作为主要电子器件C.它主要用于军事目的和科学计算，例如弹道计算D.确定使用高级语言进行程序设计[解析] ENIAC是第一台电子计算机的英文缩写。

从第二代计算机才开始引入高级程序语言BASIC和ForTran等，所以D是错的。

4、目前，微型计算机中广泛采用的电子元器件是__D____。

A.电子管B.晶体管C.小规模集成电路D.大规模和超大规模集成电路[解析]略5、早期的计算机体积大、耗电多、速度慢，其主要原因是制约于__D____。

A.元材料B.工艺水平C.设计水平D.元器件 -----早期的计算机元器件是电子管，其体积大、耗电多。

[解析]略二．计算机的分类6、计算机可分为数字计算机、模拟计算机和数模混合计算机，这种分类是依据__B____。

A.功能和用途B.处理数据的方式（或处理数据的类型）C.性能和规律D.使用范围[解析]参考p.2。

《电子技术基础》（中职电工类第5版）第4至7章试题及答案一．填空题：1.将交流电变换成直流的过程叫整流。

2.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

3.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.4.整流二极管的冷却方式有自冷、风冷和水冷三种。

5.检查硅整流堆正反向电阻时，对于高压硅堆应用兆欧表。

6.三端可调输出稳压器的三端是指输入、输出和调整三端。

7.三端固定输出稳压器CW7812型号中的12表示为+12 V。

8.并联型稳压电路是直接利用稳压管电流的变化，并通过限流电阻的调压作用，达到稳压的目的。

9.用“1”表示低电平，“0”表示高电平，称为负逻辑。

10.由与、或、非三种基本门电路可以组合成复合门电路。

11.集电极开路门的英文编写为OC 门.12. TTL门电路输出端不允许直接接电源或接地。

13. CMOS 集成电路的多余输人端不能悬空_。

14.为有良好的静电屏蔽，CMOS集成电路应存在密闭容器中。

15.十进制数有16个数码，基数为16 。

16.将十进制数175转换成二进制数为（10101111）217.在数字电路中，逻辑变量的值只有 2 个。

18.四位二进制编码器有十个输入端2个输出端。

19. BCD码编码器能将二进制数码编成十进制代码。

20. 优先编码器当多个信号同时输入时，只对优先级别最高位的一个进行编码。

21. 8线-3线优先编码74LS148,有 8 个输入端，3个输出端。

22. 触发器有 2 个稳定状态。

23. JK触发器的逻辑功能为置1，置0，保持和翻转。

24. JK触发器中，若J=1 ，K= 1 则实现计数功能。

25.计数器还可以用来统计，定时、分频或者进行数字运算等。

26.计数器按计数趋势不同可分为加法、减法和可逆计数器。

27.模数转换器通常要经过采样、保持、量化和编码四步完成。

28.晶闸管的电流参数有通态平均电流和维持电流等。

第二篇 第4章习题题2.4.1 一个负反馈放大器产生自激振荡的相位条件为πϕ)12(+=n AF ，而正弦振荡器中的相位平衡条件是πϕn AF 2=，这里有无矛盾？答：负反馈反馈回来的信号与原信号应该是-180o 的正数倍，才能形成负反馈；而振荡电路必须是正反馈，即反馈回来的信号应该是原信号360o 的正数倍。

题2.4.2 振荡器的幅度平衡条件为1=。

F A ，而起振时，则要求1>。

F A ，这是为什么？ 答：平衡条件是稳定振荡时的幅度要求，而起振必须要求正反馈量不断地大于原信号，才能振起来。

振起来后，如一直还大于，则放大器会进入饱和，使信号失真，所以应该进入稳定振荡，即要求振幅自动维持在1的水平。

题2.4.3 RC 桥式正弦振荡器如图题2.4.3 所示，其中二极管在负反馈支路内起稳幅作用。

图题2.4.3（1）试在放大器框图A 内填上同相输入端（+）和反相输入端（-）的符号，若A 为μA741型运放，试注明这两个输入端子的管脚号码。

（2）如果不用二极管，而改用下列热敏元件来实现稳幅：（a ）具有负温度系数的热敏电阻器；（b ）具有正温度系数的钨丝灯泡。

试挑选元件（a ）或（b ）来替代图中的负反馈支路电阻（R 1或R 3），并画出相应的电路图。

答：(1) RC 桥式正弦振荡器中，由于RC 串并联网络在f=f o 时，其相移φAF =0，为满足相位条件：φAF =φA +φF =0，放大器必须接成同相放大器，因此与RC 串并联网络连接的输入端为(+)，与负反馈支路连接的输入端为(-)，若A 为A741，其管脚号为：反相输入端为2，同相输入端为3。

(2) (a)负温度系数的热敏电阻取代R 3；(b)正温度系数的钨丝灯泡取代R1。

题2.4.4试用相位平衡条件判别图题2.4.4所示各振荡电路。

（1）哪些可能产生正弦振荡，哪些不能？（注意耦合电容C b、C e在交流通路中可视作短路。

）（2）对那些不能满足相位平衡条件的电路，如何改变接线使之满足相位平衡条件？（用电路图表示。

浙江大学远程教育学院《计算机网络基础》课程作业姓名：学号：年级：学习中心：—————————————————————————————第1章概述一．填空题：1.从资源共享的角度来定义计算机网络，计算机网络指的是利用通信线路将不同地理位置的多个独立的自治计算机系统连接起来以实现资源共享的系统。

2.在TCP/IP的应用层协议一般使用的是客户服务器方式，其中，客户是服务请求方，服务器是服务提供方。

3.美国的IBM公司在1974年宣布了它研制的网络体系结构 SNA 。

4.通信线路的带宽是指通信线路上允许通过的信号频带范围(或通频带) ，单位是HZ。

但在计算机网络中，它又用来表示网络通信线路所能传送数据的能力。

5.数据通信中的信道传输速率单位用b/s表示，b/s的含义是每秒比特。

6.目前，“带宽”常用作描述信道传送数据能力的物理量，其单位是 b/s(bit/s),比之大的单位有： Kb/s 、 Mb/s 、 Gb/s 等。

7.将计算机网络划分为局域网LAN、城域网MAN、广域网WAN是按网络的作用范围划分的。

8.各节点都与中心节点连接，呈辐射状排列在中心节点周围，这种拓扑结构称为星型拓朴结构。

9.假设某用户通过电线部门的ADSL技术以2M（即2Mb/s）带宽接入Internet，在正常情况下其下载速度大约是 244KB/s 。

10.发送数据时，数据块从结点进入到传输媒体所需要的时间称为发送时延；网络中电磁信号在信道中传播一定的距离而花费的时间称为传播时延。

11.在发送报文之前，先将较长的报文划分成为一个个更小的等长数据段，在每一个数据段前面，加上一些由必要的控制信息组成的首部(header)后，就构成了一个分组。

12.在计算机网络中，各个子层及其各子层的协议的集合称为网络体系结构。

13.开放系统互联，采用分层体系结构的模型称为 OSI 参考模型。

14.在OSI参考模型中，在对等层次上传送的数据单位，都称为该层的协议数据单元（PDU）。

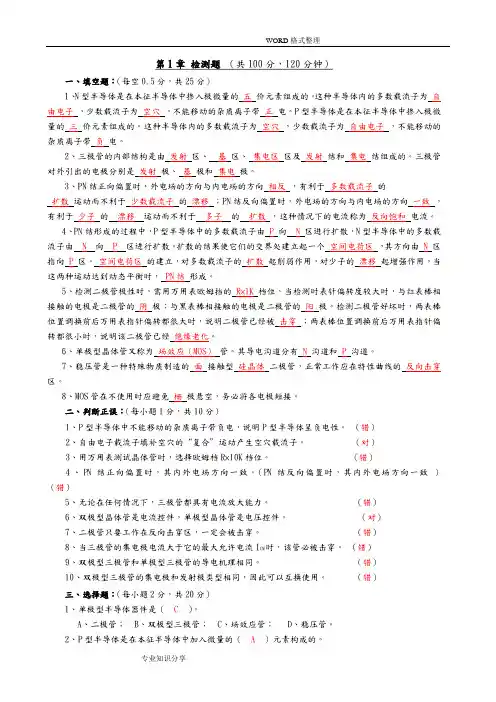

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN结形成。

5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。

6、单极型晶体管又称为场效应（MOS）管。

其导电沟道分有N沟道和P沟道。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。

二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。

中等职业教育电类专业规划教材电子技术基础练习册习题答案丛书主编程周主编范国伟副主编袁洪刚关越主审任小平Publishing House of Electronics Industry北京 BEIJING《电子技术基础练习册》习题答案范国伟袁洪刚关越编写第一篇模拟电子技术基础第1章半导体二极管和三极管1.1 半导体的基本知识一、填空题1、（自由电子、空穴、N型半导体、P型半导体）；（掺杂半导体导电粒子）2、（电子、空穴）3、（电子型半导体、五价元素、电子、空穴）4、（三价元素、空穴、自由电子）5、（单向导电性、正极、负极、反向电压、反向偏置）6、（较大、导通、很小、截止）二、判断题1、×2、√3、×4、×5、×三、选择题1、C、2、B、3、C四、问答题1、答：PN结的主要特性是单向导电性，即PN结在加上正向电压时，通过PN结的正向电流较大，正向电阻较小，PN结处于导通状态；PN结在加上反向电压时，通过PN结的反向电流较小，反向电阻较大，PN结处于截止状态。

1.2 半导体二极管一、填空题1、（单向导电性、正极或阳极、负极或阴极、V、）2、（硅管、锗管、点接触型、面接触型、检波二极管、开关二极管）3、（单向导电性、0.5、0.2、0.7、0.3）4、（最大正向电流I FM、最大反向工作电压U RM、最大反向电流I RM、一半或三分之一）5、（硅、稳压、锗、开关、硅、整流、锗、普通；）6、（过热烧毁、反向击穿）二、判断题1、×2、√3、×4、×5、×6、×三、选择题1、C2、B3、C4、B5、C6、A7、C四、问答题1、 答：（1）N 型锗材料普通二极管；（2）N 型锗材料开关二极管；（3）N 型硅材料整流二极管； （4）N 型硅材料稳压二极管；2、 答：不能，因为1.5伏的的干电池会使流过二极管的电流很大，可能烧坏二极管。

第二篇 第5章习题题2.5.1 一双电源互补对称电路如图题2.5.1所示，设已知V CC =12V ，R L =16Ω，v I 为正弦波。

求：（1）在三极管的饱和压降V CES 可以忽略不计的条件下，负载上可能得到的最大输出功率P om =？（2）每个管子允许的管耗P CM 至少应为多少？ （3）每个管子的耐压｜V (BR)CEO ｜应大于多少？图题2.5.1解：(1) 负载上可能得到的最大输出电压幅度V om =12V(W 5.416212222=⨯==L om om R V P ) (2) (W)9.02.0(max)==om CM p P ∴CM P ≥0.9W (3) CEO BR V )(≥24V题2.5.2 在图题2.5.2 所示的OTL 功放电路中，设R L =8Ω，管子的饱和压降｜ＶCES ｜可以忽略不计。

若要求最大不失真输出功率（不考虑交越失真）为9W ，则电源电压V CC 至少应为多大？（已知v i 为正弦电压。

）图题2.5.2解：W 982)21(2)21(22(max)=⨯==CC L CC om V R V PV CC =24(V)∴电源电压V CC 至少24V题2.5.3 OTL 放大电路如图题2.5.3所示，设T 1、T 2特性完全对称，v i 为正弦电压，V CC =10V ，R L =16Ω。

试回答下列问题：（1）静态时，电容C 2两端的电压应是多少？调整哪个电阻能满足这一要求？ （2）动态时，若输出电压波形出现交越失真，应调整哪个电阻？如何调整？（3）若R 1=R 3=1.2k Ω，T 1、T 2管的β=50，｜V BE ｜=0.7V ，P CM =200mW ，假设D 1、D 2、R 2中任意一个开路，将会产生什么后果？图题2.5.3解：(1) 静态时，电容C 2两端的电压应为5V 。

调整R 1、R 3，可调整上、下两部分电路的对称性，从而使C 2两端电压为5V 。

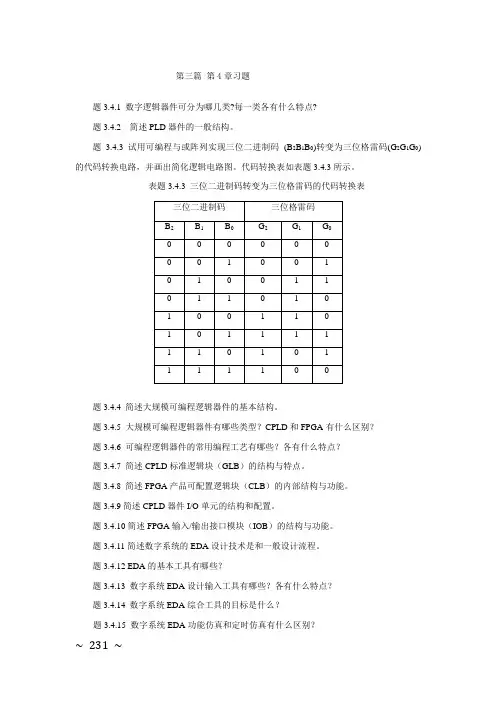

第三篇第4章习题题3.4.1 数字逻辑器件可分为哪几类?每一类各有什么特点?题3.4.2 简述PLD器件的一般结构。

题 3.4.3 试用可编程与或阵列实现三位二进制码(B2B1B0)转变为三位格雷码(G2G1G0)的代码转换电路，并画出简化逻辑电路图。

代码转换表如表题3.4.3所示。

表题3.4.3 三位二进制码转变为三位格雷码的代码转换表题3.4.4 简述大规模可编程逻辑器件的基本结构。

题3.4.5 大规模可编程逻辑器件有哪些类型？CPLD和FPGA有什么区别？题3.4.6 可编程逻辑器件的常用编程工艺有哪些？各有什么特点？题3.4.7 简述CPLD标准逻辑块（GLB）的结构与特点。

题3.4.8 简述FPGA产品可配置逻辑块（CLB）的内部结构与功能。

题3.4.9简述CPLD器件I/O单元的结构和配置。

题3.4.10简述FPGA输入/输出接口模块（IOB）的结构与功能。

题3.4.11简述数字系统的EDA设计技术是和一般设计流程。

题3.4.12 EDA的基本工具有哪些？题3.4.13 数字系统EDA设计输入工具有哪些？各有什么特点？题3.4.14 数字系统EDA综合工具的目标是什么？题3.4.15 数字系统EDA功能仿真和定时仿真有什么区别？题3.4.16 试用集成PLD设计工具设计一个一位全加器，输入变量A（加数），B（被加数），Cin（低位进位）和输出变量S（和数），Cout（进位输出）分别保存在寄存器中。

体会EDA设计的综合过程和物理设计过程题3.4.17 登录网站，查找FLEX6000/8000/10K、Stratix系列产品的封装，引脚和器件结构的差别。

题3.4.18 登录网站，查找SpartanII、Spartan-IIE、Virtex-II、Virtex-II Pro 系列产品的封装，引脚和器件结构的差别。

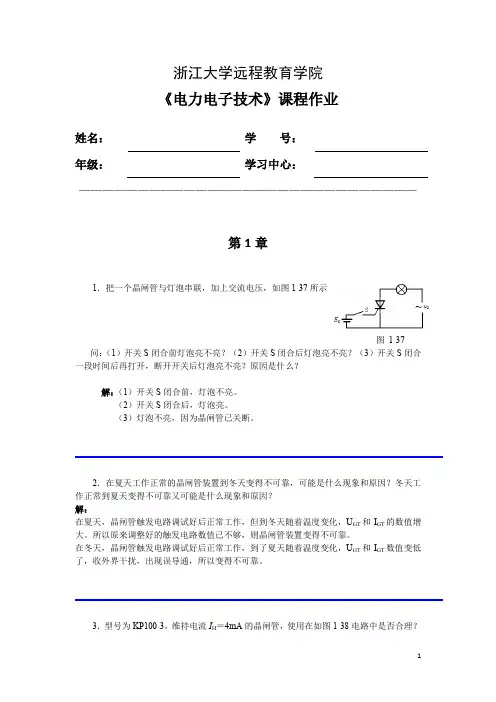

浙江大学远程教育学院《电力电子技术》课程作业姓名：学号：年级：学习中心：—————————————————————————————第1章1．把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示图1-37问：（1）开关S闭合前灯泡亮不亮？（2）开关S闭合后灯泡亮不亮？（3）开关S闭合一段时间后再打开，断开开关后灯泡亮不亮？原因是什么？解：（1）开关S闭合前，灯泡不亮。

（2）开关S闭合后，灯泡亮。

（3）灯泡不亮，因为晶闸管已关断。

2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因？冬天工作正常到夏天变得不可靠又可能是什么现象和原因？解：在夏天，晶闸管触发电路调试好后正常工作，但到冬天随着温度变化，U GT和I GT的数值增大。

所以原来调整好的触发电路数值已不够，则晶闸管装置变得不可靠。

在冬天，晶闸管触发电路调试好后正常工作，到了夏天随着温度变化，U GT和I GT数值变低了，收外界干扰，出现误导通，所以变得不可靠。

3．型号为KP100-3，维持电流I H＝4mA的晶闸管，使用在如图1-38电路中是否合理？为什么？（分析时不考虑电压、电流裕量）(a) (b) (c)图 1-38 习题5图解： （a ）mA I mA A I H d 42002.010501003=<==⨯=，,H d I I < 无法导通，不合理。

（b ）A I 20102002==H I A I I >==7.1257.1/2dVU TM 8.2822200==VV 3008.282<能正常工作（c ） H I A I >==1601/160d A Id I T 160==A A 15710057.1160=⨯>不能正常工作4．什么是IGBT 的擎住现象？使用中如何避免？ 解：（1）IGBT 的擎住效应有静态擎住和动态擎住静态擎住：IC 上升，Rbr 压降使NPN 通，经正反馈，寄生等效晶闸管通，IGBT栅极失去控制作用。

一、某放大电路经过测试得到如图1所示的电路结构，管子型号已经无法看清，可能是双极型管，也可能是单极型管。

画出两种可能的管子号（要标明相应的管脚位置）图1二、在图2所示电路中，晶体管的β=100，饱和管的压降V CES=0.3V；静态时b-e之间的电压V BEQ=0.7V，电阻R b1中的电流远大于晶体管的基极电流。

1.电路正常工作时，它是一个什么组态的放大电路？2.请列出电路正常工作时的电压放大倍数A v=v o/v i表达式。

3.列出电路中的输入电阻R i和输出电阻R o表达式。

4.当发生表中所列某一故障时，晶体管的b、c极的直流电位V BQ、V CQ约等于多少？晶体管处于什么状态（放大、饱和、截止）？将答案填入表格的相应位置。

图2故障原因V B/V V C/V 状态R c短路R b2开路R e短路R L开路三、由理想运放A1，A2组成的反馈放大电路如图所示，设A1，A2输出电压的最大幅值为±12V。

已知输入电压为0.1V。

1.A1和A2分别组成何种运放电路？2.计算输出V o=V o1-V o2的值3.若电阻R1开路，计算V o的值4.若电阻R1短路，计算V o的值5.计算该运算电路的输入电阻R if.四、数电基本知识题1.进制数和代码间转换（85）10=（）2=（）8421（1100100）2=（）8=（）10=（）162.将函数F=f(A,B,C)=AC+A B+BC(B表示B非)化为最小项之和表达式3.将函数F= f(A,B,C)=AC+ A B+BC用卡诺图表示（填在卡诺图上）五、有一个共阴极的半导体数码管（LED），共六段，分别用P1，P2，P3,P4,P5,P6表示，如图所示。

二位二进制计数器的初始状态Q1Q为“00”，试设计一个译码电路，在CP的脉冲下，使数码管轮流显示汉字“十”、“口”，“日”，“田”字型。

要求：1.列出译码器真值表；2.写出P1,P2,P3,P4,P5,P6段的最简与或逻辑函数表达式。

《电子技术基础》课程作业姓名：学号：年级：学习中心：第一篇第1章1.什么叫模拟电子系统？能举例说明一个模拟电子系统吗？答: 处置模拟信号的电子系统。

“模拟”二字主要指电压（或电流）对于真实信号成比例的再现。

如音响播放设备、压力传感器等。

2. 什么叫数字电子系统？能举例说明一个数字电子系统吗？答: 数字电子系统是处置逻辑电平信号的系统，它是用数字信号完成对数字量进行算术运算和逻辑运算的电路系统。

如电话、单片机、PLC等。

3.什么叫智能型电子系统？能举例说明一个智能型电子系统吗？答：是指有必然智能行为的系统。

若对于一个问题的鼓励输入，系统能够产生适合求解问题的相应，这样的系统称之为智能系统。

如计算机、无人驾驶等。

4.为何需要模/数转换？你以为对模拟信号应该怎么处置最方便？答：现代控制系统中都应用计算机进行控制,大量利用单片机,DSP.计算机的应用进程是数字进程,所以必需把模拟量转化成数字量,这样才能适合计算机。

我以为要进行A/D 转换才最为方便。

5.微处置器是怎么处置和保留模拟信号的？答: 把模拟信号转换为数字信号并存储。

6.模拟放大器、滤波器起什么作用？它们各有哪些性能指标？答：模拟放大器：是放大电信号的装置，用小的信号功率去控制电源供给的直流功率，把它转换成负载所需要的大的信号功率。

主要性能指标有输入电阻、输出电阻、放大倍数、通频带、最大输出幅度、输出功率和效率、总谐波失真系数和噪声系数等；滤波器：顾名思义，就是对波进行过滤等器件。

主要性能指标有特征频率、增益与衰耗、阻尼系数与品质因数、灵敏度、群时延函数等。

7. 简述数字化语音录放系统的组成原理。

答：数字化语音录放系统的大体原理是对语音的录音与放音进行数字控制，由数字录音和数字放音两部份组成。

录音：语音→麦克风+放大器→模拟/数字转换器（DAC）→半导体存储器；放音：半导体存储器→数字/模拟转换器（ADC）→音频功率放大器+扬声器→声音。

8. 从语音录放方式的发展历史你学到了什么？对你有什么启发？答：从语音录放方式的发展历史了解到，就是模拟信号处置到数字信号处置转换的发展。
