第五章指令系统测试1、以下四种类型指令中,执行时间最长的是()(单选)A、RR型指令B、RS型指令C、SS型指令D、程序控制类指令2、程序控制类指令的功能是()(单选)A、进行算术运算和逻辑运算B、进行主存与CPU之间的数据传送C、进行CPU和I/O设备之间的数据传送D、改变程序执行的顺序3、单地址指令中为了完成两个数的算术运算,除地址码指明的一个操作数外,另一个常需采用的寻址方式是( )(单选)A、立即数寻址B、寄存器寻址C、隐含寻址D、直接寻址4、下列属于指令系统中采用不同寻址方式的目的主要是()(单选)A、为了实现软件的兼容和移植B、缩短指令长度,扩大寻址空间,提高编程灵活性C、为程序设计者提供更多、更灵活、更强大的指令D、丰富指令功能并降低指令译码难度5、寄存器间接寻址方式中,操作数存放在()中(单选)A、通用寄存器B、主存C、数据缓冲寄存器MDRD、指令寄存器6、指令采用跳跃寻址方式的主要作用是() (单选)A、访问更大主存空间B、实现程序的有条件、无条件转移C、实现程序浮动D、实现程序调用7、下列寻址方式中,有利于缩短指令地址码长度的是()(单选)A、寄存器寻址B、隐含寻址C、直接寻址D、间接寻址8、假设某条指令的一个操作数采用寄存器间接寻址方式,假定指令中给出的寄存器编号为8,8号寄存器的内容为1200H,地址1200H中的内容为12FCH,地址12FCH中的内容为3888H,地址3888H中的内容为88F9H.则该操作数的有效地址为( ) (单选)A、1200HB、12FCHC、3888HD、88F9H9、假设某条指令的一个操作数采用寄存器间接寻址方式,假定指令中给出的寄存器编号为8,8号寄存器的内容为1200H,地址1200H中的内容为12FCH,地址12FCH中的内容为3888H,地址3888H中的内容为88F9H.则该操作数为( ) (单选)A、1200HB、12FCHC、3888HD、88F9H10、某计算机按字节编址,采用大端方式存储信息。

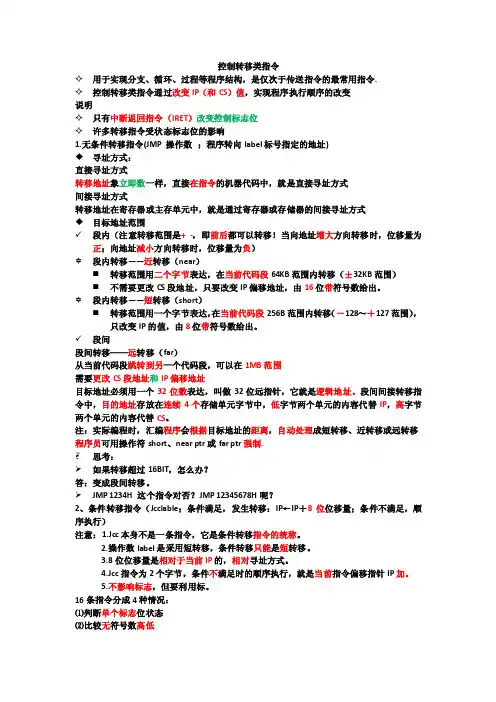

控制转移类指令✧用于实现分支、循环、过程等程序结构,是仅次于传送指令的最常用指令.✧控制转移类指令通过改变IP(和CS)值,实现程序执行顺序的改变说明✧只有中断返回指令(IRET)改变控制标志位✧许多转移指令受状态标志位的影响1.无条件转移指令(JMP 操作数;程序转向label标号指定的地址)◆寻址方式:直接寻址方式转移地址象立即数一样,直接在指令的机器代码中,就是直接寻址方式间接寻址方式转移地址在寄存器或主存单元中,就是通过寄存器或存储器的间接寻址方式◆目标地址范围✓段内(注意转移范围是+ -,即前后都可以转移!当向地址增大方向转移时,位移量为正;向地址减小方向转移时,位移量为负)✡段内转移——近转移(near)⏹转移范围用二个字节表达,在当前代码段64KB范围内转移(±32KB范围)⏹不需要更改CS段地址,只要改变IP偏移地址,由16位带符号数给出。
✡段内转移——短转移(short)⏹转移范围用一个字节表达,在当前代码段256B范围内转移(-128~+127范围),只改变IP的值,由8位带符号数给出。
✓段间段间转移——远转移(far)从当前代码段跳转到另一个代码段,可以在1MB范围需要更改CS段地址和IP偏移地址目标地址必须用一个32位数表达,叫做32位远指针,它就是逻辑地址。
段间间接转移指令中,目的地址存放在连续4个存储单元字节中,低字节两个单元的内容代替IP,高字节两个单元的内容代替CS。
注:实际编程时,汇编程序会根据目标地址的距离,自动处理成短转移、近转移或远转移程序员可用操作符short、near ptr或far ptr强制.✌思考:如果转移超过16BIT,怎么办?答:变成段间转移。
JMP 1234H 这个指令对否?JMP 12345678H呢?2、条件转移指令(Jcclable;条件满足,发生转移:IP←IP+8位位移量;条件不满足,顺序执行)注意:1.Jcc本身不是一条指令,它是条件转移指令的统称。
CHONGQING UNIVERSITY
1944年哈佛大学,Mark I
数据传送指令算术运算指令逻辑运算指令数据转换指令输入输出指令系统控制指令程序控制指令
数据传送指令:
算术运算指令:定点数、浮点数运算和十进制数运算逻辑运算指令:
移位指令:
程序控制类指令
几个重要的寄存器:程序计数器
转移指令:无条件转移指令,有条件转移指令
循环控制指令(
子程序调用与返回指令(
程序中断指令及返回(
串操作指令(
I/O
堆栈指令:
数制转换指令主要指将十进制数转换为二进制
执行顺序更改的原因
寄存器
子程序的起始位置栈顶
采用寄存器存放返回地址放在子程序的起始位置
子程序调用和转移指令均可改变程序的执行子程序要求返回,可嵌套和递归调用;转移指子程序用于实现程序与程序之间转移;转移指
直接支持高级语言,加快运算VAX-11“
CHONGQING UNIVERSITY
寄存器寄存器存储器
CHONGQING UNIVERSITY。
了解不同类型的计算机操作指令计算机操作指令是一种用于让计算机执行特定任务的命令或指令。
不同类型的计算机操作指令可以根据其功能和作用进行分类。
本文将介绍几种常见的计算机操作指令类型,以帮助读者更好地了解和使用计算机。
一、数据传输指令数据传输指令是用于在计算机内部进行数据传输的命令。
它们可以将数据从一个存储位置复制到另一个存储位置。
例如,MOV(Move)指令用于将数据从一个寄存器或内存位置复制到另一个寄存器或内存位置。
数据传输指令对于处理计算机中的数据十分重要,可以帮助程序在不同的存储单元之间传输数据。
二、算术指令算术指令是用于进行算术运算的指令。
它们可以执行诸如加法、减法、乘法和除法等基本算术运算。
算术指令对于进行数值计算和数据处理非常关键。
例如,ADD(Addition)指令用于执行两个操作数的加法运算,SUB(Subtraction)指令用于执行两个操作数的减法运算。
三、逻辑指令逻辑指令是用于进行逻辑运算的指令。
它们可以执行与、或、非和异或等逻辑运算操作。
逻辑指令通常用于处理布尔值和逻辑判断。
例如,AND(And)指令用于执行两个操作数的与运算,OR(Or)指令用于执行两个操作数的或运算。
四、分支指令分支指令是用于控制程序流程的指令。
它们可以根据特定条件改变程序的执行路径。
分支指令通常用于实现条件判断和循环结构。
例如,JMP(Jump)指令用于无条件跳转到指定地址,JZ(Jump If Zero)指令用于在结果为零时跳转到指定地址。
五、子程序指令子程序指令是用于调用和执行子程序的指令。
它们可以将程序的执行控制权转移到另一个子程序中,并在完成后返回到原始程序。
子程序指令对于实现模块化和重用代码非常重要。
例如,CALL(Call)指令用于调用一个子程序,RET(Return)指令用于返回到调用子程序的位置。
通过了解不同类型的计算机操作指令,我们可以更好地理解计算机的工作原理和功能。
同时,熟悉这些操作指令也可以帮助我们编写更高效、更可靠的计算机程序。
YASKAWA(安川)PLC编程语言CP-717的结构及使用介绍安川PLC控制软件CP-717内部功能完善,通讯及运算功能强大,能对PLC及变频器实施精密控制.CP-717支持CP-316,CP-316H,CP-317,CP-916A等PLC,可以进行远程I/O接收模块120I/O、2000I/O模块配置,另外可以和INVERTER通过216IF 建立通讯,实时监视、修改INVERTER参数等功能。
通过CP-717编程软件,可以方便的进行PLC离线编程、在线修改。
第一节 C P-717使用.启动和退出1 启动通讯过程本节说明如何开始CP-717和PLC之间的通讯过程。
1.1 打开通讯过程窗口打开通讯过程窗口双击台式机的屏幕上的“YE_Application”(YE_应用程序)图表,然后双击,“YE_Application”(YE_应用程序)窗口中的“Communication Manager”(通讯管理器)图标。
①通讯过程窗口打开。
1.2 设置通讯过程(串联通讯)设置通讯过程①单击将要使用的端口的逻辑端口号。
②通讯过程菜单的“File (F)”(文件)中选择“Setting(E)”(设置)。
③在对话框中,将“Port Kind”(端口类型)设定为“Serial”(串联),并且单击[Detail](细节)按钮。
④在对话框中,进行串联端口设置。
设置“波特率”到“9600”或“19200”。
保持“数据字节”、“奇偶性校验”和“停止字节”为默认设置。
然后单击[OK]按钮。
⑤在上述第(3)步逻辑端口设置的对话框中单击[OK]按钮。
串联通讯的信息在通讯过程窗口中设置。
⑥通讯过程菜单中的“文件(F)”中选择“保存(S)”。
⑦在消息框中,单击“是(Y)”按钮。
⑧在通讯过程菜单中的“文件(F)”中选择“退出(X)”。
通讯过程设置在关闭并重新启动通讯过程窗口后生效。
因为在启动CP-717时,通讯过程也同时开始,因此只要CP-717还未启动,无需重新启动通讯过程。
