消防管道支架制作安装标准2017.(喷淋)

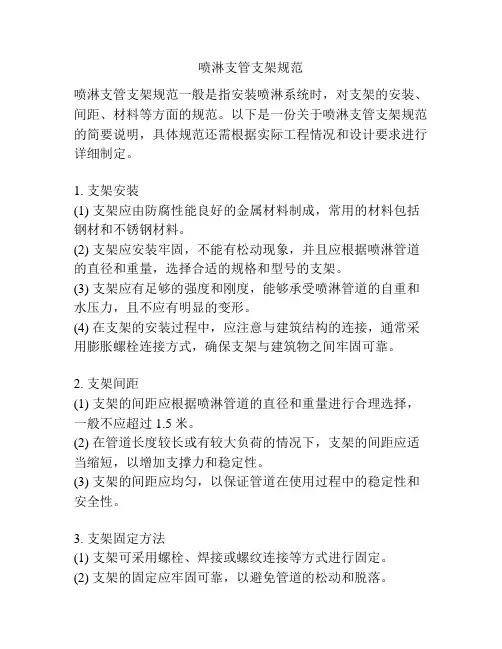

喷淋支管支架规范喷淋支管支架规范一般是指安装喷淋系统时，对支架的安装、间距、材料等方面的规范。

以下是一份关于喷淋支管支架规范的简要说明，具体规范还需根据实际工程情况和设计要求进行详细制定。

1. 支架安装(1) 支架应由防腐性能良好的金属材料制成，常用的材料包括钢材和不锈钢材料。

(2) 支架应安装牢固，不能有松动现象，并且应根据喷淋管道的直径和重量，选择合适的规格和型号的支架。

(3) 支架应有足够的强度和刚度，能够承受喷淋管道的自重和水压力，且不应有明显的变形。

(4) 在支架的安装过程中，应注意与建筑结构的连接，通常采用膨胀螺栓连接方式，确保支架与建筑物之间牢固可靠。

2. 支架间距(1) 支架的间距应根据喷淋管道的直径和重量进行合理选择，一般不应超过1.5米。

(2) 在管道长度较长或有较大负荷的情况下，支架的间距应适当缩短，以增加支撑力和稳定性。

(3) 支架的间距应均匀，以保证管道在使用过程中的稳定性和安全性。

3. 支架固定方法(1) 支架可采用螺栓、焊接或螺纹连接等方式进行固定。

(2) 支架的固定应牢固可靠，以避免管道的松动和脱落。

(3) 固定方式的选择应根据管道的直径、长度和使用环境等因素进行合理选取。

4. 支架防腐处理(1) 支架应进行防腐处理，以延长其使用寿命。

(2) 防腐处理的方法通常包括热镀锌、喷漆、涂料等。

(3) 防腐处理应严格按照国家相关标准和要求进行。

5. 支架检查和维护(1) 支架的安装完成后，应进行检查，确保其安装质量和正确性。

(2) 在使用过程中，应定期对支架进行检查和维护，以确保其稳定性和可靠性。

(3) 若发现支架有松动、变形等情况，应及时进行修复或更换。

以上是针对喷淋支管支架规范的一些基本要求和注意事项，实际工程中还需根据具体要求进行详细制定。

在进行安装和使用过程中，应严格按照国家相关标准和规范进行操作，以确保喷淋系统的正常运行和安全性。

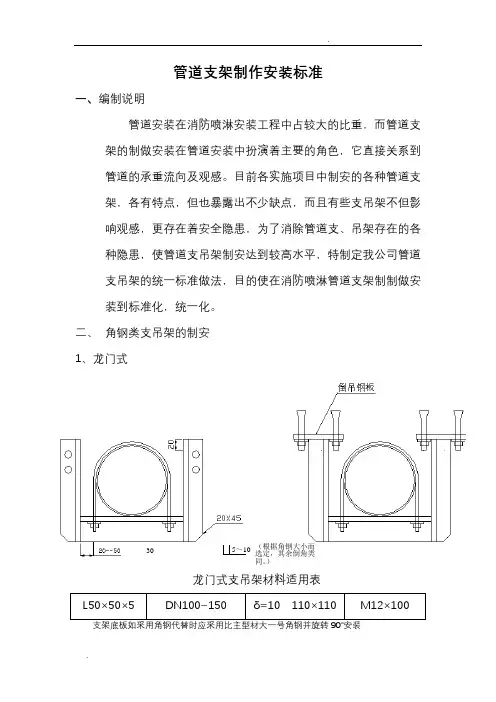

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3≤DN25M8×80L40×40×4DN32~DN50M10×85L50×50×5DN65~DN80M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3≤DN25×2δ=8 100×100M10×85 L40×40×4DN32~DN50×2δ=10 110×110M10×85 L50×50×5DN65~DN150×2δ=10 110×110M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50DN80～DN150×3δ=12 150×150M12×10010#槽钢10#槽钢DN200～DN250×3δ=12 210×210M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓δ=12 210×210M12×120 8#槽钢DN125～DN150×2六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

喷淋支架安装规范喷淋支架安装规范是指在进行喷淋支架的安装过程中，需要按照一定的规范和要求进行操作，以确保安装质量和安全性。

下面是喷淋支架安装规范的一些要点。

1. 安装前准备在进行喷淋支架的安装前，应仔细阅读安装说明书，并进行必要的准备工作。

包括了解安装位置、确保材料和工具准备齐全等。

2. 安装位置选择喷淋支架的安装位置需根据实际需求和设计要求进行选择。

要确保喷淋支架布置均匀，喷淋效果达到预期。

3. 安装支架安装支架时，需要确保支架牢固可靠。

通常使用膨胀螺栓或焊接等方式进行固定。

在安装过程中，要注意支架的平整度和垂直度，以保证喷淋支架的稳定性。

4. 安装阀门和过滤器在喷淋支架的主管道上，应安装适当的阀门和过滤器。

阀门用于控制喷淋系统的开关和流量，而过滤器可以减少系统中的杂质。

5. 安装喷头和喷嘴喷头和喷嘴的安装应按照设计要求进行。

喷头和喷嘴的布置要均匀，确保覆盖范围达到预期效果。

喷嘴的安装需要注意水流方向和角度的调整，以保证喷淋效果。

6. 连接管道在连接管道时，应使用合适的管材和接头。

管道连接处应采用密封垫片等防漏措施，以确保连接的牢固和密封性能。

7. 安装喷淋管道固定件喷淋管道固定件的选择和安装要符合设计要求。

固定件应牢固可靠，避免管道晃动和松脱。

8. 排水设计喷淋支架的排水设计要合理，确保系统排水畅通。

排水口应设在合适的位置，以便排除喷淋过程中产生的余水。

9. 安全注意事项在进行喷淋支架的安装过程中，需要注意安全。

工作人员应佩戴必要的防护设备，谨慎操作，避免发生事故。

10. 验收和测试安装完喷淋支架后，应进行验收和测试。

验收时要检查喷淋支架的安装质量和外观，测试时要检测系统的流量和喷淋效果。

以上是关于喷淋支架安装规范的一些要点，能够确保喷淋支架的安装质量和安全性。

工程施工时需要遵循上述规范进行操作，以保证工程质量和可靠性。

同时，工程施工过程中需要根据具体情况，结合实际要求进行操作。

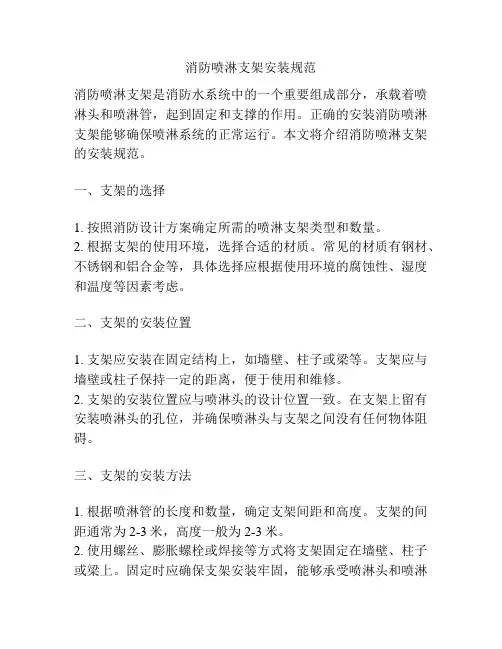

消防喷淋支架安装规范消防喷淋支架是消防水系统中的一个重要组成部分，承载着喷淋头和喷淋管，起到固定和支撑的作用。

正确的安装消防喷淋支架能够确保喷淋系统的正常运行。

本文将介绍消防喷淋支架的安装规范。

一、支架的选择1. 按照消防设计方案确定所需的喷淋支架类型和数量。

2. 根据支架的使用环境，选择合适的材质。

常见的材质有钢材、不锈钢和铝合金等，具体选择应根据使用环境的腐蚀性、湿度和温度等因素考虑。

二、支架的安装位置1. 支架应安装在固定结构上，如墙壁、柱子或梁等。

支架应与墙壁或柱子保持一定的距离，便于使用和维修。

2. 支架的安装位置应与喷淋头的设计位置一致。

在支架上留有安装喷淋头的孔位，并确保喷淋头与支架之间没有任何物体阻碍。

三、支架的安装方法1. 根据喷淋管的长度和数量，确定支架间距和高度。

支架的间距通常为2-3米，高度一般为2-3米。

2. 使用螺丝、膨胀螺栓或焊接等方式将支架固定在墙壁、柱子或梁上。

固定时应确保支架安装牢固，能够承受喷淋头和喷淋管的重量。

3. 支架之间的连接可以采用螺栓、焊接等方式，确保连接紧固牢固。

四、支架的检查和测试1. 在安装完成后，应对支架进行检查。

检查支架是否安装牢固，是否垂直，是否存在扭曲或变形等情况。

2. 对支架进行负载测试，验证其承载能力是否满足设计要求。

测试时可以使用人工或机械负载，施加在支架上，观察支架是否变形或破损。

五、支架的维护和保养1. 定期对支架进行检查和维护，发现问题及时处理。

如发现支架锈蚀、松动、变形等情况，应及时修复或更换。

2. 在维护过程中，应清洁支架的表面，保持其干净整洁。

3. 如果支架需要进行涂装，应选择耐腐蚀的涂料，并按照涂装要求进行处理。

六、总结消防喷淋支架的正确安装对消防喷淋系统的正常运行非常重要。

在安装过程中，需严格按照规范进行操作，确保支架的安装质量。

同时，平时要注意对支架进行检查和维护，确保其长期可靠运行。

这样才能确保喷淋系统能够在火灾发生时有效地起到灭火和控制火势的作用。

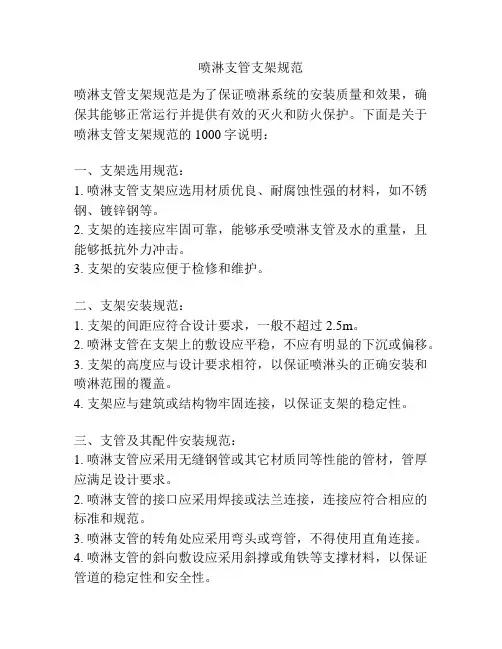

喷淋支管支架规范喷淋支管支架规范是为了保证喷淋系统的安装质量和效果，确保其能够正常运行并提供有效的灭火和防火保护。

下面是关于喷淋支管支架规范的1000字说明：一、支架选用规范：1. 喷淋支管支架应选用材质优良、耐腐蚀性强的材料，如不锈钢、镀锌钢等。

2. 支架的连接应牢固可靠，能够承受喷淋支管及水的重量，且能够抵抗外力冲击。

3. 支架的安装应便于检修和维护。

二、支架安装规范：1. 支架的间距应符合设计要求，一般不超过2.5m。

2. 喷淋支管在支架上的敷设应平稳，不应有明显的下沉或偏移。

3. 支架的高度应与设计要求相符，以保证喷淋头的正确安装和喷淋范围的覆盖。

4. 支架应与建筑或结构物牢固连接，以保证支架的稳定性。

三、支管及其配件安装规范：1. 喷淋支管应采用无缝钢管或其它材质同等性能的管材，管厚应满足设计要求。

2. 喷淋支管的接口应采用焊接或法兰连接，连接应符合相应的标准和规范。

3. 喷淋支管的转角处应采用弯头或弯管，不得使用直角连接。

4. 喷淋支管的斜向敷设应采用斜撑或角铁等支撑材料，以保证管道的稳定性和安全性。

5. 喷淋支管的转向处应设置安全支撑，以避免管道弯曲或振动造成的破裂或漏水。

四、电缆敷设规范：1. 喷淋支管与电缆的敷设应分开进行，避免两者的干扰和相互损坏。

2. 电缆敷设应符合国家相关标准和规范，且应按照设计要求进行。

3. 电缆敷设应采用电缆槽、槽道或吊架等结构，且应便于维修和检修。

五、喷淋头安装规范：1. 喷淋头的选择应根据设计要求和灭火要求进行，且应符合相应的标准和规范。

2. 喷淋头的安装位置和高度应与设计要求相符，以保证灭火效果和覆盖范围。

3. 喷淋头与支管的连接应紧固可靠，不得出现漏水和歪斜现象。

以上就是关于喷淋支管支架规范的1000字说明，希望对您有所帮助。

如有其他问题，请随时咨询。

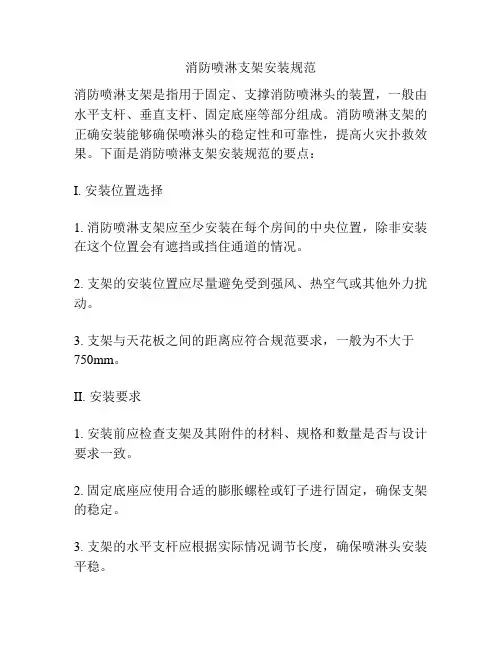

消防喷淋支架安装规范消防喷淋支架是指用于固定、支撑消防喷淋头的装置，一般由水平支杆、垂直支杆、固定底座等部分组成。

消防喷淋支架的正确安装能够确保喷淋头的稳定性和可靠性，提高火灾扑救效果。

下面是消防喷淋支架安装规范的要点：I. 安装位置选择1. 消防喷淋支架应至少安装在每个房间的中央位置，除非安装在这个位置会有遮挡或挡住通道的情况。

2. 支架的安装位置应尽量避免受到强风、热空气或其他外力扰动。

3. 支架与天花板之间的距离应符合规范要求，一般为不大于750mm。

II. 安装要求1. 安装前应检查支架及其附件的材料、规格和数量是否与设计要求一致。

2. 固定底座应使用合适的膨胀螺栓或钉子进行固定，确保支架的稳定。

3. 支架的水平支杆应根据实际情况调节长度，确保喷淋头安装平稳。

4. 垂直支杆应垂直于地面，固定在水平支杆上，并确保高度合适，以便于喷淋头正常工作。

5. 安装完毕后，应对支架及附件进行检查，确保支架的结构牢固、连接可靠，不得出现松动或倾斜现象。

III. 安全防护1. 在安装过程中应注意自身安全，佩戴安全帽和工作手套。

2. 严禁从高处坠落，需使用防坠落设备或梯子进行作业。

3. 在安装过程中，应避免喷淋头触碰或弄脏，以免影响使用效果。

4. 安装过程中，应尽量避免损坏房间内的装饰材料，如天花板、墙壁等。

5. 安装完成后，应清理现场，保持安装区域的整洁。

以上是消防喷淋支架安装的一些基本规范要求，具体情况还需根据施工图纸和设计要求来执行。

在安装过程中，应严格按照标准操作，确保安全可靠，在发现问题或质量不合格时应及时采取纠正措施，以保障消防喷淋系统的正常运行和使用效果。

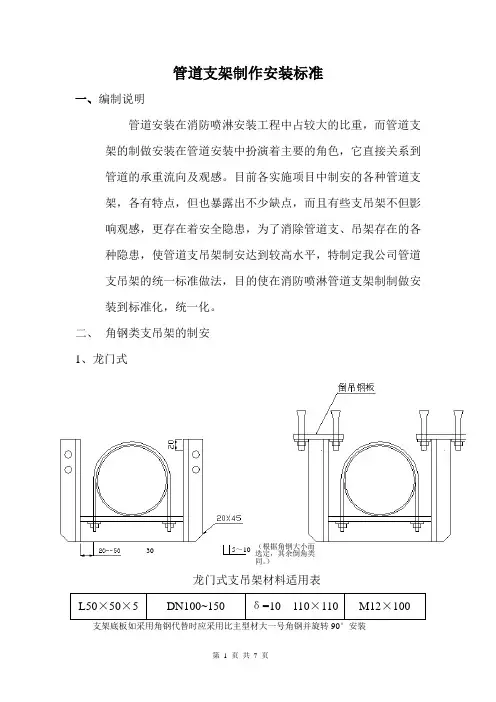

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3 ≤DN25 M8×80L40×40×4 DN32~DN50 M10×85L50×50×5 DN65~DN80 M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3 ≤DN25×2 δ=8 100×100 M10×85 L40×40×4 DN32~DN50×2 δ=10 110×110 M10×85 L50×50×5 DN65~DN150×2 δ=10 110×110 M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50 DN80～DN150×3δ=12 150×150 M12×10010#槽钢10#槽钢DN200～DN250×3δ=12 210×210 M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓δ=12 210×210 M12×120 8#槽钢DN125～DN150×2六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

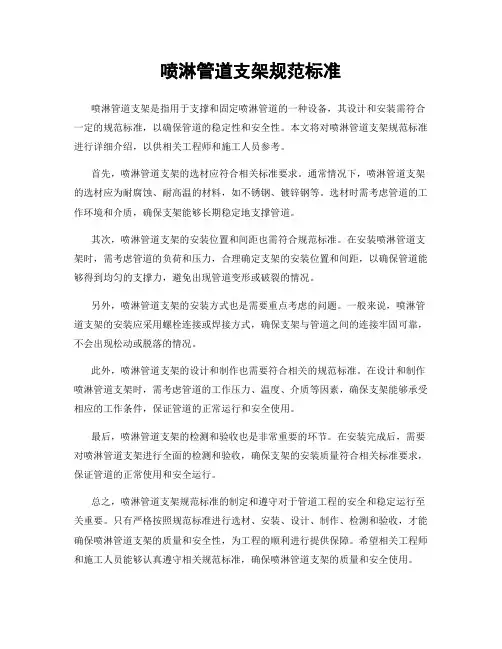

喷淋管道支架规范标准
喷淋管道支架是指用于支撑和固定喷淋管道的一种设备，其设计和安装需符合一定的规范标准，以确保管道的稳定性和安全性。

本文将对喷淋管道支架规范标准进行详细介绍，以供相关工程师和施工人员参考。

首先，喷淋管道支架的选材应符合相关标准要求。

通常情况下，喷淋管道支架的选材应为耐腐蚀、耐高温的材料，如不锈钢、镀锌钢等。

选材时需考虑管道的工作环境和介质，确保支架能够长期稳定地支撑管道。

其次，喷淋管道支架的安装位置和间距也需符合规范标准。

在安装喷淋管道支架时，需考虑管道的负荷和压力，合理确定支架的安装位置和间距，以确保管道能够得到均匀的支撑力，避免出现管道变形或破裂的情况。

另外，喷淋管道支架的安装方式也是需要重点考虑的问题。

一般来说，喷淋管道支架的安装应采用螺栓连接或焊接方式，确保支架与管道之间的连接牢固可靠，不会出现松动或脱落的情况。

此外，喷淋管道支架的设计和制作也需要符合相关的规范标准。

在设计和制作喷淋管道支架时，需考虑管道的工作压力、温度、介质等因素，确保支架能够承受相应的工作条件，保证管道的正常运行和安全使用。

最后，喷淋管道支架的检测和验收也是非常重要的环节。

在安装完成后，需要对喷淋管道支架进行全面的检测和验收，确保支架的安装质量符合相关标准要求，保证管道的正常使用和安全运行。

总之，喷淋管道支架规范标准的制定和遵守对于管道工程的安全和稳定运行至关重要。

只有严格按照规范标准进行选材、安装、设计、制作、检测和验收，才能确保喷淋管道支架的质量和安全性，为工程的顺利进行提供保障。

希望相关工程师和施工人员能够认真遵守相关规范标准，确保喷淋管道支架的质量和安全使用。

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3 ≤DN25 M8×80L40×40×4 DN32~DN50 M10×85L50×50×5 DN65~DN80 M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3 ≤DN25×2 δ=8 100×100 M10×85 L40×40×4 DN32~DN50×2 δ=10 110×110 M10×85 L50×50×5 DN65~DN150×2 δ=10 110×110 M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50 DN80～DN150×3 δ=12 150×150M12×10010#槽钢10#槽钢DN200～DN250×3 δ=12 210×210M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓8#槽钢DN125～DN150×2 δ=12 210×210 M12×120 六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

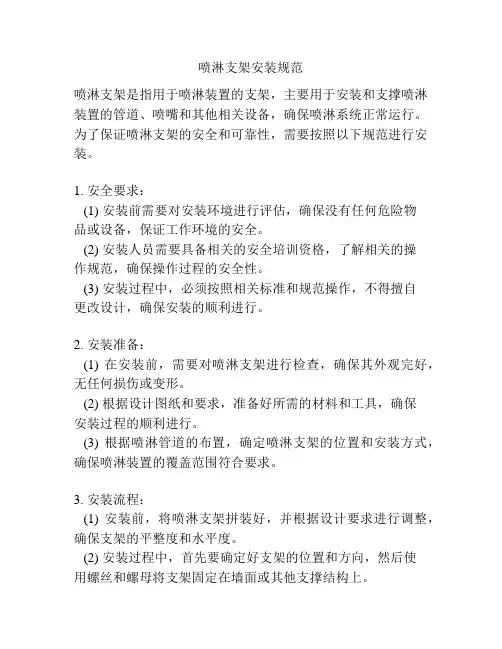

喷淋支架安装规范喷淋支架是指用于喷淋装置的支架，主要用于安装和支撑喷淋装置的管道、喷嘴和其他相关设备，确保喷淋系统正常运行。

为了保证喷淋支架的安全和可靠性，需要按照以下规范进行安装。

1. 安全要求：(1) 安装前需要对安装环境进行评估，确保没有任何危险物品或设备，保证工作环境的安全。

(2) 安装人员需要具备相关的安全培训资格，了解相关的操作规范，确保操作过程的安全性。

(3) 安装过程中，必须按照相关标准和规范操作，不得擅自更改设计，确保安装的顺利进行。

2. 安装准备：(1) 在安装前，需要对喷淋支架进行检查，确保其外观完好，无任何损伤或变形。

(2) 根据设计图纸和要求，准备好所需的材料和工具，确保安装过程的顺利进行。

(3) 根据喷淋管道的布置，确定喷淋支架的位置和安装方式，确保喷淋装置的覆盖范围符合要求。

3. 安装流程：(1) 安装前，将喷淋支架拼装好，并根据设计要求进行调整，确保支架的平整度和水平度。

(2) 安装过程中，首先要确定好支架的位置和方向，然后使用螺丝和螺母将支架固定在墙面或其他支撑结构上。

(3) 安装喷嘴时，需要根据设计要求，确定好喷嘴的位置和角度，然后使用螺丝将喷嘴固定在支架上。

(4) 安装完成后，需要对喷淋支架进行检查，确保所有的连接紧固，没有松动或漏水。

4. 安装验收：(1) 安装完成后，需要进行喷淋支架的验收，检查支架的安装质量和连接的可靠性。

(2) 检查喷淋支架是否有变形、松动或其他损坏情况，确保支架的稳定性和可靠性。

(3) 进行压力测试，检查喷淋管道和喷嘴的正常工作情况，确保喷淋系统的正常运行。

5. 维护保养：(1) 完成喷淋支架的安装后，需要定期进行维护和保养，清洁喷嘴和管道内部的杂质，确保喷淋系统的畅通。

(2) 定期检查喷淋支架的连接部位是否有松动、腐蚀或其他损坏，及时进行修复和更换。

(3) 注意定期更换喷嘴和其他易损件，确保喷淋系统的稳定性和可靠性。

通过按照以上安装规范进行操作，可以确保喷淋支架的安装质量和可靠性，提高喷淋系统的工作效率和安全性。

灭火喷水管与支吊架安装规范1. 引言本文件为灭火喷水管与支吊架的安装规范，旨在确保安全和有效的使用灭火系统。

遵循本规范将有助于预防火灾和最大限度地减少火灾造成的损失。

2. 选择合适的喷水管和支吊架在安装灭火喷水管和支吊架之前，应该选择合适的材料和规格以满足设计要求。

以下是一些建议：- 灭火喷水管应该由耐腐蚀和耐高温的材料制造，如不锈钢或镀锌钢。

- 灭火喷水管的规格应该符合国家或地区相关标准，并在设计过程中考虑供水压力和管道布局。

- 支吊架应该由强度高且耐用的材料制造，以确保持久稳定的支撑。

3. 安装灭火喷水管灭火喷水管的安装应该按照以下步骤进行：1. 首先，根据设计图纸和规格确定灭火喷水管的布置和位置。

确保灭火喷头能够覆盖到需要保护的区域。

2. 在安装之前，确保灭火喷水管的内部干净并无杂物存在。

3. 使用适当的管道连接件将灭火喷水管连接到供水系统。

请确保连接件牢固，并采取密封措施以防止漏水。

4. 安装时，灭火喷水管应保持水平，并使用支吊架进行固定。

支吊架的间距应遵循相关标准以确保稳定性和安全性。

5. 安装完成后，进行测试以确保灭火喷水管的正常工作。

测试过程应包括供水压力和灭火喷头的喷水效果。

4. 定期检查和维护为了确保灭火喷水管和支吊架的有效性，应定期进行检查和维护。

以下是一些建议：- 每年检查灭火喷水管的连接件和支吊架是否受到腐蚀或损坏。

- 定期检查灭火喷头的状态，并更换磨损严重或失效的喷头。

- 定期测试供水压力以确保适当的灭火效果。

- 在每次检查后，记录检查结果并采取必要的维护措施。

5. 总结灭火喷水管与支吊架的正确和安全安装对于保护人员和财产的安全至关重要。

遵循本安装规范可以确保灭火系统的可靠性和有效性。

同时，定期检查和维护也是预防火灾的重要措施。

请在安装和维护过程中严格按照相关标准和规范操作，以确保系统的正常运行。

以上是本文档的安装规范，旨在为灭火喷水管与支吊架的安装提供指导和参考。

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3≤DN25M8×80L40×40×4DN32~DN50M10×85L50×50×5DN65~DN80M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3≤DN25×2δ=8 100×100M10×85 L40×40×4DN32~DN50×2δ=10 110×110M10×85 L50×50×5DN65~DN150×2δ=10 110×110M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50DN80～DN150×3δ=12 150×150M12×10010#槽钢10#槽钢DN200～DN250×3δ=12 210×210M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓δ=12 210×210M12×120 8#槽钢DN125～DN150×2六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3≤DN25M8×80L40×40×4DN32~DN50M10×85L50×50×5DN65~DN80M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3≤DN25×2δ=8 100×100M10×85 L40×40×4DN32~DN50×2δ=10 110×110M10×85 L50×50×5DN65~DN150×2δ=10 110×110M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50DN80～DN150×3δ=12 150×150M12×10010#槽钢10#槽钢DN200～DN250×3δ=12 210×210M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓δ=12 210×210M12×120 8#槽钢DN125～DN150×2六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

内蒙古化工职业学院主教楼鲁班奖创优方案消火栓、喷淋系统一、管道支架、吊架、防晃支架的安装管道立干管为每层设置支架1个，地下室主干管支架间距为5m。

管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理。

管道的支吊架的安装位置不应防碍喷头的喷水效果；管道支架、吊架与喷头之间距离为350mm；与末端喷头之间的距离为500mm.配水支管上每一管段、相邻两喷头之间的管段设置的支架均不宜少于1个；当喷头之间的距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。

在管道转弯处应增设支架。

南北走向安装的管道横担凹面均朝北方向布置；东西走向安装的管道横担凹面均朝西方向布置；与结构楼板生根部位采用型钢时，型钢凹面与横单的方向一致。

螺母位置应便于安装、检修，横担外吊杆的丝扣应出螺母5mm。

固定管道的横担，开孔位置边缘与横担两端边缘的净距离为10mm；管道支架在安装之前应刷灰色防锈漆两道，灰色面漆两道。

支架严禁出现漏刷、流淌等现象。

管道的中心线与梁、柱、楼板等的最小距离应符合表一规定。

管道支架、吊架、防晃支架固定牢固；管道支架或吊架之间的距离不应大于下表。

管道的中心线与粱、柱、楼板最小距离并配合其他专业进行间距的选择，实际间距根据现场进行考虑，但不允许大于下表。

管道支架或吊架之间的距离喷淋管道支架(后附图)，支管支架与顶板固定采用Φ8膨胀螺栓，要求定位准确，成型后与螺母边缘外露丝扣长度为3mm，且不大于1/2D。

角钢采用L30×3等边角钢，要求横平竖直，水平部分长度为20CM，垂直部分长度随管道标高调整，水平部分与垂直部分连接处全部满焊，要求焊缝饱满，施焊过程中随即清除焊渣、焊瘤，并打磨平整后刷防锈漆，要求漆面均匀，不得漏刷。

“U”型环采用成品，外露丝扣长度为2扣，且不大于1/2D，“U”型环不得污染防锈漆。

支架倒角部位如图，统一采用1/3L(角钢边长)为R倒成圆角。

支架刷漆及补漆：支架外做防腐(防锈漆)两遍，补漆时不得污染其它与支架接触部分，如顶板、“U”型环、管道及螺栓、螺母。

消防喷水管与支吊架安装规范引言本文档旨在提供消防喷水管与支吊架的安装规范，以确保消防系统的正常运行和安全性。

本规范适用于所有消防喷水管与支吊架的安装工程。

安装要求1. 所有消防喷水管和支吊架的安装须符合国家和地方的法律法规以及相关标准。

2. 消防喷水管和支吊架的安装应由经过培训并具有相关资质的专业人员进行。

3. 在进行喷水管和支吊架的安装前，应进行现场勘测，并制定详细的安装方案。

4. 喷水管和支吊架的材料应具有耐腐蚀、耐高温、耐压等性能，并符合相关标准。

安装步骤1. 清理工地：在进行安装之前，需要清理工地，确保没有杂物或障碍物影响安装。

2. 安装支吊架：根据安装方案，将支吊架按照规定的间距和高度安装在墙壁或天花板上。

确保支吊架牢固可靠。

3. 安装喷水管：将消防喷水管连接到支吊架上，并使用合适的连接件进行固定。

喷水管的连接处应密封良好，防止漏水发生。

4. 检查和测试：安装完成后，进行各项检查和测试，确保喷水管和支吊架的安装符合要求，并能正常工作。

安全注意事项1. 在进行安装时，应采取必要的安全防护措施，包括佩戴安全帽、防护手套和安全鞋等。

2. 遵循消防安全操作规程，确保在安装过程中不会产生火灾、爆炸或其他危险。

3. 使用适当的工具和设备，避免使用损坏或不合格的工具进行安装。

维护与检修1. 喷水管和支吊架的维护与检修应定期进行，以确保其正常运行和可靠性。

2. 定期检查喷水管和支吊架的连接件是否松动或损坏，如有问题应及时修复或更换。

3. 定期清洗和消毒喷水管以防止污物或细菌滋生。

总结本文档提供了消防喷水管与支吊架的安装规范，包括安装要求、安装步骤、安全注意事项以及维护与检修等内容。

遵守本规范可以确保安装的质量和安全性，保障消防系统的有效运行。

喷淋管道安装要求Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】1.安装前应做耐压强度试验。

2.（1）自动喷淋管道支管安装：喷淋管道支管采用热镀锌钢管丝扣连接，管径小于等于DN65，安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则。

安装过程中不可跳装、分段装，必须按顺序连续安装。

管道安装完先做水压试验。

（2）镀锌钢管的安装：丝扣连接。

首先将要连接的两管接头用麻丝按顺丝扣的方向缠上少许，再涂抹白铅油，涂抹要均匀；或缠以聚四氟乙烯胶带。

然后用管钳夹紧一支管子，在丝头处安上管箍等连接件拧上1/2丝长，再用管钳将另一支管拧进管箍等连接件的1/2丝长，安装后的管螺纹根部应有2～3扣的外露螺纹，接头处露出的填料要即时清理干净，并刷防锈漆。

（3）水流指示器安装：水流指示器应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应保持有5倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。

国内产品可直接安装在丝扣三通上，进口产品可在干管开口，用定型卡箍紧固。

水流指示器适用于直径为50～150㎜的管道上安装。

3.喷淋管道支架安装：吊架的安装不应纺碍喷头的喷水效果.管道支吊架与喷头的间距不应小于300mm,本工程定为400mm.与末端喷头之间的距离不宜大于750mm，末端防晃支架与末端喷头支管间距为400mm（防晃支架做法详见附图）；配水支管上每一直管段相邻两喷头之间的管段设置的吊架均不少于1个；两喷头之间的间距不宜大于，离墙距离不得大于1800mm；当管子的直径等于或大于50mm时。

支管段在主干管上开口安装机械三通或机械四通的支管采用固定支架（DN≤50采用T型支架，DN＞50采用龙门吊架。

4.（5）喷头安装：应在系统试压冲洗合格后进行,喷头安装宜采用专用的弯头,三通.喷头安装时,不得对喷头进行拆装,改动,并严禁给喷头附加任何装饰性涂层;喷头安装应使用专用扳手.严禁利用喷头的框架施拧;喷头的框架,溅水适产生变形或释放远件损伤时,应采用规格,型号相同的喷头更换。

喷淋5.1.7 管道支架、吊架、防晃支架的安装应符合下列要求：5.1.7.1 管道应固定牢固；管道支架或吊架之间的距离不应大于表5.1.7的规定；管道支架或吊架之间的距离表5.1.75.1.7.2 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定；5.1.7.3 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架、与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm；5.1.7.4 配水支管上每一直管段、相邻两喷头这间的设置的吊架均不宜少于1个；当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m；5.1.7.5 当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架；5.1.7.6 竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5～1.8m。

5.1.8 管道穿过建筑物的变形缝时，应设置柔性短管。

穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50mm；管道的焊接环缝不得位于套管内。

套管与管道的间隙应采用不燃烧材料填塞密实。

5.1.9 管道横向安装宜设0.002～0.005的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净时，应采取相应的排水措施。

当喷头数量不于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。

消火栓4 支(吊)架的设置间距应不大于表12.3.20-2的要求。

表12.3.20-2 管道支架或吊架的间距管径(mm) 25 32 40 50 70 80间距(m) 3.5 4.0 4.5 5.0 6.0 6.0管径(mm) 100 125 150 200 250 300间距(m) 6.5 7.0 8.0 9.5 11.0 12.05 当管道穿梁安装时，穿梁处宜作为一个吊架。
