预应力空心板预制施工方法及工艺

预应力空心板施工方法
预应力空心板施工方法包括以下步骤：
1. 预制空心板台座：对台座做先张法处理。

在处理前，对台座张拉结构要
进行稳定性和强度的设计，避免在张拉过程中出现变形失稳等情况。

2. 钢绞线和钢筋制作安装：对钢筋和钢绞线进行抽样试验，各方面指标满足后方可施工。

将U型钢筋放置于台面，布置、预拉钢绞线，将U型筋扶正然后进行捆绑。

3. 张拉与锚固：分两次对预应力钢绞线进行单向张拉，张拉过程中，确保实际的伸长量在计算的伸长量范围内，如出现误差则需查明原因，锚固后偏差要小于等于5毫米。

4. 模板：使用机械与人工配合安装模板，对模板顶与脚进行固定。

5. 板体混凝土浇筑和养护：对砼进行集中拌合，由罐车送至空心板梁预制厂，提升入模后，振捣成型。

6. 预应力筋放张：确认梁体砼强度合格后，进行预应力筋的放张。

放张时
采用单根逐步进行的模式，放张后切除线头。

7. 移板堆放：将预应力空心板吊移至堆梁场，堆放时注意不要上下倒置，堆放层数不得超过3层，堆放时间不得超过60天。

以上步骤完成后，预应力空心板施工就完成了。

预应力空心板施工方案预应力空心板施工方案1.施工前准备1.1 确定施工图纸及技术要求，准备相应的施工设备和工具。

1.2 进行场地勘察，确保施工场地平整稳固，并清理场地内的杂物。

1.3 制定工程进度计划，安排施工人员的工作。

1.4 准备预应力钢束、混凝土浆料、模具等施工材料。

2.模板安装2.1 根据施工图纸，按照尺寸要求制作模板。

2.2 安装模板支撑架，调整支撑架高度和位置，使其与模板相符。

2.3 安装模板，确保其牢固稳定，并进行调整，使其符合设计要求。

3.钢筋绑扎3.1 在模板上铺设预应力钢筋，根据设计要求进行绑扎。

3.2 确保钢筋的位置和数量准确无误。

3.3 按照钢筋的弯折要求进行钢筋的弯折处理。

4.灌浆4.1 在模板之间留有缝隙，以方便浆料的灌注和排除气泡。

4.2 准备混凝土浆料，按比例混合水泥、石粉、砂子和水。

4.3 将浆料从一侧开始灌注至模板间隙中，同时用钢筋搅拌浆料，保证浆料混合均匀。

4.4 灌注浆料至模板顶部，使其紧密填满整个空心板内部。

5.预应力张拉5.1 在浆料干燥固化后，开始进行预应力张拉。

5.2 将预应力钢束依次穿过空心板，固定在端部模板上。

5.3 使用预应力张拉机器对钢束进行张拉，直至满足预定的预应力力值。

5.4 通过锚固装置将预应力钢束固定，保持预应力力值的稳定。

6.结束工作6.1 预应力张拉完毕后，修整空心板表面，保持其光滑平整。

6.2 检查空心板的质量和尺寸是否符合设计要求。

6.3 清理施工现场，确保没有杂物和安全隐患。

6.4 编制施工记录和验收报告，归档保存。

以上是预应力空心板的施工方案，通过合理的施工步骤和严格的质量控制，可以保证施工过程中的安全性和施工质量的稳定性。

在实施施工方案的过程中，需要严格遵守施工图纸和技术要求，并且根据实际情况灵活调整。

同时，施工现场的整洁和施工人员的安全意识也是至关重要的。

预应力空心板作为一种新型建筑材料，在日常生活和工程建设中具有广泛的应用前景。

预应力空心板梁预制施工方案及主要工艺一．施工方案1、施工准备：板梁的施工准备主要包括预制场地的建设、拌合设备的安装、材料的储备及模板的制作加工等工作内容。

a、预制场建设：在临时征用地的范围内合理布置好材料堆放区，钢筋加工区，砼拌和区，梁板预制区等位置以及整个场地的硬化，在板梁底座砼的浇筑时应注意在梁端部底座位置进行布筋加强处理。

b、模板加工：板梁用的外模板采用专业厂家加工制作的组装式钢模，面板采用5mm钢板制作，一块模板面板应尽量减少焊接缝。

面板采用槽钢横竖加劲。

加劲与面板之间采用间断焊缝，每段焊缝长度为5cm，焊缝厚度不小于6mm，面板采用刨光处理。

内模使用橡胶气蘘。

模板使用前要检验模板的各部位的尺寸是否符合设计要求，并要注意模板表面的除污除锈工作。

2、钢筋制作与安装：使用的钢筋需有出厂合格证明并经过试验抽检合格，钢筋的存放必须分批分类并有防雨水，侵蚀等措施。

钢筋的制作在钢筋加工集中进行，制作好的半成品及成品钢筋应分类堆放。

钢筋在制作与安装时，应注意避免在结构的最大应力处设置接头，应可能使接头交错排列，接头间距相互错开的距离大于50cm，焊接点与弯曲处的间距应大于10d（d为钢筋直径），并除去焊接时存留的焊渣，焊缝长度应符合规范要求（即双面焊为5d，单面焊为10d）。

3、钢绞线安装（穿束）：◆钢筋绑扎时要注意将波纹管绑扎定位在钢筋结构上，波纹管的定位一定要按照施工图纸要求进行，施工时注意波纹管的定位钢筋应稳固准确，同时波纹管的接头应密封严密，避免砼浇注时有水泥浆渗漏堵塞波纹管。

如绑扎波纹管时波纹管的位置与钢筋发生冲突时适当挪移钢筋的位置。

◆使用的钢绞线及锚夹具要有出厂合格证，运至现场后，亦应通过试验（按规范要求分批进行）合格后方可使用。

钢绞线下料用砂轮切割机切割，钢绞线长度应严格按照图纸尺寸下料，钢绞线应分根梳理顺直，避免有缠绞扭麻等现象。

穿钢绞线前要检查孔道内是否畅通、无水及其它杂物，注意避免划伤波纹管。

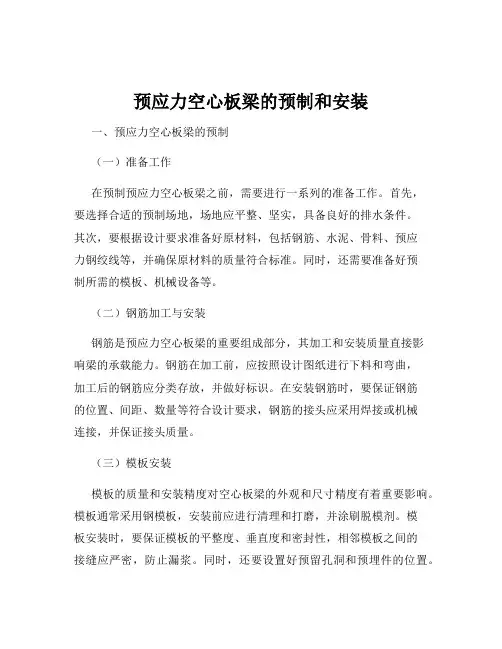

预应力空心板梁的预制和安装一、预应力空心板梁的预制（一）准备工作在预制预应力空心板梁之前，需要进行一系列的准备工作。

首先，要选择合适的预制场地，场地应平整、坚实，具备良好的排水条件。

其次，要根据设计要求准备好原材料，包括钢筋、水泥、骨料、预应力钢绞线等，并确保原材料的质量符合标准。

同时，还需要准备好预制所需的模板、机械设备等。

（二）钢筋加工与安装钢筋是预应力空心板梁的重要组成部分，其加工和安装质量直接影响梁的承载能力。

钢筋在加工前，应按照设计图纸进行下料和弯曲，加工后的钢筋应分类存放，并做好标识。

在安装钢筋时，要保证钢筋的位置、间距、数量等符合设计要求，钢筋的接头应采用焊接或机械连接，并保证接头质量。

（三）模板安装模板的质量和安装精度对空心板梁的外观和尺寸精度有着重要影响。

模板通常采用钢模板，安装前应进行清理和打磨，并涂刷脱模剂。

模板安装时，要保证模板的平整度、垂直度和密封性，相邻模板之间的接缝应严密，防止漏浆。

同时，还要设置好预留孔洞和预埋件的位置。

（四）混凝土浇筑混凝土的质量是保证预应力空心板梁强度和耐久性的关键。

在浇筑混凝土前，要对原材料进行检验和配合比设计，并确保混凝土的搅拌质量。

混凝土浇筑时，应采用分层浇筑、分层振捣的方法，振捣要密实，防止出现蜂窝、麻面等质量缺陷。

在浇筑过程中，要注意观察模板的变形情况，及时采取措施进行处理。

（五）预应力张拉预应力张拉是预应力空心板梁预制的关键工序。

在混凝土强度达到设计要求后，即可进行预应力张拉。

张拉前，要对张拉设备进行校验和标定，并根据设计要求计算出张拉控制力和伸长量。

张拉时，要按照对称、同步的原则进行，先张拉纵向预应力，再张拉横向预应力。

张拉过程中，要实时监测张拉力和伸长量，确保张拉质量符合要求。

（六）压浆和封锚预应力张拉完成后，应及时进行压浆和封锚。

压浆的目的是填充预应力管道内的空隙，提高预应力筋的耐久性。

压浆材料通常采用水泥浆，其配合比应符合设计要求。

银百高速（G69）甜永段TYSY3合同段预应力空心板预制施工方案路港集团有限公司银百高速（G69）甜永段TYSY3项目经理部二0一七年七月目录一、编制说明 (1)二、工程概述 (2)三、主要工程数量 (2)四、工期计划 (3)五、机械设备、人员配备情况 (3)六、预制场建设 (4)七、空心板预制施工工艺 (5)八、工程质量管理体系及保证措施 (15)九、质量保证措施 (15)十、混凝土常见质量通病防治措施 (17)十一、安全保证措施 (19)十二、环境保护、文明施工措施 (21)预应力空心板预制施工方案一、编制说明1、编制依据《公路工程技术标准》JTG B01-2014《公路工程质量检验评定标准》JTG F80/1-2012《公路桥涵施工技术规范》JTG/T F50-2011《公路桥涵设计通用规范》JTG D60-2015《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004《公路桥涵地基及基础设计规范》JTG D63-2007《钢筋机械连接通用技术规程》JGJ 107-2016《公路工程施工安全技术规范》JTG F90-2015《银川-百色高速（G69）甜水堡至庆城至永和段TYSY3合同段两阶段施工图》银川-百色高速（G69）甜水堡至庆城至永和段TYSY3合同段招标文件甘肃省公路建设管理集团有限公司《项目建设管理办法》2、编制原则（1）严格执行国家和地方对公路工程建设的各项方针、政策、规定和要求。

严格遵守工程合同文件的要求并服从业主统一安排。

（2）在认真领会初步设计图纸、施工图纸及补遗书的前提下，在原技术标书施工组织设计的基础上，根据现场的实际施工条件，优化施工安排，保证施工质量。

（3）根据工程的重点、难点，施工工序及气候环境的要求和制约，制定科学合理的施工方案。

（4）依靠成熟的技术，先进的工艺，可靠的措施，严格的管理，为业主提供优质工程。

（5）根据本分项工程的实际情况，我部将组织一批施工经验丰富、技术力量雄厚的优秀技术、管理人员，调集先进的机械设备，配备先进的测量、试验仪器，组建一个高效精干的项目工区。

一、预应力空心板施工方案一)施工方案1、桩基础采用冲击钻孔机和回旋钻孔机成孔，水下砼灌注，由于石马江河下游拦河坝放闸后水深为2m左右，且河水流动缓慢，因此钻机平台采用筑岛法，变水上施工为陆上施工。

2、空心板均在预制场集中预制，后张法施工，公路通用式架桥机出坑、移梁、存梁、安装施工。

3、桥梁用砼均采用强制式搅拌机拌和，砼运输车运送至各用料点。

4、桥面铺装采用三轴整平仪施工。

二) 本桥施工重点与难点1、水位受季节影响明显，在汛期来临之前须抢出水中下部构造，工期紧迫。

2、桩身穿过较厚的白云岩，成孔进度与质量及桩的完整性是本桥施的施工难点。

三) 施工顺序：详见施工流程图表1-5 桥梁施工流程图四) 施工方法及注意事项1、施工准备1) 进场后，在桥位处布设施工控制网，并熟悉设计文件，现场核对原始资料，做好原材料与砼配合比试验，必要时进行补充地质调查等技术准备工作。

2) 供水：根据桥位处水样分析结果，区内地表水与地下裂隙岩溶水对砼构件无腐蚀性，施工用水可采用抽水机从河中直接抽取。

3) 供电：拟在安装500KVA变压器一台，高压接专线电网，需架设300-350高压支线，施工现场所需低压线路设在线路边，以减少对机械的影响。

为防止因停电而停工，备1台150kw发电机组。

2、下部构造1) 施工顺序根据石马江河受季节影响的实际情况，下部构造施工抢在汛期来临之前完成，枯水期完成桩基础施工，汛期来临之前完成下构造施工。

进场后，除1号孔预留8-12m间隙作正常流水外，其余河床全部用土填至标高239.5m，填土部分外包编织袋，以防冲刷。

施工时，由中间向桥头进，即2#→1#→0#，3#→4#→5#。

2) 钻孔灌注桩施工本工程共有钻孔灌注桩12根，其中桥台2个，4根桩，桩径D1.2m，0号桥台桩长18.12m，5号桥台桩长16.12m，4个桥墩，8根桩，桩径D1.2m，桩长9.72~13.72m。

从地质情况分析，桩身基本处于覆盖层内，穿过卵石土、白云岩。

一、工程概况本工程采用预制空心板作为桥梁上部结构，预制空心板尺寸为20米×1.5米×0.25米，共计28片。

预制空心板采用C40混凝土，钢筋采用HRB400级钢筋，预应力钢绞线采用低松弛钢绞线。

二、施工准备1. 施工材料：预制空心板、钢筋、预应力钢绞线、混凝土、水泥、砂、石子、外加剂等。

2. 施工机械：龙门吊、混凝土搅拌站、混凝土输送泵、振动器、切割机、焊接机、水平仪、经纬仪等。

3. 施工人员：施工队伍应具备相应的资质和经验，确保施工质量。

三、施工方法及工艺流程1. 施工工艺流程：（1）预制空心板制作：按照设计图纸要求，进行预制空心板制作，包括钢筋绑扎、模板安装、混凝土浇筑、养护等。

（2）预制空心板运输：采用龙门吊将预制空心板从预制场运输至施工现场。

（3）预制空心板安装：采用龙门吊进行预制空心板安装，包括吊装、定位、固定等。

（4）施工质量检查：对预制空心板安装质量进行检查，确保符合设计要求。

2. 施工方法：（1）预制空心板制作：1）钢筋绑扎：按照设计图纸要求，进行钢筋绑扎，确保钢筋位置准确、间距符合要求。

2）模板安装：安装模板，确保模板平整、垂直、稳固。

3）混凝土浇筑：按照配合比要求，进行混凝土浇筑，确保混凝土密实、均匀。

4）养护：混凝土浇筑完成后，进行养护，保证混凝土强度达到设计要求。

（2）预制空心板运输：1）龙门吊运输：采用龙门吊将预制空心板从预制场运输至施工现场。

2）运输安全：确保运输过程中预制空心板稳固，防止倾覆、碰撞等事故发生。

（3）预制空心板安装：1）吊装：采用龙门吊进行预制空心板吊装，确保吊装过程中安全、平稳。

2）定位：根据设计图纸要求，进行预制空心板定位，确保位置准确。

3）固定：采用预埋钢筋或锚固螺栓进行预制空心板固定，确保固定牢固。

四、施工质量控制1. 预制空心板制作：严格按照设计图纸和施工规范进行制作，确保预制空心板尺寸、强度、质量符合要求。

2. 预制空心板运输：确保运输过程中预制空心板安全、稳固，防止损坏。

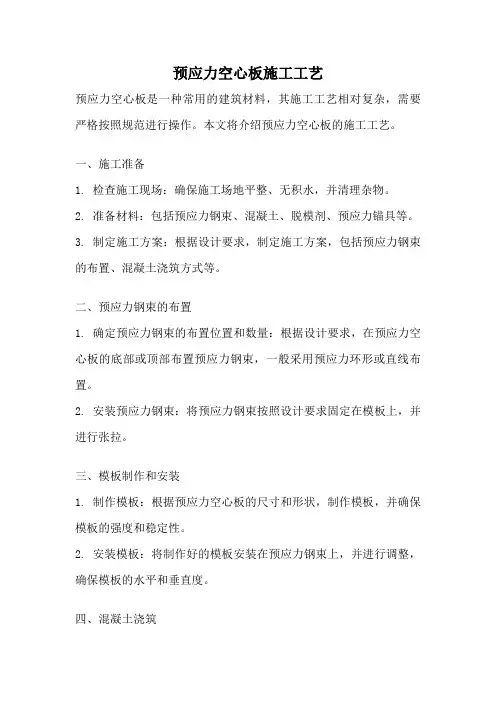

预应力空心板施工工艺预应力空心板是一种常用的建筑材料，其施工工艺相对复杂，需要严格按照规范进行操作。

本文将介绍预应力空心板的施工工艺。

一、施工准备1. 检查施工现场：确保施工场地平整、无积水，并清理杂物。

2. 准备材料：包括预应力钢束、混凝土、脱模剂、预应力锚具等。

3. 制定施工方案：根据设计要求，制定施工方案，包括预应力钢束的布置、混凝土浇筑方式等。

二、预应力钢束的布置1. 确定预应力钢束的布置位置和数量：根据设计要求，在预应力空心板的底部或顶部布置预应力钢束，一般采用预应力环形或直线布置。

2. 安装预应力钢束：将预应力钢束按照设计要求固定在模板上，并进行张拉。

三、模板制作和安装1. 制作模板：根据预应力空心板的尺寸和形状，制作模板，并确保模板的强度和稳定性。

2. 安装模板：将制作好的模板安装在预应力钢束上，并进行调整，确保模板的水平和垂直度。

四、混凝土浇筑1. 按照设计要求，准备好混凝土材料，并进行搅拌。

2. 在模板上进行混凝土浇筑：采用自卸式搅拌车将混凝土倒入模板中，并使用振动棒进行压实，以确保混凝土的密实性和均匀性。

3. 控制浇筑速度：根据混凝土的凝固时间和温度等因素，控制浇筑速度，避免出现冷缩裂缝。

五、预应力钢束的张拉和固定1. 预应力钢束的张拉：在混凝土凝固后，进行预应力钢束的张拉。

根据设计要求，使用专用设备对预应力钢束进行张拉，直至达到设计要求的预应力力值。

2. 预应力钢束的固定：在预应力钢束达到设计要求的预应力力值后，对其进行固定，一般采用预应力锚具进行固定。

六、养护和脱模1. 养护：在混凝土凝固后，进行养护，以保证混凝土的强度和耐久性。

养护时间一般为7-14天，期间需要进行湿养护。

2. 脱模：在混凝土达到设计强度后，进行脱模操作。

使用脱模剂涂抹在模板表面，以便顺利脱模。

七、验收和保养1. 验收：进行预应力空心板的验收，检查其尺寸、强度和表面质量等是否符合设计要求。

2. 保养：对已完成的预应力空心板进行保养，包括定期清洁和检查，以延长其使用寿命。

预应力混凝土空心板预制、安装施工技术方案一、工程概况河南省王楼(省界）至兰考段高速公路A-01合同段,上部结构为预应力混凝土空心板的桥梁共有五座，其中2×16米中桥一座，1×16小桥三座,1×16汽车通道桥两座，共计预应力混凝土空心板182块，该预应力混凝土空心板计划在我通达公路工程公司南干道预制场集中预制,具体类型和数量见表1。

预应力空心板类型、数量汇总表表1二、施工组织机构本合同段预应力空心板由第四项目分部负责组织、协调施工.南干道预制场将在第四分部的同一安排下进行预应力空心板的预制工作，为保证预制板的顺利施工,南干道预制场组建强有力的施工组织结构，具体负责解决其施工计划、生产调度、材料供应以及施工中出现的问题等。

其施工组织机构及人员配置数量见下表2、表3。

表2 日南高速A—01合同段项目经理部南干道预制场施工组织机构三、施工准备工作为确保预应力混凝土空心板预制、安装任务的顺利完成，在开工前必须作好各项施工准备工作，进行预制场的各项基本建设。

1、施工前组织施工、技术人员对施工图纸进行复核,发现问题及时上报，得到答复后组织施工。

2、预应力空心板施工前作好两级技术交底工作，项目部总工对桥梁分部进行书面技术交底,项目分部对参与预应力混凝土空心板预制、安装的施工、技术人员进行详细的口头技术交底工作，对该项工程的技术标准、质量要求以及施工方案作比较详细的技术交底,作好施工前的技术准备工作。

3、项目分部组织工程技术人员编制详细、符合实际的施工组织设计和施工方案，并上报驻地监理、总监办审批后施工。

4、实验室组织试验人员对所有将使用的原材料作好进场前的试验以及混凝土配合比的设计，试验结果报驻地监理、总监办审批后,通知材料人员安排材料进场，进行施工。

5、临时便道：预应力混凝土空心板运输道路主要依靠开兰路和G220线国道，从G220线至各桥梁处设临时便道，便道沿路线左侧设置，宽4。

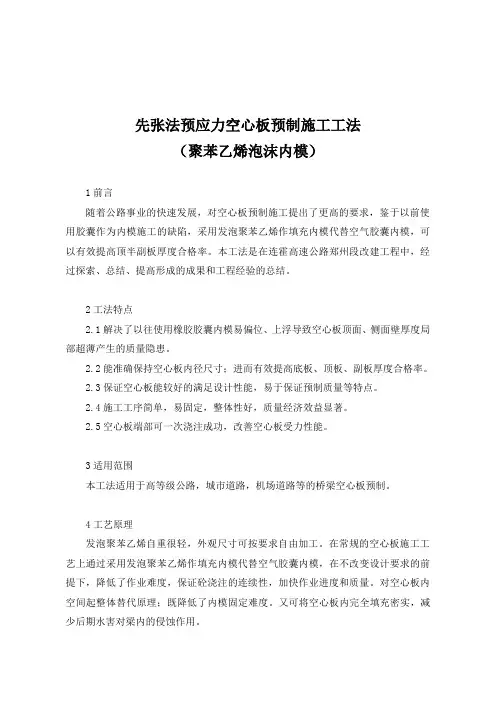

先张法预应力空心板预制施工工法（聚苯乙烯泡沫内模）1前言随着公路事业的快速发展，对空心板预制施工提出了更高的要求，鉴于以前使用胶囊作为内模施工的缺陷，采用发泡聚苯乙烯作填充内模代替空气胶囊内模，可以有效提高顶半副板厚度合格率。

本工法是在连霍高速公路郑州段改建工程中，经过探索、总结、提高形成的成果和工程经验的总结。

2工法特点2.1解决了以往使用橡胶胶囊内模易偏位、上浮导致空心板顶面、侧面壁厚度局部超薄产生的质量隐患。

2.2能准确保持空心板内径尺寸；进而有效提高底板、顶板、副板厚度合格率。

2.3保证空心板能较好的满足设计性能，易于保证预制质量等特点。

2.4施工工序简单，易固定，整体性好，质量经济效益显著。

2.5空心板端部可一次浇注成功，改善空心板受力性能。

3适用范围本工法适用于高等级公路，城市道路，机场道路等的桥梁空心板预制。

4工艺原理发泡聚苯乙烯自重很轻，外观尺寸可按要求自由加工。

在常规的空心板施工工艺上通过采用发泡聚苯乙烯作填充内模代替空气胶囊内模，在不改变设计要求的前提下，降低了作业难度，保证砼浇注的连续性，加快作业进度和质量。

对空心板内空间起整体替代原理；既降低了内模固定难度。

又可将空心板内完全填充密实，减少后期水害对梁内的侵蚀作用。

5施工工艺流程及操作要点5.1施工工艺流程预制场建设→安装侧模板→安装底板、腹板钢筋→穿钢绞线→钢绞线张拉→浇筑底板混凝土→安装聚苯乙烯泡沫内模→安装顶板钢筋→浇筑腹板、顶板混凝土→混凝土养生→预应力放张→移梁存放→封头→验收5.2操作要点5.2.1预应力张拉台座5.2.1.1预应力空心板预制台座采用长线槽式台座，根据标段空心板跨径，考虑设置台座。

5.2.1.2台座基础根据预制梁板设计参数、现场地质条件等进行计算；常用20米梁可参考采用换填20cm厚6%水泥土，用压路机碾压密实，然后浇筑15cm厚C30混凝土，再浇筑5cm厚C30水磨石混凝土，作为梁板底模，水磨石表面必须水平且平整光滑。

预应力混凝土空心板梁施工技术规程预应力混凝土空心板梁施工技术规程1. 引言预应力混凝土空心板梁是一种常见的结构构件，它能够提供较大的跨度和载荷承载能力。

本文将介绍预应力混凝土空心板梁的施工技术规程，包括施工方法、施工顺序以及注意事项等方面。

2. 施工方法2.1 模板安装在施工前，首先要安装好模板。

模板的选择应根据设计要求和实际情况进行，一般常用的模板有钢模、木模和塑料模等。

安装模板时应保证其刚度和平整度，确保预应力混凝土空心板梁的几何尺寸和表面光洁度。

2.2 钢筋布置预应力混凝土空心板梁需要合理布置预应力钢筋和受力钢筋，以提高其抗弯和承载能力。

预应力钢筋一般采用两种布置方式：采用集中预应力布置方式和连续预应力布置方式。

受力钢筋的布置应符合设计规范的要求，并注意受力钢筋与预应力钢筋的配合。

2.3 预应力施工预应力施工通常采用预应力拉力机进行，根据设计要求进行预应力张拉，保证预应力钢筋的预压力满足要求。

预应力施工结束后，应及时测量和记录预应力张拉力、锚固长度等参数，以便后续的验收和使用。

2.4 混凝土浇筑混凝土浇筑是预应力混凝土空心板梁施工的重要环节。

在浇筑前，应检查模板是否完好、清洁，并做好防漏措施。

混凝土应采用符合设计强度和流动性要求的配合比，浇筑时应采用适当的振捣方法，确保混凝土的密实度和一致性。

2.5. 后期处理混凝土浇筑结束后，应及时进行养护。

养护期间要注意保持适宜的湿度和温度，防止混凝土龟裂和表面强度不足。

养护期一般为7-14天，具体时间根据混凝土强度等级和气候条件而定。

3. 施工顺序预应力混凝土空心板梁的施工顺序如下：3.1 模板安装3.2 钢筋布置和预应力施工3.3 混凝土浇筑3.4 养护4. 注意事项4.1 施工前要进行详细的方案编制和技术交底，保证施工过程符合设计要求和规范要求。

4.2 施工中要加强质量管理，对模板、钢筋、预应力设备等要进行检验和验收，确保其质量达到要求。

4.3 施工过程中要及时处理好施工现场的组织协调问题，确保施工进度和质量的也要保证施工安全。

预应力空心板梁施工方案一.施工工艺流程制作张拉台座T制作板梁平台一钢绞线的下料、编束、穿钢绞线T预张拉T绑扎钢筋一立模1浇筑混凝±一充气橡胶芯模的安放和抽取一养护一拆模一放张一移梁二.制梁台座1.预应力张拉采用预应力和应变双控张拉，预应力钢绞线的标准强度为1860Mpa,本预应力空心板张拉控制力采用0.75Rb,即1395Mpa o2、为确保安全，操作方便，采用重力锚式张拉台座，台座长度比板长每端加长l∙5m0测量放线，进行D=0.8m钢筋混凝土抗滑桩和张拉横梁施工，之后测量放线开挖台座基坑，用压路机把基底碾压密实后，换填30cm 的砂砾垫层，在碾压密实的砂砾垫层上浇筑一层厚度为20cm强度为C20的素混凝土，边浇筑，边抹平压光，严禁使用砂浆找平。

预应力钢筋的张放、临时锚固、混凝土浇筑、养护都在台座和平台上进行。

3、台座施工注意事项：台面要平整光滑，两侧边为直线且平行；千斤顶支承的混凝土面要垂直台座轴线,锚垫板处混凝土振捣要密实。

三、校验千斤顶1.校验方法校验采用标准测力计校验法。

千斤顶、油压表及油泵配套校验。

将电动油泵的油路、电源接通，给千斤顶供油，活塞上移，顶压标准测力计。

当测力计达到一定吨位时，立即从千斤顶的油压表上读数。

各级吨位的压力读数复校三次，然后计算油压表在各级吨位时相应读数的平均值，作为压力表读数，再根据一元线性回归，计算出与设计张拉力相应的油压表读数。

2、校验要求在施工中发生下列任何情况时，都进行重新校验，确保张拉力准确校验期限超过2个月，千斤顶漏油或千斤顶检修后张拉过程中，钢绞线经常出现断丝，钢绞线实测伸长值与理论计算值相差超过标准规定值时，油压表指针不回零或调换千斤顶油压表时。

四、钢绞线的下料、编束1.钢绞线下料前先将钢绞线卷放在自制的放线架中，再将铁皮剪断，然后人抓住钢绞线一端，将钢绞线缓缓拉开(注意不使钢绞线产生有害变形，对有害变形的部分必须除掉)，钢绞线下料用砂轮切割机切断,严禁用电焊枪烧切切割时对称切割,先切长束后切短束。

预应力空心板梁施工工艺流程一、概述预应力空心板梁是一种广泛应用于桥梁工程中的结构形式，具有高强度、轻质、耐久性强等特点。

预应力空心板梁的施工工艺流程包括预制、运输、安装、张拉等多个环节，本文将详细介绍这些流程并分析其优缺点。

二、预制预应力空心板梁的预制是整个施工工艺流程的第一步。

在这个环节中，首先需要按照设计要求制作模板，然后浇筑混凝土并养护。

在混凝土达到一定强度后，进行预应力张拉，最后对预制板梁进行质量检测和验收。

预制的优点是可以提高施工效率，节约成本，并可以在工厂内进行质量监控，保证板梁的质量。

缺点是预制需要大量的模板和场地，而且需要严格控制养护时间，否则会影响板梁的质量。

三、运输预应力空心板梁预制完成后，需要将其运输到安装现场。

运输过程中需要注意保持平稳，防止板梁出现损坏。

在运输前，需要根据安装现场的具体情况选择合适的运输方式和路线，并制定应急预案以应对可能出现的突发情况。

预应力空心板梁的运输优点是可以缩短施工周期，减少施工难度，但同时也存在一定的风险，需要严格控制运输过程中的安全和质量。

四、安装到达安装现场后，需要对预应力空心板梁进行安装。

安装过程中需要使用高精度仪器进行测量和定位，确保板梁的位置和标高满足设计要求。

在安装过程中还需要注意保护板梁不受损伤，保证其完整性。

预应力空心板梁的安装优点是可以提高施工效率，减少施工难度，但同时也需要严格控制安装过程中的安全和质量。

五、张拉在预应力空心板梁安装完成后，需要进行张拉作业。

张拉作业是整个施工工艺流程中非常重要的一环，它直接决定了预应力空心板梁的承载能力和使用寿命。

在张拉过程中需要使用高精度的张拉设备和专业的技术人员进行操作，确保张拉的质量和安全。

预应力空心板梁的张拉优点是可以提高板梁的承载能力和使用寿命，但同时也需要严格控制张拉过程中的安全和质量。

六、总结本文对预应力空心板梁施工工艺流程进行了详细的介绍和分析。

通过本文的介绍可以看出，预应力空心板梁的施工工艺流程具有多个环节和复杂的工序，需要严格控制每个环节的质量和安全。

先张法预应力空心板预制施工方案一、工程概述本工程为_____项目，其中先张法预应力空心板预制是重要的施工环节。

预制空心板将用于_____部位，其规格和数量如下：空心板规格：＿____、＿____、＿____等。

数量：＿____块。

二、施工准备（一）技术准备1、熟悉施工图纸，进行技术交底，明确施工工艺和质量要求。

2、编制施工组织设计和施工方案，确定施工流程和施工方法。

（二）材料准备1、预应力钢绞线：采用_____规格的钢绞线，其性能应符合国家标准。

2、普通钢筋：选用_____型号的钢筋，质量应合格。

3、混凝土：采用_____强度等级的混凝土，配合比应经试验确定。

（三）场地准备1、预制场地应平整、坚实，排水良好。

2、建设预制台座，台座应具有足够的强度和稳定性。

（四）设备准备1、张拉设备：选用_____型号的千斤顶和油泵，进行校验和标定。

2、吊运设备：配备_____吨的龙门吊，确保吊运安全。

三、施工工艺流程（一）钢绞线铺设1、将钢绞线按设计要求铺设在台座上，并用锚具固定。

2、检查钢绞线的位置和间距，确保符合设计要求。

（二）钢筋绑扎1、在钢绞线上绑扎普通钢筋，形成空心板的钢筋骨架。

2、钢筋的规格、型号、数量和间距应符合设计和规范要求。

（三）模板安装1、安装空心板的侧模和端模，模板应牢固、平整，接缝严密。

2、采用脱模剂，保证混凝土表面光滑。

（四）混凝土浇筑1、浇筑混凝土前，检查模板、钢筋和预埋件的位置和数量。

2、混凝土采用_____方式浇筑，分层振捣密实，防止出现蜂窝麻面。

（五）养护1、混凝土浇筑完成后，及时进行覆盖养护，保持混凝土表面湿润。

2、养护时间不少于_____天。

（六）预应力张拉1、当混凝土强度达到设计强度的_____%时，进行预应力张拉。

2、按照设计要求的张拉顺序和张拉力进行张拉，采用_____控制应力和_____伸长量进行双控。

（七）放张1、预应力张拉完成后，待混凝土强度达到设计强度的_____%时，进行放张。

预制预应力空心板的施工工艺一、预制预应力空心板预制预应力空心板的整套工序采用流水作业集中预制，以确保空心板生产的质量。

预制板的底模设在预制厂，采用10cm砼，空心板的吊装采用跨墩龙门吊起吊，架桥机安装。

（一）、预应力空心板的预制1、预制场地准备：场地平整后，在场内建造5排台座，每排设6个底模，共计30个台座，在预制底模端部4m范围内进行加厚硬化处理，以分散预应力张拉后板体端部的压应力。

2、模板制作：模板由侧模、内模二个部分组成本桥共有270片预应力空心板，根据规定施工工期的要求，共订做5套钢模，1套边模，4套中模；钢模使用大尺寸的专用钢模进行整体组拼，模板采用钢板、槽钢组成，侧钢模板在加工厂定作，采用5mm钢板,每5m一节，便于安装及拆除。

根据空心板的特点，采用橡胶内模充气。

模板安装前涂脱模剂。

具体的布置需根据板体截面尺寸确立，并通过计算对模板的强度、刚度进行验算。

龙门吊配合人工安装和拆模。

3、普通钢筋、预应力钢绞线加工普通钢筋及预应力钢绞线按规范的要求做好各种试验，并报请监理工程师批准，严格按设计图纸的要求布设，对于腹板钢筋一般根据其起吊能力，预先焊成钢筋骨架，吊装后再绑扎或焊接成型，钢筋绑扎、焊接要符合技术规范的要求。

具体操作为：a、钢筋的绑扎：在钢筋的安装绑扎之前，进行较详细的施工技术交底：包括钢筋及分段种类、加工尺寸、绑扎顺序、临时加固方法以及钢筋接头的处理等有关事宜。

在安装并调好底模及侧模后，开始底、腹板普通钢筋绑扎及预应力管道的预设。

在底、腹板钢筋及预应力管道完成后，再支内模，绑扎顶板钢筋及预应力管道，待钢绞线穿入后，再绑扎顶板负弯矩钢束的定位钢筋，其中包括支点及跨中横隔板。

具体绑扎顺序为：底板横向钢筋（包括支点和横隔板处横向钢筋和部分箍筋）→腹板箍筋→纵向通长钢筋及纵向钢筋网骨架→底板预应力波纹管、锚垫板→斜角横向钢筋、纵向通长钢筋→腹板横向钢筋、纵向通长钢筋→绑扎支点、跨中横隔板→顶板纵向、横向钢筋间的绑扎→顶板预应力波纹管、螺旋筋及锚垫板→安装防撞护栏预埋钢筋。

桥梁预应力空心板施工方法(全文)范本一：【正文开始】一、引言桥梁预应力空心板是一种常用的结构形式，具有较好的承载能力和经济性。

本文详细介绍了桥梁预应力空心板的施工方法。

二、施工前准备1. 施工方案的编制2. 材料准备3. 施工设备的调配三、施工工序1. 基础处理2. 模板安装与调整3. 预应力钢筋的布置4. 空心板浇筑5. 后期处理四、质量验收1. 混凝土强度检测2. 预应力力检测3. 外观检验五、安全施工措施1. 安全防护措施2. 施工现场管理3. 应急预案【正文结束】本文档涉及附件：1. 施工方案文件2. 材料清单3. 设备调配表格4. 施工验收报告本文所涉及的法律名词及注释：1. 混凝土：指由水泥、砂、石子等成分构成的建筑材料。

2. 预应力：是指施加在结构中的预先施工的外荷载，通过预应力杆或预应力钢筋将结构内的混凝土压缩。

3. 施工方案：是指工程施工过程中的具体方案和措施，包括施工工序、材料准备、设备调配等。

范本二：【正文开始】一、引言桥梁预应力空心板施工方法是桥梁施工中常见的一种方法，本文介绍了该方法的详细步骤和注意事项。

二、施工前准备1. 施工方案确定：根据工程要求和实际情况制定桥梁预应力空心板的施工方案。

2. 材料准备：按照施工方案确定所需的材料种类和数量，并进行采购和储存。

3. 施工设备调配：根据施工方案确定所需的专用设备和辅助工具，进行调配和检查。

三、施工工序1. 基础处理：对桥梁基础进行清理和加固，确保基础的稳定性和承载能力。

2. 模板安装与调整：根据设计要求和施工方案，搭建预应力空心板的模板，并进行调整和固定。

3. 预应力钢筋布置：按照设计要求，在模板中铺设预应力钢筋，注意预应力钢筋的张拉长度和张拉力度。

4. 空心板浇筑：根据施工方案，将混凝土浇筑至模板中，注意混凝土的均匀性和浇筑速度。

5. 后期处理：拆除模板，修补混凝土表面，对预应力钢筋进行张拉和锚固，进行收尾工作。

四、质量验收1. 混凝土强度检测：采集混凝土样品，进行强度试验，确保混凝土达到设计要求。

预应力空心板桥梁预制加工施工方案引言预应力空心板桥梁是一种常见的桥梁结构形式，具有重量轻、强度高、施工周期短等优点。

预制加工是预应力空心板桥梁施工的重要环节，本文将详细介绍预应力空心板桥梁的预制加工施工方案。

1. 加工工艺预应力空心板桥梁的预制加工工艺包括以下几个步骤：1.1 配料预制加工首先需要进行原材料的配料。

主要原材料包括水泥、骨料、预应力钢筋等。

在配料过程中，需要按照设计要求进行比例的混合，确保原材料的质量和比例的准确性。

1.2 浇筑配料完成后，需要进行混凝土的浇筑。

在浇筑过程中，需要保证混凝土的均匀性和密实性。

浇筑完成后，需要进行养护，以确保混凝土的强度和稳定性。

1.3 预应力加固混凝土浇筑完成后，需要进行预应力加固。

预应力加固是预制加工的关键环节，通过预应力钢筋的张拉，可以提高桥梁的承载力和抗震性能。

预应力钢筋的张拉需要根据设计要求进行，同时需要进行牵引和固定，确保预应力钢筋的正常工作状态。

1.4 其他加工工艺除了配料、浇筑和预应力加固外，预制加工还需要进行其他加工工艺。

例如，需要进行板面的养护和防护，以保证板面的光洁度和耐久性。

同时，还需要进行防水处理、装饰等工艺，以提高桥梁的使用寿命和美观度。

2. 施工流程预制加工施工的流程一般包括以下几个步骤：2.1 设计方案制定在施工前，需要进行设计方案的制定。

设计方案包括预应力空心板的几何尺寸、材料和施工工艺的选择等内容。

设计方案需要满足桥梁承载力和安全性的要求，同时考虑到施工的可行性。

2.2 材料准备在施工前，需要进行材料的准备工作。

这包括原材料的采购、检测和储存等工作。

在材料准备过程中，需要确保原材料的质量和数量符合设计要求。

2.3 加工工艺操作在材料准备完成后，需要进行加工工艺的操作。

根据事先制定的工艺方案，依次进行配料、浇筑、预应力加固和其他加工工艺。

在操作过程中，需要保证每个环节的质量和施工工艺的正确性。

2.4 施工质量控制在进行加工施工过程中，需要进行施工质量的控制。

预应力空心板GFM内膜施工工法一、前言预应力空心板GFM内膜施工工法是一种常用的预应力混凝土结构施工方法，可用于各种建筑和桥梁工程。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点预应力空心板GFM内膜施工工法具有以下特点：1. 高度预制化：预应力空心板GFM内膜采用工厂预制方式，加工好的GFM内膜直接安装在预制的混凝土结构上，提高了施工效率和质量控制；2. 高度自动化：工法采用先进的机械设备和自动化操作，减少了人工操作，提高了施工效率和安全性；3. 高度安全：工法采用先进的施工工艺和安全措施，确保了施工过程中的安全性；4. 高度可靠：工法经过多年实践应用，证明具有良好的可靠性和稳定性；5. 高度经济：工法在施工过程中能够最大限度地减少材料和人力资源的浪费，降低工程成本。

三、适应范围预应力空心板GFM内膜施工工法适用于各种建筑和桥梁工程，包括居民楼、办公楼、商业建筑、工业建筑等。

根据具体工程的需求，可以根据不同的设计要求进行灵活的调整和应用。

四、工艺原理预应力空心板GFM内膜施工工法基于以下工艺原理进行设计和施工：1. 预应力原理：通过预应力钢筋的预拉张，产生预应力引起混凝土中压应力和内力的配合，提高混凝土的承载能力；2. GFM内膜原理：利用GFM内膜在混凝土中的加固作用，增加对混凝土板的支撑能力和抗弯扭能力；3. 粘结原理：通过粘结剂的作用，使预应力钢筋与混凝土之间发生牢固的粘结，确保预应力钢筋能够有效地传递预应力。

五、施工工艺1. 模板制作：根据设计要求，制作好适应预应力空心板GFM内膜施工工法的模板，确保模板的尺寸和平整度满足要求；2. 预应力钢筋安装：在模板上安装预应力钢筋，按照设计要求进行钢筋的数量和布置；3. GFM内膜安装：将预制好的GFM内膜安装在预应力板的底面，注意保持内膜的平整和贴合度；4. 灌浆施工：在GFM内膜完成安装后，进行混凝土灌浆施工，保证灌浆的质量和密实度；5. 粘结施工：在灌浆完成后，进行粘结施工，确保预应力钢筋与混凝土之间牢固的粘结；6. 后处理：等混凝土充分凝固后，进行后处理工作，包括脱模、表面修整和防水处理等。
