【CN209678004U】一种便携式城市规划展示台【专利】

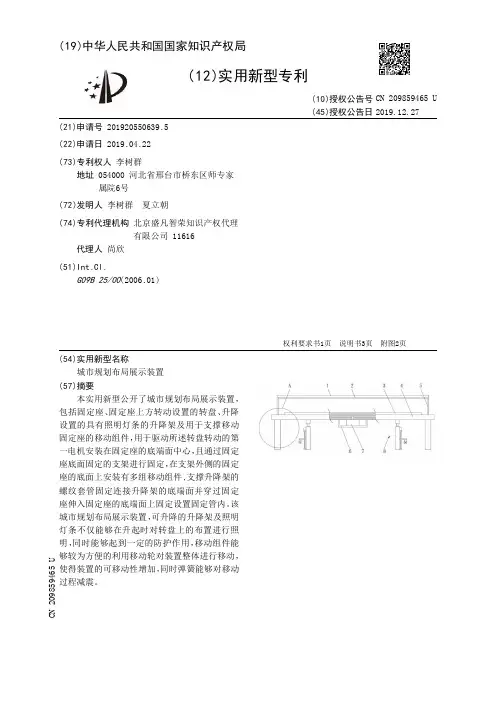

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920550639.5(22)申请日 2019.04.22(73)专利权人 李树群地址 054000 河北省邢台市桥东区师专家属院6号(72)发明人 李树群　夏立朝　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 尚欣(51)Int.Cl.G09B 25/00(2006.01)(54)实用新型名称城市规划布局展示装置(57)摘要本实用新型公开了城市规划布局展示装置，包括固定座、固定座上方转动设置的转盘、升降设置的具有照明灯条的升降架及用于支撑移动固定座的移动组件，用于驱动所述转盘转动的第一电机安装在固定座的底端面中心，且通过固定座底面固定的支架进行固定，在支架外侧的固定座的底面上安装有多组移动组件,支撑升降架的螺纹套管固定连接升降架的底端面并穿过固定座伸入固定座的底端面上固定设置固定管内。

该城市规划布局展示装置，可升降的升降架及照明灯条不仅能够在升起时对转盘上的布置进行照明，同时能够起到一定的防护作用，移动组件能够较为方便的利用移动轮对装置整体进行移动，使得装置的可移动性增加，同时弹簧能够对移动过程减震。

权利要求书1页 说明书3页 附图2页CN 209859465 U 2019.12.27C N 209859465U权　利　要　求　书1/1页CN 209859465 U1.城市规划布局展示装置，包括固定座(4)、固定座(4)上方转动设置的转盘(3)、升降设置的具有照明灯条(2)的升降架(1)及用于支撑移动固定座(4)的移动组件(8)，其特征在于：用于驱动所述转盘(3)转动的第一电机(7)安装在固定座(4)的底端面中心，且通过固定座(4)底面固定的支架(6)进行固定，第一电机(7)的机轴穿过固定座(4)固定连接在转盘(3)的底端面中心，在支架(6)外侧的固定座(4)的底面上安装有多组移动组件(8),移动组件(8)包括伸缩设置的升降管(14)及升降设置的移动轮(20)，在转盘(3)外侧的固定座(4)的顶端面上设置有与升降架(1)适配的用于收纳升降架(1)的槽，支撑升降架(1)的螺纹套管(5)固定连接升降架(1)的底端面并穿过固定座(4)伸入固定座(4)的底端面上固定设置固定管(10)内。

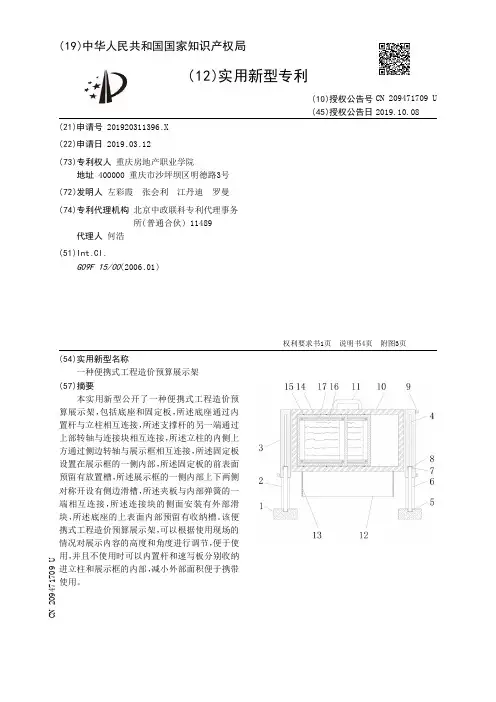

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920311396.X(22)申请日 2019.03.12(73)专利权人 重庆房地产职业学院地址 400000 重庆市沙坪坝区明德路3号(72)发明人 左彩霞　张会利　江丹迪　罗曼　(74)专利代理机构 北京中政联科专利代理事务所(普通合伙) 11489代理人 何浩(51)Int.Cl.G09F 15/00(2006.01)(54)实用新型名称一种便携式工程造价预算展示架(57)摘要本实用新型公开了一种便携式工程造价预算展示架，包括底座和固定板，所述底座通过内置杆与立柱相互连接，所述支撑杆的另一端通过上部转轴与连接块相互连接，所述立柱的内侧上方通过侧边转轴与展示框相互连接，所述固定板设置在展示框的一侧内部，所述固定板的前表面预留有放置槽，所述展示框的一侧内部上下两侧对称开设有侧边滑槽，所述夹板与内部弹簧的一端相互连接，所述连接块的侧面安装有外部滑块，所述底座的上表面内部预留有收纳槽。

该便携式工程造价预算展示架，可以根据使用现场的情况对展示内容的高度和角度进行调节，便于使用，并且不使用时可以内置杆和速写板分别收纳进立柱和展示框的内部，减小外部面积便于携带使用。

权利要求书1页 说明书4页 附图3页CN 209471709 U 2019.10.08C N 209471709U权　利　要　求　书1/1页CN 209471709 U1.一种便携式工程造价预算展示架，包括底座(1)和固定板(14)，其特征在于：所述底座(1)通过内置杆(2)与立柱(3)相互连接，且立柱(3)的外部两侧对称开设有外部滑槽(4)，并且底座(1)的上表面通过下部转轴(5)与支撑杆(6)的一端相互连接，所述支撑杆(6)的另一端通过上部转轴(7)与连接块(8)相互连接，且连接块(8)对称设置在立柱(3)的外部两侧，所述立柱(3)的内侧上方通过侧边转轴(9)与展示框(10)相互连接，且展示框(10)的外部上表面中间位置焊接有把手(11)，并且展示框(10)的一侧内部设置有速写板(12)，同时速写板(12)的外部两侧安装有滑轨(13)，所述固定板(14)设置在展示框(10)的一侧内部，且固定板(14)的上下两侧均固定有侧边滑块(15)，所述固定板(14)的前表面预留有放置槽(16)，且放置槽(16)的内部设置有夹板(17)，所述展示框(10)的一侧内部上下两侧对称开设有侧边滑槽(18)，且展示框(10)的另一侧内部左右两侧均安装有轨道(19)，所述夹板(17)与内部弹簧(20)的一端相互连接，且内部弹簧(20)的另一端与放置槽(16)相互连接，所述连接块(8)的侧面安装有外部滑块(21)，所述底座(1)的上表面内部预留有收纳槽(22)，且收纳槽(22)的两侧均通过侧边弹簧(23)与限位块(24)相互连接，并且收纳槽(22)的内部下表面通过底部弹簧(25)与内置杆(2)相互连接。

专利名称：一种用于城市规划的展台专利类型：实用新型专利
发明人：李罡
申请号：CN201922173582.4
申请日：20191206
公开号：CN211748384U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于城市规划的展台，涉及展台技术领域，具体为一种用于城市规划的展台，包括支撑柜，所述支撑柜的表面设置有柜门，所述柜门的表面设置有柜扣，所述支撑柜左右两侧均开设有柜槽，所述柜槽的内部开设有滑槽，所述滑槽通过滑杆活动连接有局部展示柜，所述局部展示柜的内部设置有局部规划模型组，所述支撑柜的内部设置有旋转装置，所述支撑柜的顶部固定连接有展示柜，所述展示柜的底部活动连接有升降板，所述升降板的上表面设置有总体规划模型组与LED照明灯，所述展示柜的顶部搭接有顶板，通过局部展示柜、升降板的设置，将总体模型中需要放大的局部模型设置在局部展示柜内，便于人们对局部规划模型的观看。

申请人：李罡
地址：712000 陕西省西安市新城区韩森西路9号长信世纪花园小区
国籍：CN
代理机构：北京维知知识产权代理事务所(特殊普通合伙)
代理人：刘青宜
更多信息请下载全文后查看。

专利名称：一种城市规划模型展示台
专利类型：实用新型专利
发明人：林娜,张凌海,张林聪,翁金良,田锋,林斌,邹机鑫申请号：CN201820242297.6
申请日：20180211
公开号：CN208655082U
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种城市规划领域，更具体的说是一种城市规划模型展示台，可以旋转，随时固定，方便参观者参观。

台面的中间与支撑柱的顶端活动接触连接，台面与滑动件的一端通过槽相适应，台面与堵块相连接，滑动件的另一端与转动杆的顶端间隙连接，滑动件与紧固螺母螺纹连接，插件设置有圆柱凸起，圆柱凸起与阶梯孔的一端间隙连接，圆柱凸起设置有光盲孔一，T型凸起设置有通孔，固定件设置有光盲孔二，定位柱的一端与光盲孔一相适应，定位柱与通孔间隙连接，定位柱的另一端与光盲孔二相适应，固定件与固定杆间隙连接，固定件与支撑柱接触连接，圆柱凸起与T型凸起接触连接，支撑柱的底端与底座的顶端相连接。

申请人：莆田学院
地址：351100 福建省莆田市城厢区学园中街1133号
国籍：CN
代理机构：哈尔滨市伟晨专利代理事务所(普通合伙)
代理人：陈润明
更多信息请下载全文后查看。

专利名称：一种展示台
专利类型：实用新型专利
发明人：于艳宁,王红梅
申请号：CN201521100972.4申请日：20151224
公开号：CN205410576U
公开日：
20160803
专利内容由知识产权出版社提供
摘要：本实用新型的目的是提供一种展示台，其特征在于：包括展示台本体、提手、商品展示板、透明展示罩、左展示罩门、右展示罩门、展示罩门拉手、照明灯泡、控制器、电子显示屏、商品储藏箱右门及商品储藏箱左门；所述展示台本体由所述商品储藏箱、商品展示板与透明展示罩组成，所述商品储藏箱两侧均设置有提手，所述提手与所述商品储藏箱相互固定连接，所述商品储藏箱右门、商品储藏箱左门与所述商品储藏箱相互铰接,所述商品储藏箱右门上设置有电子显示屏。

本实用新型的有益效果在于：本实用新型设置有透明展示罩，可在透明展示找上设置有照明灯泡，照明灯泡可以在销售场地光线不足的情况下提供照明，可以适应销售人员夜间在室外进行销售。

申请人：天津市友好互联科技有限公司
地址：300000 天津市西青区李七庄街凌奥创意产业园一期8号楼209室
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：龚燮英
更多信息请下载全文后查看。

专利名称：一种便携式多功能的展示装置专利类型：发明专利
发明人：肖昕茹,胡志军
申请号：CN202010909816.1
申请日：20200902
公开号：CN111862862A
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本发明公开了一种便携式多功能的展示装置，包括底座、支撑架、展示板，所述底座设置于所述展示装置的底部，所述支撑架下部可拆式连接有所述底座，所述支撑架上部连接有所述展示板；所述展示板包括多个周向设置的宣传板，每个所述宣传板上下端铰接有固定板，所述固定板通过插销结构可拆式连接于支撑架，所述宣传板与所述固定板围合形成容纳空间，所述宣传板呈梯形状，多个所述宣传板倾斜安装在所述支撑架四周，使得所述容纳空间的截面由上至下逐渐增加，所述宣传板上设置有宣传板开口。

本发明展示装置方便携带，结构稳定，并且具有较大的宣传区域和收纳空间。

申请人：上海应用技术大学
地址：200235 上海市徐汇区漕宝路120-121号
国籍：CN
代理机构：上海汉声知识产权代理有限公司
代理人：胡晶
更多信息请下载全文后查看。

专利名称：一种展示台
专利类型：实用新型专利
发明人：喻斌
申请号：CN201820012915.8申请日：20180104
公开号：CN209202633U
公开日：
20190806
专利内容由知识产权出版社提供
摘要：本实用新型涉及展示设备技术领域，尤其涉及一种展示台。

本实用新型提出的展示台，包括第一发光元件、支撑架、蓄电装置和海报，支撑架由可透光材料制成，其内部设置有第一发光元件和蓄电装置，且蓄电装置和第一发光元件相连接，在支撑架的外表面设置有海报。

本实用新型仅通过支撑架内部的蓄电装置对第一发光元件供电，就可达到对海报的照亮效果，该展示台可以在没有电源的地点正常工作，提高了该展示台的使用灵活性。

申请人：北京同仁堂健康药业股份有限公司
地址：100176 北京市大兴区经济技术开发区景园北街2号58幢5层-13层
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。

专利名称：一种可组合便携式陈列展示装置专利类型：实用新型专利
发明人：胡鑫标,彭宽如
申请号：CN201520735866.7
申请日：20150922
公开号：CN205006166U
公开日：
20160203
专利内容由知识产权出版社提供
摘要：本实用新型公开一种可组合便携式陈列展示装置，包括支架、产品储藏箱和展示板，产品储藏箱与支架连接，展示板挂放在产品储藏箱外侧，产品储藏箱包括存储外壳、保温夹层和存放内箱，存放内箱设置于保温夹层内，且保温夹层设置在存储外壳内。

本实用新型涉及市场营销工具领域，占地小，可随时移动及灵活放置外，造型新颖，既融合了一般冰桶的保温存储功能，也涵盖了展示架的展示功能，而且还增加了防盗功能；还能根据场地大小和客流状况，组合摆成各种造型的促销场景，轮式设计可以使得促销人员根据客流状况进行移动式促销。

申请人：广东悠派智能展示科技股份有限公司
地址：523000 广东省东莞市茶山镇塘角村茶塘路西瓜岭
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
更多信息请下载全文后查看。

专利名称：一种便携式展示架专利类型：实用新型专利
发明人：蒋竹鸣,丁峰
申请号：CN201520535415.9申请日：20150722
公开号：CN204970525U
公开日：
20160120
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种便携式展示架，包括支撑架和展示梁；所述支撑架包括主杆和支撑腿组；所述支撑腿组转动连接在主杆的下端且可向主杆收拢或打开；所述主杆的中部设有固定组件，主杆的下端靠近支撑腿组处设有调节螺纹；所述固定组件包括收拢固定件和打开固定件；所述收拢固定件固定连接在主杆的中部；所述打开固定件的中心设有沿主杆中心轴线延伸的连接通孔，打开固定件通过连接通孔滑动设置在主杆上且可绕主杆转动，打开固定件的上端通过螺纹配合与收拢固定件的下端连接在一起；所述打开固定件的连接通孔可与调节螺纹对应配合；所述展示梁连接在主杆的上端。

本实用新型打开、收起方便，占用空间小。

申请人：常州五色谱工业设计有限公司
地址：213000 江苏省常州市武进高新区西湖路8号
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：徐琳淞
更多信息请下载全文后查看。

专利名称：一种城乡规划布局展示装置专利类型：实用新型专利
发明人：洪清婧
申请号：CN201920245505.2
申请日：20190226
公开号：CN209297713U
公开日：
20190823
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种城乡规划布局展示装置，包括展示架，所述展示架前端固定连接有有机玻璃板，所述展示架下端固定连接有储水箱，所述展示架内部两侧均开设有滑槽，所述滑槽内部滑动连接有滑动块。

小型水泵将从储水箱抽取液体通过水管送至入衔接弯头中，最后通过喷水头向外进行喷洒，从而有机玻璃板外表面将会被液体覆盖，控制器对其小型水泵关闭后才将会对其旋转器开启供电，旋转器通过带动螺纹杆在螺纹孔和限位框中旋转，通过螺纹杆与螺纹孔的旋转将会带动其衔接板进行平行移动，使得滑动块将会在滑槽中进行平行滑动，而衔接杆将会受力带动刮水胶条与有机玻璃板进行碰触，对液体刮去，从而完成一系列清理操作。

申请人：铜仁学院
地址：554300 贵州省铜仁市清水大道103号
国籍：CN
更多信息请下载全文后查看。
