小桥涵地基承载力检测

地基承载力计算公式（附小桥涵地基承载力检测）【摘要】简明列出太沙基、汉森、魏锡克、梅耶霍夫、沈珠江、普兹列夫斯基、王长科等地基承载力理论计算公式。

下面用TXT文本简明列出太沙基、汉森、魏锡克、梅耶霍夫、沈珠江、普兹列夫斯基、王长科等地基承载力理论计算公式，供参考使用。

适于标准受压，只考虑基础宽度、超载影响，不考虑其他诸如倾斜等因素。

1、太沙基（Terzaghi）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1)*cotφNq=exp(π*tanφ) * tan²(45+φ/2)Nγ= 6 * φ / (40 -φ)式中c、φ分别表示土的粘聚力、内摩擦角，B表示基础宽度。

以下同。

2、汉森（Hansen）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1)*cotφNq=exp(π*tanφ) * tan²(π/4+φ/2)Nγ = 1.5 * Nc * tan²φ3、梅耶霍夫（Meyerhof）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1) * cotφNq=exp(π*tanφ)*tan²(π/4+φ/2)Nγ = (Nq - 1) * tan(1.4 * φ)4、魏锡克（Vesic）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1) * cotφNq=exp(π*tanφ) * tan²(π/4+φ/2)Nγ = 2 * (Nq + 1) * tanφ5、沈珠江地基极限承载力qu公式qu= (1 + d / B) ^ (1 / 3) * (c / tanφ * (Nq - 1) + 0.5 * γ * b * Nγ)其中Nq=exp(π*tanφ)*tan²(π/4+φ/2)Nγ = (Nq - 1) * sinφ6、普兹列夫斯基临塑荷载pcr和临界荷载p(1/4)pcr= Mc * c + Mq * qp(1/4)= Mc * c + Mq * q + (1 / 4) * Mγ* γ * B其中Mc = π/ tanφ / (1 / tanφ +φ- π/ 2)Mq = (1 / tanφ +φ+ π/ 2) / (1 / tanφ + φ- π/ 2)Mγ= π / (1 / tanφ +φ- π/ 2)经推导，广义临界荷载p(1/n)p(1/n)= Mc * c + Mq * q + (1 / n) * Mγ* γ * B7、王长科地基第一拐点承载力q1公式q1 = c * Nc + q * Nq + 0.5 * γ * B * Nγ其中Nc = 2 * tan³(45+φ/2)Nq = (tan(45+φ/2)) ^ 4Nγ = (Nq - 1) * tan(45+φ/2)小桥涵地基承载力检测《公路桥涵施工技术规范》JTJ041-2000（P28）“小桥涵的地基检验可采用直观法或触探方法，必要时可进行土质试验”。

桥涵地基检测一、概述天然地基上的浅基础，由于埋入地层深度较浅，施工一般采用敞开挖基坑修筑基础的方法。

基坑挖至基底设计标高，或已按设计要求加固、处理完毕后，须经过基底检验，才能进行基础圬工施工。

基底检验必须及时，以免使待检基底暴露时间过久而改变原状土的结构或风化变质。

一）检验内容应检验基底平面位置、尺寸大小、基底标高是否符合设计要求，偏差值是否在现行有关规定允许范围以内；检查基底地质情况和承载力是否与设计资料相符；检查基底处理和排水情况是否符合规范要求；检查施工记录及有关试验资料；检验地基经加固、处理后的效果是否达到设计要求。

二）检验方法按桥涵大小、地基土质负责情况及结构对地基有无特殊要求，可采用以下检查方法：1、桥涵地基检验：可采用直观或触探方法，必要时可进行土质试验。

2、大、中桥和地基土质复杂、结构对地基有特殊要求的地基检验，一般采用触探和钻探（钻深至少4m）取样做土工试验，或按设计要求进行荷载试验。

3、特大桥按设计要求处理。

三）基底平面位置和标高允许偏差规定1、平面周线位置不小于设计要求。

2、基底标高：土质±50mm；石质+50mm，-200mm。

四）检验注意事项1、如果地基经检验后，需要加固处理时，加固处理完毕，应再进行检验，合格后，才能进行基础施工。

2、为了有较好的可比性，加固前后两次的测试项目应力求对应，甚至最好由同一组织，用同一仪器按同一标准进行。

3、检验后应按规定格式填写“地基检验表”，由参加检验人员签名，作为竣工验收原始资料。

二、地基承载力检测地基容许承载力是在保证建筑物安全可靠，并符合正常使用要求的前提下，地基土在单位面积上所能承受荷载的能力，通常用荷载强度（kPa）表示。

地基容许承载力的确定要考虑两方面的要求，即基础沉降量不超过容许值和保证地基有足够的稳定性。

地基容许承载力的测定方法有：野外荷载试验法、理论公式法、贯入试验法以及按《公路桥涵地基与基础设计规范》推荐的方法确定地基容许承载力。

公路桥涵地基承载力检测摘要：，路桥建设是发展国民经济的一项关键，伴随着社会经济的不断发展，路桥建设进程逐渐加快，对于路桥工程检测也产生了极高的需求量。

随着工程建设规模日益拓展和延伸，在路桥应用阶段中也生产较多的问题和存在。

例如地基承载力较低，与标准要求不相符而增加了路桥受损和塌陷问题出现概率。

为了避免产生路桥地基承载力与标准要求不相符的现象，就需要加大施工力度，动态性的检验地基承载力。

在本篇文章中就全面论述了公路桥涵地基承载力的检测要点。

关键词：公路桥涵；地基承载力；检测要点在公路桥涵施工作业前期阶段中，一般结合实际情况，动态性的检验地基承载力，一旦地基承载力较弱，将不利于提升公路桥涵等构造物的稳定性。

公路桥涵地基承载力检测的准确性和可靠性决定了公路桥涵整体施工质量的提升。

这就必须采取合理的方式全面检验。

文章中结合公路桥涵检测的作用，判断了影响因素，提出了合理的检测方式。

1、公路桥涵地基承载力的概念在桥梁建设过程中，地基是十分重要的一项基础，同时也是桥梁体系中不可缺少的一方面。

无论是何种类型的建筑，当没有处于坚硬的基础上，必定会产生各种各样的问题。

基于此，加大地基基础探究力度极为关键。

天然地基和钢筋混凝土不一样，有着一定的稳定性，虽然通过研究岩土各项物理学性能，让人们对岩土有了深入内部的了解，不过因为周围环境处于不断变化的状态，岩土性质的变异程度非常大，难以精准的掌握。

地基承载力是地基土单位面积中承受荷载的能力，一般把地基不致失稳的地基土单位面积本身承受的最大荷载称之为极限荷载力。

在工程设计过程中，务必增强地基的稳定性，有效的限制构造物基础基地的压力不可以超出地基的容许承载力。

所以地基容许承载力应当重点考虑安全储备以后的地基承载力。

2、地基承载力评定产生影响的因素分析2.1地基土的成因和堆积当前，地基土形成年代和所受的外力以及不同环境，可以把地基土划分为多种类型。

第一，残积土。

残积累土指的是被风力侵蚀或者搬运过程中残留的碎屑堆积物，一般在平顶山区、缓山坡、沙丘地带等区域得到了普遍分布。

浅谈路桥地基承载力的检测摘要：结合公路桥涵地基承载力的检测、检测依据以及评定中出现的问题，查阅了相关领域大量文献，通过认真对比、分析，并结合公路工程实践，确定了桥涵地基承载力的检测方法及依据，为以后公路桥涵地基承载力检测提供参考。

关键词：公路；桥涵；地基；承载力；检测引言目前，在公路桥涵地基承载力的检测与评定过程中，存在不少问题。

主要表现在依据不统一，检测设备混淆，检测结果过于简单，造成检测数据失真；不分适用条件，机械地套用检测方法，特别是对于重要工程或地质条件复杂时，没有进行必要的室内外试验，简单得出地基容许承载力，使构造物地基承载力无法评定。

针对目前地基承载力检测的现状，有必要详细讨论地基承载力的检测方法以及如何正确运用，并结合公路工程实践，提出了相应的地基承载力检测方法，可作为桥涵地基检测的依据。

1 明确地基承载力定义地基承载力是指地基土单位面积上所能承受荷载的能力，以kPa计。

通常把地基不致失稳的地基土单位面积上所能承受的最大荷载称为极限荷载力，由于工程设计中必须确保地基有足够的稳定性，必须限制构造物基础基底的压力，使其不得超过地基的容许承载力，因此地基容许承载力是指考虑一定安全储备后的地基承载力。

2地基承载力检测方法2.1通过原状土的物理力学指标查表确定《公路桥涵地基与基础设计规范》JTJ024—85规定桥涵地基的容许承载力可根据地质勘测、原位测试、野外荷载试验以及邻近旧桥涵调查对比，由经验和理论公式计算综合分析确定。

当缺乏上述资料时可按规范推荐的方法确定，对于地质和结构复杂的桥涵地基应根据现场荷载试验确定容许承载力。

对于设计单位来说，结构物的地基稳定性都是经过验算，并给出了地基容许承载力值。

虽然桥涵设计规范中结合了不同条件不同土质对应的容许承载力，但统计表中细颗粒土的液限wL、液性指数IL等指数采用76g平衡锥测定的数值，而其他规范中早已采用的平衡锥，造成一定差异。

而查表须要的原状土的压缩模量E、天然孔隙比e等参数对于施工技术人员也难以确定，所以在公路工程实际检测中很少运用。

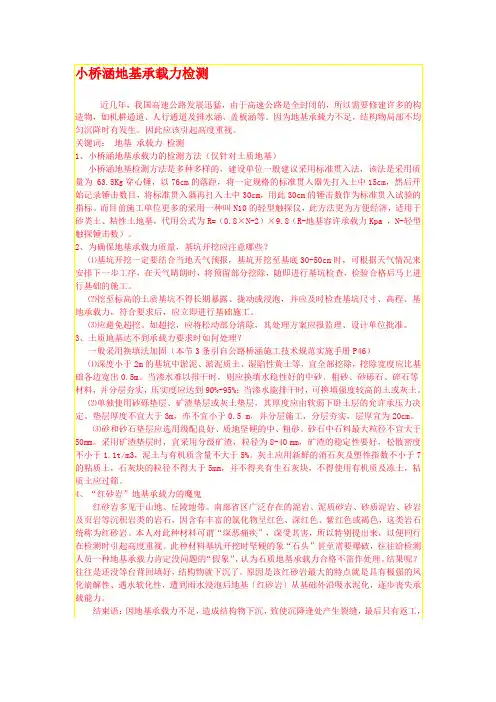

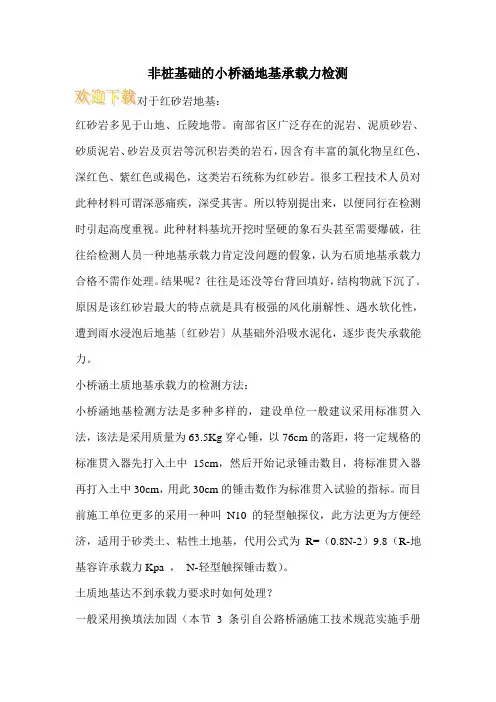

非桩基础的小桥涵地基承载力检测红砂岩多见于山地、丘陵地带。

南部省区广泛存在的泥岩、泥质砂岩、砂质泥岩、砂岩及页岩等沉积岩类的岩石，因含有丰富的氯化物呈红色、深红色、紫红色或褐色，这类岩石统称为红砂岩。

很多工程技术人员对此种材料可谓深恶痛疾，深受其害。

所以特别提出来，以便同行在检测时引起高度重视。

此种材料基坑开挖时坚硬的象石头甚至需要爆破，往往给检测人员一种地基承载力肯定没问题的假象，认为石质地基承载力合格不需作处理。

结果呢？往往是还没等台背回填好，结构物就下沉了。

原因是该红砂岩最大的特点就是具有极强的风化崩解性、遇水软化性，遭到雨水浸泡后地基〔红砂岩〕从基础外沿吸水泥化，逐步丧失承载能力。

小桥涵土质地基承载力的检测方法：小桥涵地基检测方法是多种多样的，建设单位一般建议采用标准贯入法，该法是采用质量为63.5Kg穿心锤，以76cm的落距，将一定规格的标准贯入器先打入土中15cm，然后开始记录锤击数目，将标准贯入器再打入土中30cm，用此30cm的锤击数作为标准贯入试验的指标。

而目前施工单位更多的采用一种叫N10的轻型触探仪，此方法更为方便经济，适用于砂类土、粘性土地基，代用公式为R=（0.8N-2）9.8（R-地基容许承载力Kpa ，N-轻型触探锤击数）。

土质地基达不到承载力要求时如何处理？一般采用换填法加固（本节3条引自公路桥涵施工技术规范实施手册P46）深度小于2m的基坑中淤泥、淤泥质土、湿陷性黄土等，宜全部挖除，挖除宽度应比基础各边宽出0.5m。

当渗水难以排干时，则应换填水稳性好的中砂、粗砂、砂砾石、碎石等材料，并分层夯实，压实度应达到90%-95%；当渗水能排干时，可换填强度较高的土或灰土。

单独使用砂砾垫层、矿渣垫层或灰土垫层，其厚度应由软弱下卧土层的允许承压力决定。

垫层厚度不宜大于3m，亦不宜小于0.5 m，并分层施工，分层夯实，层厚宜为20cm。

砂和砂石垫层应选用级配良好、质地坚硬的中、粗砂。

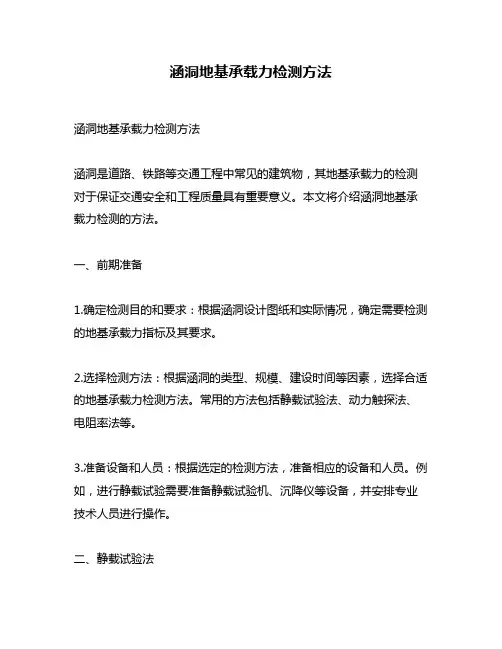

涵洞地基承载力检测方法涵洞地基承载力检测方法涵洞是道路、铁路等交通工程中常见的建筑物，其地基承载力的检测对于保证交通安全和工程质量具有重要意义。

本文将介绍涵洞地基承载力检测的方法。

一、前期准备1.确定检测目的和要求：根据涵洞设计图纸和实际情况，确定需要检测的地基承载力指标及其要求。

2.选择检测方法：根据涵洞的类型、规模、建设时间等因素，选择合适的地基承载力检测方法。

常用的方法包括静载试验法、动力触探法、电阻率法等。

3.准备设备和人员：根据选定的检测方法，准备相应的设备和人员。

例如，进行静载试验需要准备静载试验机、沉降仪等设备，并安排专业技术人员进行操作。

二、静载试验法1.试验前准备：在涵洞下方挖掘一个深度为2-3米，直径为2倍于试验荷重直径的孔洞，并在孔底处设置静载试验机。

2.施加荷载：按照设计要求，逐步施加荷载，记录不同荷载下的沉降量和应力变化。

一般情况下，试验荷载应为设计荷载的1.5倍。

3.卸载：在达到最大荷载后，逐步卸载，记录不同荷载下的回弹量和应力变化。

4.分析数据：根据试验数据，计算出地基承载力指标，并进行分析和比较。

如果结果符合设计要求，则地基承载力检测结束；否则需要进行进一步的处理。

三、动力触探法1.触探前准备：选择合适的触探设备和钻头，并将其安装在触探机上。

根据涵洞类型和规模，确定触探点的位置和间距，并进行标记。

2.开始触探：启动触探机，在每个预定点位上进行钻孔和测试。

通过测量钻孔深度、钻孔阻力、击数等参数，判断地基土层性质及其承载能力。

3.分析数据：根据测量数据，绘制出涵洞地基剖面图，并对土层性质及其承载能力进行分析和比较。

如果符合设计要求，则地基承载力检测结束；否则需要进行进一步的处理。

四、电阻率法1.准备工作：在涵洞下方挖掘一个深度为2-3米，直径为2倍于检测电极间距的孔洞，并在孔底处设置电阻率测试仪器。

2.安装电极：将两个电极插入到孔洞中，使其间距相等。

根据涵洞类型和规模，确定电极的数量和间距，并进行标记。

桥涵地基承载力检测方法
桥涵地基承载力检测方法：
①文献调研收集项目所在地地质报告水文资料气象数据等信息为后续勘察提供参考依据；
②现场踏勘组织技术人员赴实地考察地貌特征土壤类型地下水位等自然条件并做好记录；
③钻探取样选取代表性位置布置钻孔使用岩芯钻机取出不同深度土样送至实验室进行物理力学性能测试；
④承压板试验在选定平缓开阔地带埋设圆形钢板然后逐级加压观测沉降量由此推算极限承载力；
⑤静力触探利用装备有电阻应变片的探头垂直插入土层底部电流变化反映阻力大小进而反演土质参数；
⑥动力触探类似于前者但通过锤击方式使探杆快速前进根据贯入难度判断承载潜力适用于砂砾石层；
⑦标准贯入试验将特制钻头打入预定深度记录所需锤击数N值越大说明密实度越高承载力越强；
⑧十字板剪切适用于饱和软粘土条件下直接测量原位不排水抗剪强度为稳定分析提供直接依据；
⑨水平载荷试验对于承受侧向压力较大的桥台翼墙需专门设计模拟实际工况考核其抗滑稳定性；
⑩原位波速测量通过激发接收地震波信号分析传播速度衰减规律反演介质弹性模量泊松比等关键参数；
⑪数值模拟基于有限元无限元等计算方法建立三维地基模型施加荷载边界条件预测变形破坏模式；
⑫综合评价将上述多种手段获取数据汇总起来进行综合分析比对找出最不利组合确定最终设计参数。
