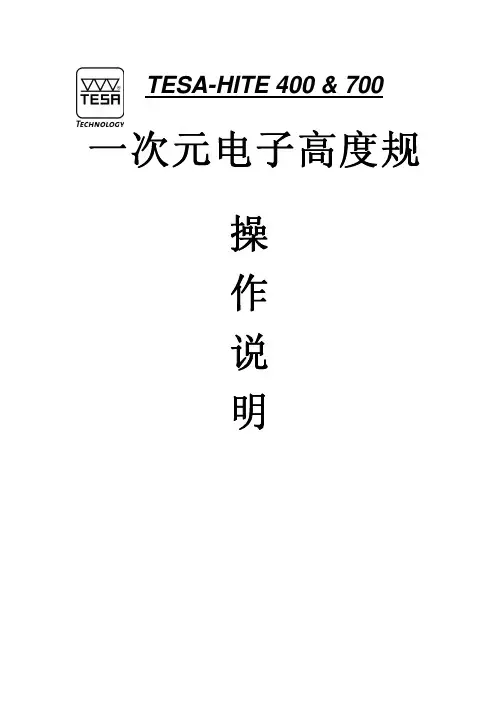

TESA-HITE 400 & 700 一次元电子高度规操作说明书目 录一、外部功能说明二、开机三、量测（1）屏幕功能键（2）符号的定义（3）单向量测（4）双向量测（5）量测圆孔（6）气源调节（7）量测垂直度（8）参数设定四、错误讯息五、使用注意事项一、外部功能说明二、开机1. 机台开机按(ON/OFF)键后，屏幕会出现如下图:2. 进入量测模式后，转动手轮直到屏幕出现两个上下箭号。
如下图:3.:此时机台已经进入量测模式了。
三、量测（1）屏幕功能键主要显示F1-F4可用之功能键F1-F4功能键•输出读值。
‚单位切换。
ƒ取消功能或量测值。
„电源开关。
switch 3设定成OFF）分钟没用，机台便进入省电模式。
（2）符号的定义没校正测头，单向量测。
归零点设定。
要校正测头，双向量测。
默认值功能键。
连续显示模式。
自动数值输出。
（直径）两碰点之距离。
确定ENTER输入键。
最后两数值之差。
数字上加。
双碰点。
数字下减。
单碰点。
位数切换。
（3）单向量测不经过校正规之校正测头。
1. 开机按 出现SET 1，第一次归零。
2. 再归零按F2 ¯。
（4）双向量测1. 开机按 出现SET 1。
2. 按F2ㄈ出现ㄈ6.3500mm 。
3. 将测针放入 6.3500mm 校正规中，上下各碰二次后，出现SET 2，即为双向量测（参考符号之定义）。
ONOFF ONOFF（5）量测圆孔在SET 2模式下。
在基准面上归零。
将测头放入孔内，偏移中心点少许。
将手轮向下施压，停留一秒，出现左列画面。
移动工件通过最低点，会听见Beep一声。
往复多次可以增加准确性。
将手轮松开向上量测，重复以上步骤。
松开手轮，按F3即可得直径。
（6）气源调节:当气源开关启动时，内建的空气帮浦会自动启动打气，气源经由底座的空气轴承输出时会将机台上浮几个u m。
平台的平面度会影响机台移动的顺畅度，同时也可以调整气源数出量的大小，如下图。
（7）量测垂直度将杠杆表或电子测头，固定于测臂上，即可量测垂直度。

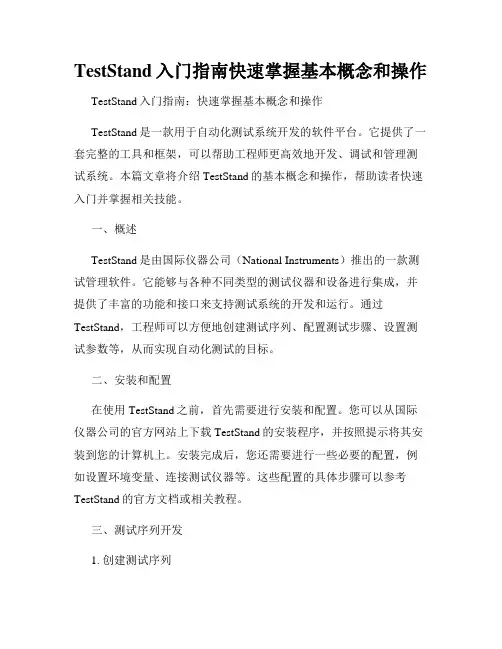

TestStand入门指南快速掌握基本概念和操作TestStand入门指南：快速掌握基本概念和操作TestStand是一款用于自动化测试系统开发的软件平台。
它提供了一套完整的工具和框架，可以帮助工程师更高效地开发、调试和管理测试系统。
本篇文章将介绍TestStand的基本概念和操作，帮助读者快速入门并掌握相关技能。
一、概述TestStand是由国际仪器公司（National Instruments）推出的一款测试管理软件。
它能够与各种不同类型的测试仪器和设备进行集成，并提供了丰富的功能和接口来支持测试系统的开发和运行。
通过TestStand，工程师可以方便地创建测试序列、配置测试步骤、设置测试参数等，从而实现自动化测试的目标。
二、安装和配置在使用TestStand之前，首先需要进行安装和配置。
您可以从国际仪器公司的官方网站上下载TestStand的安装程序，并按照提示将其安装到您的计算机上。
安装完成后，您还需要进行一些必要的配置，例如设置环境变量、连接测试仪器等。
这些配置的具体步骤可以参考TestStand的官方文档或相关教程。
三、测试序列开发1. 创建测试序列在TestStand中，测试序列是一个包含一系列测试步骤的文件。
您可以使用TestStand提供的编辑器创建和编辑测试序列。
通过测试序列，您可以定义测试流程、分配测试步骤、设置测试参数等。
2. 添加测试步骤测试步骤是测试序列的基本组成部分。
您可以根据具体的测试需求添加不同类型的测试步骤，如调用仪器驱动程序、执行脚本、发送命令等。
每个测试步骤都可以配置相应的参数，以便控制测试的行为和结果。
3. 设计测试流程在开发测试序列时，您可以通过拖拽和连接不同的测试步骤来设计测试流程。
TestStand提供了直观的图形界面，可以方便地进行测试流程的调整和修改。
您可以根据需要添加条件、循环、错误处理等结构，以实现灵活的测试逻辑。
四、测试系统配置1. 仪器和设备连接在使用TestStand进行测试之前，需要先确保测试仪器和设备与计算机连接正常。

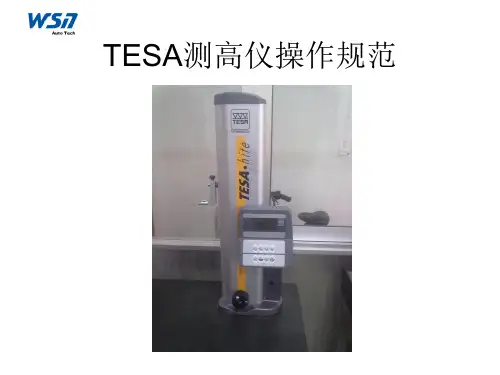

TESA测高仪操作规范
TESA测高仪操作规范
构造简介
测头
手轮操作界面
参数简介
1. 量程：0-400mm；
2. 精度：0.001mm。
功能简介
1. 单向测量；
2. 双向测量；
3. 预设值测量。
按ON键开机后正反向摇动手轮使测头上下移动后如图显示。
在基准面上点击归零，
如点击多下后显示不为零可按F2再次归零。
点击被测工件，多点测量观察数值变化后读出平均值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F2，现右图画面。
通过F1 F2 F3设置如左图数值“6.35”；再按F4确认后如右图显示。
对校准工件进行点击，上下交替点击共测4点。
界面有如图显示即可开始测量工件。
对工件进行点击，上下各取一点即可。
见左图画面后，按F3出现右图画面，所显数值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F4，现右图画面。
通过F1 F2 F3设置如左图数值“50”；再按F4确认后如右图显示。
如左图点击一点后现右图显示，
即设备将此点高度默认为之前的预设值“50”。
如左图点击其他高度一点后现右图显示，即表示假设短工件为“50”高，长工件则为“100”高。
TESA测高仪操作规范
构造简介
测头
手轮操作界面
参数简介
1. 量程：0-400mm；
2. 精度：0.001mm。
功能简介
1. 单向测量；
2. 双向测量；
3. 预设值测量。
按ON键开机后正反向摇动手轮使测头上下移动后如图显示。
在基准面上点击归零，
如点击多下后显示不为零可按F2再次归零。
点击被测工件，多点测量观察数值变化后读出平均值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F2，现右图画面。
通过F1 F2 F3设置如左图数值“6.35”；
再按F4确认后如右图显示。
对校准工件进行点击，上下交替点击共测4点。
界面有如图显示即可开始测量工件。
对工件进行点击，上下各取一点即可。
见左图画面后，按F3出现右图画面，所显数值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F4，现右图画面。
通过F1 F2 F3设置如左图数值“50”；
再按F4确认后如右图显示。
如左图点击一点后现右图显示，
即设备将此点高度默认为之前的预设值“50”。
如左图点击其他高度一点后现右图显示，
即表示假设短工件为“50”高，长工件则为“100”
高。
测量完毕，将测头移至最上端按OFF关机。

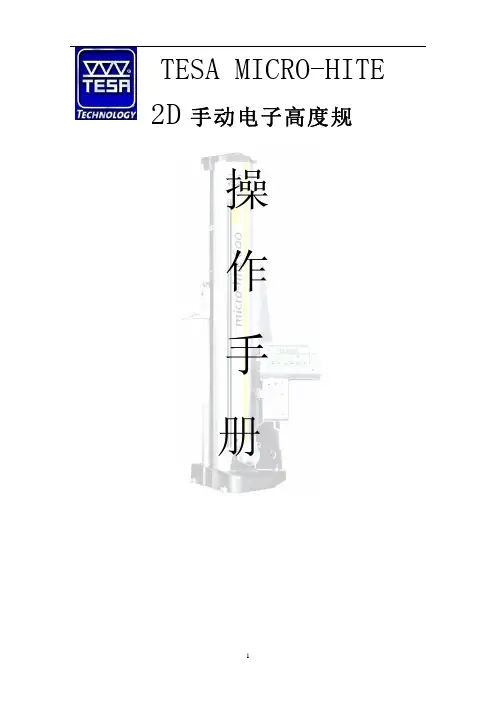

TESA MICRO-HITE 2D手动电子高度规操作手册一、机台外部功能说明:机台上盖防尘皮带测臂固定钮IG13连接线接孔测臂1D控制面板测针2D控制面板电子测头以及测圆功能电源开关手轮固定钮上下位移手轮气源开关平移支撑点二、符号功能说明:1D量测、测针不经过校正规来执行补偿。
2D量测、测针必须经过校正规来执行补偿。
连续显示模式功能。
显示直径数值、显示两碰点之间的距离。
两显示数值相减。
重新归零、重设参考基准点。
两碰点、触碰两次所得平均值。
单碰点、碰触单次所得到的数值。
程序集、各项设定参数更改。
预设功能键。
更改设定规尺寸。
显示垂直度误差值。
显示垂直度误差上限值。
显示垂直度误差下限值。
显示真直度误差值。
使用IG13时，显示角度之按键。
连续显示模式下归零之按键。
退出模式三(连续显示)功能。
自动输出量测数值数据。
表头打印时，语言选择设定键。
确定输入ENTER键。
游标向上。
游标向下。
数字向左切换。
数字向右切换。
三、单向量测功能之操作:开机后，按F1键(测针不经过校正规补偿)1.开机之后出现此画面2.测头移动向下通过补偿点3.按F1进入此画面4.选择规零点后转动手轮碰触完成以上步骤便可开始执行单项量测四、双向量测功能之操作:1.开启机台电源后，2.测头移动向下通过补偿点3.将测针放入校正规中，上下上下碰触后进入，此时已经完成测针补偿。
注：测针于补偿过程中，如果上下两次碰触的误差值为1~5um时，小数点位数为0.01mm。
如果误差值为10~50um时，小数点位数会自动变更为0.1mm。
如果误差值大于50um时，小数点位数会自动变更为1mm。
※校正规校正方式:不可以上上下下来碰触 4. 选择规零点后，连续碰触两次归零五、归零设定:按F2键1.向下归零:转动手轮向下碰触两次即可。
2.向上归零:转动手轮向上碰触两次即可。
3.沟槽中心归零:转动手轮在沟槽上下各碰触一次即可。
4.圆孔中心归零:转动手轮在圆孔内尚下各碰触一次即可。
三坐标测量机技术协议CMM Technical Agreement买方: 协议编号: XYThe Buyer: NO:卖方: 海克斯康贸易(青岛)有限公司签订日期: 2013年4月13日The Seller: Hexagon Metrology Trading (Qingdao)CO.,LtdDate:供需双方代表就买方订购的Micro-Hite DCC xx.xx.xx型三坐标测量机进行了技术和性能交流，特签定本技术协议。
本技术协议包含以下几部分内容：Through technical and performance communication between buyer and seller, the buyer agrees to buy 3D Measuring Machine Micro-Hite DCC xx.xx.xx from the seller according to the terms and conditions stipulated below. The agreement including the several contents:I. 测量机供货清单CUSTOMER SUMMARY SHEETII. 技术描述Technical DescriptionIII. 选项描述Options DescriptionIV. 服务条款ServiceV. 三坐标测量机验收办法CMM Acceptance Method买方: The Buyer 卖方:The Seller海克斯康贸易(青岛)有限公司Hexagon Metrology Trading (Qingdao)CO.,Ltd.通讯地址: Address 通讯地址:Address青岛保税区保一路富润综合楼Furun Building, Baoyi Rd., BondedArea, Qingdao 266555, P.R.China代表: Represertative 代表: Representative电话/TEL: 电话/TEL: 400 6580 400手机/Mobile: 手机/Mobile:传真/FAX: 传真/FAX: (0532)-8089-5030邮政编码: ZIP 邮政编码:ZIP266101I.MH DCC测量机供货清单 SUMMARY SHEETII.技术描述Technical DescriptionA.主机 Machine：MICRO-HITE DCC数控三坐标测量机是工业计量应用领域中的经济有效的测量解决方案，从而提高了生产过程中的检测效率和检测精度。
TESA-HITE 400 & 700 一次元电子高度规操作说明书目 录一、外部功能说明二、开机三、量测（1）屏幕功能键（2）符号的定义（3）单向量测（4）双向量测（5）量测圆孔（6）气源调节（7）量测垂直度（8）参数设定四、错误讯息五、使用注意事项一、外部功能说明二、开机1. 机台开机按(ON/OFF)键后，屏幕会出现如下图:2. 进入量测模式后，转动手轮直到屏幕出现两个上下箭号。
如下图:3.:此时机台已经进入量测模式了。
三、量测（1）屏幕功能键主要显示F1-F4可用之功能键F1-F4功能键•输出读值。
‚单位切换。
ƒ取消功能或量测值。
„电源开关。
switch 3设定成OFF）分钟没用，机台便进入省电模式。
（2）符号的定义没校正测头，单向量测。
归零点设定。
要校正测头，双向量测。
默认值功能键。
连续显示模式。
自动数值输出。
（直径）两碰点之距离。
确定ENTER输入键。
最后两数值之差。
数字上加。
双碰点。
数字下减。
单碰点。
位数切换。
（3）单向量测不经过校正规之校正测头。
1. 开机按 出现SET 1，第一次归零。
2. 再归零按F2 ¯。
（4）双向量测1. 开机按 出现SET 1。
2. 按F2ㄈ出现ㄈ6.3500mm 。
3. 将测针放入 6.3500mm 校正规中，上下各碰二次后，出现SET 2，即为双向量测（参考符号之定义）。
ONOFF ONOFF（5）量测圆孔在SET 2模式下。
在基准面上归零。
将测头放入孔内，偏移中心点少许。
将手轮向下施压，停留一秒，出现左列画面。
移动工件通过最低点，会听见Beep一声。
往复多次可以增加准确性。
将手轮松开向上量测，重复以上步骤。
松开手轮，按F3即可得直径。
（6）气源调节:当气源开关启动时，内建的空气帮浦会自动启动打气，气源经由底座的空气轴承输出时会将机台上浮几个u m。
平台的平面度会影响机台移动的顺畅度，同时也可以调整气源数出量的大小，如下图。
（7）量测垂直度将杠杆表或电子测头，固定于测臂上，即可量测垂直度。

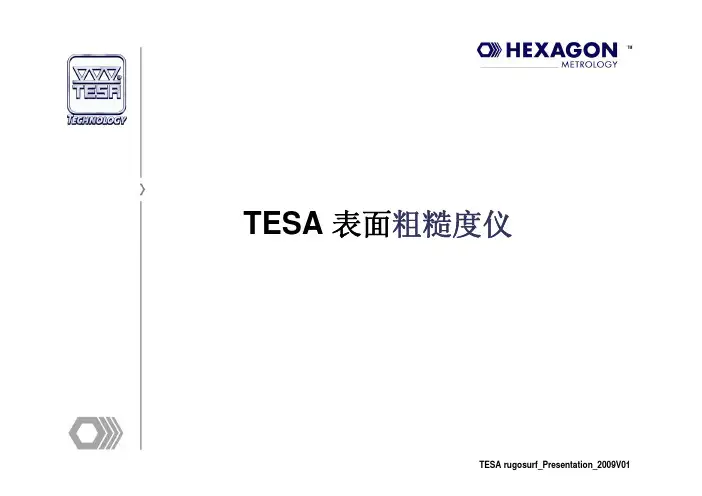

TMTESA 表面粗糙度仪TESA rugosurf_Presentation_2009V01TM表面粗糙度的概述无论是机械加工后的零件表面，还是用其他方法获得的零件表 面，总会存在着由较小间距和峰谷组成的微量高低不平的痕迹， 这种加工表面上具有的较小间距和峰谷所组成的微观几何形状特 性，就是零件的表面粗糙度。
表面粗糙度的形成表面粗糙度是一种微观几何形状误差,它不同于表面宏观形状(形状 误差)和表面波度(中间形状误差).这三者常在一个表面轮廓叠加出 现.TESA rugosurf_Presentation_2009V01TM常用粗糙度参数汇总轮廓算术平均偏差Ra(ISO4287,DIN4768)轮廓算术平均偏差Ra是在取样长度之内(L)的轮廓偏移(Y)绝对值 的算术平均值.轮廓最大深谷Rmax(DIN4768)在已有的单粗糙度深度Zi中,轮廓最大谷深Rmax在测量总长Im内 其值最大. 根据ISO4288和DIN4278第一部分，这个参数也可用Ry max表示.平均粗糙度深度Rz DIN (DIN 4768)平均粗糙度深度Rz是连续取样长度Ie的单粗糙度深度的算术平均值. 根据ISO4288和DIN4278,参数Rz DIN也表示为Ry5 由于Rz在DIN 4786和ISO 4287中命名不同,该参数也可用Rz DIN和 Rz ISO表示. 当根据DIN标准测定参数Rz时,一般也认为和ISO极值是一致的,假定 Rz ISO没超出Rz DIN.TESA rugosurf_Presentation_2009V01TMTESA粗糙度仪系列Rugosurf 10Rugosurf 10G Rugosurf 90GTESA rugosurf_Presentation_2009V01TMRUGOSURF 10 分辨率（μm） 适用标准 存储功能 屏幕 测量范围：X轴 Y轴 公差设置 打印功能 充电电池 分析软件 测头可旋转90°测量 8mm直径适配安装轴 2mm轮廓度测量 50mm跨越长度 90mm可调高度 价格水平 0.01/0.04 ISO，CNOMO 最多200个测量数据 LCD，16字符2行 16 mm 160 μm 有 可选 有 可选 有 有 无 无 无 低RUGOSURF 10 G 0.005 ISO，DIN，CNOMO 最多999个测量数据 2〞TFT彩色显示屏 15mm 300 μm 有 可选 有 可选 有 有 无 无 无 中RUGOSURF 90 G 0.001 ISO，DIN，CNOMO 200组曲线或超过60，000个 测量数据 3.5〞TFT彩色液晶触摸屏 50 mm 1000μm 有 可选 有 可选 有 无 可选 有 有 高TESA rugosurf_Presentation_2009V01TM选择TESA粗糙度仪的依据：TESA Height Gauges Arguments:• TESA粗糙度仪可广泛应用于车间现场检验,收货检验或测量实验室 Used for incoming or surface finish inspection on the shop floor or in the measurement laboratory.•TESA粗糙度仪有杰出的产品性价比(稳定及长期的可靠性) The best price/performance ratio 易于使用（图形化界面，不受语言的限制）/Easy to use 小巧并结实的结构（适合现场使用）/Compact and robust construction 高精度（I级精度，显示值±5%）/High accuracy – Class I• • •TESA rugosurf_Presentation_2009V01RUGOSURF 10TM- 结构坚固- 多功能且易于使用 - 多种可选附件满足各种测量需要- 测头可旋转90°测量(适合曲轴测量) - 可设定测量参数的公差带- RS 232 数据输出到打印机或运行RUGOSOFT软件的计算机（此两 项功能为选项附件） - 可更换的感应测头(快速插拔更换)TESA rugosurf_Presentation_2009V01TM¾测头可旋转90°测量¾标配辅助支架对于特殊工件和难以达到的位置， RUGUSURF 10标配了一个Ф8mm 的螺纹安装轴，使RUGUSURF 10 可简单可靠的安装于可选配或指示 表台架上。
及2D控制面板操作手册2D操作手册TESA MICRO-HITE PLUS M 一、外观说明13.二、按键功能说明功能键送纸键两触点中间值或两数值平均值取消参考点A 和B 并回到ST1/2画面，同电源开/关短按：单一打印 长按：整栏打印计数器重新归零取消上一个动作或数值测量厚度及显示测量平行度及端面跳动时你可以重新再设定零点或是重新开始程序执行。
最后两测量值相减 测量外弧高点显示圆孔直径或两触点的差值测量孔中心线高度或槽宽度测量圆孔直径测量轴直径短按：向上测量 长按：快速向上测量内弧高点短按：向下测量 长按：快速向下测量内弧低点2D操作手册TESA MICRO-HITE PLUS MENTER输入键或是执行键RS232数据传输出键盘输入转换键暂停键角度测量模式垂直度及直线度测量模式2D测量模式学习程序储存键统计分析键系统设置键执行程序键光标向上移动键数据文件(包括程序及测量值)光标左移键光标下移键光标右移三、开机1. 按下键测头会自动上下找寻通过参考点，完成开机状态。
2. 一旦测头通过补偿点后，测头会自动 停在校验规中间位置。
四、测针校验有两种1. 沟槽测针校验A. 将测头置于校验规的沟槽内。
B. 按下 或 或F3键，执 行测针校验。
2. 厚度测针校验A. 将测头置于校验规的下方。
B. 按下 或F4 键，测针会先向上测一点，再将测头移至校验规上方按 测头会自动向下测两点后在江测头移至校验规下方后，再按 即完成测针校验。
五、测头反弹距离设定1. 在模式1 或模式2的状态下2. 按F3 键r=? 。
3. 输入反弹高度数值。
(1mm,2mm…..)4. 按 ENTER 键即可。
注: 反弹高度如果设为低于1mm (如0) 的值,重新开机后又还原到默认值1mm六、归零设定1. 在 或 的状态下你可以选择:2. 向上归零按 。
3. 向下归零按 。
4. 孔或槽中心线归零按 。
5. 依此类推七、预设功能1. 在模式1或模式2的状态选择预设功能:2. 按F2键并输入想要预设的数值。
TESA二维测高仪简介【产品规格】：TESA测高仪，TESA二维测高仪，00730033瑞士TESA高度测量仪二维测高仪仪300,600,900mm【详细内容】TESA测高仪快速完成复杂测量任务的选择可以用来进行平面、平行面和圆柱面几何体的内尺寸、外尺寸、高度、深度或距离尺寸测量。
同时可以进行一维或二维的测量。
自动搜索孔或轴的顶点，在动态探测中记录最大、最小值以及最大最小值之间的差值计算。
TESA IG-13 数字式测头可以测量垂直度、直线度、平行度等偏差和跳动误差，并以ISO1101 标准输出数据。
在电子测高仪上20 年的制造经验造就了高品质的设计，代表了当今的技术水平的发展。
生产现场检测的理想工具，在工作区没有任何电缆。
快速简单可靠测量，尤其是工件孔类。
365、615 和920 mm 三种量程供您选择。
显示的分辨率为0.0005, 0.001, 0.01 和0.1mm 或转换为相等的英制单位通过计算机辅助精度(CAA) 自动修正偏移误差可以极准确测量长度、直线度和垂直度具有和钢一样的膨胀系数（11.5×10-6k-1）控制面板"ID" 和"power panel" 通过交互式的数据处理和输出，可以引导操作者的操作无须人工计算可以通过编写程序循环测量99 个工件，每个测量循环包含相关尺寸极限值的64 个指标内置打印机用于数据输出或利用外部打印机以A4 纸打印，RS 232 数据输出每台测高仪带有SCS 校准证明1、主机型号及规格00730033 TESA MICRO-HITE系统35000730034 TESA MICRO-HITE系统60000730035 TESA MICRO-HITE系统900每一个系统包含以下组件，不含控制面板00730021 TESA MICRO-HITE主体●00730022TESA MICRO-HITE 主体●00730023TESA MICRO-HITE 主体●00760143标准测杆夹持器●●●00760062 5 mm球形测头的标准测杆●●●。
tesa测高仪TESA测高仪：一种精准的测量解决方案引言：TESA测高仪是一种精确测量高度和深度的仪器，可广泛应用于工业领域和实验室中。
本文将介绍TESA测高仪的原理、构成、使用方法、优点和应用领域，以及如何选择适合的测高仪器。
一、原理：TESA测高仪基于触发式测量原理，通过触发感应器与被测物接触，测量出相对高度差。
其主要部件包括主体、滑头和液晶显示屏。
通过测量的电子信号和微动开关的变化，从而精确地测量出高度差。
二、构成：1. 主体：TESA测高仪的主体是由高质量的金属和塑料材料制成，具有合适的重量和坚固的结构，以确保长时间的稳定性和可靠性。
2. 滑头：滑头是一个划过被测物表面的组件，通常由不锈钢制成，具有耐磨损和耐腐蚀的特性。
滑头上的触发感应器能够准确地检测到被测物的高度差。
3. 液晶显示屏：液晶显示屏位于主体上方，提供直观的数字显示，使用户能够方便地读取测量结果。
液晶显示屏通常具有背光功能，可在光线较暗的环境中使用。
三、使用方法：1. 准备：- 将TESA测高仪放置在稳定的表面上，确保其水平。
- 打开测量装置，并等待设备进入稳定状态。
2. 设置：- 将滑头置于被测物表面，并确保其与被测物接触紧密。
- 调整零点，使液晶显示屏上的数值归零。
3. 测量：- 将滑头沿被测物表面滑动，直到液晶显示屏上的数值稳定。
- 记录测量结果，并根据需要进行进一步处理。
四、优点：1. 高精确度：TESA测高仪具有高精确度和重复性，能够测量出微小的高度差，并提供稳定和可靠的测量结果。
2. 方便易用：TESA测高仪采用触发式测量原理，使用简便。
只需将滑头与被测物接触并调零即可进行测量。
3. 多功能：TESA测高仪不仅可以测量高度差，还可以通过附件实现深度测量和不同类型的表面测量。
五、应用领域：TESA测高仪在工业和实验室中具有广泛的应用。
以下是一些常见的应用领域：1. 机械加工行业：用于测量工件的高度差，以确保工件的准确尺寸。
TESA电子高度仪操作规程TESA高度仪结构图使用方法及读数（常用操作）（1）测针校准：开机后，按F1 键(不考虑测头直径）开机之后出现此画面，测头向下移动通过补偿点,再按F1进入下示画面：选择并使用驱动轮触测零点，完成以上步骤即可进行单方向的测量。
（注：双向测量与此类似,只需测头上下上下触测后进入模式下）（2）归零设定:按F5键选择触测次数（包括单次触测和两次触测）若显示屏上显示两个测头，也即表示两次触测,需要触测两次归零，先按F2键，再根据所选择基准零点的不同，主要分为以下四种操作一）向上归零:使用驱动轮向上触测两次零点即可二）向下归零：使用驱动轮向下触测两次零点即可三）沟槽中心归零: 使用驱动轮在沟槽上下各触测一次即可四）圆孔中心归零：使用驱动轮在圆孔内上下各触测一次即可（3）测量读数：在屏幕上显示出字样时，表明归零设定完成。
归零完成后，使用驱动轮将测针在被测处连续触测两次,读出显示屏上的数据即可得出所测尺寸（4）自动测圆模式:一)测针触测工件后，继续旋转驱动轮直到LED的绿灯亮为止二)将驱动轮固定钮向右旋紧(此时出现上下两个黄灯,中间一个绿灯)三)微旋驱动轮使绿灯位于两个黄灯中间四)将工件平推,使得测针通过圆弧的极点后，测高仪会自动记忆此点位置五)松开驱动轮,显示数值为圆心高度；按键,便可得出圆孔的直径数值（注意:测量轴时，旋紧驱动轮固定钮后必须按一下功能键;测高仪按测轴寻极值)维修养护及注意事项（1）可用干净的柔布轻微沾湿后对测量仪进行擦拭清洁.不要使用会对塑料造成损伤的清洁剂。
可以使用轻微的酒精对气浮底座进行清洁(2)确保使用干净的操作平台。
平台应当保持无尘、无油或冷却液。
底座上的气浮功能接触面上一旦沾染了污垢将对测量操作及精度造成极大影响（3）更换电池时不会丢失任何数据，但需先切断电源，将电源适配器插头拔出。
当屏幕的电池符号黑色部分仅余1/4时，需尽快连接电源适配器进行充电。
