采用统计方法的制程控制

17
统计制程控制——控制图 (Control chart)
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
抽样时间
4月 1日上午 下午
2日上午 下午
3日上午 下午
4日上午 下午
5日上午 下午
6日上午 下午
7日上午 下午
▪
UCL
▪
▪
CL
▪
▪
LCL
9
统计制程控制——控制图 (Control chart)
▪ 五、控制图的种类： 1、按用途分为：
分析用控制图、控制（管理）用控制图。
2、按数据的性质分：
计量控制图、 计数控制图。
10
统计制程控制——控制图 (Control chart)
3、计量控制图
A、均值—极差控制图（X-R）
19.965
498.934
19.9574
R 0.02 0.07 0.06 0.03 0.08 0.02 0.03 0.05 0.02 0.03 0.04 0.04
0.03 0.04
0 0.02 0.06 0.04 0.03 0.01 0.02 0.04 0.04 0.05
0.04
0.91
0.036
备注
23
统计制程控制——制程能力 (Process Capability)
一、制程能力的定义（Process Capability） 使制程标准化，消除异常因，当制程
维持在稳定状态时，所实现的品质程度。
24
统计制程控制——制程能力 (Process Capability)
二、制程能力的调查步骤 确切了解要调查的品质特性与调查范围 收集统计数据 制作控制图，确定制程处于稳定状态 计算制程能力质数 判断制程能力是否足够 如不定时，则需要改善

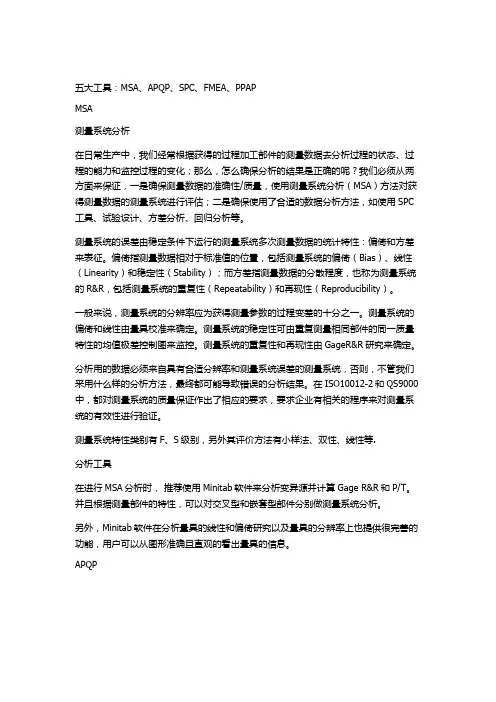

五大工具：MSA、APQP、SPC、FMEA、PPAPMSA测量系统分析在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证，一是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；二是确保使用了合适的数据分析方法，如使用SPC 工具、试验设计、方差分析、回归分析等。

测量系统的误差由稳定条件下运行的测量系统多次测量数据的统计特性：偏倚和方差来表征。

偏倚指测量数据相对于标准值的位置，包括测量系统的偏倚（Bias）、线性（Linearity）和稳定性（Stability）；而方差指测量数据的分散程度，也称为测量系统的R&R，包括测量系统的重复性（Repeatability）和再现性（Reproducibility）。

一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一。

测量系统的偏倚和线性由量具校准来确定。

测量系统的稳定性可由重复测量相同部件的同一质量特性的均值极差控制图来监控。

测量系统的重复性和再现性由GageR&R研究来确定。

分析用的数据必须来自具有合适分辨率和测量系统误差的测量系统，否则，不管我们采用什么样的分析方法，最终都可能导致错误的分析结果。

在ISO10012-2和QS9000中，都对测量系统的质量保证作出了相应的要求，要求企业有相关的程序来对测量系统的有效性进行验证。

测量系统特性类别有F、S级别，另外其评价方法有小样法、双性、线性等.分析工具在进行MSA分析时，推荐使用Minitab软件来分析变异源并计算Gage R&R和P/T。

并且根据测量部件的特性，可以对交叉型和嵌套型部件分别做测量系统分析。

另外，Minitab软件在分析量具的线性和偏倚研究以及量具的分辨率上也提供很完善的功能，用户可以从图形准确且直观的看出量具的信息。

统计过程控制（SPC）：提升制程稳定性在制造业中，制程稳定性是一个至关重要的概念。

不论是生产电子产品、制造机械零件还是生产食品，保持生产过程的稳定性对产品质量和成本控制都至关重要。

统计过程控制（SPC）是一种有效的方法，用来监控和改进生产过程，提升制程稳定性。

什么是统计过程控制（SPC）？统计过程控制（SPC）是一种基于统计方法的质量管理工具，旨在通过监控生产过程中的关键变量，减少变异性，实现生产过程的稳定性。

SPC可以帮助厂商识别并消除造成产品缺陷的根本原因，提高产品质量，降低生产成本，增强市场竞争力。

SPC的原理及应用SPC的基本原理是通过收集和分析生产过程中的数据来了解生产过程的特征和变异性，从而判断生产是否处于受控状态。

通过统计技术，可以找出生产过程中的特殊原因变异和普通原因变异，进而采取相应的控制措施。

SPC的应用范围非常广泛，可以适用于各个行业的生产过程控制。

比如，在汽车制造业，通过对关键工艺参数进行实时监控，可以避免生产出次品车辆；在食品加工业，利用SPC可以确保产品符合质量标准，保障食品安全。

SPC的主要工具和技术SPC主要包含以下几种工具和技术：1.控制图：控制图是SPC的核心工具之一，用来监控生产过程中的变异性。

常见的控制图有X-bar图、R图、P图等，通过控制图可以及时发现异常情况。

2.过程能力分析：通过过程能力分析，可以评估生产过程是否稳定，并确定是否满足产品质量标准。

3.假设检验：假设检验用于判断生产过程中的参数变化是否具有统计显著性，帮助厂商做出正确的决策。

SPC的好处采用统计过程控制（SPC）可以带来诸多好处：1.提升产品质量：SPC可以实时监控生产过程，及时发现问题并及时纠正，确保产品质量稳定。

2.降低生产成本：通过降低废品率和提高生产效率，可以有效降低生产成本。

3.增强市场竞争力：生产出质量稳定的产品，可以提高客户满意度，增强企业在市场上的竞争力。

总结统计过程控制（SPC）是一种重要的质量管理工具，能够帮助企业提升制程稳定性，实现持续改进。

顾客需求 售后服务
制程管制的概念
制程管制所包括的范圉应为制程中之各种事务，其 主要者有三：一为质量、一为产量、一为成本。但 目前强调以质量为中心的管理，因此整个企业界的 制程管制就以制程品管为主。
在工作进行过程中，掌握影响品质的有关因素加以 管制，使结果在管制状态谓之。 管制≠检查，品质是于制造过程中形成的，若制程 能力不足，无法做好品质保证。
● 当找出造成制程不稳定之原因后，我们必 须规划一些改善的措施，使得相同之问题不再 发生。回馈管制系统之最后一个步骤是依据规 划之改善措施，调整制程之可控制因素。上述 步骤需重复进行，以持续改善制程。统计制程 管制牵涉到产品和制程之控制，但其重点是在 质量数据之分析，只有在质量数据显示制程不 稳定时，我们才考虑调整制程之参数。
●管制界限通常设在当制程为管制状态 时，几乎所有点都可落在管制界限内。只 要点都在管制界限内，则制程可视为在统
计管制内，对制程不须采取任何行动。但
只要一点在管制界限外，则代表制程有变
异，此时我们必须找出造成此种变立包含下列步骤:
(1).选择质量特性 (2).决定管制图之种类 (3).决定样本大小、抽样频率和抽样方式 (4).收集数据
成品装配
1.报废 2.返工 3.让步出货 品质判定
NO
◇
YES
完工抽样 1.检验规范 2.检验量具 3.抽样计划
入库或出货
SPC概念
1.概论
●
一个产品如果以它对顾客的符合度做为评断
的标准，则它必须是由一个稳定而可重复运作 的制程所生产的，亦即制程必须具有在生产目 标值的些微变动内的生产能力。统计制程管制 (statistical process control， SPC)乃是一 些使制程稳定和经由降低变异性以改善制程能 力的强力工具的集合。
