聚氯乙烯(PVC)、聚丙烯(PP)塑料化学稳定性简表

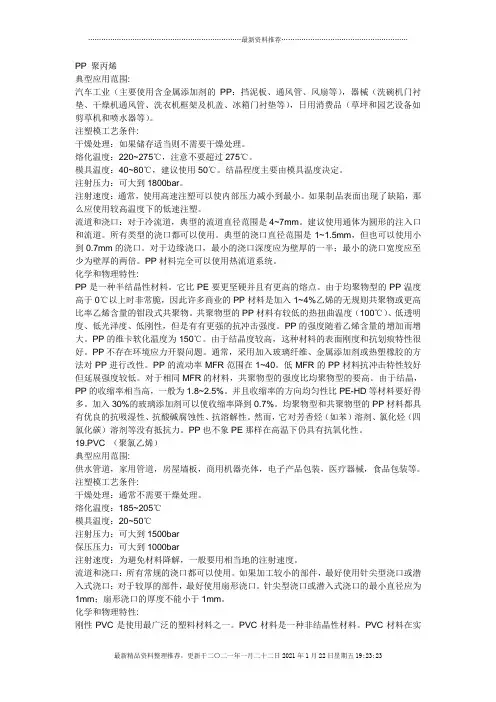

PP 聚丙烯典型应用范围:汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。

注塑模工艺条件:干燥处理：如果储存适当则不需要干燥处理。

熔化温度：220~275℃，注意不要超过275℃。

模具温度：40~80℃，建议使用50℃。

结晶程度主要由模具温度决定。

注射压力：可大到1800bar。

注射速度：通常，使用高速注塑可以使内部压力减小到最小。

如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。

流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。

建议使用通体为圆形的注入口和流道。

所有类型的浇口都可以使用。

典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。

对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。

PP材料完全可以使用热流道系统。

化学和物理特性:PP是一种半结晶性材料。

它比PE要更坚硬并且有更高的熔点。

由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。

共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。

PP的强度随着乙烯含量的增加而增大。

PP的维卡软化温度为150℃。

由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。

PP不存在环境应力开裂问题。

通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。

PP的流动率MFR范围在1~40。

低MFR的PP材料抗冲击特性较好但延展强度较低。

对于相同MFR的材料，共聚物型的强度比均聚物型的要高。

由于结晶，PP的收缩率相当高，一般为1.8~2.5%。

并且收缩率的方向均匀性比PE-HD等材料要好得多。

加入30%的玻璃添加剂可以使收缩率降到0.7%。

pp和pvc的区别，很多家庭都会因为选择pp与pvc失误，那么今天小编带大家了解下pp与pvc的区别。

pp和pvc的区别一.PP(聚丙烯) PP塑料，化学名称：聚丙烯英文名称:Polypropylene（简称PP）比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃特点：无毒、无味，密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆、不耐磨、易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件。

常见的酸、碱有机溶剂对它几乎不起作用，可用于食具。

成型特性：1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解. 2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低温高压时容易取向,模具温度低于50度时,塑件不光滑,易产生熔接不良,流痕,90度以上易发生翘曲变形4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.二.PVC(聚氯乙烯) 基本特性：它是世界上产量最大的塑料产品之一，价格便宜，应用广泛，聚氯乙烯树脂为白色或浅黄色粉末。

根据不同的用途可以加入不同的添加剂，聚氯乙烯塑料可呈现不同的物理性能和力学性能。

在聚氯乙烯树脂中加入适量的增塑剂，可制成多种硬质、软质和透明制品。

纯的聚氯乙烯的密度为1.4g/cm3,加入了增塑剂和填料等的聚氯乙烯塑件的密度一般为1.15-2.00g/cm3。

硬聚氯乙烯有较好的抗拉、抗弯、抗压和抗冲击能力，可单独用做结构材料。

软聚氯乙烯的柔软性、断裂伸长率、耐寒性会增加，但脆性、硬度、、拉伸强度会降低。

聚氯乙烯有较好的电气绝缘性能，可作低频绝缘材料，其化学稳定性也好。

由于聚氯乙烯的热稳定性较差，长时间加热会导致分解，放出HCL气体，使聚氯乙烯变色，所以其应用范围较窄，使用温度一般在-15~55度之间。

各种塑料的材质性能参数塑料是一种广泛应用于各个领域的材料，具有轻质、耐腐蚀、绝缘、防潮、抗疲劳等特点。

不同种类的塑料具有各自独特的材质性能参数，下面将对常见的塑料材料进行详细介绍。

1.聚乙烯(PE)：聚乙烯是一种常用的塑料，在日常生活和工业生产中广泛应用。

其主要性能参数包括：- 密度：聚乙烯的密度通常在0.91-0.96g/cm³之间。

-强度：聚乙烯具有较高的拉伸强度和冲击强度，但较低的弯曲和抗压强度。

-软化温度：聚乙烯的软化温度较低，大约为80°C。

-耐腐蚀性：聚乙烯具有较好的耐腐蚀性，广泛用于输送腐蚀性液体和气体的管道。

-电绝缘性：聚乙烯是一种优良的电绝缘材料，可以用于制造电线电缆等电气设备。

2.聚丙烯(PP)：聚丙烯是一种常用的工程塑料，具有较好的机械性能和耐化学性。

其主要性能参数包括：- 密度：聚丙烯的密度通常在0.89-0.91g/cm³之间。

-强度：聚丙烯具有较高的拉伸强度、硬度和刚性。

-熔体流动性：聚丙烯的熔体流动性较好，可以用于注塑成型等工艺。

-耐热性：聚丙烯的耐热性较好，可以在高温环境下使用，熔点约为160°C。

-耐化学性：聚丙烯对酸、碱和大多数溶剂具有较好的耐化学性。

3.聚氯乙烯(PVC)：聚氯乙烯是一种常用的塑料，具有良好的物理性能和耐化学性。

其主要性能参数包括：- 密度：聚氯乙烯的密度通常在1.35-1.45g/cm³之间。

-强度：聚氯乙烯具有较高的拉伸强度和硬度，但较低的冲击强度。

-稳定性：聚氯乙烯对光、热和氧气具有较好的稳定性，可以用于室内和室外环境。

-耐腐蚀性：聚氯乙烯具有较好的耐腐蚀性，不受大多数酸、碱和盐的侵蚀。

-隔音性：聚氯乙烯具有良好的隔音性能，广泛用于制造建筑材料。

4.聚苯乙烯(PS)：聚苯乙烯是一种常用的透明塑料，具有较好的机械性能和加工性能。

其主要性能参数包括：- 密度：聚苯乙烯的密度通常在1.04-1.06g/cm³之间。

一、聚丙烯（PP）1、密度：PP是所有合成树脂中密度最小的，仅为0.90~0.91g/cm3，是PVC 密度的60%左右。

这意味着用同样重量的原料可以生产出数量更多同体积的产品。

2、力学性能：PP的拉伸强度和刚性都比较好，但冲击强度较差，特别是低温时耐冲击性差。

此外，如果制品成型时存在取向或应力，冲击强度也会显著降低。

虽然抗冲击强度差，但经过填充或增强等改性后，其机械性能在许多领域可与成本较高的工程塑料相竞争。

3、表面硬度：PP的表面硬度在五类通用塑料中属低等，仅比PE好一些。

当结晶度较高时，硬度也相应增加一些，但仍不及PVC、PS、ABS等。

4、热性质：在五大通用塑料中，PP的耐热性是最好的。

PP塑料制品可在100℃下长时间工作，在无外力作用时，PP制品被加热至150℃时也不会变形。

在使用成核剂改善PP的结晶状态后，其耐热性还可进一步提高，甚至可以用于制作在微波炉中加热食品的器皿。

5、耐应力开裂性：成型制品中残留有应力，或者制品长时间在持续应力下工作，会造成应力开裂现象。

有机溶剂和表面活性剂会显著促进应力开裂。

因此应力开裂试验均在表面活性剂存在下进行。

常用的助剂为烷基芳基聚乙二醇。

试验表明PP在表面活性剂浸泡时的耐应力开裂性能和在空气中一样，有良好的抵抗能力，而且PP的熔体流动速率越小（分子量越大），耐应力开裂性越强。

6、化学稳定性：PP的化学稳定性优异，对大多数酸、碱、盐、氧化剂都显惰性。

例如在100℃的浓磷酸、盐酸、40%硫酸及其它们的盐类溶液中都是稳定的，只有少数强氧化剂如发烟硫酸等才可能使其出现变化。

PP是非极性化合物，对极性溶剂十分稳定，如醇、酚、醛、酮和大多数羧酸都不会使其溶胀，但在部分非极性有机溶剂中容易溶解或溶胀。

7、气密性（气体阻隔性）：PP对氧气、二氧化碳和水蒸汽都有一定的透过性，比起尼龙（PA）和聚酯（PET）都有明显差距，对于高阻隔性塑料，如PVDC、EVOH等就差得更多了。
