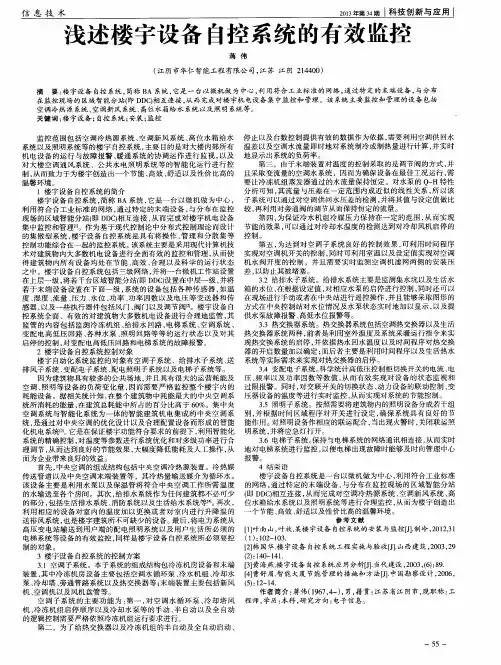

信息技术 ２０１３年第３４期ｌ科技创新与应用 浅述楼宇设备自控系统的有效监控 蒋伟 （江阴市华仁智能工程有限公司，江苏江阴２１４４００） 摘要：楼宇设备自控系统，简称ＢＡ系统，它是一台以微机做为中心，利用符合工业标准的网络，通过特定的末端设备，与分布 在监控现场的区域智能分站（即ＤＤｃ）相互连接，从而完成对楼宇机电设备集中监控和管理。该系统主要监控和管理的设备包括 空调冷热源系统、空调新风系统、高位水箱给水系统以及照明系统等。 关键词：楼宇设备；自控系统；安装；监控 监控范围包括空调冷热源系统、空调新风系统、高位水箱给水 系统以及照明系统等的楼宇自控系统，主要目的是对大楼内部所有 机电设备的运行与故障报警、暖通系统的协调运作进行监视，以及 对大楼空调通风系统、公共水电照明系统等的智能化运行进行控 制，从而致力于为楼宇创造出一个节能、高效、舒适以及性价比高的 温馨环境。 １楼宇设备自控系统的简介 楼宇设备自控系统，简称ＢＡ系统，它是一台以微机做为中心， 利用符合合工业标准的网络，通过特定的末端设备，与分布在监控 现场的区域智能分站（即ＤＤＣ）相互连接，从而完成对楼宇机电设备 集中监控和管理＿ｌ＿。作为基于现代控制论中分布式控制理论而设计 的集散型系统，楼宇设备自控系统是具有将操作、管理和分散集等 控制功能综合在一起的监控系统。该系统主要是采用现代计算机技 术对建筑物内大多数机电设备进行全面有效的监控和管理，从而使 得建筑物内所有设备均处在节能、高效、合理以及科学的运行状态 之中。楼宇设备自控系统包括三级网络，并将一台微机工作站设置 在上层一级，将若干台区域智能分站（即ＤＤＣ）设置在中层一级，并将 若干末端设备设置在下面一级，系统的设备包括各种传感器，如温 度、湿度、流量、压力、水位、功率、功率因数以及电压等变送器和传 感器，以及一些执行器件包括风门、阀门以及调节阀目。楼宇设备白 控系统全面、有效的对建筑物大多数机电设备进行合理地监管，其 监管的内容包括监测冷冻机组、给排水回路、电梯系统、空调系统、 变配电高低压回路、各种水泵、照明回路等等的运行状态以及对其 启停的控制，对变配电高低压回路和电梯系统的故障报警。 ２楼宇设备自控系统控制对象 楼宇自动化系统监控的对象有空调子系统、给排水子系统、送 排风子系统、变配电子系统、配电照明子系统以及电梯子系统等。 因为建筑物具有较多的公共场地，并且具有很大的运营耗能及 空调、照明等设备的负荷变化量，因而需要严格监控整个楼宇内的 耗能设备。据相关统计知，在整个建筑物中耗能最大的中央空调系 统所消耗的能量，在建筑总耗能中所占的百分比高于６０％。集中央 空调系统与智能化系统为一体的智能建筑机电集成的中央空调系 统，是通过对中央空调的优化设计以及合理配置设备而形成的智能 化机电系统［３１。它是在保证楼宇功能符合要求的前提下，利用智能化 系统的精确控制，对温度等参数进行系统优化和对多级功率进行合 理调节，从而达到良好的节能效果，大幅度降低能耗及人工操作，从 而为企业带来良好的效益。 首先，中央空调的组成结构包括中央空调冷热源装置。冷热媒 传送管道以及中央空调末端装置等，其冷热量输送媒介为循环水。 该设备主要是利用水泵以及保温管将符合中央空调工作所需温度 的水输送至各个房间。其次，给排水系统作为任何建筑都不必可少 的部分，包括生活排水系统、消防系统以及生活给水系统等 。再次， 利用相应的设备对室内的温度加以更换或者对室内进行升降温的 送排风系统，也是楼字建筑所不可缺少的设备。最后，将电力系统从 高压变电站输送到用户端的配电照明系统以及用户生活所必须的 电梯系统等设备的有效监控，同样是楼宇设备自控系统所必须要控 制的对象。 ３楼宇设备自控系统的控制方案 ３．１空调子系统。本子系统的组成结构包冷冻机房设备和末端 装置，其中冷冻机房设备主要包括空调水循环泵、冷水机组、冷却水 泵、冷却塔、旁通管路系统以及热交换器等；末端装置主要包括新风 机、空调机以及风机盘管等。 空调子系统的主要功能为：第一，对空调水循环泵、冷却塔风 机、冷冻机组启停顺序以及冷却水泵等的手动、半自动以及全自动 的逻辑控制需要严格依照冷冻机组运行要求进行。 第二，为了给热交换器以及冷冻机组的半自动及全自动启动、 停止以及台数控制提供有效的数据作为依据，需要利用空调供回水 温差以及空调水流量即时地对系统制冷或制热量进行计算，并实时 地显示出系统的负荷率。 第三，由于末端装置对温度的控制采取的是调节阀的方式，并 且采取变流量的空调水系统，因而为确保设备在最佳工况运行，需 要让冷冻机组蒸发器通过的水流量保持恒定。对水泵的Ｑ—Ｈ特性 分析可知，其流量与压差在一定范围内成近似的线性关系，所以该 子系统可以通过对空调供回水压差的检测，并将其值与设定值做比 较，再利用对旁通阀的调节从而保持恒定的流量。 第四，为保证冷水机组冷媒压力保持在一定的范围，从而实现 节能的效果，可以通过对冷却水温度的检测达到对冷却风机启停的 控制。 第五，为达到对空调子系统良好的控制效果，可利用时间程序 实现对空调机开关的控制，同时可利用室温以及设定值实现对空调 机水阀开度的控制，并且需要实时监测空调机滤网两侧的安装压 差，以防止其被堵塞。 ３．２给排水子系统。给排水系统主要是监测集水坑以及生活水 箱的水位，在根据设定值，对相应水泵的启停进行控制，同时还可以 在现场进行手动或者在中央站进行遥控操作，并且能够采取图形的 方式在中央控制站对水位情况及水泵状态实时地加以显示，以及提 供水泵故障报警、高低水位报警等。 ３．３热交换器系统。热交换器系统包括空调热交换器以及生活 热交换器系统两种，前者是利用室外温度及系统采暖运行指令来实 现热交换系统的启停，并依据热水回水温度以及时间程序对热交换 器的开启数量加以确定；而后者主要是利用时间程序以及生活热水 系统等实际需求来实现对热交换器的启停。 ３．４变配电子系统。科学统计高低压控制柜切换开关的电流、电 压、频率以及功率因数等数值，从而有效实现对设备的状态监视和 过限报警。同时，对交联开关的切换状态、动力设备的联动控制、变 压器设备的温度等进行实时监控，从而实现对系统的节能控制。 ３．５照明子系统。按照需要将建筑物内的照明设备分成若干组 别，并根据时间区域程序对开关进行设定，确保系统具有良好的节 能作用。对照明设备作相应的联运配合，当出现火警时，关闭联运照 明系统，并将应急灯打开。 ３．６电梯子系统。保持与电梯系统的网络通讯相连接，从而实时 地对电梯系统进行监控，以便电梯出现故障时能够及时向管理中心 报警。 ４结束语 楼宇设备自控系统是一台以微机做为中心，利用符合工业标准 的网络，通过特定的末端设备，与分布在监控现场的区域智能分站 ｆ即ＤＤＣ）：￣ＩＷ连接，从而完成对空调冷热源系统、空调新风系统、高 位水箱给水系统以及照明系统等进行合理监控，从而为楼宇创造出 一个节能、高效、舒适以及性价比高的温馨环境。 参考文献 『１１叶南山，叶放．某楼宇设备自控系统的安装与监控ｆＪ】．制冷，２０１２，３１ （１）：１０２—１０３． 『２１韩国华．楼宇设备自控系统工程实施与验收 山西建筑，２００３，２９ （２）：１４０—１４１． ｆ３］黄海燕．楼宇设备自控系统应用分析［Ｊ１．＇－３代建设，２００３，（６）：８９． ［４１＠舒眉．智能大厦节能管理的措施和方法［Ｊ１．ｑ－国勘察设计，２００６， （５）：１２—１４． 作者简介：蒋伟（１９６７，４一），男，籍贯：江苏省江阴市，现职称：工 程师，学历：本科，研究方向：电子信息。

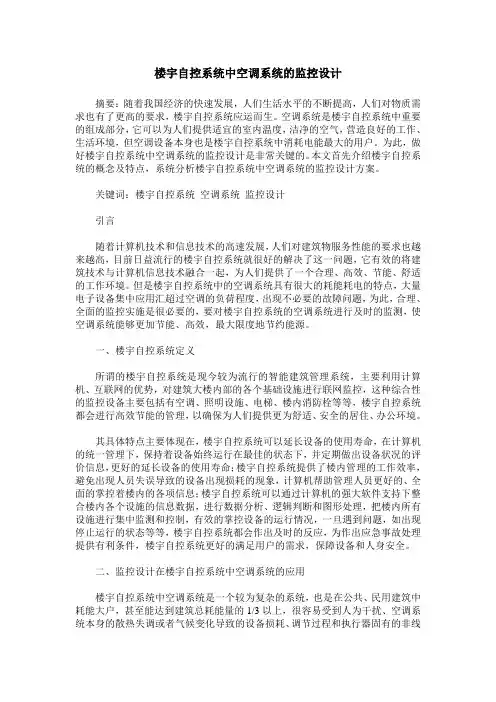

楼宇自控系统中空调系统的监控设计
摘要：随着我国经济的快速发展，人们生活水平的不断提高，人们对物质需求也有了更高的要求，楼宇自控系统应运而生。空调系统是楼宇自控系统中重要的组成部分，它可以为人们提供适宜的室内温度，洁净的空气，营造良好的工作、生活环境，但空调设备本身也是楼宇自控系统中消耗电能最大的用户。为此，做好楼宇自控系统中空调系统的监控设计是非常关键的。本文首先介绍楼宇自控系统的概念及特点，系统分析楼宇自控系统中空调系统的监控设计方案。
关键词：楼宇自控系统 空调系统 监控设计
引言
随着计算机技术和信息技术的高速发展，人们对建筑物服务性能的要求也越来越高，目前日益流行的楼宇自控系统就很好的解决了这一问题，它有效的将建筑技术与计算机信息技术融合一起，为人们提供了一个合理、高效、节能、舒适的工作环境。但是楼宇自控系统中的空调系统具有很大的耗能耗电的特点，大量电子设备集中应用汇超过空调的负荷程度，出现不必要的故障问题，为此，合理、全面的监控实施是很必要的，要对楼宇自控系统的空调系统进行及时的监测，使空调系统能够更加节能、高效，最大限度地节约能源。
一、楼宇自控系统定义
所谓的楼宇自控系统是现今较为流行的智能建筑管理系统，主要利用计算机、互联网的优势，对建筑大楼内部的各个基础设施进行联网监控，这种综合性的监控设备主要包括有空调、照明设施、电梯、楼内消防栓等等，楼宇自控系统都会进行高效节能的管理，以确保为人们提供更为舒适、安全的居住、办公环境。
其具体特点主要体现在，楼宇自控系统可以延长设备的使用寿命，在计算机的统一管理下，保持着设备始终运行在最佳的状态下，并定期做出设备状况的评价信息，更好的延长设备的使用寿命；楼宇自控系统提供了楼内管理的工作效率，避免出现人员失误导致的设备出现损耗的现象，计算机帮助管理人员更好的、全面的掌控着楼内的各项信息；楼宇自控系统可以通过计算机的强大软件支持下整合楼内各个设施的信息数据，进行数据分析、逻辑判断和图形处理，把楼内所有设施进行集中监测和控制，有效的掌控设备的运行情况，一旦遇到问题，如出现停止运行的状态等等，楼宇自控系统都会作出及时的反应，为作出应急事故处理提供有利条件，楼宇自控系统更好的满足用户的需求，保障设备和人身安全。
楼宇自控（BA）系统可以监控哪些东西呢?
楼宇控制系统涉及的内容比较大，其中最为常见的就是楼宇自动化系统，楼宇自动化系统（BAS）是智能大厦中的一个集成子系统，主要功能是实施对大楼内实时监控系统的集成监控、联动和管理，那么，楼宇自控系统可以监控哪些东西呢?
一、楼宇自控系统可以监控哪些东西
（一）供电系统监控功能
大楼内的供电是考核智能大厦服务质量的重要指标，通常要对大楼内的供电变压器、高压侧供电参数、低压侧供电参数（也可以只监测一项）进行监测。
1、变压器温度监测：实时监测供电变压器的温度，将采集的温度值存入数据库中，为数据查询和曲线输出提供依据。
2、供电高压侧监测：对供电高压侧的电压、电流进行实时监测，将采集数值存入数据库，为数据查询和曲线输出提供依据。 3、供电低压侧监测：对供电低压侧的电压、电流、功率因数进行实时监测，将采集数值存入数据库，为数据查询和曲线输出提供依据。
4、报警功能：变压器超温、高、低压侧过电压、过电流时输出故障 报警。
5、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表 、数据报表。
（二）照明系统监控功能
大楼内照明也是进行智能化管理的项目之一，对照明实施监控，主要是为了更好地节约能源，利用预先安排好的时间程序对照明进行自动控制。
1、公共区照明监控：采用定时程序控制，实施启停控制、运行状态、 故障报警、累计运行时间。
2、生活区照明监控：采用定时程序控制，实施启停控制（其中泛光照明只是在节假日中投入）、运行状态、故障报警、累计运行时间。
3、办公区照明监控：对正常工作日、双休日、节假日采用不同的时 间控制，根据照度传感器采集的数据进行调光控制，实施启停控制、运行状态、故障报警、累计运行时间。
4、事故照明：出现紧急事故时自动启动事故照明，并发出报警。
5、报警功能：各个区域的照明故障报警，紧急事故的报警（启动事故照明）。
6、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表 、数据报表。

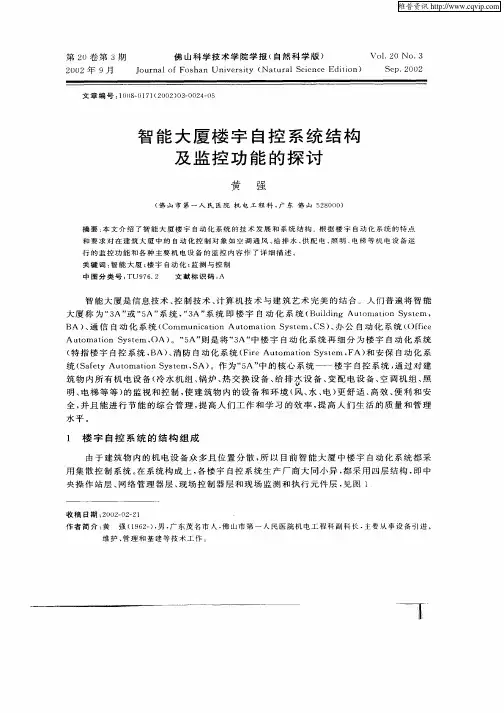

第２０卷第３期 佛山科学技术学院学报（自然科学版） Ｖｏ１．２Ｏ Ｎｏ．３ ２００２年９月 Ｊｏｕｒｎａｌ ｏｆ Ｆｏｓｈａｎ Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ） Ｓｅｐ．２００２
文章编号：１ ００８一Ｏｌ ７１（２００２）０３—００２４—０５
智能大厦楼字自控系统结构 及监控功能的探讨
黄 强 （佛山市第一人民医院机电工程科，广东佛山５２８０００） 摘要：本文介绍了智能大厦楼字自动化系统的技术发展和系统结构。根据楼宇自动化系统的特点 和要求对在建筑大厦中的自动化控制对象如空调通风、给排水、供配电、照明、电梯等机电设备运 行的监控功能和各种主要机电设备的监控内容作了详细描述。 关键词：智能大厦；楼宇自动化；监测与控制 中图分类号：ＴＵ９７６．２ 文献标识码：Ａ 智能大厦是信息技术、控制技术、计算机技术与建筑艺术完美的结合。人们普遍将智能 大厦称为“３Ａ”或“５Ａ”系统，“３Ａ”系统即楼字自动化系统（Ｂｕｉｌｄｉｎｇ Ａｕｔｏｍａｔｉｏｎ Ｓｙｓｔｅｍ， ＢＡ）、通信自动化系统（Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｕｔｏｍａｔｉｏｎ Ｓｙｓｔｅｍ，ＣＳ）、办公自动化系统（Ｏｆｆｉｃｅ Ａｕｔｏｍａｔｉｏｎ Ｓｙｓｔｅｍ，ＯＡ）。“５Ａ”则是将“３Ａ”中楼宇自动化系统再细分为楼宇自动化系统 （特指楼宇自控系统，ＢＡ）、消防自动化系统（Ｆｉｒｅ Ａｕｔｏｍａｔｉｏｎ Ｓｙｓｔｅｍ。ＦＡ）和安保自动化系 统（Ｓａｆｅｔｙ Ａｕｔｏｍａｔｉｏｎ Ｓｙｓｔｅｍ，ＳＡ）。作为“５Ａ”中的核心系统——楼宇自控系统，通过对建 筑物内所有机电设备（冷水机组、锅炉、热交换设备、给排水设备、变配电设备、空调机组、照 明、电梯等等）的监视和控制，使建筑物内的设备和环境（风、水、电）更舒适、高效、便利和安 全，并且能进行节能的综合管理，提高人们工作和学习的效率，提高人们生活的质量和管理 水平。 １ 楼宇自控系统的结构组成 由于建筑物内的机电设备众多且位置分散，所以目前智能大厦中楼宇自动化系统都采 用集散控制系统。在系统构成上，各楼字自控系统生产厂商大同小异，都采用四层结构，即中 央操作站层、网络管理器层、现场控制器层和现场监测和执行元件层，见图１ ，
