铜排载流量对照表

  • 格式：doc
  • 大小：64.50 KB
  • 文档页数：6

铜排载流量对照表之蔡仲巾千创作

电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。由铝质资料制作的称为铝汇流排（又称铝母线、铝排或接地铝排），由铜质资料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排），在电路中起输送电流和连接电气设备的作用。

铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。一般在配电柜中的U、V、W相母排和PE母排通常采取铜排（电流较小时也使用铝牌，可以降低设备成本）；铜排在使用中一般标有相色字母标记或涂有相色漆，U相铜排（A相）涂有“黄”色，V相铜排（B相）涂有“绿”色，W相铜排（C相）涂有“红”色，PE母线铜排（地线）涂有“黄绿相间”双色。

以下为云南昌晖仪表制造有限公司整理的各种规格的铜排载流量，供广大电气工程技术人员参考使用（录自德国BEA）

铜汇流排 许可载流量

资料 规格mm 每相导线数 面积mm2 重量kg/m 直流A 交流A

铜排 15×2 1 30 130 130

15×3 1 45 155 155

20×2 1 40 175 175 20×3 1 60 220 220

20×5 1 100 280 285

25×3 1 75 250 250

25×5 1 125 325 325

30×3 1 90 305 305

30×5 1 150 370 370

30×5 2 300 700 670

40×5 1 200 420 420

40×5 2 400 860 800

40×10 1 400 715 715

40×10 2 800 1400 1230

50×5 1 250 590 585

50×5 2 500 1150 1030

50×10 1 500 875 875

50×10 2 1000 1700 1600

60×5 1 300 700 700

60×8 1 480 875 875

60×10 1 600 1000 1000

60×10 2 1200 1850 1790 60×10 3 1800 2900 2540

80×10 1 800 1300 1300

80×10 2 1600 2300 2240

80×10 3 2400 3400 3310

80×10 4 3200 4500 4250

100×10 1 1000 1650 1650

100×10 2 2000 1825 1735

100×10 3 3000 3950 3770

100×10 4 4000 5250 5010

120×10 1 1200 2100 1920

120×10 2 2400 3700 3100

120×10 3 3600 5200 4000

120×10 4 4800 6600 5280

铜棒铜管 许可载流量

资料 规格 mm 每相导线数 面积mm2 重量kg/m 直流 A 交流 A

铜棒 直径10 1 205 205

直径12 1 118

直径16 1 201 400 400

直径20 1 313 540 540 外径30/内径14 1 160 400 400

铜管 外径30/内径20 1 255 580 58

铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采取铜牌。

铜排主要用在一次线路上(大电流的相线、零线以及地线)。电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。

铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。空余处有时加热缩套管呵护，有的用绝缘漆。选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择合适的铜牌，而且连接处的螺钉必须拧紧，否则电流大时可能会烧熔铜牌。

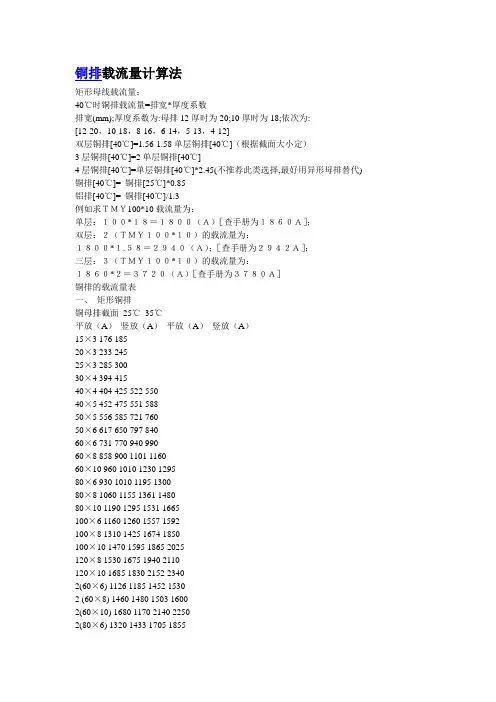

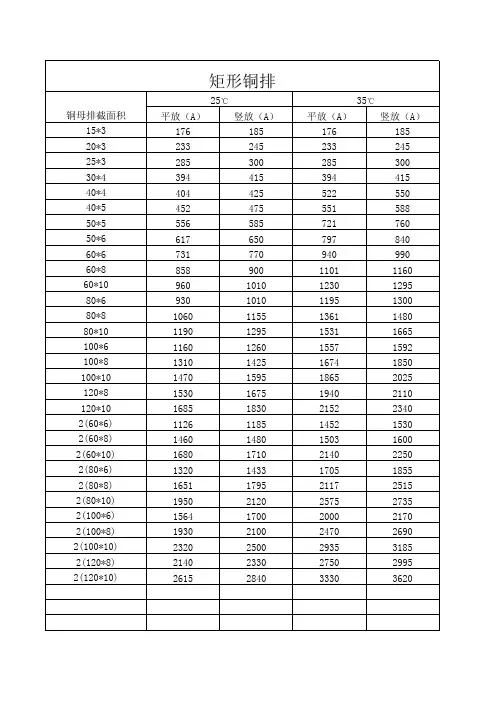

矩形母线载流量快速计算方法

在母排加工的生产过程中，经常会遇到如何准确的选用何种规格母排的问题。昌晖仪表技术部经过长期的工作经验，摸索出了一套简单、易记的母排载流量的计算方法，以供大家参考。

一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数

其中铜牌厚度系数为： 母牌厚度 12 10 8 6 5 4

厚度系数 20 18 16 14 13 12

◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.561.58)

◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2

◆ 零(N)排母线依照相排母线的一半选取，但不得小于16mm2。

例：如求母排TMY100×10载流量为：

◆单层：100×18=1800(A).........................

[查手册为1860A]

◆ 双层：2TMY100×10的载流量=1800×1.58=2940(A) .......................[查手册为2942A]

◆ 三层：2TMY100×10的载流量=1860×2=3720(A) ......................... [查手册为3780A] 一次母线应选用带圆角的铜母线，以防止尖端放电。在选择母线时，除了考虑动热稳定因素外，其铜排载流量应按母线长期允许工作稳定为+70℃、周围空气温度为+30℃的数据选配。
