CAD中批量输入坐标的方法

在CAD软件中，使用极坐标指令可以方便地指定点的位置，特别是当你知道点与坐标系原点的距离和角度时。在AutoCAD中，使用极坐标的方法如下：

1. 输入 `POINT` 命令，或者直接按 `P` 键。

2.

当你处于点模式时，输入点的极坐标值。极坐标由距离和角度组成，用 `<` 符号分隔。例如，要指定一个距离为10，角度为30度的点，你只需要输入 `10<30`。

3. 按回车键确认点的输入。

如果你想要相对于当前点使用极坐标，可以先输入 `@`

符号，然后跟上距离和角度。例如，如果当前点是 (0,0)，要指定一个相对距离为10，角度为30度的点，你可以输入 `@10<30`。

此外，你也可以在动态输入框中直接输入极坐标。如果你想要使用动态输入，可以先打开动态输入工具栏，然后直接在动态输入框中输入距离和角度，按回车键确认。

请注意，不同CAD软件的操作可能略有不同，但基本原理是一致的。如果你使用的CAD软件与AutoCAD有所不同，请参考该软件的帮助文档或在线教程以获取具体的操作指南。

通过cad直接点出坐标的小技巧

1. 使用坐标输入框

CAD软件中通常都会有一个坐标输入框，可以通过该输入框直接输入坐标来实现点出坐标功能。首先，选中需要标注的点，然后在坐标输入框中输入相应的坐标值，按下Enter键即可完成点出坐标的操作。这种方法非常简单直接，适用于需要精确控制坐标位置的情况。

2. 使用绘图工具

CAD软件中有各种绘图工具，比如直线工具、圆弧工具等，这些工具通常都可以指定端点坐标来完成绘图操作。通过这些绘图工具，可以直接在绘图过程中点出坐标，非常方便快捷。

3. 使用参照对象

在CAD软件中，通常可以选择某个对象作为参照对象，然后通过该对象的坐标来点出坐标。具体操作方法是选中参照对象，然后在需要标注的位置上右键点击，选择“参照对象”，然后就可以直接点出该对象的坐标了。

4. 使用坐标系

在CAD软件中，通常都会有坐标系工具，可以通过坐标系工具来确定特定点的坐标位置。选中需要标注的点，然后使用坐标系工具来确定该点的坐标位置，非常方便快捷。

5. 使用辅助线

在CAD软件中，可以使用辅助线来帮助确定坐标位置。选中需要标注的点，然后通过绘制辅助线的方式来确定该点的坐标位置，非常实用。

总结来说，通过CAD直接点出坐标的小技巧有很多种，以上只是其中一部分。不同的场景和需要可能适合不同的方法，因此在实际操作中可以根据具体情况选择合适的方法来实现点出坐标的操作。希望以上介绍的小技巧可以对大家在CAD软件中点出坐标时有所帮助。

cad怎样导入excel坐标数据画图

有时候一些cad坐标数据会保存在excel中，所以一些图形可以根据excel中的坐标导入进cad中来绘制。其实这个也不算太难，下面就让小编告诉你cad怎样导入excel坐标数据画图的方法，一起学习吧。

cad导入excel坐标数据画图的方法

打开Excel，输入数据。

复制B列的数据。打开CAD，输入“pl”,回车。然后在命令行直接“Ctrl+V”可以以这些点直接生成一条多段线。

上面的例子相当简单，但是引我们思考。为什么可以直接复制呢?

其实CAD是可以读取从Excel在复制过去的内容的。那么我们就可以把所有可以在命令行输入的内容在Excel中编辑出来然后“Ctrl+C”“Ctrl+V”就OK了。如下面，我们就用上面的那些数据为圆心绘制半径为1的圆。

在Excel中另起一列输入(="C"&" "&C2&" "&1)括号内的内容。其中C是CAD中画圆的快捷键，上式C后跟一空格，在CAD中相当于确定命令，接下来C2为圆心坐标，空格，半径1。&符号在Excel中是连接符号。

下拉上式得到全部数据的命令。复制该列数据，在CAD命令行”Ctrl+V“。

从上面可以看出来使用Excel输入在某些时候比用徒手绘制要来得简洁。我们也可以绘制更复杂的图形。比如上面的数据我就是从咬合桩数据得来的。我要绘制的是咬合桩桩的三维图。我们可以以“圆柱体”命令cyl开头写出咬合桩的通用表达式。然后直接画图。也可以写出标注的表达式然后统一标注。这些就不在详细讲述了，更多的应用还要靠自己去发现。

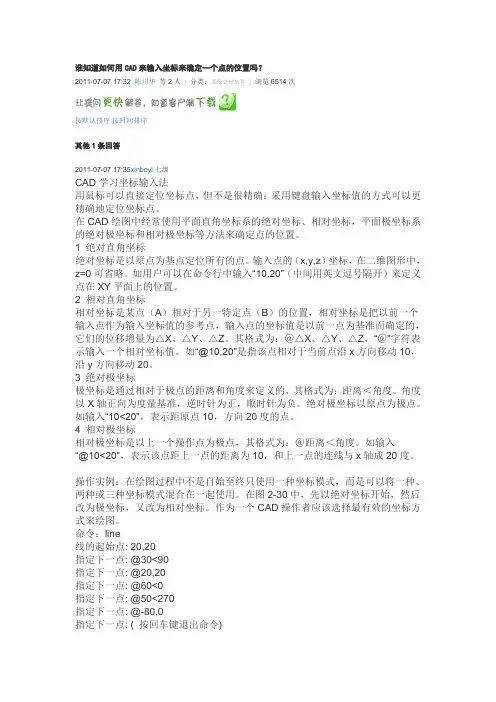

谁知道如何用CAD来输入坐标来确定一个点的位置吗？

2011-07-07 17:32 陈川华 等2人 | 分类：图像处理软件 | 浏览6514次

按默认排序|按时间排序

其他1条回答

2011-07-07 17:35xinboyl|七级

CAD学习坐标输入法

用鼠标可以直接定位坐标点，但不是很精确：采用键盘输入坐标值的方式可以更精确地定位坐标点。

在CAD绘图中经常使用平面直角坐标系的绝对坐标、相对坐标，平面极坐标系的绝对极坐标和相对极坐标等方法来确定点的位置。

1 绝对直角坐标

绝对坐标是以原点为基点定位所有的点。输入点的（x,y,z）坐标，在二维图形中，z=0可省略。如用户可以在命令行中输入“10,20”（中间用英文逗号隔开）来定义点在XY平面上的位置。

2 相对直角坐标

相对坐标是某点（A）相对于另一特定点（B）的位置，相对坐标是把以前一个输入点作为输入坐标值的参考点，输入点的坐标值是以前一点为基准而确定的，它们的位移增量为△X、△Y、△Z。其格式为：＠△X、△Y、△Z，“＠”字符表示输入一个相对坐标值。如“@10,20”是指该点相对于当前点沿x方向移动10，沿y方向移动20。

3 绝对极坐标

极坐标是通过相对于极点的距离和角度来定义的，其格式为：距离＜角度。角度以X轴正向为度量基准，逆时针为正，顺时针为负。绝对极坐标以原点为极点。如输入“10<20”，表示距原点10，方向20度的点。

4 相对极坐标

相对极坐标是以上一个操作点为极点，其格式为：＠距离＜角度。如输入“@10<20”，表示该点距上一点的距离为10，和上一点的连线与x轴成20度。

操作实例：在绘图过程中不是自始至终只使用一种坐标模式，而是可以将一种、两种或三种坐标模式混合在一起使用。在图2-30中，先以绝对坐标开始，然后改为极坐标，又改为相对坐标。作为一个CAD操作者应该选择最有效的坐标方式来绘图。

命令：line

线的起始点: 20,20
