在cad中输入坐标的方法步骤

cad输入绝对坐标点的方法步骤图

学会cad输入绝对坐标是必不可少的，对于新手来说还是有一定的难度。下面店铺把输入绝对坐标点的方法都教给大家吧，希望对你有帮助！

cad输入绝对坐标点的方法

想要学会cad如何输入坐标就要知道cad绝对坐标和cad相对坐标。绝对坐标就是相对于cad原点的坐标。

cad如何输入绝对坐标呢，在cad工具栏中选择直线工具，或者输入cad直线工具快捷键L，然后按回车键确定。

现在需要指定直线的第一点，在命令行中输入绝对坐标“100，100”，然后按回车键确定。

此时cad直线的第一点就定位在绝对坐标“100，100”处了。

cad中输入xyz的坐标的方法

首先，看下图可知如果要在右边绘制出上半部分就需要创建用户坐标系。

点击“视图”在点击“UCS”，也可以直接使用快捷键UCS。

确定好其原点后系统会提示我们接下来“指定X轴上的点”;

接着是“xy平面上的点”就是Y轴的确立。

在Y轴确定好后我们自定义的用户坐标系就成功出现了。

总的来说就是要确定三个点，一个是原点，一个是X轴上的点，一个是Y轴上的点。

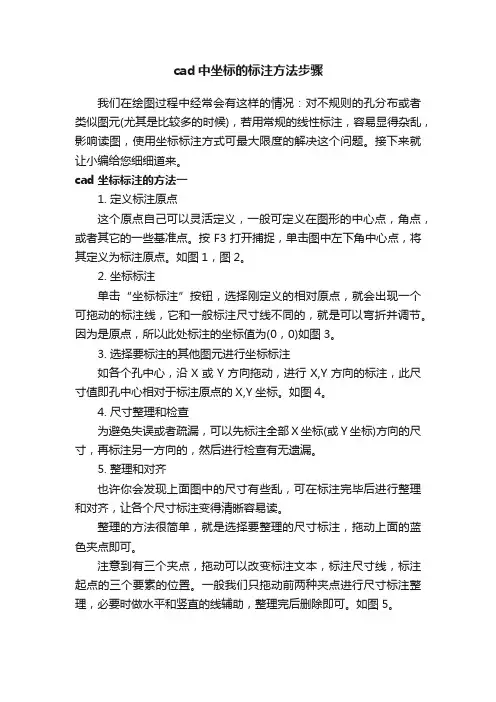

cad中坐标的标注方法步骤

我们在绘图过程中经常会有这样的情况：对不规则的孔分布或者类似图元(尤其是比较多的时候)，若用常规的线性标注，容易显得杂乱，影响读图，使用坐标标注方式可最大限度的解决这个问题。接下来就让小编给您细细道来。

cad坐标标注的方法一

1. 定义标注原点

这个原点自己可以灵活定义，一般可定义在图形的中心点，角点，或者其它的一些基准点。按F3打开捕捉，单击图中左下角中心点，将其定义为标注原点。如图1，图2。

2. 坐标标注

单击“坐标标注”按钮，选择刚定义的相对原点，就会出现一个可拖动的标注线，它和一般标注尺寸线不同的，就是可以弯折并调节。因为是原点，所以此处标注的坐标值为(0，0)如图3。

3. 选择要标注的其他图元进行坐标标注

如各个孔中心，沿X或Y方向拖动，进行X,Y方向的标注，此尺寸值即孔中心相对于标注原点的X,Y坐标。如图4。

4. 尺寸整理和检查

为避免失误或者疏漏，可以先标注全部X坐标(或Y坐标)方向的尺寸，再标注另一方向的，然后进行检查有无遗漏。

5. 整理和对齐

也许你会发现上面图中的尺寸有些乱，可在标注完毕后进行整理和对齐，让各个尺寸标注变得清晰容易读。

整理的方法很简单，就是选择要整理的尺寸标注，拖动上面的蓝色夹点即可。

注意到有三个夹点，拖动可以改变标注文本，标注尺寸线，标注起点的三个要素的位置。一般我们只拖动前两种夹点进行尺寸标注整理，必要时做水平和竖直的线辅助，整理完后删除即可。如图5。

cad中坐标标注的方法二

因为FastDWG支持AutoCAD2004-2014，所以打开AutoCAD任何一个版本都可以

找到“图形工具”面板，再找到“坐标标注”菜单

鼠标点击“坐标标注”菜单，再在图纸里，对任一点进行坐标标注，当然也支持选择实体进行坐标标注

cad中输入文字下标的方法步骤图

推荐文章

cad中的文字怎么统一修改 热度： cad中输入的文字怎么分解 热度： cad室内图纸的文字怎么输入 热度： cad图纸怎么输入注释文字

热度： 文字怎么输入进cad图纸中 热度：

CAD中的文字分为上标和下标，该如何输入下标呢?不知道的朋友可以看看以下关于CAD输入文字下标的方法，希望对你有帮助！

cad中输入文字下标的方法

1、首先在命令栏输入【MT】命令，选择输入文字的位置

2、先介绍一下如何输入上标，例如想要输入2的平方，输入数字【22^】，一定要记得加上符号【^】

3、然后选中【2^】

4、点击文字格式对话框上的【堆叠】按钮

5、就实现了上标

6、下标和上标的方法相似，就是在下标前加【^】，例如A1，输入【A^1】

7、选中【^1】

8、点击【堆叠】，就得到下标了。

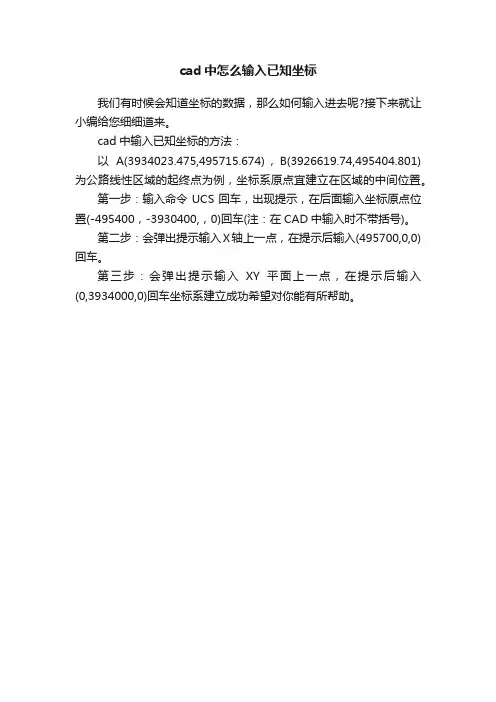

cad中怎么输入已知坐标

我们有时候会知道坐标的数据，那么如何输入进去呢?接下来就让小编给您细细道来。

cad中输入已知坐标的方法：

以A(3934023.475,495715.674)，B(3926619.74,495404.801)为公路线性区域的起终点为例，坐标系原点宜建立在区域的中间位置。

第一步：输入命令UCS回车，出现提示，在后面输入坐标原点位置(-495400，-3930400,，0)回车(注：在CAD中输入时不带括号)。

第二步：会弹出提示输入X轴上一点，在提示后输入(495700,0,0)回车。

第三步：会弹出提示输入XY平面上一点，在提示后输入(0,3934000,0)回车坐标系建立成功希望对你能有所帮助。
