坐标点及点名称批量导入CAD

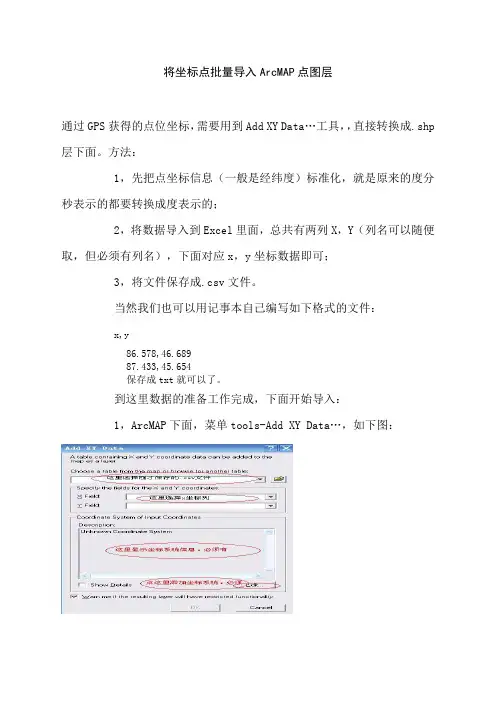

将坐标点批量导入ArcMAP点图层

通过GPS获得的点位坐标，需要用到Add XY Data…工具，，直接转换成.shp层下面。方法：

1，先把点坐标信息（一般是经纬度）标准化，就是原来的度分秒表示的都要转换成度表示的；

2，将数据导入到Excel里面，总共有两列X，Y（列名可以随便取，但必须有列名），下面对应x，y坐标数据即可；

3，将文件保存成.csv文件。

当然我们也可以用记事本自己编写如下格式的文件：

x,y

86.578,46.689

87.433,45.654

保存成txt就可以了。

到这里数据的准备工作完成，下面开始导入：

1，ArcMAP下面，菜单tools-Add XY Data…，如下图：

坐标系统处，点edit，import，导入当前打开的坐标系统即可，当然也可以通过Select选择坐标系统！如果不添加的话，默认的是WGS84.

2，点ok，这时会有一个提示，点确定即可

3，这时会形成一个新图层，所有的点都添加进来了，但现在添加进来的点由于没有objectID或者FID，现在图层不具备.shp图层的大部分功能，如点的选择，编辑，关联，属性等操作。还需进一步操作

4，在刚才生成的图层上点右键，选data-expot data…，导出成.shp文件，这时再把导出的文件添加进来即可。至此，已完成任务。只是，请记住，必须在ArcMap里新开一个窗口，这样就不会受已经打开过的数据的投影的影响了，比如单位变成meter的问题。

通过cad直接点出坐标的小技巧

1. 使用坐标输入框

CAD软件中通常都会有一个坐标输入框，可以通过该输入框直接输入坐标来实现点出坐标功能。首先，选中需要标注的点，然后在坐标输入框中输入相应的坐标值，按下Enter键即可完成点出坐标的操作。这种方法非常简单直接，适用于需要精确控制坐标位置的情况。

2. 使用绘图工具

CAD软件中有各种绘图工具，比如直线工具、圆弧工具等，这些工具通常都可以指定端点坐标来完成绘图操作。通过这些绘图工具，可以直接在绘图过程中点出坐标，非常方便快捷。

3. 使用参照对象

在CAD软件中，通常可以选择某个对象作为参照对象，然后通过该对象的坐标来点出坐标。具体操作方法是选中参照对象，然后在需要标注的位置上右键点击，选择“参照对象”，然后就可以直接点出该对象的坐标了。

4. 使用坐标系

在CAD软件中，通常都会有坐标系工具，可以通过坐标系工具来确定特定点的坐标位置。选中需要标注的点，然后使用坐标系工具来确定该点的坐标位置，非常方便快捷。

5. 使用辅助线

在CAD软件中，可以使用辅助线来帮助确定坐标位置。选中需要标注的点，然后通过绘制辅助线的方式来确定该点的坐标位置，非常实用。

总结来说，通过CAD直接点出坐标的小技巧有很多种，以上只是其中一部分。不同的场景和需要可能适合不同的方法，因此在实际操作中可以根据具体情况选择合适的方法来实现点出坐标的操作。希望以上介绍的小技巧可以对大家在CAD软件中点出坐标时有所帮助。

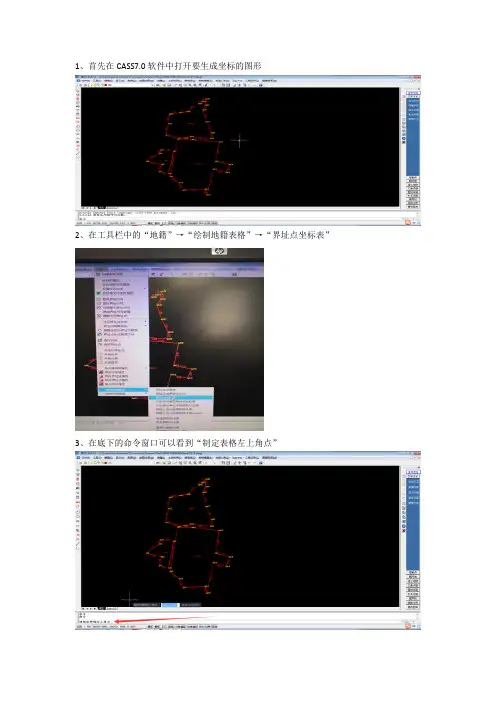

1、首先在CASS7.0软件中打开要生成坐标的图形

2、在工具栏中的“地籍”→“绘制地籍表格”→“界址点坐标表”

3、在底下的命令窗口可以看到“制定表格左上角点” 4、在空白位置点击鼠标左键，然后选择封闭的复合线，坐标就可以自动生成了。

5、如果要生成表格的形式，在工具栏中找到“地籍”→“绘制地籍表格”→“界址点成果表（excel）”→“手动选择宗地”，表格就会自动生成；

特别提示：因为系统识别原因，本步操作如果CAD是2006的版本，Excel需要安装2007以下的版本，本机只安装了2019版本，因此没有截图。

另外，如果在选择界址点坐标表时出现未知命令，需要重新配置安装环境

选择安装Express Tools，将安装包复制到安装路径下找到acad.msi工具，即可安装成功。

cad中该怎么输入坐标点

CAD中的坐标非常重要，那么大家知道cad中该怎么输入坐标点吗?下面是店铺整理的cad中该怎么输入坐标点的方法，希望能给大家解答。

cad中输入坐标点的方法：

以A(3934023.475,495715.674)，B(3926619.74,495404.801)为公路线性区域的起终点为例，坐标系原点宜建立在区域的中间位置。

第一步：输入命令UCS回车，出现提示，在后面输入坐标原点位置(-495400，-3930400,，0)回车(注：在CAD中输入时不带括号)。

第二步：会弹出提示输入X轴上一点，在提示后输入(495700,0,0)回车。

第三步：会弹出提示输入XY平面上一点，在提示后输入(0,3934000,0)回车坐标系建立成功希望对你能有所帮助。
