栏杆技术标准

1 / 6 栏杆技术要求

一、 材料、设备与配件要求

1.1 钢材

栏杆钢材应选用国标碳素钢Q235B，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。〔厂家在材料进厂后应对材料进行检验，并提供复试报告〕

1.2连接件

■ 连接螺栓的材质均为316型号不锈钢，外露不锈钢螺栓应带圆形盖帽，样式参照下图：

另：木扶手应用不锈钢沉头螺丝固定。

■ 膨胀螺栓

1) 应采用M10不锈钢膨胀螺栓〔样式见下图〕；

2) 根据现场实际情况确定膨胀螺栓长度，但必须保证膨胀螺栓入混凝土层〔不含砂浆层厚度和外墙面砖厚度〕深度大于30mm；

3) 每个连接点膨胀螺栓数量不应少于2个螺栓，且必须保证栏杆横向抗冲击力大于2000N/平方米； 不锈钢螺栓盖帽样式 2 / 6 4) 如需要在外墙打孔安装螺栓，则应先向孔内注建筑结构胶，然后再安装螺栓，避免渗漏；

5) 立柱安装完成后、底座周边采用耐候密封胶封堵严密；要求施工单位对栏杆安装引发渗漏做出保修承诺。

6) 螺母下设尼龙或其他防松螺母垫圈。其品种、规格、性能应符合现行性国家标准与设计要求，并必须有出厂质量保证书；

7) 螺栓、螺母与垫圈应涂油保护；

8) 紧固件与管、板材，板材与板材连接应紧固密贴，外观排列整齐；

1.3焊条

应使用国标E4322焊条。

1.4木扶手

室外栏杆木扶手应为防腐木，并在投标时需提供样品、检测报告和厂家质量保证书确认，所有防腐年限应在10年以上。为防止因环境恶劣造成木扶手翘曲、开裂，木扶手安装完毕后，涂刷2遍亚光木质清漆，

二、 设计要求

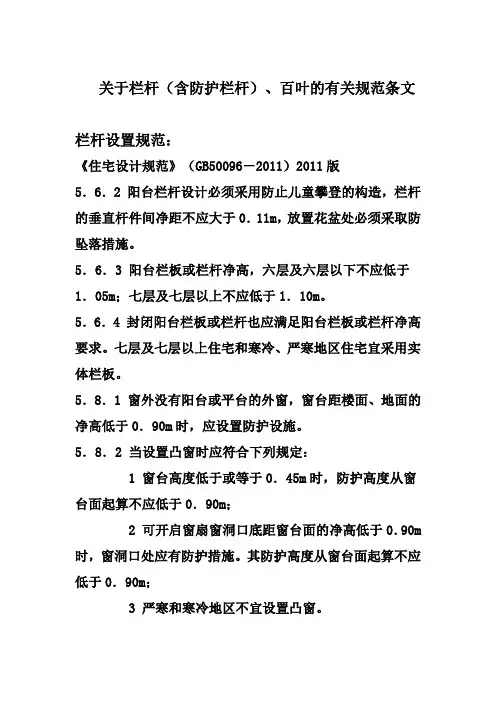

■ 建筑设计要求：栏杆形式、净高、连接位置、固定方式详见设计附图。按规范要求，低层、多层住宅的阳台栏杆扶手顶部离地完成面〔可踩踏面〕高度不应小于1.05m；小高层、高层住宅的阳台栏杆扶手顶部离地完成面〔可踩踏面〕高度不应小于1.10m。楼梯间栏杆扶手顶部离地完成面〔可踩踏面〕高度不应小于1.10m，且立杆间距不应大于110mm。封闭阳台栏杆也应满足3 / 6 以上阳台栏杆净高要求。如栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。

■ 结构设计要求：所有由万科提供的图纸仅对栏杆形式与用材作出要求，不对结构安全负责，承包商须自行进行栏杆抗水平冲击力等结构安全计算并对结构安全负责。扶手所能承受荷载应满足国家相关规范要求，并提供计算书。

■ 图纸要求：栏杆正式施工前承包商应先根据招标要求细化安装节点与安装施工图、计算书交万科地产项目监理部与项目经理部审核确认，而后应分别给总包〔三方合同情况〕、监理与万科地产项目经理部各一套。

三、 安装要求

3.1栏杆制作与安装的工序：

图纸测量、现场核尺——工厂备料与开料——工厂制作――现场放线、预埋件施工〔预埋件预埋配合总包完成〕――工厂金属基层防锈处理——工厂底、面漆喷涂——工厂包装后运输到现场——进场检验――栏杆安装—―验收。

■ 所有栏杆成品或单元式成品应全部在工厂制作与完成喷塑〔漆〕工艺，现场仅进行成品安装或单元式大件拼装。

■ 现场应采用预埋件形式安装栏杆成品。

■ 除成品与预埋件连接可采用焊接外，其他钢质成品或半成品在现场仅采用螺栓连接方式。如表面漆有破坏应与时作防锈处理并采用同颜色漆修补；

■ 如有木扶手需后安装，则应采用沉头螺丝。注意扶手不能松动、翘曲、平直段3m内禁止接头，其高度、角度、构造应符合设计要求。转角弧度正确，与相邻扶手连接通顺，接头严密平整，表面光滑、整洁、美观。

■ 钢制栏杆与墙体接缝处保留5*5MM的缝隙，由钢制栏杆安装单位打中性耐候密封胶，预防外墙渗漏，表面应均匀、顺直、光滑、整洁、美观。

3.2 预埋件制作与施工:

钢质栏杆预埋件由栏杆厂家制作，配合总包单位预埋，具体操作按以下方案进行：

■ 采用图纸要求厚度钢板制作，形式按招标图要求或自行设计。栏杆底部预埋件〔底部〔侧面〕预埋在结构或砌体中钢板〕由总包单位在结构施工时4 / 6 焊接预埋，与预埋件连接的固定〔构〕件由栏杆工程承包商负责，栏杆工程承包商应委派专人进行书面设计、安装交底并现场协助配合总包单位做好预埋工作、严格控制埋件数量、种类、位置。预埋件与栏杆主体可采用现场焊接的形式。预埋件表面应平整无翘曲，周边整齐。

■ 栏杆侧面连接点应与结构钢筋牢固焊接。如侧面为砖墙的应考虑砌筑时预埋埋件，不允许直接用膨胀螺钉与砖墙连接。

■ 栏杆与埋件连接两面均应满焊，并要求焊缝端部封口，焊缝高度执行规范要求。焊接处无夹渣、焊瘤、虚焊等现象。若焊缝不能被将来的土建抹灰层所覆盖，则焊缝需要打磨光滑，采用人工打磨除锈、除油并对杆件进行处理：ICI迪威尔油宝万能底漆167刷涂一道，迪威尔油霸面漆388两道〔品牌为暂定〕〔干膜厚度≥100um〕，费用以现场签证的形式处理。

■ 预埋件应按照规范要求做好防锈和防腐工艺。

四、 金属表面油漆与防锈要求

4.1室外钢质栏杆〔适用于阳台栏杆、露台栏杆、院门等〕表面防锈做法按以下方案进行：

■ 酸洗除锈、除油；

■ 生铁表面热镀锌处理〔必须焊接完成后整体镀锌〕，厚度均匀，≥60um；

■ 表面静电喷涂，塑粉必须选用室外粉，甲方指定“阿克苏诺贝尔长城涂料〔〕XX〞产品

4.2室内栏杆〔适用于楼梯栏杆、窗护栏〕

■ 酸洗除锈、除油；

■ 生铁表面冷镀锌处理〔必须焊接完成后整体镀锌〕

■ 表面静电喷涂，塑粉必须选用室外粉，甲方指定“阿克苏诺贝尔长城涂料〔〕XX〞产品

注：由于甲方原因造成的现场切割和焊接部位需刷涂ICI迪威尔油宝万能底漆167一道，迪威尔油霸面漆388两道〔品牌为暂定〕〔干膜厚度≥100um〕，费用以现场签证的形式处理。

五、 进场与进场验收

■ 承包商项目经理与现场技术人员应至少在正式施工前7天进场查看施工条件，与总包单位进行施工工艺协商与施工准备，明确工期与配合方案；材5 / 6 料应至少在正式安装前二天进场并统一堆放于预定位置。

■ 栏杆酸洗淋化和整体镀锌前3天，栏杆厂家必须书面通知甲方现场工程师和监理到厂内进行质量检查，对除锈和镀锌不合要求的产品由栏杆厂家在厂内整改完成，否则不许进场，如未通知甲方和监理便送往现场甲方有权要求退场，后果由承包方承担。

■ 栏杆成品或半成品进场时包装保护应完好无损，并至少按1％比例且不少于3件对分批进场成品进行拆除外包装抽检。检查内容包含栏杆高度、扶手材料、配件材料、制作工艺、表面油漆质量、整体镀锌质量〔破损检查〕、数量、规格等是否符合设计要求，发现不合格应立即退场整改；对3件以下由于检查破坏的成品，费用由承包方在报价中考虑，不另记，对于3件以上由于检查破坏的成品，如检查合格由甲方承担费用，不合格由乙方承担。

六、 样品

在投标报价期间，承包方需提交带剖面的成品样板一份留万科封存，且在为单个项目供货前均应先送样板至项目部，由项目部进行封存，日后所有货品验收均按已审定样品的外观与质量为标准。

七、 成品验收

■ 对栏杆安装净高度进行量尺核查，应符合国家强制性规范要求和设计要求。提供自检纪录并报送项目监理部与项目经理部各一份。

■ 核对已封存样板，对扶手、杆件、配件等进行外观检查。表面防腐防锈处理符合设计要求，材料型号、尺寸、花纹符合设计要求，所有的焊接与材料表面的凸起打磨平整、无焊渣残留、无毛刺。杆件无弯曲现象。

■ 检查安装牢固程度，必须无松动、摇晃现象。

■ 面漆喷涂厚度均匀，无淋挂、起皱或起色，喷漆色泽均匀，与样板核对一致。成品表面干净，无砂浆、油污污染。

■ 打胶面应均匀、光滑、顺直、整洁、美观。

■ 栏杆安装允许偏差如下表：

项 次 项 目 允许偏差〔mm〕

1 垂直度 3

2 栏杆间距 3

3 栏杆直线度 4

4 栏杆高度 3 6 / 6 八、 成品保护

■ 运输过程中配件之间用非金属软质材料隔开垫好，应有效防止运输过程中因颠簸碰撞造成掉漆、变形、划伤等成品破坏问题。

■ 栏杆成品或半成品在工程制作完成后应采取措施妥善保护，安装完成后包装不能马上拆除，应在所有土建泥水活完成后并分项工程验收前拆除。安装完毕至交工前整个过程中如发现有包装松脱，应与时恢复。

■ 清除栏杆表面污染物时禁止用锋利的刀具铲刮，以免损伤面层。

■ 如有木质扶手可在装饰、装修工程验收合格后再行安装。

■ 栏杆、竖杆、扶手运输过程中必需有防潮、防碰保护措施。栏杆在地面暂时存放时应置于干净的户内，应水平或侧立于高度大于200MM的垫木上。

冷镀锌700-800----在钢构件表面直接镀锌

热镀锌3500-3600-----将钢构件

垫片---防风震动导致螺丝松动。

酸洗---将栏杆材料放在酸液池里面，清理钢构件表面的氧化层。
