不锈钢栏杆技术标准

第 页（共4页） 技术交底记录

工程名称 承德市开发区东区RBD(C-2-2）地块1标段 交底日期

施工单位 海天建设集团有限公司 分项工程名称 不锈钢栏杆

交底提要 不锈钢栏杆安装的相关材料、机具准备、质量要求及施工工艺 第 页（共4页） 交底内容：

一、施工准备

1.1 材料

1.1.1 不锈钢管的品种、型号、规格和质量必须符合甲方的设计要求，并有出厂合格证、质量保证书和试验报告。

1.1.2 产品制作后必须经强度检验，其结果应符合国家标准规定。构件正确无明显凹面和损伤，表面划痕不超过0.5mm，构件磨光组装的顶紧面紧贴不少于80%。且边缘最大间隙不超过0.8㎜。

1.1.3 不锈钢焊条或焊丝：其型号按设计要求选用，必须有质量证明书。

1.2 主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、刨光轮、刨光蜡、水平尺等。

二、作业条件

2.1 熟悉图纸，做不锈钢栏杆施工工艺技术交底。

2.2 供电应符合焊接用电要求，并配带好相应的电表。

2.3 施工环境已能满足不锈钢栏杆施工的需要。

三、操作工艺

3.1 工艺流程

施工准备→放样→下料→焊接安装→打磨→焊缝检查→抛光。

3.2 施工方法

3.2.1测量放线???

① 按建筑施工图栏杆位置尺寸与依据统一测设的轴线控制线和建筑50线，测量定出各层栏杆位置控制线与标高控制线，然后校核从首层至顶层是否在同一铅垂面上，无误后在楼地面上弹线，并将栏杆立柱位置线弹出来。?

② 深化设计按测定的位置线，检查结构偏差情况，实测尺寸后，结合建筑设计要求进行深化设计，并验算其强度以保证绝对安全。

3.2.2 现场放样，精确计算出各种杆件的长度。

不锈钢栏杆安装技术交底

一、工期要求

本工程能够进行制作安装的部位：造浪池、大喇叭、彩虹滑梯、服务房前必须在2015年3月15日前完成安装，儿童池、百鸟归巢暂时不能施工将另行通知。

二、基本要求

1、施工严格按照图纸施工，对于图纸中不明确的地方及时反应。

2、所用的冲击钻、押弧焊机、切管机、打磨机等必须完好无损，无完全隐患。

3、所需的施工人员必须为专业人员。

三、技术要求

1、用钻机在地面砖上钻孔时，孔洞尺寸应在不锈钢栏杆扣碗扣盖的范围内，且应保护好地面及地面砖，如有地面或者地面砖损坏，栏杆施工单位自行承担一切经济损失。

2、将立柱焊接在膨胀螺栓一定要焊接牢固，焊接前要排好立柱的位置。立柱焊接牢固后，及时将不锈钢扣盖扣好，然后即可焊接下部横撑，然后焊接扶手，扶手与立柱焊接后的缝隙不大于0.3mm

。横撑全部焊接好后，焊接立管，立管间距应相同，以达到美观的效果，立柱、扶手、立管均应两侧焊接，为防止焊缝变形，焊接时应先点焊，后满焊，焊缝应保证均匀一致，美观整齐，栏杆安装完成后的弧度与池体的弧度基本一致，栏杆的弯头应待两侧扶手焊接完毕后，根据实际尺寸另行加工，弯头焊接后应保证角度平滑，缝隙均匀。

3、不锈钢栏杆焊接完毕后，应及时进行焊缝的打磨、抛光，打磨后焊缝的光亮度应与其它地方一致，扶手接头处打磨后应无明显痕迹。焊接时应选用较细的不锈钢焊丝（焊条）和较小的焊接电流；

4、不锈钢栏杆立柱、扶手的扣盖应用胶与地面、墙面粘牢，不应活动。

5、施工前应按现场实际情况进行栏板试按，并做样板间，待甲方检查、认可后，方可大面积进行施工。

6、防护栏板安装完后，侧推力不得小于80公斤，手扶栏杆无晃动感。

7、不锈钢栏杆安装完毕后应经公司项目部人员检查、验收、认可后方为合格。

四、质量标准

1、不锈钢栏杆制作与安装所用材料的材质、规格、数量符合施工规范及甲方要求。检验方法：观察，检查产品合格证书和性能检测报告。

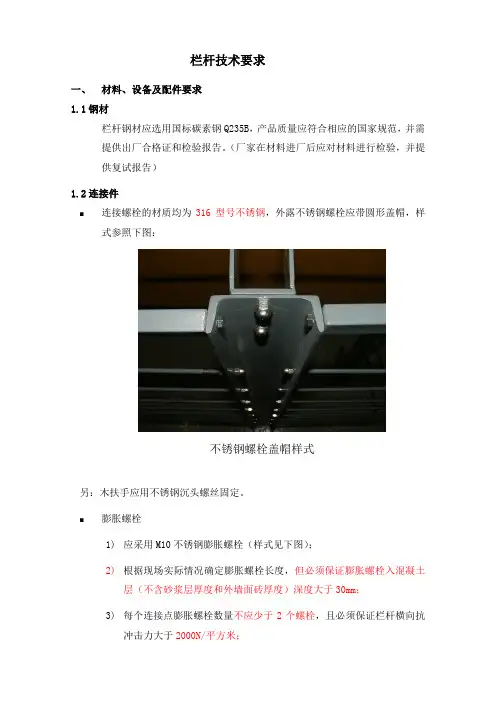

栏杆技术要求

一、 材料、设备及配件要求

1.1 钢材

栏杆钢材应选用国标碳素钢Q235B，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。（厂家在材料进厂后应对材料进行检验，并提供复试报告）

1.2连接件

■ 连接螺栓的材质均为316型号不锈钢，外露不锈钢螺栓应带圆形盖帽，样式参照下图：

另：木扶手应用不锈钢沉头螺丝固定。

■ 膨胀螺栓

1) 应采用M10不锈钢膨胀螺栓（样式见下图）；

2) 根据现场实际情况确定膨胀螺栓长度，但必须保证膨胀螺栓入混凝土层（不含砂浆层厚度和外墙面砖厚度）深度大于30mm；

3) 每个连接点膨胀螺栓数量不应少于2个螺栓，且必须保证栏杆横向抗冲击力大于2000N/平方米； 不锈钢螺栓盖帽样式 4) 如需要在外墙打孔安装螺栓，则应先向孔内注建筑结构胶，然后再安装螺栓，避免渗漏；

5) 立柱安装完成后、底座周边采用耐候密封胶封堵严密；要求施工单位对栏杆安装引发渗漏做出保修承诺。

6) 螺母下设尼龙或其他防松螺母垫圈。其品种、规格、性能应符合现行性国家标准及设计要求，并必须有出厂质量保证书；

7) 螺栓、螺母及垫圈应涂油保护；

8) 紧固件与管、板材，板材与板材连接应紧固密贴，外观排列整齐；

1.3焊条

应使用国标E4322焊条。

1.4木扶手

室外栏杆木扶手应为防腐木，并在投标时需提供样品、检测报告和厂家质量保证书确认，所有防腐年限应在10年以上。为防止因环境恶劣造成木扶手翘曲、开裂，木扶手安装完毕后，涂刷2遍亚光木质清漆，

二、 设计要求

■ 建筑设计要求：栏杆形式、净高、连接位置、固定方式详见设计附图。按规范要求，低层、多层住宅的阳台栏杆扶手顶部离地完成面（可踩踏面）高度不应小于1.05m；小高层、高层住宅的阳台栏杆扶手顶部离地完成面（可踩踏面）高度不应小于1.10m。楼梯间栏杆扶手顶部离地完成面（可踩踏面）高度不应小于1.10m，且立杆间距不应大于110mm。封闭阳台栏杆也应满足以上阳台栏杆净高要求。如栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。

施工技术质量安全交底记录

工程名称 交底日期 20 年 月 日

交底项目 不锈钢栏杆 工程部位

交底提要 1、 施工工艺及方法；2、施工特点、难点、要点及技术措施及控制措施；

3、质量标准及保证措施；4、安全文明施工

交底内容：

一、基本要求

1、施工严格按照图纸施工，对于图纸中不明确的地方及时反应。

2、所用的冲击钻、押弧焊机、切管机、打磨机等必须完好无损，无完全隐患。

3、所需的施工人员必须为专业人员。

二、技术要求

1、用钻机在地面砖上钻孔时，孔洞尺寸应在不锈钢栏杆扣碗扣盖的范围内，且应保护好地面及地面砖，如有地面或者地面砖损坏，栏杆施工单位自行承担一切经济损失。

2、将立柱焊接在膨胀螺栓一定要焊接牢固，焊接前要排好立柱的位置。立柱焊接牢固后，及时将不锈钢扣盖扣好，然后即可焊接下部横撑，然后焊接扶手，扶手与立柱焊接后的缝隙不大于0.3mm。横撑全部焊接好后，焊接立管，立管间距应相同，以达到美观的效果，立柱、扶手、立管均应两侧焊接，为防止焊缝变形，焊接时应先点焊，后满焊，焊缝应保证均匀一致，美观整齐，栏杆安装完成后的弧度与池体的弧度基本一致，栏杆的弯头应待两侧扶手焊接完毕后，根据实际尺寸另行加工，弯头焊接后应保证角度平滑，缝隙均匀。

3、不锈钢栏杆焊接完毕后，应及时进行焊缝的打磨、抛光，打磨后焊缝的光亮度应与其它地方一致，扶手接头处打磨后应无明显痕迹。焊接时应选用较细的不锈钢焊丝（焊条）和较小的焊接电流；

4、不锈钢栏杆立柱、扶手的扣盖应用胶与地面、墙面粘牢，不应活动。

5、施工前应按现场实际情况进行栏板试按，并做样板间，待甲方检查、认可后，方可大面积进行施工。

6、防护栏板安装完后，侧推力不得小于80公斤，手扶栏杆无晃动感。

7、不锈钢栏杆安装完毕后应经公司项目部人员检查、验收、认可后方为合格。

四、质量标准

1、不锈钢栏杆制作与安装所用材料的材质、规格、数量符合施工规范及甲方要求。检验方法：观察，检查产品合格证书和性能检测报告。
