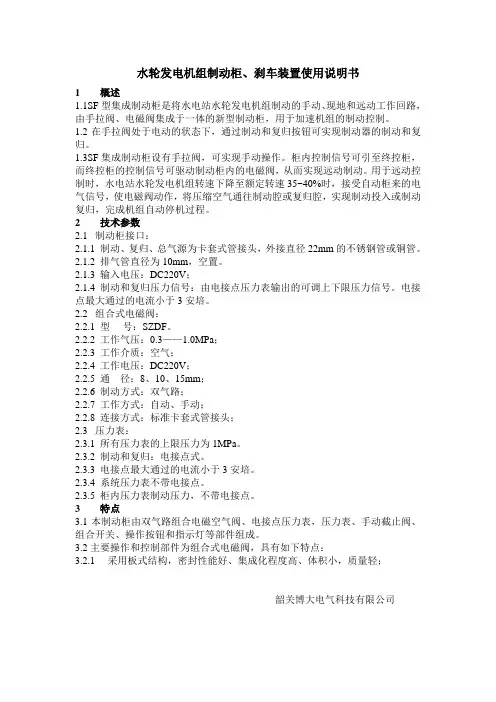

水轮发电机组制动柜、刹车装置使用说明书

1 概述

1.1SF型集成制动柜是将水电站水轮发电机组制动的手动、现地和远动工作回路，由手拉阀、电磁阀集成于一体的新型制动柜，用于加速机组的制动控制。

1.2在手拉阀处于电动的状态下，通过制动和复归按钮可实现制动器的制动和复归。

1.3SF集成制动柜设有手拉阀，可实现手动操作。柜内控制信号可引至终控柜，而终控柜的控制信号可驱动制动柜内的电磁阀，从而实现远动制动。用于远动控制时，水电站水轮发电机组转速下降至额定转速35~40%时，接受自动柜来的电气信号，使电磁阀动作，将压缩空气通往制动腔或复归腔，实现制动投入或制动复归，完成机组自动停机过程。

2 技术参数

2.1 制动柜接口：

2.1.1 制动、复归、总气源为卡套式管接头，外接直径22mm的不锈钢管或铜管。

2.1.2 排气管直径为10mm，空置。

2.1.3 输入电压：DC220V；

2.1.4 制动和复归压力信号：由电接点压力表输出的可调上下限压力信号。电接点最大通过的电流小于3安培。

2.2 组合式电磁阀：

2.2.1 型 号：SZDF。

2.2.2 工作气压：0.3——1.0MPa；

2.2.3 工作介质：空气；

2.2.4 工作电压：DC220V；

2.2.5 通 径：8、10、15mm；

2.2.6 制动方式：双气路；

2.2.7 工作方式：自动、手动；

2.2.8 连接方式：标准卡套式管接头；

2.3 压力表：

2.3.1 所有压力表的上限压力为1MPa。

2.3.2 制动和复归：电接点式。

2.3.3 电接点最大通过的电流小于3安培。

2.3.4 系统压力表不带电接点。

2.3.5 柜内压力表制动压力，不带电接点。

3 特点

3.1本制动柜由双气路组合电磁空气阀、电接点压力表，压力表、手动截止阀、组合开关、操作按钮和指示灯等部件组成。

车辆电气设备使用说明书

第一章 电气控制系统

一 概述

TKDG型铁道客车电气综合控制柜(以下简称综合控制柜)用于DC600V供电旅客列车，是集电源转换控制（控制柜可实现1×35kVA单逆变器车和邻车AC380V互备供电功能）、空调机组控制、蓄电池欠压保护、照明控制、车载网络通讯等功能单元于一体的智能型综合控制柜。综合控制柜的控制核心采用可编程控制器（以下简称PLC），PLC通过微型可编程终端PT（以下简称显示触摸屏）接受各种指令并自动执行相应的操作步骤，对电气系统运行中出现的各种故障及时进行诊断、指示并保护。综合控制柜具有检测、控制、诊断保护、信息提示、联网通讯功能，实现电气控制系统的综合控制，可进行车对车通信，并为逐步实现车对地、地对车的计算机联网通讯打下基础。

二 主要特点

1．综合控制柜实现了客车电气控制系统的小型化、智能化、集成化和系统化。

2．综合控制柜根据预设参数实现自动控制，减轻了操作人员的工作强度，避免由于人为误操作引起的事故，便于操作和维护。

3．综合控制柜对整车电气系统参数进行实时监测，出现故障时及时进行保护动作，避免了由于保护不及时而引起的严重后果。

4．综合控制柜可对轴温报警器、防滑器、烟火报警器、车门的状态进行监视和显示。

5．综合控制柜充分考虑了整车各个电气功能部件的协调工作，使整个电气系统工作更加安全可靠。

6．根据电气系统布线的有关规范和实际存在的问题，不同系统、不同电压等级、不同电流类别的导线尽量相互隔离，结构设计上尽量减少相互间的电磁干扰。

7．综合控制柜的控制方案以自动为主，同时考虑控制系统故障的应急措施，包括极端情况下的手动应急措施。

8．综合控制柜主要具备六大部分功能：①电源转换控制功能（控制柜可实现两1×35kVA单逆变器车邻车AC380V互备供电功能）；②空调机组控制功能；③蓄电池欠压保护功能； ④照明供电功能；⑤轴温报警器、防滑器、烟火报警器、车门及车下

第 1 页 共 7 页 电气控制屏操作规程及保养

一、操作规程

1. 准备工作

在进行电气控制屏操作之前，必须对其进行准备工作。首先，确认电气控制屏的电源是否正常。然后，检查各控制开关的位置是否正确。最后，确保控制屏周围的工作环境整洁，无杂物。

2. 操作步骤

2.1 打开控制屏电源，确保电源指示灯亮起。

2.2 按照设备操作要求，将需要控制的设备开启。可根据需要调节设备的电流和电压。

2.3 在控制屏上找到控制设备的开关或按钮，并按照操作要求进行操作。例如，调节温度、压力或流量等参数。

2.4 在操作过程中，密切观察控制屏上的指示灯，确保设备运行状态正常。

2.5 操作完成后，逐步关闭设备，并关闭控制屏电源。

3. 注意事项

3.1 操作前需熟悉设备的使用说明和相关安全要求。

3.2 操作人员必须具备一定的电气知识，对设备的电气控制有一定的了解。

3.3 在操作过程中，如果发现任何异常情况（如异响、异味、冒烟等），应立即停止操作，并进行必要的维护和检修。

3.4 在操作期间，不能随意触碰控制屏上的电气元件，以免造成触电危险。 第 2 页 共 7 页 3.5 对于高压控制屏，操作人员必须穿戴绝缘手套，并遵守相关的操作规程。

二、保养措施

1. 定期检查

定期检查是保养控制屏的重要措施之一。检查时，需要断开电源，使用专业工具进行检查。主要包括以下几个方面：

1.1 检查控制屏上的接线是否松动或破损，如有问题及时进行修复。

1.2 检查控制屏内部的电气元件，如接触器、断路器、继电器等，是否正常工作，如有故障及时更换。

1.3 检查控制屏的线路板，如有腐蚀或漏电现象，需要进行清洁或维修。

1.4 检查控制屏周围的环境，保持清洁干燥，避免灰尘或水分进入控制屏。

2. 清洁措施

定期进行清洁是保养控制屏的另一个重要措施。清洁时需要注意以下几点：

2.1 使用干净的软布擦拭控制屏的外表面，避免使用有腐蚀性的溶剂。

第 1 页 共 4 页 电气控制屏操作规程及保养

一、操作规程

1.操作前准备

(1)操作人员必须穿戴好工作服、工作帽、绝缘鞋和手套，并必须经过相关培训和持有操作证件。

(2)检查电气控制屏的各个部件、按钮、指示灯等是否完好，并确保无杂物堆积在屏幕上。

(3)检查电源是否正常接地，电气设备是否安装良好，无松动、脱落等现象。

2.操作流程

(1)开机前操作

- 检查各个开关、按钮是否处于关闭状态。

- 检查控制屏上的电源指示灯是否亮起。

- 查看控制屏上的使能按钮是否处于使能状态。

- 检查控制屏上的电气元件是否正常运行，如接触器、继电器等。

(2)开机操作

- 按下控制屏上的开机按钮，确认电气设备正常运行。

- 观察控制屏上的指示灯是否正常亮起，如故障指示灯是否亮起。

- 观察电气设备是否按照预定程序启动。

- 检查相关参数是否正常显示在控制屏上。 第 2 页 共 4 页 (3)运行中操作

- 观察电气设备的运行情况，如转速、电流、电压等参数是否正常。

- 观察控制屏上的指示灯是否正常闪烁，如故障指示灯是否亮起。

- 检查控制屏上的按钮是否处于正常状态。

(4)关机操作

- 按下控制屏上的停机按钮，确认电气设备停机。

- 检查控制屏上的指示灯是否全部熄灭。

- 关闭电源开关，断开电气设备与电源的连接。

3.应急处理

(1)发生电气故障时，立即停止操作，切勿私自修理。

(2)关闭电源开关，断开电气设备与电源的连接。

(3)及时向维修人员报告故障情况，并提供详细的故障描述。

二、保养

1.定期清洁

定期清洁控制屏的表面和周围区域，确保无尘土、杂物等堆积。

2.定期检查

定期检查电气控制屏的各个部件、按钮、指示灯等是否正常运行，无松动、脱落等现象。

3.定期维护 第 3 页 共 4 页 定期维护电气元件，确保各个接触器、继电器等元件的正常工作。

4.保持通风良好

保持电气控制屏的通风良好，避免过热和电气元件的损坏。
