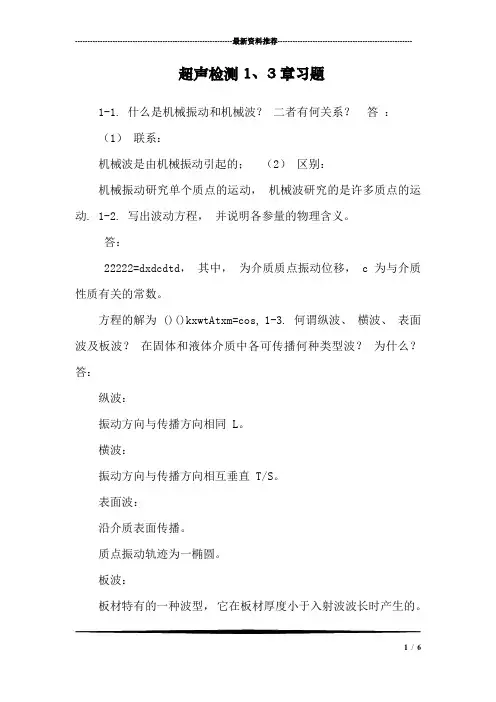

超声检测1、3章习题
1-1. 什么是机械振动和机械波？ 二者有何关系？ 答 ：
（1） 联系：
机械波是由机械振动引起的； （2） 区别：
机械振动研究单个质点的运动， 机械波研究的是许多质点的运动. 1-2. 写出波动方程， 并说明各参量的物理含义。
答：
22222=dxdcdtd， 其中， 为介质质点振动位移， c 为与介质性质有关的常数。
方程的解为 ()()kxwtAtxm=cos, 1-3. 何谓纵波、 横波、 表面波及板波？ 在固体和液体介质中各可传播何种类型波？ 为什么？
答：
纵波：
振动方向与传播方向相同 L。
横波：
振动方向与传播方向相互垂直 T/S。
表面波：
沿介质表面传播。
质点振动轨迹为一椭圆。
板波：
板材特有的一种波型， 它在板材厚度小于入射波波长时产生的。 固体中可传播的波：
横波和纵波， 因有切变产生。
液体中只存在纵波。
1-4. 什么是平面波、 柱面波及球面波？ 它们各有什么特点？
答：
根据波阵面的形状为平面、 柱面及球面的不同而分。
（尚 p14） 1-5. 什么是声压反射率和透射率？ 声波垂直入射到 Z1/Z2界面时， 其声压反射率和透射率与哪些因素有关？ 在什么情况下声压反射率最高？ 答：
声压反射率是指反射声压与入射声压的比。
(尚 p38)与两种介质声阻抗率相差很大的界面上时， 声压几乎全部被反射， 无投射波。
第 1 页 共 10 页 超 声 波 习 题
一、是非题
2、波只能在弹性介质中产生和传播（×）
4、一般固体介质中的声速随温度升高而增大（×）
5、由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检（○）
6、超声波扩散衰减的大小与波阵面形状及介质有关（×）
7、超声波的频率越高，能量越大（×）
8、介质能传播横波和表面波的必要条件是介质能够承受切变应力（○）
10、既然水波能在水面传播，那么超声表面波也能沿液体表面传播（×）
11、因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度（×）
12、如材质相同，细钢棒（直径≦λ）与钢锻件中的声速相同（×）
13、在同种固体材料中，纵、横波声速之比为常数（○）
15、波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播（×）
18、平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和（×）
19、平面波垂直入射到界面上，入射能量等于透射能量和反向能量之和（○）
20、在同一固体材料中，传播纵、横波时声阻抗不同（○）
21、声阻抗是衡量介质声学特性的重要参数，温度变化对材料的声阻抗无任何影响（×）
33、超声波垂直入射到异质界面时，界面一侧的总声压等于另一侧的总声压（○）
35、超声波垂直入射到异质界面时，声压往复透射率与声强透射率在数值上相等（○）
39、超声波倾斜入射到异质界面时，同种波型的折射角总大于入射角（×）
43、如果有机玻璃/铝界面的第一临界角大于有机玻璃/钢界面第一临界角，则前者的第二临界角也一定大于后者（×）
46、超声波入射到C1＜C2的凹曲面时，其折射波发散（×）
47、超声波入射到C1＞C2的凸曲面时，其折射波集聚（○） 第 2 页 共 10 页 48、以有机玻璃作声透镜的水浸聚焦探头，有机玻璃/水界面为凹曲面（×）
49、介质的声阻抗愈大，引起的超声波的衰减愈严重（×）
电磁感应检测卷
第Ⅰ卷（选择题）
一．选择题 （请将你认为正确的答案代号填在Ⅱ卷的答题栏中，本题共10小题）
1. 如图所示，两条柔软的导线与两根金属棒相连，组成闭合电路，且上端金属棒固定，下端金属棒自由悬垂.如果穿过回路的磁场逐渐增强，下面金属棒可能的运动情况是
A.向左摆动
B.向右摆动
C.向上运动 D.不动
2. 下列物理学史实，叙述不正确．．．的是
A.司南勺是根据磁石指向南北而发明的 B.奥斯特最早发现了电流的磁效应
C.安培确定了磁场对电流的作用力的规律 D.麦克斯韦首先发现了电磁感应规律
3. 如图所示，在环形导体的中央放一小条形磁铁，开始时，磁铁和环在同一平面内，磁铁中心与环的中心重合，下列能在环中产生感应电流的过程是
A.环在纸面上绕环心顺时针转动30°的过程
B.环沿纸面向上移动一小段距离的过程
C.磁铁绕轴OO ' 转动30°的过程
D.磁铁绕中心在纸面上顺时针转动30°的过程
4. 两水平金属导轨置于竖直向下的匀强磁场中(俯视如图)，一金属方框abcd两头焊上金属短轴放在导轨上，以下说法中正确的是哪一个
A.方框向右平移时，有感应电流，方向是d→a→b→c
B.方框平移时，无感应电流流过R
C.当方框绕轴转动时，有感应电流通过R
D.当方框绕轴转动时，方框中有感应交变电流，但没有电流通过R
5. 如图所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉出来，下列哪个说法是正确的
A.向左拉出和向右拉出，其感应电流方向相反
B.不管从什么方向拉出，环中的感应电流方向总是顺时针的
C.不管从什么方向拉出，环中的感应电流方向总是逆时针的
D.在此过程中感应电流大小不变
6. 图中，“∠” 形金属导轨COD上放有一根金属棒MN，拉动MN使它以速度v 向右匀速平动，如果导轨和金属棒都是粗细相同的均匀导体，电阻率都为ρ，那么MN在导轨上运动的过程中，闭合回路的
《超声检测学》
实 验 指 导 书
（机电学院测控技术及仪器专业使用）
彭光俊 赵志 编
武汉理工大学教材中心
2003年6月
第一部分 A型脉冲反射式超声探伤
系统工作性能测试
实验一 水平线性的测定
一、实验目的
学会使用超声波探伤仪，熟练掌握超声探伤系统水平线性的测试方法。
二、概要
水平线性即超声探伤仪对距离不同的反射体所产生的一系列回波的显示距离与反射体距离之间能够按比例方式显示的能力。
A型显示超声探伤仪示波管内的电子束受与时间成线性关系的扫描电压作用，而在水平方向扫描形成时间基线。由于反射体的回波位置是在有线性刻度的时间基线标尺上读出的，因此，水平扫描线（时间基线）的非线性会引起定位误差。本测试就是为了检查超声探伤系统的时基线性。
三、实验用品
仪器：CTS-22型超声波探伤仪 1台
探头：2.5P 20-D型直探头，2.5P 13×13 K1.5-D型斜探头 各1个
电缆：QQ9-2电缆线（带接头） 1条
试块：CSK-ⅠA型试块 1块
耦合剂：机油 1杯
工具：小螺丝刀 1把
四、实验内容及步骤
（一）采用直探头测定水平线性
1． 将探伤仪的[抑制]置于“0”，
其它调整取适当值。
2． 将直探头压在CSK-ⅠA型试
块的A位置，中间加适当的耦合剂，
以保持稳定的声耦合，如图1-1所示。
