２００８矩 第１期 管 道技 术 ５ 彳要 舌 Ｐｉｐｅｌｉｎｅ Ｔｅｃｈｎｉｑｕｅ ａｎｄ Ｅｑｕｉｐｍｅｎｔ ２ｏ０８ Ｎｏ．１
天然气管道的完整性管理
张 阳 ，刘 扬 ，魏立新 ，李 勇
（１．大庆石油学院石油工程学院，黑龙江大庆１６３３１８；２．胜利油田胜利采油厂工艺研究所，山东东营２５７ｏ５１）
摘要：根据天然气管道完整性管理技术的研究现状，概述了天然气管道完整性管理的框架流程。阐述了天然气管道
完整性管理的主要内容，分析了影响管道安全的主要因素、天然气管道事故后果，介绍了管道完整性检测方法，提出了天
然气管道腐蚀控制措施以及天然气管道完整性管理体系发展建议。
关键词：天然气管道；完整性；管理
中图分类号：ＴＥ８８ 文献标识码：Ａ 文章编号：１００４—９６１４（２００８）０１—００１７—０３
Ｍａｎａｇｅｍｅｎｔ ｏｆ ｔｈｅ Ｉｎｔｅｇｒｉｔｙ ｏｆ Ｎａｔｕｒａｌ Ｇａｓ Ｐｉｐｅｌｉｎｅ
ＺＨＡＮＧ Ｙａｎｇ ，ＬＩＵ Ｙａｎｇ ，ＷＥＩ Ｌｉ—ｘｉｎ’，ＬＩ Ｙｏｎｇ
（１．Ｐｅｔｒｏｌｅｕｍ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｌｌｅｇｅ，Ｄａｑｉｎｇ Ｐｅｔｒｏｌｅｕｍ Ｉｎｓｔｉｔｕｔｅ，Ｄａｑｉｎｇ １６３３１８，Ｃｈｉｎａ；
２．Ｔｅｃｈｎｏｌｏｇｙ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｓｈｅｎｇｌｌ Ｏｉｌ Ｒｅｃｏｖｅｒｙ，Ｓｈｅｎｇｌｌ Ｏｉｌ Ｆｉｅｌｄ，Ｄｏｎｇｙｉｎｇ ２５７０５１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｃｕｒｒｅｎｔ ｒｅｓｅａｒｃｈ ｏｎ ｔｈｅ ｍａｎａｇｅｍｅｎｔ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｉｎｔｅｇｒｉｔｙ ｏｆ ｎａｔｕｒａｌ ｇａｓ ｐｉｐｅｌｉｎｅ，ｔｈｅ ｆｒａｍｅｗｏｒｋ
ｐｒｏｃｅｓｓ ｃｏｎｃｅｒｎｉｎｇ ｔｈｉｓ ｔｅｃｈｎｏｌｏｇｙ Ｗａｓ ｓｕｍｍｅｄ ｕｐ，ｔｈｅ ｍａｉｎ ｃｏｎｔｅｎｔ ｏｆ ｔｈｉｓ ｔｅｃｈｎｏｌｏｇｙ ｓｙｓｔｅｍａｔｉｃａｌｌｙ ｅｘｐｏｕｎｄｅｄ，ｔｈｅ ｍａｉｎ ｆａｃｔｏｒｓ
油气输送管道完整性管理规范
一、总则
1. 为了保证油气输送管道的完整性，保护人民群众的安全，防止资源的浪费和污染，特制订本规范。
2. 本规范适用于全国范围内的油气输送管道。
二、监管机构
1. 由行业主管部门对油气管道完整性进行监督。
2. 各省份及地方人民政府应建立或委托专业机构负责通过定期的安全检查和监督来确保油气输送管道的完整性。
三、油气输送管道的安全检查
1. 由拥有专业油气输送设备使用许可的机构对油气管道进行定期的安全检查和检测。
2. 机构应定期检查管道的外观，结构和装置保护，确保无损坏现象发生。进行适当的腐蚀控制，并定期检查腐蚀情况，防止管线腐蚀破坏完整性。
3. 机构应定期检查防腐蚀改造和修理工作情况，确保管道安全。
4. 工程施工单位应定期检查油气管道是否受到机械损坏或其它不可预料因素影响。
5. 严禁以任何方式、暗地等未经允许穿越、改变油气管道。
1. 设立油气输送管道的安全管理部门和责任人，负责管道完整性监管。
2. 建立完善的油气管道维护和保养机制，预防管道的损坏。
3. 加强人员的安全教育，保证油气管道的安全生产。
4. 建立完善的专业技术人员搜寻、救援、维修及疏散体系，以便根据工程项目需要进行及时、准确、及时地应急处理工作，保障人民群众的生命安全与财产安全。
五、处罚
1. 对违反本规范的行为将依照国家的相关法律法规进行处理。
2. 违反使用油气管道的完整性管理规定的，由有关领导或行政相对人依法责令改正，并依法给予处罚。
3. 构成犯罪的，由治安警察机关依法追究责任。 六、附则
本规范自发布之日起施行。

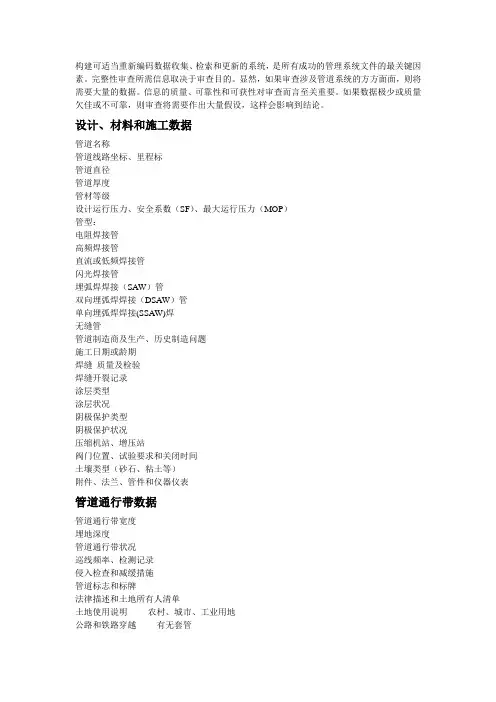

构建可适当重新编码数据收集、检索和更新的系统，是所有成功的管理系统文件的最关键因素。完整性审查所需信息取决于审查目的。显然，如果审查涉及管道系统的方方面面，则将需要大量的数据。信息的质量、可靠性和可获性对审查而言至关重要。如果数据极少或质量欠佳或不可靠，则审查将需要作出大量假设，这样会影响到结论。
设计、材料和施工数据
管道名称
管道线路坐标、里程标
管道直径
管道厚度
管材等级
设计运行压力、安全系数（SF）、最大运行压力（MOP）
管型：
电阻焊接管
高频焊接管
直流或低频焊接管
闪光焊接管
埋弧焊焊接（SAW）管
双向埋弧焊焊接（DSAW）管
单向埋弧焊焊接(SSAW)焊
无缝管
管道制造商及生产、历史制造问题
施工日期或龄期
焊缝 质量及检验
焊缝开裂记录
涂层类型
涂层状况
阴极保护类型
阴极保护状况
压缩机站、增压站
阀门位置、试验要求和关闭时间
土壤类型（砂石、粘土等）
附件、法兰、管件和仪器仪表
管道通行带数据
管道通行带宽度
埋地深度
管道通行带状况
巡线频率、检测记录
侵入检查和减缓措施
管道标志和标牌
法律描述和土地所有人清单
土地使用说明-------农村、城市、工业用地
公路和铁路穿越-------有无套管 江、河、湖管道穿越
管道及其他公用工程穿越，共享通行带走廊腐蚀干扰
公众关系
管道公众警示
直呼系统的使用、有效性及响应时间
开挖期间运营商人员到场
管道状况和管道外露报告
运行、维护性检测及维修数据
内检测结果
内检测异常的评价结果
管道的水压试验数据条件、试验期间失效
监控与数据采集系统
应急响应计划、演练和培训
应急管理计划
通信和电力中断的后备计划
运营商资格审查和培训计划
管道压力组成和服务（气体成分、气体混合等）
压力循环和压力分布
运行温度
环境温度
大气条件和数据
管地电位读数
密间距电位测量
涂层状况和检查
阴极保护检查
埋地深度检查
重新定线、更换管段、下沟
169 2017年第5期科学管理
目前的发生安全事故原因主要有：自然开裂、打孔盗油、第三方施工、不可抗力等，后果主要是次生灾害造成的爆炸、污染、亡人。发生次生灾害是有条件的，要有可燃物、达到着火（爆炸）条件、泄漏多少进入水系等。目前国外一些发达国家开展管道完整性管理起步较早，发展很快，评价方法先进，追求定量评价，预判服役管道发展的安全趋势，有的国家甚至把完整性评价纳入法律当中，监督管道的设计、施工、运行，进而进行安全监管，面向社会，强制执行。通过在发展中结合自身的实际特点，借鉴国外的完整性评价方法，边研究，边实践，力求操作简单实用，通过主控因素有效判断风险等级，开展风险评估，制定有效措施。1 管道完整性管理的内涵从国内外管道安全运行的经验来看，我们要实施有效的长输油气管道管理，实现管道可靠、安全、平稳运行的目标，关键在于不断完善管道完整性管理的内涵。在管道的可研、设计、施工、运行各个阶段，不断识别和评估面临的各种风险因素，采取相应的措施削减风险，将管道风险水平控制在合理的可接受范围之内，防止管道事故的发生，确保与管道相关的人员和环境安全。管道始终处于安全可靠的工作状态，管道在物理上和功能上是完整的，适于应用。影响管道安全的风险因素处于可控范围之内。完整性管理方案每年至少更新一次。在完成新的高后果区识别、风险评估、完整性评价及维修项目后，或有较大的管理变更、管道系统及周围环境发生较大变化时，应及时更新完整性管理方案。2 管道完整性管理的流程和环节2.1 数据搜集、汇总数据搜集是管道完整性管理的基础，包括管道的属性数据、人文数据、日常运行数据、历史数据等。管道属性数据包括管材、防腐层、壁厚、位置、施工单位等。人文数据包括道路、学校、河流、人口密度、联系方式、村庄等。日常运行数据包括运行数据、巡线数据、内外检测数据、维护维修数据等。历史失效数据包括管道及设备损伤、泄漏、恶性事故情况及其原因。数据综合的目的为了多角度进行立体分析，总结出影响管道运行的风险因素。2.2 潜在的风险识别按照风险等级，重点对人口密集区，铁路、公路、森林、湖泊、名胜古迹、湿地等区域进行评价，一旦管道发生事故，就会造成严重的后果。对一些特定的场所如：医院、幼儿园、监狱、学校、养老院列为重点的风险控制场所。设计期间，采取绕避，或采取额外安全措施。运营期间加强重点管理，增加巡回检查次数，定期不定期进行风险评价、完整性评价。2.3 风险评估安全管理中90%以上安全事故是责任事故；机械伤害事故、车辆伤害事故等15种事故易发生；70%~85%事故是人为因素造成的。人的不安全行为和物的不稳定状态，是安全事故造成直接原因，物的不安全因素具有一定的稳定性，而人由于其自身和社会的影响，具有相当大的随意性和偶然性，是激发事故发生的主要因素。管道本体的风险包括：外腐蚀、裂纹、应力腐蚀、缺陷、施工问题等。客观的地质灾害包括滑坡、泥石流、洪水、塌陷等。人为原因包括第三方施工损坏偷盗、恐怖袭击、盗窃设施、误操作等。风险评估的最终目的是采取针对性的措施，削减风险的危害。安全生产的基础是完整性管理水平的全面提升，关键是现场作业人员识别和消减风险的能力，对于现场存在的隐患，做到早发现、早消除至关重要。深入分析风险隐患的产生根源，形成规律性认识，有效提高设备设施的可靠性和完好率。 2.4 完整性评价根据风险评估内容，划分风险等级，筛选高风险项目进行完整性评价。完整性评价是多种因素的综合评价过程。根据风险不同采取不同的评价方法。完整性评价是对管道本体上存在的缺陷的检测、确认，并评估其对管道安全影响程度的过程。管道高后果区、高风险段是完整性评价的重点区域。内检测评价法包括管道内检测和缺陷评价两个阶段，在管道中运行智能清管器以获得缺陷形貌和位置数据，采用结构可靠性等方法评价所有缺陷的可靠性。分为管道变形检测、腐蚀检测等。压力试验通过对管道直接打压评价出当前可靠运行压力，暴露出部分缺陷。直接评估通过外检测和管道开挖调查，评价管道的完整性。2.5 维修和减缓 根据完整性评价结果，对不能接受的管道本体或防腐层缺陷进行修复。根据风险评价结果，针对可能存在的威胁制定和执行预防性风险减缓措施。风险减缓主要是指采取一定风险控制措施，将管道面临的某类风险减轻、控制在可接受的程度。减缓的方法可以分为降低失效可能性和降低失效后果两大类。3 管道完整性管理的重要意义通过推行管道完整性管理，完善了技术标准和管理体系，积极引进了配套技术，进入了成熟的应用阶段。通过管道完整性管理进一步落实了部门之间，员工之间，上下级之间的责任和义务，明确了工作方向，在数据采集、高后果区识别、风险评价、完整性评价、维修维护和效能评价等形成完整性管理，确认了高后果区和管道存在的高风险点及其控制情况。提高了管理人员和技术操作人员的素质。推广了先进的信息应用系统，以全员、全过程管理实现了风险判别和改进措施。4 结束语管道企业的首要责任，就是要全面落实管道保护法，做好管道的完整性管理工作，采取有力措施，及时有效解决管道隐患整治，确保管线安全平稳运行。参考文献 [1]陈健峰，陈次昌，税碧垣，等.管道完整性管理技术集成与应用[J].油气储运. 2011（2）.浅析管道完整性管理的重要性李雪辽河油田燃气集团公司 辽宁 盘锦 124010摘要：管道运行的安全，在国民经济中具有重要的地位。我们在长期的管理中积累了很多管理经验，管道完整性管理是基于安全的角度考虑，综合各种因素的一体化的管理，确保管线运行的安全受控。本文就管道完整性管理谈谈粗浅的认识。关键词：管道 完整性 检测 安全 评价
