空气源热泵系统设计方案

长期以来空气源热泵空调系统，主要应用于长江流域及其以南地区。本文主要介绍低温空气源热泵系统在

北方地区的应用案例，并对系统设“•的注意事项进行r阐述，对系统初投资和运行贽用进行/分析。实际运 行证明，低温空气源热泵空调系统在北方制热是可行的，并且运行费用很低。

1工程简介

XX最大的综合类图书巾•场。本建筑长49. 2m,宽35. 1m,总建筑而积6900m：；建筑共计4 层，总高度为15. 9mo —层、二层、三层是图书市场，四层为办公室。本建筑自2001年6月开 始施工，2019年10月完工，2020年门月空调开始调试运行。

2空调计算设计参数

2.1室外空调计算参数，见表仁

表1室外空调计算参数

季节 室外计算干球温

度9 室外i I •算湿球 温度(0 室外计算相对湿

度(%) 室外风速(m/s) 大气

压力(hPa)

熨季 32. 7 26. 2

2. 3 1002. 2

冬季 -12

52 2.6 1023.4

2. 2室内空调设计参数，见表2。

表2室内空调设计参数

房间

名称 熨季 冬季

噪声(dBA) 新风量

(m3/h • p) 温度(°C) 相对湿度(勃 温度(0 相对湿度R)

图书室 24-27 W60 8-20 240 W45 12

阅览汇 24-27 <60 8-20 240 W40 12

办公室 24-27 W55 8-20 240 W50 30

会议室 24-27 W60 8-20 240 W45 30

3冷热源选择

1.1冷热源选择依据

秦皇岛市是全国闻名的度假旅游城市，市政府对环境污染问题特别重视，尤其是冬季供暖产

生的污染问题。秦皇岛市供暖期较长，约为5个月。供暖资源也很丰富：煤、油、城市集中煤

气、电和城市集中供热，由于本项目在开发区，没有城「6集中供热，燃煤也被禁止使用，可利

用的资源仅为油、城市集中煤气和电。秦皇岛由没有电增容，城市煤气有市政费用。同时在与开 发商接触过程中，开发商提出以下几点要求：

①安全、环保、没有污染；②运行费用低：③系统运行可靠；④维护方便。

1.2冷热源初投资比较

根据开发商提出的要求，提供以下比较方案：方案1,空气源热泵空调系统：方案2,螺杆 冷水机组+电锅炉：方案3,螺杆冷水机组+煤气锅炉：方案4,螺杆冷水机组+油锅炉。各种方案 初投资，见表3。

表3各种方案初投资

项目 方案1 方案2 方案3 方案4 备注

制冷型（kW） 816 820 820 820

制热量（kW） 840 660 660 660

制冷机房（万元） 108 51 51 51

制热机房（万元） 0 28 26 24

电气（万元） 18 23 23 23 含控制

机房土建费（万元） 0 30 30 30

合计（万元） 126 132 130 128

1.3运行费用分析比较

夏季，各种方案的系统制冷系数接近，又由于秦皇岛市夏季制冷期较短，这里不做比较，仅

对冬季供热时的运行费用进行分析比较，结果见表4。

表4各种方案冬季运行费用分析比较

方案 方案］ 方案2 方案3 方案3

单位发热值 3600Kj/kW ・ h 3600Kj/kW ・ h 11200Kj/m3 40000Kj/kg(l)

机组热效率 2. 5： 1 0. 95 0.8 0.8

产生I kW热量

需要资源量 0. 4 kW ・ h 1. 05 kW - h 0. 39 m3 0. 14 kg(l)

单位资源费用 0. 5 元/ kW • h 0. 5 元/ kW • h 0. 7元/小 3. 2 元/ kg (I)

产生IKw热量

需要的费用 0. 20 元 0. 52 元 0. 28 元 0. 45 元

3. 4结果分析

通过以上分析可以看出，空气源热泵空调系统不仅初投资较低，其冬季运行费用也优于其 他三种方案，所以，本工程选用低温空气源热泵机组作为空调系统冷热源。 机房设计

3.1空气源热泵机组选型

图1设备布置图

1低温空气源热泵空调机组2冷热水循环水泵3电加热器4电子水处理器5膨胀水箱 6电器及控制装置

3.2空气源热泵水系统设计

本空亘能热水器系统主力管采用异程式,每层均采用同程式，两台主机为并联方式。系统 原理图见图2O

& C・

图2系统原理图

1低温空气源热泵空调机组2冷热水循环水泵3电加热器4电子水处理器5膨胀水箱 4. 3其他设备选型

① 冷热循环水泵:KQL100/160-15/2,两用一备，流量10(W/h,扬程32mHe,功率15 kW；

② 电子水处理器：SHN-&—台，流量120m3/h-220nf/h,功率12W：

③ 辅助电加热器：DR-90,两台，功率90kW： DR-60, 一台，功率60 Kw0 第口 £ L 豆 Jf X « * 5末端系统设计

末端系统采用风机盘管+新风系统，本建筑的营业厅四周为落地玻璃窗，建筑的进深也较大, 这样会导致空调负荷较大，且集中在建筑的周闱。在施工图设计时，营业厅采用了内 外分区的 方式。在负荷较大的外区，采用风机盘管+新风方式：在负荷较小的内区，采用吊顶式空调机组 方式。四层办公区采用风机盘管+新风系统。

6自动控制

6. 1每台低温空气源热泵空调主机的冷热水进水管上分别设有1个水流开关,水流开关与主 机 连锁。当进水量低于主机要求的最低水量时，主机将自动关闭。

6.2水泵与主机连锁控制，系统启动时，水泵先开启，主机后开启：系统关闭时，主机先关 闭，水泵最后关闭。

6.3新风机与电动风阀连锁，新风机关闭时，电动风阀关闭，以防止新风机表冷段冻裂。

6.4电加热器启停控制。电加热器采用分级启停，根据不同水温度，启停相应的电功率。

6.5主机冬季防冻措施。主机具有两级冬季防冻保护措施：当室外温度低于5°C时，启动水 泵：当循环水温度低于15° o时，热泵机组开始制热。

7实际运行情况

本工程自投入运行以来，已经经历了一个制冷季和两个采暖季。百信图书广场每天营业10 个小时，一周工作7天，在实际运行过程中，业主每天均对系统进行较为详细的数据记录，从 记录的数据分析可以看出，每年11月和次年的2、3月的运行费用较低，为3元/m二 左右：每 年12月和次年的1月的运行费用较高，为5元/m;左右：全年平均为4元/矶 左右。由此可 见，低温空气源热泵空调系统是比较节能的空调系统。

8设计得失分析

由于低温空气源热泵空调系统首次应用于北方，使得辅助电加热器的选择容量偏大。在实 际运行中发现，只有60 kW的电加热器在气温较低时运转，一台90kW的电加热器只有在早晨系 统启动时运转30分钟左右，而另一台整个冬季几乎不运转。电加热器的选型偏大，也增加了配 电方面的投资。

9结束语

9.1低温空气源热泵空调系统是一种在能型空调系统，该系统不仅运行费用低廉，符合绿色 环 保的要求。 9.2低温空气源热泵空调系统设计简单，维护方便，且扩大了建筑有效使用面积。

9.3低温空气源热泵空调系统适合在华北地区、黄河中下游流域和西北的部分地区使用，是 值 得推广的空调系统。

合集下载

空气源热泵热水工程方案

空气源热泵热水工程方案

空气源热泵热水工程方案

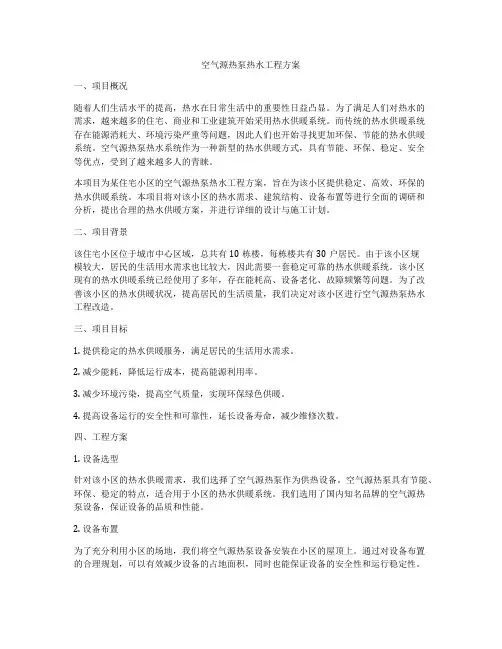

一、项目概况

随着人们生活水平的提高，热水在日常生活中的重要性日益凸显。为了满足人们对热水的需求，越来越多的住宅、商业和工业建筑开始采用热水供暖系统。而传统的热水供暖系统存在能源消耗大、环境污染严重等问题，因此人们也开始寻找更加环保、节能的热水供暖系统。空气源热泵热水系统作为一种新型的热水供暖方式，具有节能、环保、稳定、安全等优点，受到了越来越多人的青睐。

本项目为某住宅小区的空气源热泵热水工程方案，旨在为该小区提供稳定、高效、环保的热水供暖系统。本项目将对该小区的热水需求、建筑结构、设备布置等进行全面的调研和分析，提出合理的热水供暖方案，并进行详细的设计与施工计划。

二、项目背景

该住宅小区位于城市中心区域，总共有10栋楼，每栋楼共有30户居民。由于该小区规模较大，居民的生活用水需求也比较大，因此需要一套稳定可靠的热水供暖系统。该小区现有的热水供暖系统已经使用了多年，存在能耗高、设备老化、故障频繁等问题。为了改善该小区的热水供暖状况，提高居民的生活质量，我们决定对该小区进行空气源热泵热水工程改造。

三、项目目标

1. 提供稳定的热水供暖服务，满足居民的生活用水需求。

2. 减少能耗，降低运行成本，提高能源利用率。

3. 减少环境污染，提高空气质量，实现环保绿色供暖。

4. 提高设备运行的安全性和可靠性，延长设备寿命，减少维修次数。

四、工程方案

1. 设备选型

针对该小区的热水供暖需求，我们选择了空气源热泵作为供热设备。空气源热泵具有节能、环保、稳定的特点，适合用于小区的热水供暖系统。我们选用了国内知名品牌的空气源热泵设备，保证设备的品质和性能。

2. 设备布置

为了充分利用小区的场地，我们将空气源热泵设备安装在小区的屋顶上。通过对设备布置的合理规划，可以有效减少设备的占地面积，同时也能保证设备的安全性和运行稳定性。 3. 管道设计

为了保证热水供暖系统的热力传输效果，我们采用了合理的管道设计方案。采用高质量的保温材料，将管道进行保温处理，有效减少热能损失，提高传热效率。

超低温空气源热泵方案设计

超低温空气源热泵方案设计

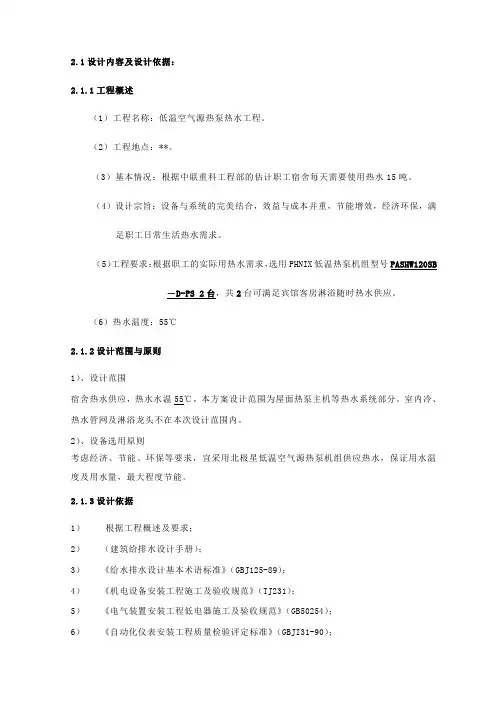

2.1设计内容及设计依据：

2.1.1工程概述

（1）工程名称：低温空气源热泵热水工程。

（2）工程地点：**。

（3）基本情况：根据中联重科工程部的估计职工宿舍每天需要使用热水15吨。

（4）设计宗旨：设备与系统的完美结合，效益与成本并重，节能增效，经济环保，满足职工日常生活热水需求。

（5）工程要求：根据职工的实际用热水需求，选用PHNIX低温热泵机组型号PASHW120SB－D-PS 2台，共2台可满足宾馆客房淋浴随时热水供应。

（6）热水温度：55℃

2.1.2设计范围与原则

1）、设计范围

宿舍热水供应，热水水温55℃，本方案设计范围为屋面热泵主机等热水系统部分。室内冷、热水管网及淋浴龙头不在本次设计范围内。

2）、设备选用原则

考虑经济、节能、环保等要求，宜采用北极星低温空气源热泵机组供应热水，保证用水温度及用水量，最大程度节能。

2.1.3设计依据

1） 根据工程概述及要求；

2） （建筑给排水设计手册）；

3） 《给水排水设计基本术语标准》（GBJ125-89）；

4） 《机电设备安装工程施工及验收规范》（TJ231）；

5） 《电气装置安装工程低电器施工及验收规范》（GB50254）；

6） 《自动化仪表安装工程质量检验评定标准》（GBJI31-90）； 绿色科技 时尚生活

广东芬尼克兹节能设备有限公司编制 - 1 - 7） （实用供热空调设计手册）；

8） （民用建筑空调设计技术措施）；

9） PHNIX空气源热泵机组的性能；

10） 国家现行的其他相关规范及措施。

2.2设计资料

室内外设计计算参数：

1）夏季室外设计计算参数（见表1）

表1 夏季室外设计计算参数

干球温度

空气源热泵采暖工程方案

空气源热泵采暖工程方案

空气源热泵采暖工程方案

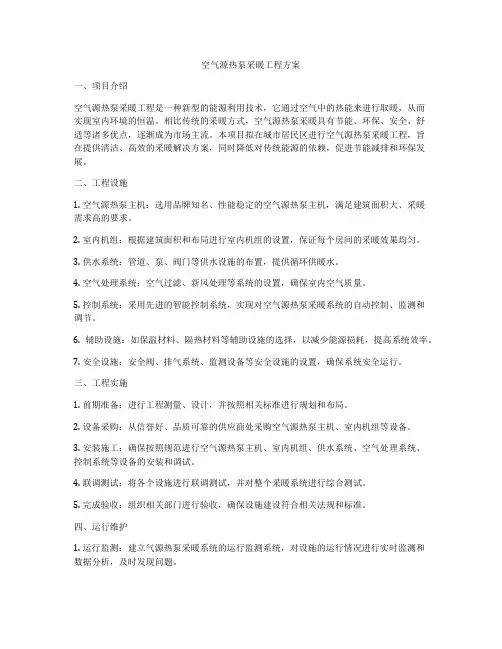

一、项目介绍
