升降横移类机械式停车设备

ICS 53.020.99

J 80

备案号： JB

中华人民共和国机械行业标准

JB/T 8910—XXXX

代替 JB/T 8910-1999

升降横移类机械式停车设备

Lift-sliding mechanical parking system

点击此处添加与国际标准一致性程度的标识

（工作组讨论稿）

（本稿完成日期：2011.6.3）

XXXX - XX - XX发布 XXXX - XX - XX实施

中华人民共和国工业和信息化部 发布 JB/T 8910—XXXX

I 目 次

前言 ................................................................................ II

1 范围 .............................................................................. 1

2 规范性引用文件 .................................................................... 1

3 术语和定义 ........................................................................ 1

4 型式与基本参数 .................................................................... 1

5 技术要求 .......................................................................... 4

6 试验方法 .......................................................................... 6

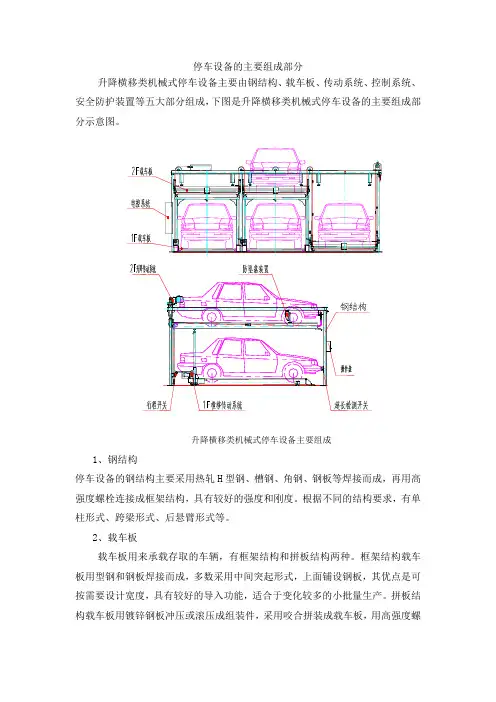

停车设备的主要组成部分

升降横移类机械式停车设备主要由钢结构、载车板、传动系统、控制系统、安全防护装置等五大部分组成，下图是升降横移类机械式停车设备的主要组成部分示意图。

升降横移类机械式停车设备主要组成

1、钢结构

停车设备的钢结构主要采用热轧H型钢、槽钢、角钢、钢板等焊接而成，再用高强度螺栓连接成框架结构，具有较好的强度和刚度。根据不同的结构要求，有单柱形式、跨梁形式、后悬臂形式等。

2、载车板

载车板用来承载存取的车辆，有框架结构和拼板结构两种。框架结构载车板用型钢和钢板焊接而成，多数采用中间突起形式，上面铺设钢板，其优点是可按需要设计宽度，具有较好的导入功能，适合于变化较多的小批量生产。拼板结构载车板用镀锌钢板冲压或滚压成组装件，采用咬合拼装成载车板，用高强度螺栓紧固连接，这种载车板轻巧美观、运输方便、互换性好，适合批量生产。

3、传动系统

传动系统分为升降传动机构、横移传动机构和升降横移机构等。升降传动机构有电动机、减速器、常闭式制动装置(其制动力矩不小于1.5倍额定载荷的制动力矩)或液压系统等。横移传动机构由电动机、减速器、制动器、驱动轮、从动轮、导轨等组成。升降横移机构是升降传动机构和横移传动机构的结合。

4、控制系统

控制系统主要由主回路和控制回路组成。主回路控制载车板的升降、横移；控制回路主要是针对保证人、车安全而设计的各种回路。其控制形式有可编程序控制器PLC控制、电脑控制、总线控制等，这些硬件通过软件来控制各种电气元件的动作，完成设备的升降、横移等运行。

控制系统主要运行方式有自动运行方式、手动运行方式、点动运行方式。

5、安全防护装置

升降横移类机械式停车设备一般装有以下安全防护装置(但不仅限于此)。

(1)紧急停止开关 在发生异常情况时能使停车设备立即停止运行，紧急停止开关一般设置在操作装置上，按钮为红色。

(2)防止超限运行装置 停车设备在升降过程中，当限位开关出现故障时，上方的超限位开关能使设备停止运转，起超限保护作用。

升降横移类机械式停车设备危险因素及防护措施

随着人民生活水平的不断提高和城市交通的迅速发展，人们拥有 一辆快速便捷的小汽车，正从梦想变为现实。但由于城市土地资源的 稀缺性，停车难的问题越来越突出。那么，如何更好地利用土地资源 和空间，解决停车难的问题呢？机械式停车设备的出现正好可以解决 人们的这些困扰。

机械式停车设备属于国家特种设备管理部门监管的特种设备之

一。因特种设备具有危险性的固有特性，所以，管理、使用不当时往 往会酿成生产安全事故。因而，准确地分析机械式停车设备的危险因 素，有针对性地采取相应的安全应对措施，就可以提高其设备的安全 性。本文将重点分析目前使用较为广泛的升降横移类机械式停车设备 的主要危险及原因、应对措施，以期引起人们足够的重视，从而避免 风险。

运行原理、特点及危害性分析

升降横移类机械式停车设备主要由钢结构、载车板、传动系统、 控制系统、安全防护装置等五大部分组成，布置方式分为全地上布置 和半地下布置。

停车设备的工作原理是：每个停车位都有载车板，所需存取的车 辆通过载车板升降和横移到达地面层。驾驶员进入车库存取车辆，停 在地面的车辆只作横移运行不需升降。上层车位或下层车位要通过中 间位横移空出车位，只有将载车板升或降到地面层，驾驶员才能进入 车库，把汽车开进或开出车库。

通过对升降横移类机械式停车设备运行的原理和特点分析及笔者 根据多年检验检测经验发现，钢丝绳传动装置、防坠落装置、人车误 入检出装置、现场环境因素等对设备和人员有较大的危害性。 一、钢丝绳传动装置

对于采用钢丝绳传动形式的升降横移类机械式停车设备来说，承 载载荷的钢丝绳运行状况的好坏将直接影响该停车设备能否正常使 用。升降横移类机械式停车设备出现此类危险因素主要有三种情况：

（1） GB17907-1999《机械式停车设备通用安全要求》第 4、3、6、

1规定：应用于主要部分的滑轮的名义直径与钢丝绳直径比应不小于

机械式停车设备安全分析

摘要：近年来，随着我国城市化进程和汽车工业的快速发展，城市中的汽车保有量飞快增加，停车难的问题已经成为城市发展中迫切需要解决的问题。机械式停车设备成为了现代城市当中商业，医院，住宅小区解决停车难题的首选方案。特别是现代高层住宅很难做到住户与车位1:1的配比，升降横移类机械式停车设备成为了地下停车场有限的空间内首选停车设备。

但是为了设备运行效率和成本，加上生产厂家良莠不齐，停车设备在使用过程中难免出现一些安全隐患，本文通过对升降横移类机械式停车设备的检验并结合一些小区业主使用过程中出现的一些故障，意外事故等分析了现在升降横移类机械式停车设备存在的一些主要安全隐患，并提出了一些改进措施，希望为升降横移类机械式停车设备的发展和安全使用提供一些促进作用。

关键词：升降横移类机械式停车设备；防载车板坠落装置；限位装置

1升降横移类机械式停车设备存取车时的潜在危险

1.1案例描述：某小区地下停车场安装了两层的升降横移类机械式停车设备，一位车位是二层的业主在存车之后由于接了个电话，打开车门未及时下车。这时另一位业主来存车，未注意到停车位上开着车门的车，直接刷了停车卡，设备运行使第一位业主的车门没剪切脱落，幸好业主坐在车内，未受伤害。还有一位业主把车停在载车板上后，由于感到有点疲惫就没有下车，在车上睡着了，等他醒来时发现自己倒了车库二层，被困在了设备上。

1.2原因分析：为了存取车方便，升降横移类立体停车设备一般采用IC刷卡装置（见下图2），通过刷IC卡让自己的载车板自动运行到进出口位置。 在GB17907-2010《机械式停车设备 通用安全要求》中，对于升降横移类立体停车设备其5.7.2.6项汽车位置检测装置并未强制要求，存取车时存在安全风险: 如上述案例所述，两位业主先后存取汽车，前面业主刷卡后，当他的载车板运行到进出车位置时，代表停车设备内部一个存取车程序已经完成，如果此时后面业主立即刷卡，停车设备就会立即执行后面这位业主存取车指令，把他的载车板运行到进出车位置，同时把前一位业主的载车板运行回原位。因此在上下班去存车高峰期如果业主不能仔细观察停车设备运行情况，极易对上一位业主造成惊吓、车辆挤压、人员剪切等事故。因此对于这种危险应采取相应的安全措施予以避免。针对这种潜在安全风险，本文提出了以下几种安全改进措施
